Der Solarlichtpunkt Magnolia von Simon Lighting kombiniert ein vandalensicheres Design mit nachhaltiger Energieerzeugung, eignet sich für abgelegene Umgebungen wie Wander- und Radwege und bietet einfache Wartung durch einen benutzerfreundlichen Solarregler. Die Produkte sind mit hochwertigen Gel-Batterien ausgestattet und bieten verschiedene Modellvarianten mit unterschiedlichen Autonomie-Faktoren sowie solaren Energiespeicherkapazitäten. Die Reihe liefert alles Notwendige zur Installation, einschließlich Masten, Sonnenkollektoren und spezialisierten Kabeln zur Minimierung von Energieverlusten.

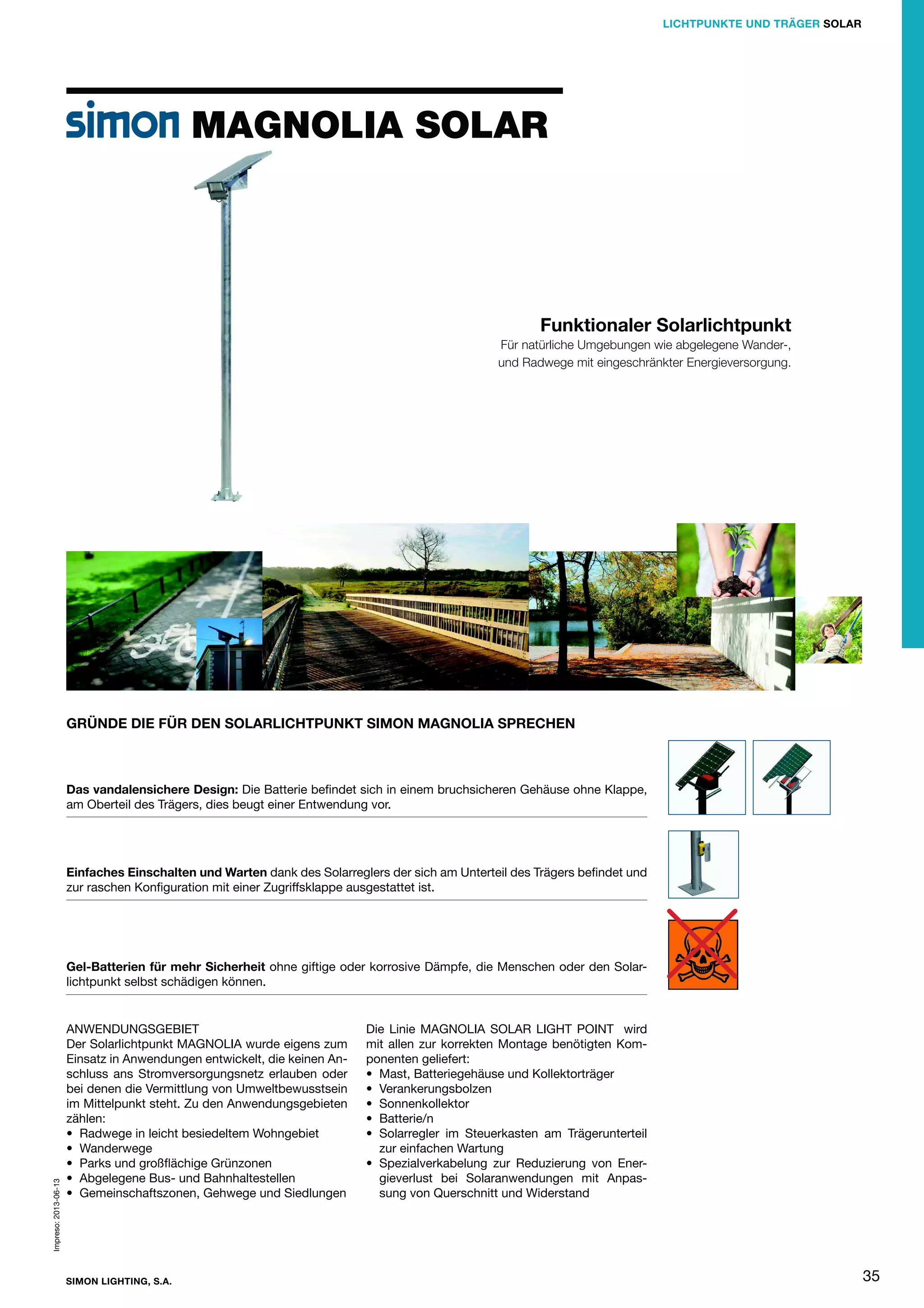

1. LICHTPUNKTE UND TRÄGER SOLAR
MAGNOLIA SOLAR
Funktionaler Solarlichtpunkt
Für natürliche Umgebungen wie abgelegene Wander-,
und Radwege mit eingeschränkter Energieversorgung.
GRÜNDE DIE FÜR DEN SOLARLICHTPUNKT SIMON MAGNOLIA SPRECHEN
Das vandalensichere Design: Die Batterie befindet sich in einem bruchsicheren Gehäuse ohne Klappe,
am Oberteil des Trägers, dies beugt einer Entwendung vor.
Einfaches Einschalten und Warten dank des Solarreglers der sich am Unterteil des Trägers befindet und
zur raschen Konfiguration mit einer Zugriffsklappe ausgestattet ist.
Impreso: 2013-06-13
Gel-Batterien für mehr Sicherheit ohne giftige oder korrosive Dämpfe, die Menschen oder den Solarlichtpunkt selbst schädigen können.
ANWENDUNGSGEBIET
Der Solarlichtpunkt MAGNOLIA wurde eigens zum
Einsatz in Anwendungen entwickelt, die keinen Anschluss ans Stromversorgungsnetz erlauben oder
bei denen die Vermittlung von Umweltbewusstsein
im Mittelpunkt steht. Zu den Anwendungsgebieten
zählen:
• Radwege in leicht besiedeltem Wohngebiet
• Wanderwege
• Parks und großflächige Grünzonen
• Abgelegene Bus- und Bahnhaltestellen
• Gemeinschaftszonen, Gehwege und Siedlungen
SIMON LIGHTING, S.A.
Die Linie MAGNOLIA SOLAR LIGHT POINT wird
mit allen zur korrekten Montage benötigten Komponenten geliefert:
• Mast, Batteriegehäuse und Kollektorträger
• Verankerungsbolzen
• Sonnenkollektor
• Batterie/n
• Solarregler im Steuerkasten am Trägerunterteil
zur einfachen Wartung
• Spezialverkabelung zur Reduzierung von Energieverlust bei Solaranwendungen mit Anpassung von Querschnitt und Widerstand
35

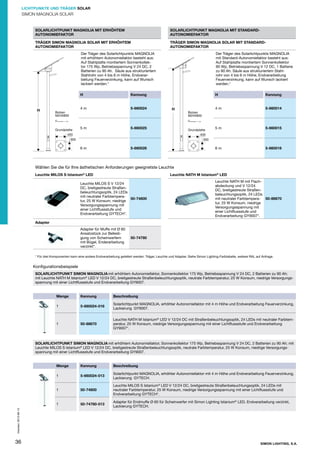

2. LICHTPUNKTE UND TRÄGER SOLAR
S I N MAG N O LI S O LAR
MO
A
SOLARLICHTPUNKT MAGNOLIA MIT ERHÖHTEM
AUTONOMIEFAKTOR
SOLARLICHTPUNKT MAGNOLIA MIT STANDARDAUTONOMIEFAKTOR
TRÄGER SIMON MAGNOLIA SOLAR MIT ERHÖHTEM
AUTONOMIEFAKTOR
TRÄGER SIMON MAGNOLIA SOLAR MIT STANDARDAUTONOMIEFAKTOR
Der Träger des Solarlichtpunkts MAGNOLIA
mit erhöhtem Autonomiefaktor besteht aus:
Auf Stahlplatte montiertem Sonnenkollektor 175 Wp, Betriebsspannung V 24 DC, 2
Batterien zu 90 Ah. Säule aus strukturiertem
Stahlrohr von 4 bis 6 m Höhe, Endverarbeitung Feuerverzinkung, kann auf Wunsch
lackiert werden.*
H
H
Der Träger des Solarlichtpunkts MAGNOLIA
mit Standard-Autonomiefaktor besteht aus:
Auf Stahlplatte montiertem Sonnenkollektor
90 Wp, Betriebsspannung V 12 DC, 1 Batterie
zu 90 Ah. Säule aus strukturiertem Stahlrohr von 4 bis 6 m Höhe, Endverarbeitung
Feuerverzinkung, kann auf Wunsch lackiert
werden.*
Kennung
H
Kennung
4m
5-660024
4m
5-660014
5m
5-660015
6m
5-660016
Bolzen
M24X800
Grundplatte
400
H
5-660025
5m
Bolzen
M24X800
Grundplatte
400
300
300
5-660026
6m
Wählen Sie die für Ihre ästhetischen Anforderungen geeignetste Leuchte
Leuchte MILOS S Istanium® LED
Leuchte NATH M Istanium® LED
Leuchte MILOS S V 12/24
DC, breitgestreute Straßenbeleuchtungsoptik, 24 LEDs
mit neutraler Farbtempera50-74800
tur, 25 W Konsum, niedrige
Versorgungsspannung mit
einer Lichtflussstufe und
Endverarbeitung GYTECH*.
Leuchte NATH M mit Flachabdeckung und V 12/24
DC, breitgestreute Straßenbeleuchtungsoptik, 24 LEDs
mit neutraler Farbtempera- 50-88670
tur, 25 W Konsum, niedrige
Versorgungsspannung mit
einer Lichtflussstufe und
Endverarbeitung GY9007*.
Adapter
Adapter für Muffe mit Ø 60
Ansatzstück zur Befestigung von Scheinwerfern
mit Bügel, Enderarbeitung
verzinkt*.
50-74780
* Für drei Komponenten kann eine andere Endverarbeitung geliefert werden: Träger, Leuchte und Adapter. Siehe Simon Lighting-Farbtabelle, weitere RAL auf Anfrage.
Konfigurationsbeispiele
SOLARLICHTPUNKT SIMON MAGNOLIA mit erhöhtem Autonomiefaktor, Sonnenkollektor 175 Wp, Betriebsspannung V 24 DC, 2 Batterien zu 90 Ah;
mit Leuchte NATH M Istanium® LED V 12/24 DC, breitgestreute Straßenbeleuchtungsoptik, neutrale Farbtemperatur, 25 W Konsum, niedrige Versorgungsspannung mit einer Lichtflussstufe und Endverarbeitung GY9007.
Menge
Kennung
Beschreibung
1
5-660024-016
Solarlichtpunkt MAGNOLIA, erhöhter Autonomiefaktor mit 4 m Höhe und Endverarbeitung Feuerverzinkung,
Lackierung GY9007.
1
50-88670
Leuchte NATH M Istanium® LED V 12/24 DC mit Straßenbeleuchtungsoptik, 24 LEDs mit neutraler Farbtemperatur, 25 W Konsum, niedrige Versorgungsspannung mit einer Lichtflussstufe und Endverarbeitung
GY9007*.
SOLARLICHTPUNKT SIMON MAGNOLIA mit erhöhtem Autonomiefaktor, Sonnenkollektor 175 Wp, Betriebsspannung V 24 DC, 2 Batterien zu 90 Ah; mit
Leuchte MILOS S Istanium® LED V 12/24 DC, breitgestreute Straßenbeleuchtungsoptik, neutrale Farbtemperatur, 25 W Konsum, niedrige Versorgungsspannung mit einer Lichtflussstufe und Endverarbeitung GY9007.
Beschreibung
5-660024-013
Solarlichtpunkt MAGNOLIA, erhöhter Autonomiefaktor mit 4 m Höhe und Endverarbeitung Feuerverzinkung,
Lackierung GYTECH.
1
50-74800
Leuchte MILOS S Istanium® LED V 12/24 DC, breitgestreute Straßenbeleuchtungsoptik, 24 LEDs mit
neutraler Farbtemperatur, 25 W Konsum, niedrige Versorgungsspannung mit einer Lichtflussstufe und
Endverarbeitung GYTECH*.
1
36
Kennung
1
Impreso: 2013-06-13
Menge
50-74780-013
Adapter für Endmuffe Ø 60 für Scheinwerfer mit Simon Lighting Istanium® LED, Endverarbeitung verzinkt,
Lackierung GYTECH.
SIMON LIGHTING, S.A.

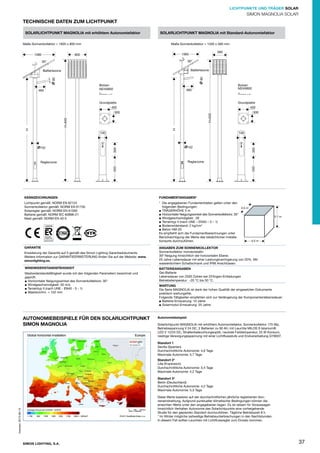

3. LICHTPUNKTE UND TRÄGER SOLAR
S I N MAG N O LI S O LAR
MO
A
TECHNISCHE DATEN ZUM LICHTPUNKT
SOLARLICHTPUNKT MAGNOLIA mit erhöhtem Autonomiefaktor
Maße Sonnenkollektor = 1605 x 800 mm
1390
SOLARLICHTPUNKT MAGNOLIA mit Standard-Autonomiefaktor
Maße Sonnenkollektor = 1330 x 560 mm
560
1065
800
30°
30°
Batteriezone
60
60
Batteriezone
Bolzen
M24X800
460
Bolzen
M24X800
460
Grundplatte
400
Grundplatte
400
300
H
H
H+840
H+635
300
152
300
152
100
300
100
Reglerzone
550
550
Reglerzone
KENNZEICHNUNGEN
FUNDAMENTANGABEN*
Lichtpunkt gemäß: NORM EN 62124
Sonnenkollektor gemäß: NORM EN 61730
Solarregler gemäß: NORM EN 61000
Batterie gemäß: NORM IEC 60896-21
Mast gemäß: NORM EN 40-5
* Die angegebenen Fundamentdaten gelten unter den
folgenden Bedingungen:
0,5 m
TRÄGERHÖHE 5 m
Horizontaler Neigungswinkel des Sonnenkollektors: 30°
Windgeschwindigkeit: 28
Terraintyp II (nach UNE – EN40 – 3 – 1)
Bodenwiderstand: 2 kg/cm2
Beton HM-20
Es empfiehlt sich die Fundamentberechnungen unter
Berücksichtigung der Werte des tatsächlichen Installationsorts durchzuführen.
GARANTIE
ANGABEN ZUM SONNENKOLLEKTOR
Sonnenkollektor monokristallin
30º Neigung hinsichtlich der horizontalen Ebene.
25 Jahre Lebensdauer mit einer Leistungsverringerung von 20%. Mit
wasserdichtem Schaltschrank und IP66 Anschlüssen.
Erweiterung der Garantie auf 5 gemäß des Simon Lighting Garantiedokuments.
Weitere Information zur GARANTIEERWEITERUNG finden Sie auf der Website: www.
simonlighting.es.
WINDWIDERSTANDSFÄHIGKEIT
Mastwiderstandsfähigkeit wurde mit den folgenden Parametern berechnet und
geprüft:
Horizontaler Neigungswinkel des Sonnenkollektors: 30°
Windgeschwindigkeit: 30 m/s
Terraintyp II (nach UNE - EN40 - 3 - 1)
Mastdurchm. = 152 mm
AUTONOMIEBEISPIELE FÜR DEN SOLARLICHTPUNKT
SIMON MAGNOLIA
0,7 m
0,5 m
BATTERIEANGABEN
Gel-Batterie
Lebensdauer von 2500 Zyklen bei 25%igen-Entladungen
Betriebstemperatur −20 °C bis 50 °C.
WARTUNG
Die Serie MAGNOLIA ist dank der hohen Qualität der eingesetzten Dokumente
praktisch wartungsfrei.
Folgende Tätigkeiten empfehlen sich zur Verlängerung der Komponentenlebensdauer:
Batterie-Erneuerung: 10 Jahre
Solarmodul-Erneuerung: 25 Jahre
Autonomiebeispiel:
Solarlichtpunkt MAGNOLIA mit erhöhtem Autonomiefaktor, Sonnenkollektor 175 Wp,
Betriebsspannung V 24 DC, 2 Batterien zu 90 Ah; mit Leuchte MILOS S Istanium®
LED V 12/24 DC, Straßenbeleuchtungsoptik, neutrale Farbtemperatur, 25 W Konsum,
niedrige Versorgungsspannung mit einer Lichtflussstufe und Endverarbeitung GY9007.
Standort 1
Sevilla (Spanien)
Durchschnittliche Autonomie: 4,6 Tage
Maximale Autonomie: 5,7 Tage
Standort 2*
Lille (Frankreich)
Durchschnittliche Autonomie: 3,4 Tage
Maximale Autonomie: 4,2 Tage
Standort 3*
Berlin (Deutschland)
Durchschnittliche Autonomie: 4,2 Tage
Maximale Autonomie: 5,3 Tage
Impreso: 2013-06-13
Diese Werte basieren auf der durchschnittlichen jährliche registrierten Sonneneinstrahlung. Aufgrund punktueller klimatischer Bedingungen können die
erreichten Werte unter den angegebenen liegen. Es ist ratsam für Voraussagen
hinsichtlich Verhalten Autonomie des Solarlichtpunkts eine vorhergehende
Studie für den geplanten Standort durchzuführen. Tägliche Betriebszeit 8 h.
* Im Winter mögliche zeitweilige Betriebsunterbrechungen in den Nachtstunden.
In diesem Fall sollten Leuchten mit Lichtflussregler zum Einsatz kommen.
SIMON LIGHTING, S.A.
37
