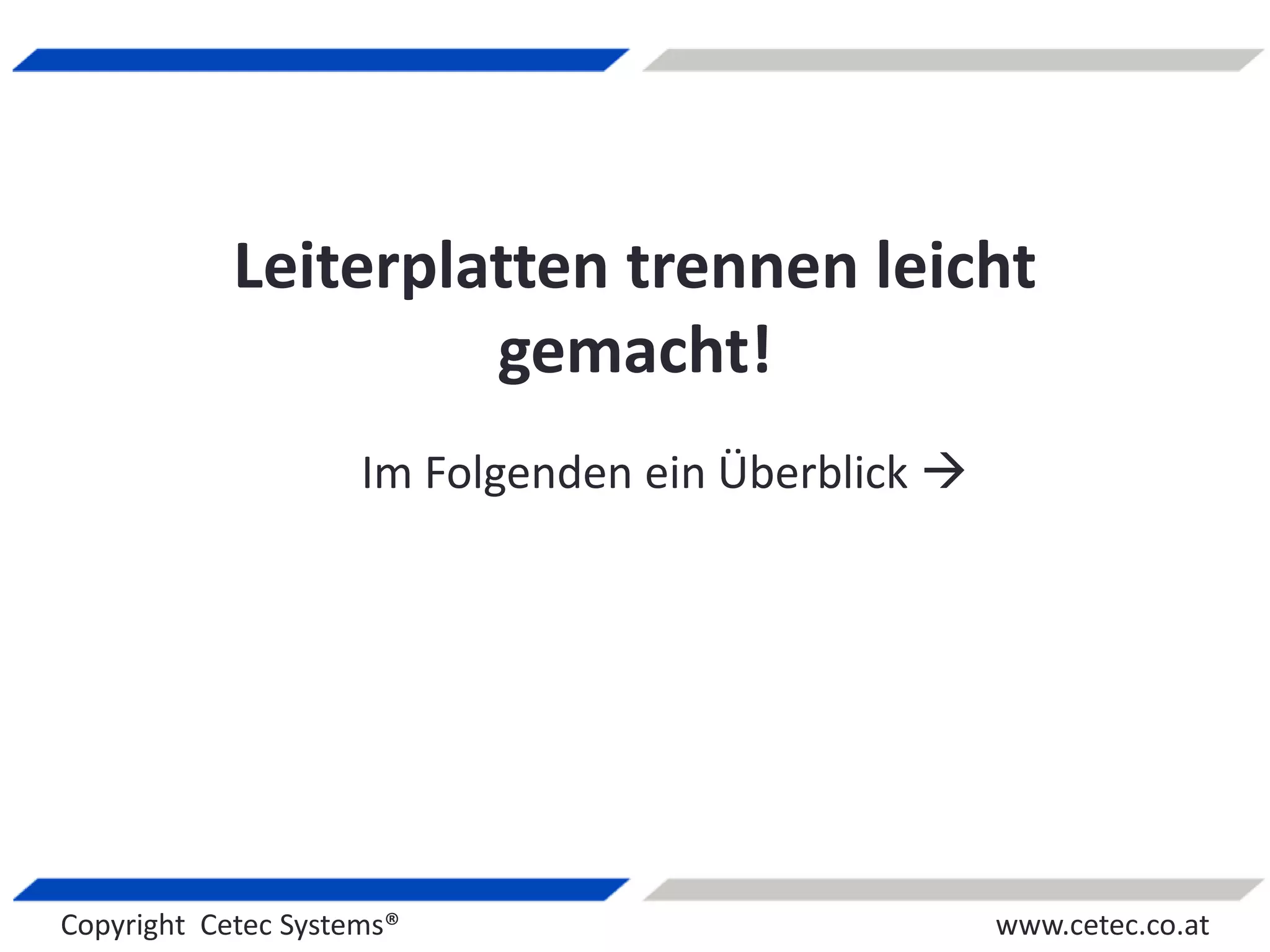

1. Copyright Cetec Systems® www.cetec.co.at
Leiterplatten trennen leicht
gemacht!
Im Folgenden ein Überblick 

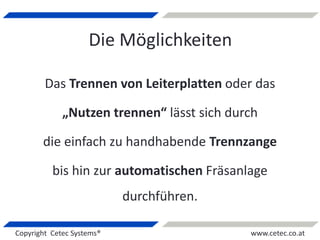

2. Copyright Cetec Systems® www.cetec.co.at
Die Möglichkeiten
Das Trennen von Leiterplatten oder das
„Nutzen trennen“ lässt sich durch
die einfach zu handhabende Trennzange
bis hin zur automatischen Fräsanlage
durchführen.

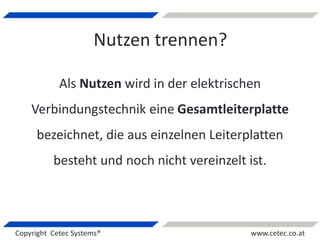

3. Copyright Cetec Systems® www.cetec.co.at
Nutzen trennen?
Als Nutzen wird in der elektrischen
Verbindungstechnik eine Gesamtleiterplatte
bezeichnet, die aus einzelnen Leiterplatten
besteht und noch nicht vereinzelt ist.

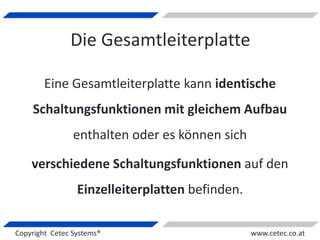

4. Copyright Cetec Systems® www.cetec.co.at
Die Gesamtleiterplatte
Eine Gesamtleiterplatte kann identische
Schaltungsfunktionen mit gleichem Aufbau
enthalten oder es können sich
verschiedene Schaltungsfunktionen auf den
Einzelleiterplatten befinden.

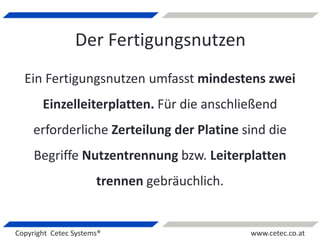

5. Copyright Cetec Systems® www.cetec.co.at
Der Fertigungsnutzen
Ein Fertigungsnutzen umfasst mindestens zwei
Einzelleiterplatten. Für die anschließend
erforderliche Zerteilung der Platine sind die
Begriffe Nutzentrennung bzw. Leiterplatten
trennen gebräuchlich.

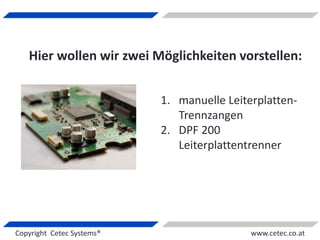

6. Copyright Cetec Systems® www.cetec.co.at
Hier wollen wir zwei Möglichkeiten vorstellen:
1. manuelle Leiterplatten-
Trennzangen
2. DPF 200
Leiterplattentrenner

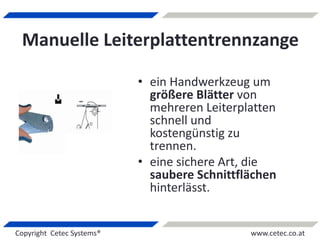

7. Copyright Cetec Systems® www.cetec.co.at
Manuelle Leiterplattentrennzange
• ein Handwerkzeug um
größere Blätter von
mehreren Leiterplatten
schnell und
kostengünstig zu
trennen.
• eine sichere Art, die
saubere Schnittflächen
hinterlässt.

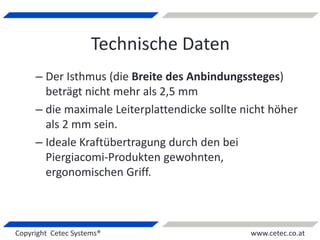

8. Copyright Cetec Systems® www.cetec.co.at
Technische Daten
– Der Isthmus (die Breite des Anbindungssteges)
beträgt nicht mehr als 2,5 mm
– die maximale Leiterplattendicke sollte nicht höher
als 2 mm sein.
– Ideale Kraftübertragung durch den bei
Piergiacomi-Produkten gewohnten,
ergonomischen Griff.

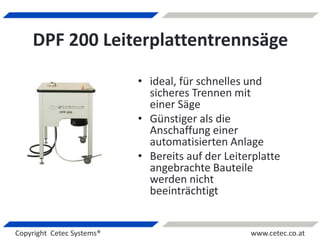

9. Copyright Cetec Systems® www.cetec.co.at
DPF 200 Leiterplattentrennsäge
• ideal, für schnelles und
sicheres Trennen mit
einer Säge
• Günstiger als die
Anschaffung einer
automatisierten Anlage
• Bereits auf der Leiterplatte
angebrachte Bauteile
werden nicht
beeinträchtigt

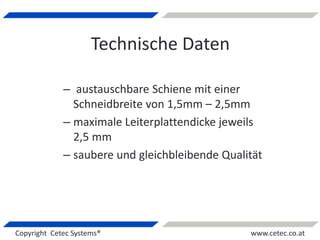

10. Copyright Cetec Systems® www.cetec.co.at
Technische Daten
– austauschbare Schiene mit einer
Schneidbreite von 1,5mm – 2,5mm
– maximale Leiterplattendicke jeweils
2,5 mm
– saubere und gleichbleibende Qualität

11. Copyright Cetec Systems® www.cetec.co.at
Mehr Details unter:
http://www.cetec.co.at/de/
