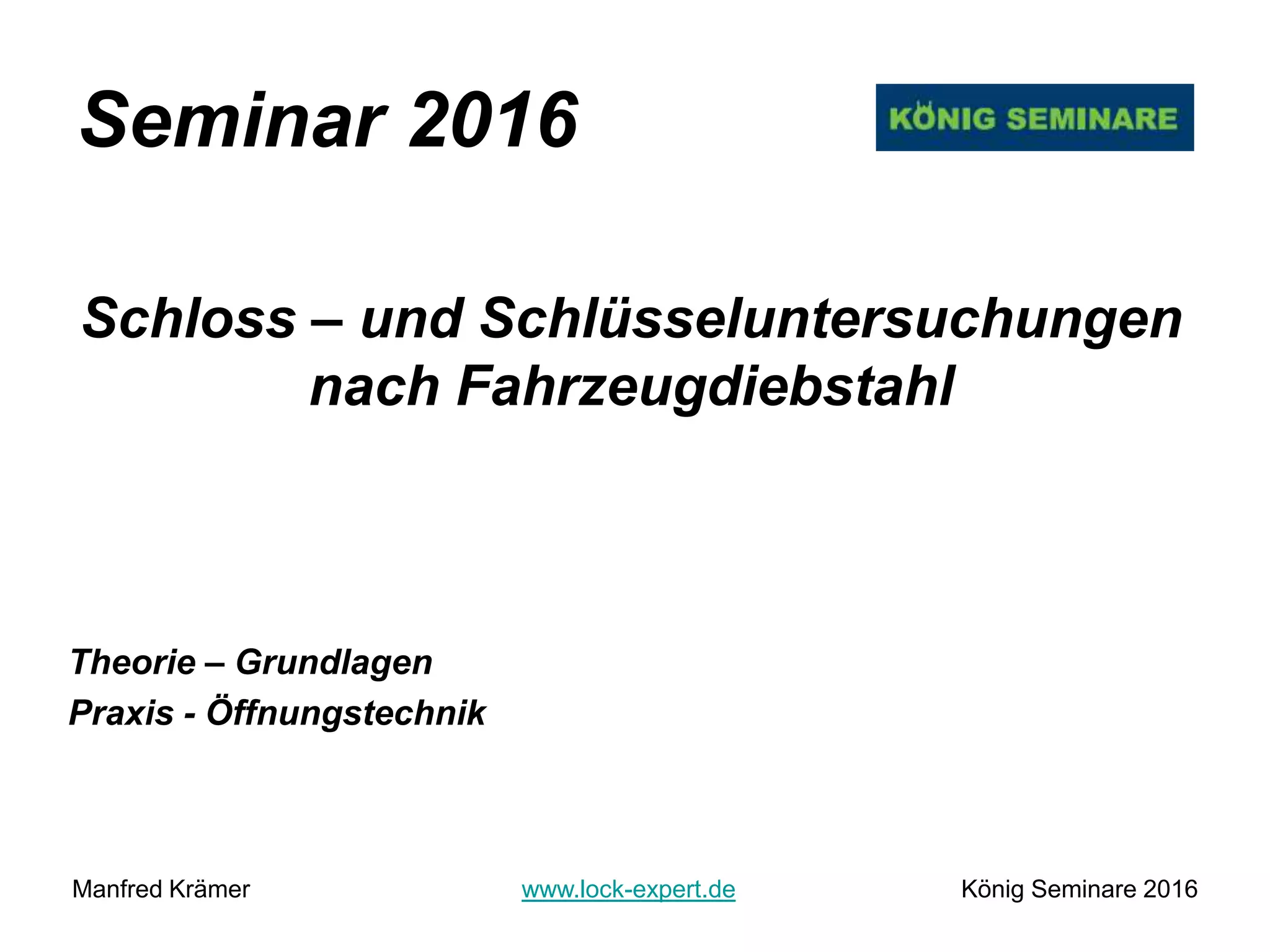

König Seminar 2016

Seminar 2016
Schloss – und Schlüsseluntersuchungen
nach Fahrzeugdiebstahl
Theorie – Grundlagen
Praxis - Öffnungstechnik
Manfred Krämer www.lock-expert.de König Seminare 2016

Mein Name ist Manfred Krämer
- 58 Jahre alt
- arbeite im Bereich der Sicherheitstechnik seit 1979
- Mitglied bei den ALOA seit 1984
- Mitglied bei den IAATI seit 1994
- arbeite als Sachverständiger seit 1986
- Mitglied bei der IAIL seit 2012
ALOA = Associated Locksmith Of America
IAATI = International Association of Auto Theft Investigators
IAIL = International Association Investigative Locksmith
Manfred Krämer www.lock-expert.de König Seminar 2016

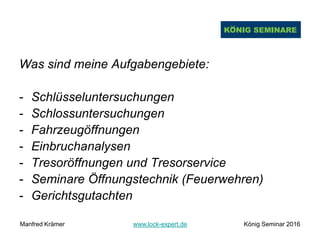

Was sind meine Aufgabengebiete:
- Schlüsseluntersuchungen
- Schlossuntersuchungen
- Fahrzeugöffnungen
- Einbruchanalysen
- Tresoröffnungen und Tresorservice
- Seminare Öffnungstechnik (Feuerwehren)
- Gerichtsgutachten

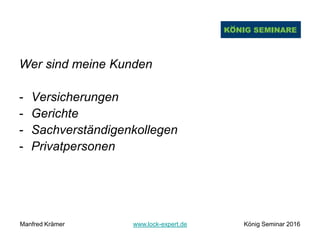

Wer sind meine Kunden
- Versicherungen
- Gerichte
- Sachverständigenkollegen
- Privatpersonen

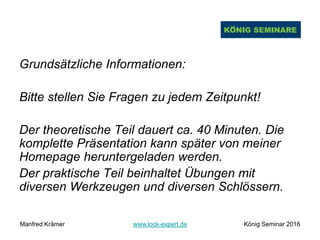

Grundsätzliche Informationen:
Bitte stellen Sie Fragen zu jedem Zeitpunkt!
Der theoretische Teil dauert ca. 40 Minuten. Die
komplette Präsentation kann später von meiner
Homepage heruntergeladen werden.
Der praktische Teil beinhaltet Übungen mit
diversen Werkzeugen und diversen Schlössern.

Aufbau eines Schlosses – Zylinders:
- Stiftzuhaltungen

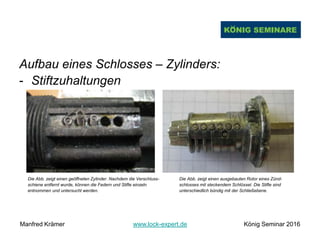

Die Abb. zeigt einen geöffneten Zylinder. Nachdem die Verschluss- Die Abb. zeigt einen ausgebauten Rotor eines Zünd-
schiene entfernt wurde, können die Federn und Stifte einzeln schlosses mit steckendem Schlüssel. Die Stifte sind
entnommen und untersucht werden. unterschiedlich bündig mit der Schließebene.

- Stiftzuhaltungen
Die Abb. zeigt einen Türschlosszylinder eines Lancia mit Stiftzuhaltungen. Die Zuhaltungen bestehen aus abgesetzten Stiften,
Gehäusestiften und Federn.

- Scheibenzuhaltungen

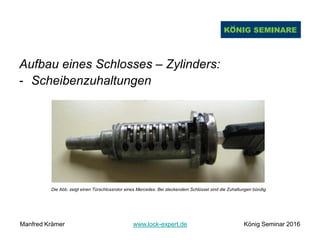

Die Abb. zeigt einen Türschlossrotor eines Mercedes. Bei steckendem Schlüssel sind die Zuhaltungen bündig.

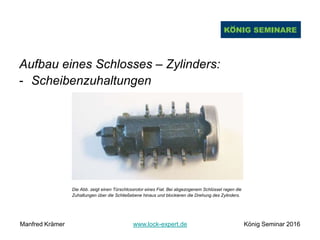

Die Abb. zeigt einen Türschlossrotor eines Fiat. Bei abgezogenem Schlüssel ragen die
Zuhaltungen über die Schließebene hinaus und blockieren die Drehung des Zylinders.

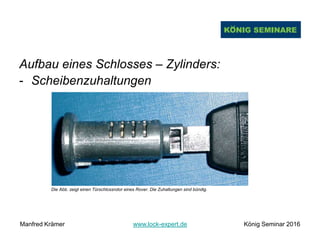

Die Abb. zeigt einen Türschlossrotor eines Rover. Die Zuhaltungen sind bündig.

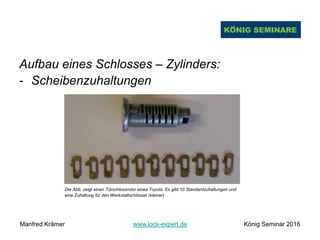

Die Abb. zeigt einen Türschlossrotor eines Toyota. Es gibt 10 Standardzuhaltungen und
eine Zuhaltung für den Werkstattschlüssel (kleiner).

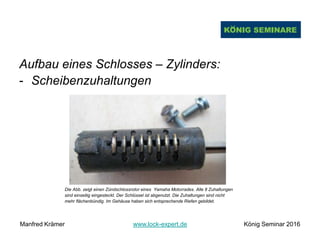

Die Abb. zeigt einen Zündschlossrotor eines Yamaha Motorrades. Alle 8 Zuhaltungen
sind einseitig eingesteckt. Der Schlüssel ist abgenutzt. Die Zuhaltungen sind nicht
mehr flächenbündig. Im Gehäuse haben sich entsprechende Riefen gebildet.

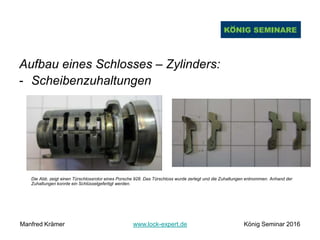

Die Abb. zeigt einen Türschlossrotor eines Porsche 928. Das Türschloss wurde zerlegt und die Zuhaltungen entnommen. Anhand der
Zuhaltungen konnte ein Schlüsselgefertigt werden.

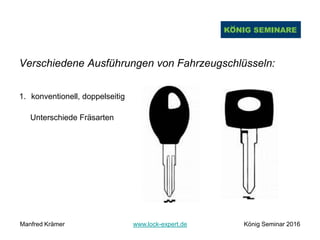

Verschiedene Ausführungen von Fahrzeugschlüsseln:
1. konventionell, doppelseitig
Unterschiede Fräsarten

2. 2-Bahnenschlüssel,
doppelseitig

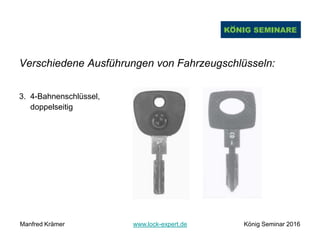

3. 4-Bahnenschlüssel,
doppelseitig

4. Kreuzbartschlüssel,
doppelseitig

5. Bohrmuldenschlüssel,
doppelseitig

6. Schrägfräsungschlüssel,
doppelseitig

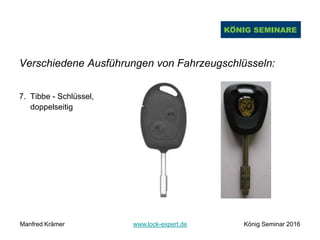

7. Tibbe - Schlüssel,
doppelseitig

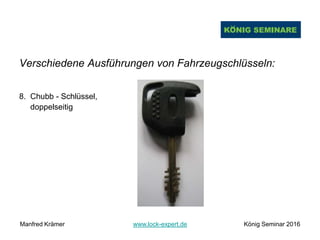

8. Chubb - Schlüssel,
doppelseitig

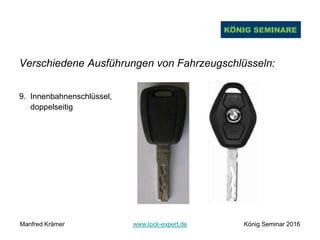

9. Innenbahnenschlüssel,
doppelseitig

10. Innenbahnenschlüssel,
einseitig (aus Kartenschlüsseln)

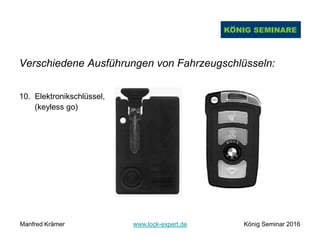

10. Elektronikschlüssel,
(keyless go)

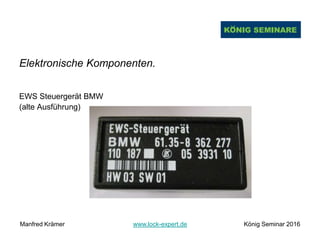

Elektronische Komponenten.
EWS Steuergerät BMW
(alte Ausführung)

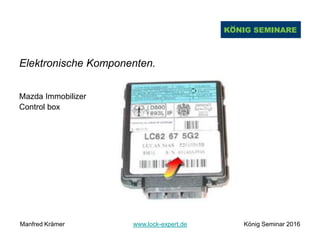

Mazda Immobilizer
Control box

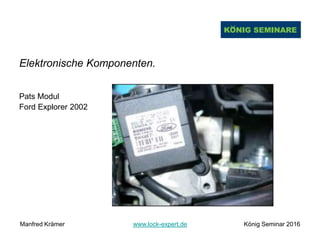

Pats Modul
Ford Explorer 2002

Steuergerät der
Wegfahrsperre für
Toyota 2004

Wegfahrsperrentechnik

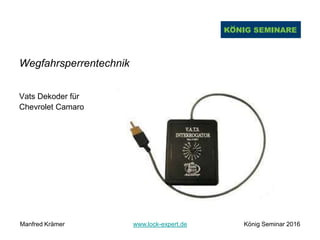

Vats Dekoder für
Chevrolet Camaro

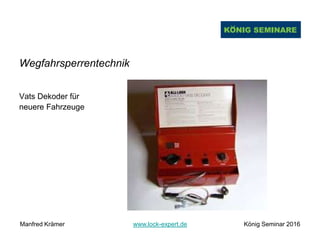

Vats Dekoder für
neuere Fahrzeuge

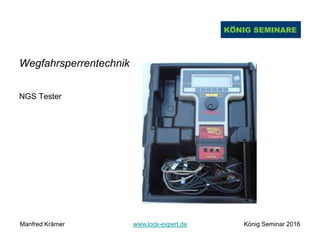

NGS Tester

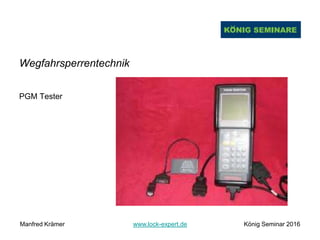

PGM Tester

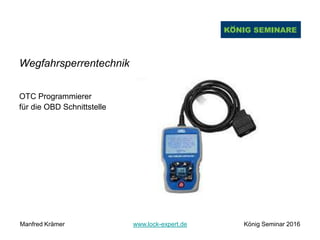

OTC Programmierer
für die OBD Schnittstelle

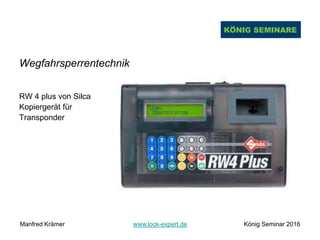

RW 4 plus von Silca
Kopiergerät für
Transponder

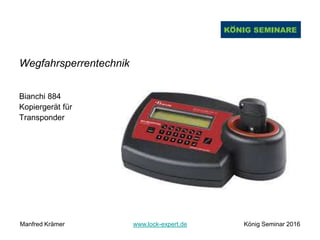

Bianchi 884
Kopiergerät für
Transponder

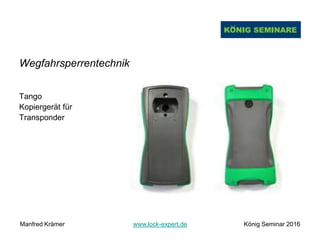

Tango
Kopiergerät für
Transponder

Mini Decryptor von
Keyline
Kopiergerät für
Transponder
auch für Megamos
Crypto

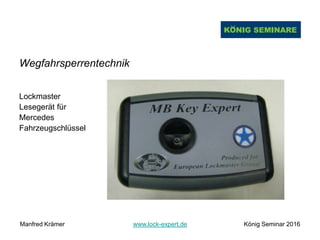

Lockmaster
Lesegerät für
Mercedes
Fahrzeugschlüssel

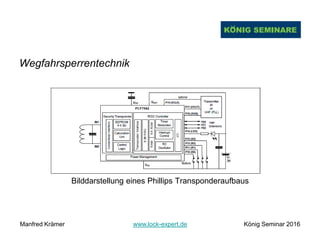

Bilddarstellung eines Phillips Transponderaufbaus

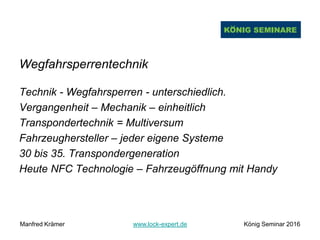

Technik - Wegfahrsperren - unterschiedlich.
Vergangenheit – Mechanik – einheitlich
Transpondertechnik = Multiversum
Fahrzeughersteller – jeder eigene Systeme
30 bis 35. Transpondergeneration
Heute NFC Technologie – Fahrzeugöffnung mit Handy

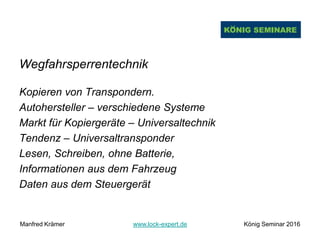

Kopieren von Transpondern.
Autohersteller – verschiedene Systeme
Markt für Kopiergeräte – Universaltechnik
Tendenz – Universaltransponder
Lesen, Schreiben, ohne Batterie,
Informationen aus dem Fahrzeug
Daten aus dem Steuergerät

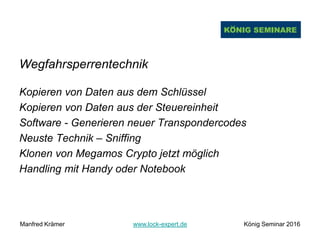

Kopieren von Daten aus dem Schlüssel
Kopieren von Daten aus der Steuereinheit
Software - Generieren neuer Transpondercodes
Neuste Technik – Sniffing
Klonen von Megamos Crypto jetzt möglich
Handling mit Handy oder Notebook

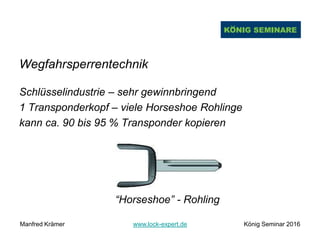

Schlüsselindustrie – sehr gewinnbringend
1 Transponderkopf – viele Horseshoe Rohlinge
kann ca. 90 bis 95 % Transponder kopieren
“Horseshoe” - Rohling

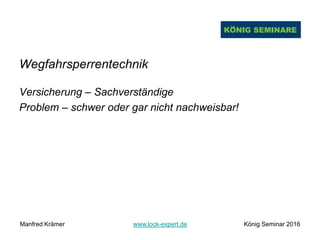

Versicherung – Sachverständige
Problem – schwer oder gar nicht nachweisbar!

Spurenanalyse

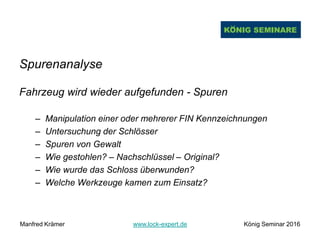

Fahrzeug wird wieder aufgefunden - Spuren
– Manipulation einer oder mehrerer FIN Kennzeichnungen
– Untersuchung der Schlösser
– Spuren von Gewalt
– Wie gestohlen? – Nachschlüssel – Original?
– Wie wurde das Schloss überwunden?
– Welche Werkzeuge kamen zum Einsatz?

Spurenanalyse

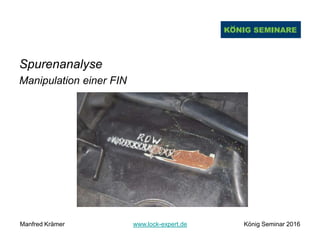

Manipulation einer FIN

Spurenanalyse

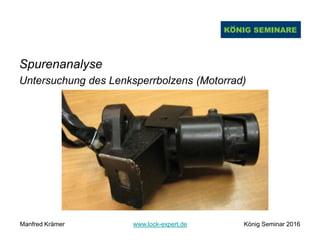

Untersuchung des Lenksperrbolzens (Motorrad)

Spurenanalyse

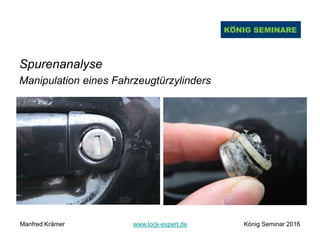

Manipulation eines Fahrzeugtürzylinders

Spurenanalyse
Untersuchung der Instrumententafel durch Spezialisten

Spurenanalyse

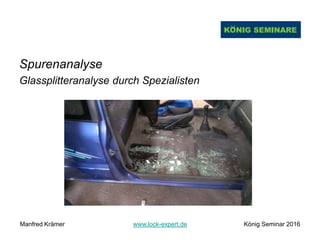

Glassplitteranalyse durch Spezialisten

Spurenanalyse

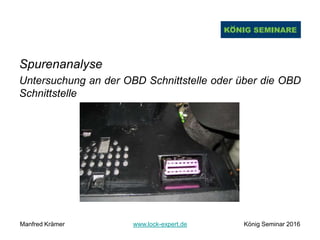

Untersuchung an der OBD Schnittstelle oder über die OBD
Schnittstelle

Spurenanalyse

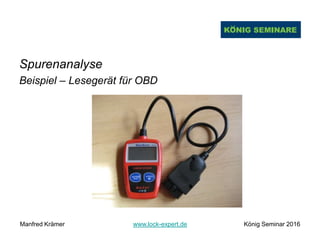

Beispiel – Lesegerät für OBD

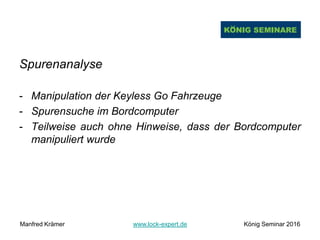

Spurenanalyse
- Manipulation der Keyless Go Fahrzeuge
- Spurensuche im Bordcomputer
- Teilweise auch ohne Hinweise, dass der Bordcomputer
manipuliert wurde

Spurenanalyse

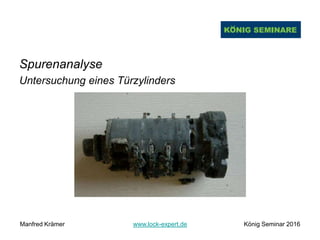

Untersuchung eines Türzylinders

Spurenanalyse

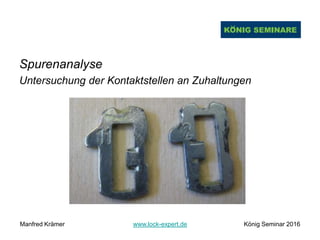

Untersuchung der Kontaktstellen an Zuhaltungen

Spurenanalyse
Untersuchung Zylindergehäuse VW Zündschloss

Spurenanalyse
Untersuchung Scheibeneinfassung

Spurenanalyse

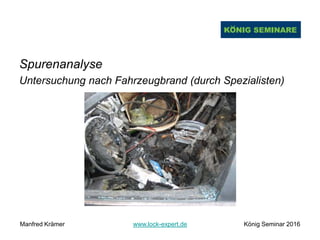

Untersuchung nach Fahrzeugbrand (durch Spezialisten)

Spurenanalyse

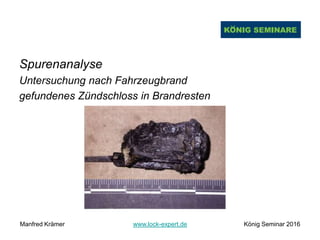

Untersuchung nach Fahrzeugbrand
gefundenes Zündschloss in Brandresten

Werkzeuge der Öffnungstechnik
konventionelle Pickingwerkzeuge zum Nachschließen von Zylindern

modernes Werkzeug zum Öffnen und Dekodieren von Fahrzeugzylindern

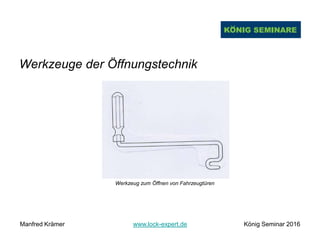

Werkzeug zum Öffnen von Fahrzeugtüren

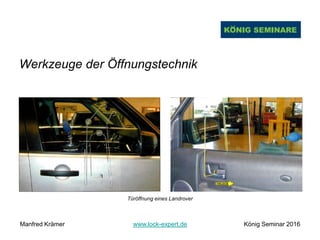

Türöffnung eines Landrover

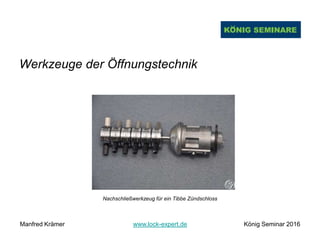

Nachschließwerkzeug für ein Tibbe Zündschloss

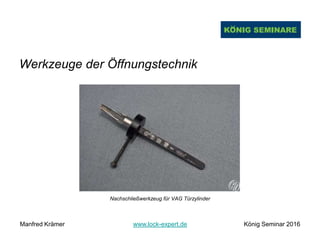

Nachschließwerkzeug für VAG Türzylinder

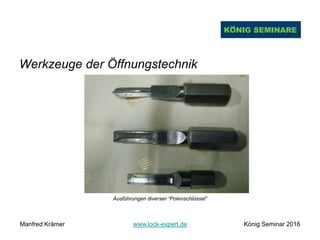

Ausführungen diverser “Polenschlüssel”

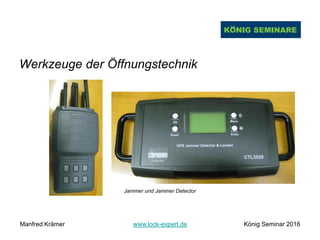

Jammer und Jammer Detector

Spurensuche
Makroaufnahme einer Abtastspur auf einem konventionellen Schlüssel

Spurensuche

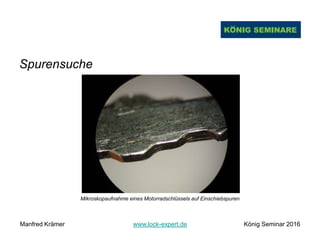

Mikroskopaufnahme eines Motorradschlüssels auf Einschiebspuren

Spurensuche

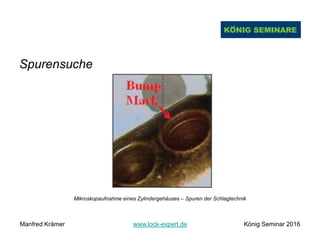

Mikroskopaufnahme eines Zylindergehäuses – Spuren der Schlagtechnik

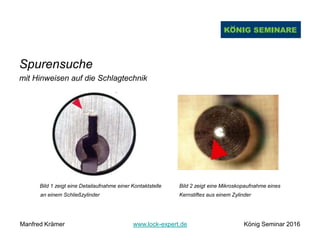

Spurensuche
mit Hinweisen auf die Schlagtechnik
Bild 1 zeigt eine Detailaufnahme einer Kontaktstelle Bild 2 zeigt eine Mikroskopaufnahme eines
an einem Schließzylinder Kernstiftes aus einem Zylinder

Spurensuche
Schlüsselabdeckung eines FB-Containers mit “falschem” Produktionsdatum

Spurensuche
Manipulationen an einem Mikrochip

Spurensuche

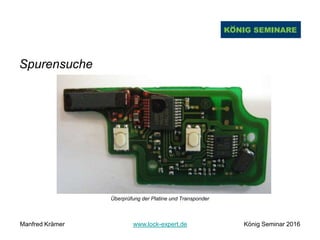

Überprüfung der Platine und Transponder

Spurensuche

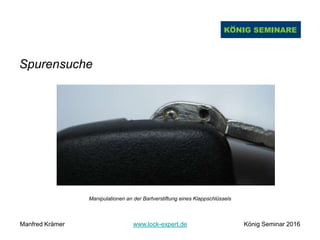

Manipulationen an der Bartverstiftung eines Klappschlüssels

Spurensuche
Geöffnete Schlüssel, umgebaute Mechanik, getauschte
Transponder - kann Sachverständiger entdecken
Wieviel Spuren – abhängig vom Fahrzeugdieb
Profi – Laie – Versicherungsbetrug
Auslesen der Schlüsseldaten
- Transponder – Km-Stand – Schneidwerte

Spurensuche
Transponder ID – weitgehend aussagekräftig
Datum der letzten Schlüsselbenutzung – Vorsicht
Beispiel – BMW
Beispiel – Audi
- Achtung – Manipulationsgefahr!

Spurensuche

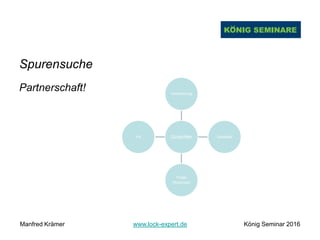

Partnerschaft!
Gutachter
Versicherung
Spezialist
Finder
(Rückholer)
VN

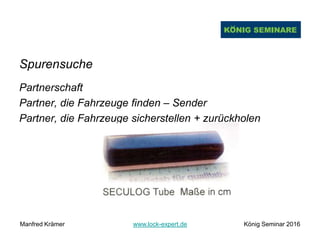

Spurensuche
Partnerschaft
Partner, die Fahrzeuge finden – Sender
Partner, die Fahrzeuge sicherstellen + zurückholen

Kurze Pause
- Demonstartion vonWerkzeugen
- Demonstration von Öffnungstechniken
- Schlossmodelle
- Schlüsselausführungen
- Geräte zum Klonen von Transpondern
- Schnittstelle zu Türzylindern - Schlagtechnik

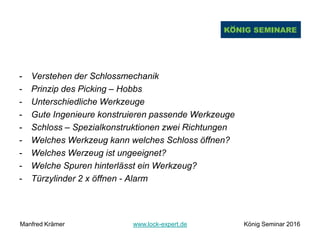

- Verstehen der Schlossmechanik
- Prinzip des Picking – Hobbs
- Unterschiedliche Werkzeuge
- Gute Ingenieure konstruieren passende Werkzeuge
- Schloss – Spezialkonstruktionen zwei Richtungen
- Welches Werkzeug kann welches Schloss öffnen?
- Welches Werzeug ist ungeeignet?
- Welche Spuren hinterlässt ein Werkzeug?
- Türzylinder 2 x öffnen - Alarm

Danke für Ihre Aufmerksamkeit!
Manfred Krämer
Sachverständiger für Schließsysteme e.K.
Marktstr. 2
D-32369 Rahden
www.lock-expert.de
