© 2014 IBM Corporation
IBM “Tape” Update
IBM TS4500 Tape Library
Josef(Sepp) Weingand
Sales Consultant - Data Protection&Retention
Infos / Find me on:
http://sepp4backup.blogspot.de/ https://www.xing.com/profile/Josef_Weingand
http://www.linkedin.com/pub/josef-weingand/2/788/300
http://www.facebook.com/josef.weingand http://de.slideshare.net/JosefWeingand
https://www.xing.com/net/ibmdataprotection
2 © 2014 IBM Corporation
Daten sind die neuen natürlichen Ressourcen
80%
aller Daten sind
unstructured
Data
90%
aller Daten
wurden in den
letzten 2 Jahren
erzeugt
1 Millarde
connected
Devices erzeugen
2.5 Quintillion
Bytes data / day
1 von 2
Business Leaders haben keinen
Zugriff auf Daten die sie
benötigen würden
83%
aller CIOs bezeichnen BI und
Analytics als Teil deren Visionen
2.2X
Wahrscheinlicher, dass Top
Performer nutzen Business
Analytics
3 © 2014 IBM Corporation
Datenwachstum und die Lücke mit Disktechnologie
0
5
10
15
20
25
30
2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022
Datenwachstum und Storagetechnologie
Disk Datenwachstum Backup&Archive Tape
Lücke 35fach
-> Tape Backup
ist nicht tot!
Lücke
15fach
-> LTFS
35% pa
15% pa 25% pa
45% pa
50% pa
• In 3 Jahren 2,5fache Menge an HDDs notwendig = 2,5fache Kosten
• Beispiel:
• Heute: DiskBackup mit 600TB ~ 300 HDDs/7,5 KW
• in 3 Jahren 1,8 PB ~ 750 HDDs/18,7KW
• In 6 Jahren 7fache Menge an HDDs notwendig = 7fache Kosten
4 © 2014 IBM Corporation
Tape ist tot hat eine große Zukunft vor sich!
 Stetiges Datenwachstum
 Disk: derzeit keine wesentliche Steigerung der Kapazität
(Areal Density) möglich
 Tape: Steigerung der Kapazität von 40-60%
pro Jahr möglich mit Tape
 2010: 35 TB Demonstration
 2014: 158 TB Demonstration
 1/5 der Kosten von Disk
 275x zuverlässiger als Disk*
 Einsatzmöglichkeiten mit LTFS erweitern sich
enorm:
 Unstructured Data
 Cloud Speicher
 Film, Healthcare, etc.
Tape 2002-
2010
demos
~60%/yr
* Henry Newman, Instrumental Inc., April 19, 2014
* Decad, Fontana, Hetzler – IBM Journal
Data Growth
5 © 2014 IBM Corporation
Tape Entwicklung: Linear Tape File System (LTFS)
=> Tape File System
 Tape wie „USB-Stick“
 Tape wird als Filesystem
dargestellt
 Für Single-Drive und Library
 Neue Einsatzgebiete für
Tape mit LTFS
 Einfache Archivierung
 Healthcare (Röntgen)
 Videoüberwachung
 Datentransfer / austausch
 …
 Integriert in GPFS
FilesCartridge1
Library
Cartridge2
6 © 2014 IBM Corporation
Linear Tape File System (LTFS)
=> Tape File System
 LTFS für Single-Drive und Library
• LTO5, LTO6 und TS1140
• TS3500, TS31/3200, TS3310 und TS2900
 Phase 1: Single Drive Edition
 IBM Entwicklung
• Open Source
 LTFS mit einzelnem Laufwerk
 Einsatzmöglichkeiten:
• Datenaustausch, „Video“ Recorder, Etc
 Phase 2: Library Edition
 IBM unique
 Tape Library stellt sich als File System dar
 Einsatzmöglichkeiten:
• „Low Cost“ Archivierung: Tape als NAS, FTP-Server, etc.
 Phase 3: Software Integration
 LTFS Storage Manager
• Archivierung von „Content rich“ Daten
 GPFS Integration
• Kostengünstiger Massenspeicher für riesige unstrukturierte Daten
7 © 2014 IBM Corporation7
Creating Smarter Storage Systems
• Nahtlose Virtualisierung von Storage Tiers
• Ein einziger “Universal Namespace” für alle Filedaten
• Policy basierendes Fileplacement
• Optimiert nach Performance und Kosten
• Zugriff von überall zu jeder Zeit und in jedem Format
• Sicherheit und Zugriffschutz
• Skalierbar, low cost
• Open, Non-proprietary, Cross Platform
Ziel:
Multi-site access
FileByte
HDD
TapeFile Access
Tape
Tape
Die Anforderung: Non-proprietary policy based, low
cost, scalable Storage
Die Lösung:
IBM GPFS mit IBM LTFS EE & Tape
Policy Based File
Placement
8 © 2014 IBM Corporation
GPFS&LTFS EE Anwendungsmöglichkeiten
Archivierung
Archivierung großer Datenmengen
Lange Aufbewahrungszeiten
Backup
Einfache Backup Lösung
Einfacher Datenzugriff und Restore
Long-term Retention
Einfache, regelbasierende
Datenmigration
Scale-out NAS
File System
Langzeit Speicherung von File-Daten
Cloud
Langzeitspeicherung
Einfacher Datenzugriff
Tiered Storage
Einfache, regelbasierende
Datenmigration
Simplicity * TCO * Standard Format
9 © 2014 IBM Corporation
IBM LTO Generation 6
 Schneller und größer zum besseren Peis/Leistungsverhältnis
 2,5 TB native Kapazität ca
 6,25 TB mit Kompression (2,5:1)
 160 MB/s native Durchsatz -ca 25fache Echtzeit Geschwindigkeit
• Bei 2,5:1 Kompression 400 MB/sec – max 645 MB/sec
• Mit variabler Geschwindigkeit 40 – 160 MB/sec
• 14 Speed Matching Geschwindigkeiten
• Kein Start/Stop Problem, da kleinste Geschwindigkeit wie bei LTO5
• Neu: 1024 MB Data Buffer
 Bessere Kompression 2,5 : 1
 Dual Ported 8 Gbit FC oder 6 Gbit SAS
• Failover & Loadbalancing Funktionen
 Kompatibilität: LTO5 Lesen und Schreiben, LTO4 lesen
 Geringerer Stromverbrauch
 Tape File System (LTFS)
10 © 2014 IBM Corporation
3592 Generation 4 – TS1140
 4 000 GB Kapazität (JC)
 Media Re-Use mit JB
• JB: 700 GB -> 1 TB -> 1,6 TB
 250 MB/sec native Datenrate
 Dual-active 8 Gbit FC
 Bis zu 700 MB/sec Durchsatz
 Giant Magnetoresitive R/W Head mit Aluminium Überzug
 32 parallel Tracks (Read/Write)
 80 „Passes“ um eine Kassette voll zuschreiben
 Sehr schneller Datenzugriff durch
 schnellste Spulgeschwindigkeit mit 12,4 m/Sek.
 JC Media unwesentlich länger als JB Media
 880m Tape Länge mit 6,1 um Dicke
 Averg Access Time: 40 sec
Upgrademöglichkeit von TS1130 auf TS1140!
11 © 2014 IBM Corporation
Any statements regarding IBM's future direction and intent are subject to change or withdrawal without notice, and represent goals and objectives only.
LTO Generations LTO-3 LTO-4 LTO-5 LTO-6* LTO-7 LTO-8
Max Native
Capacity
400 GB (L3) 800 GB (L4) 1.5 TB (L5) 2.5 TB (L6) Up to 6.4 TB
(L7)
Up to 12.8 TB
(L8)
Other Native
Capacities
200 GB L2
100 GB L1 R/O
400 GB L3
200 GB L2 R/O
800 GB L4
400 GB L3 R/O
1.5 TB L5
800 GB L4 R/O
2.5 TB L6
1.5 TB L5 R/O
6.4 TB L7
2.5 TB L6 R/O
Native Data Rate 80 MB/s 120 MB/s 140 MB/s 160 MB/s Up to 315
MB/s
Up to 472
MB/s
* Data Compression engine enhancement from 2:1 to 2.5:1
TS1100
Generations
Gen-1
3592 J1A
Gen-2
TS1120
Gen-3
TS1130
Gen-4
TS1140
Gen-5 Gen-6
Max Native
Capacity
300 GB (JA) 700 GB (JB) 1.0 TB (JB) 4.0 TB (JC) 8-10 TB
(JD)
14-20 TB
(JD)
Other Native
Capacities with
Media Reuse
500 GB JA 640 GB JA 1.6 TB JB
640 GB JA R/O
6-8 TB JC 6-8 TB JC
Native Data Rate 40 MB/s 100 MB/s 160 MB/s 250 MB/s Up to 360 MB/s Up to 540 MB/s
IBM Tape Drive Roadmaps
2003
2005 2007 2009 2012
2006 2008 2011
12 © 2014 IBM Corporation

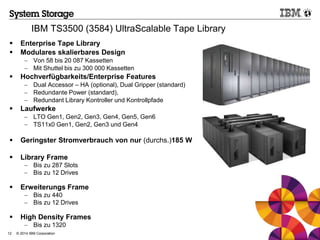

IBM TS3500 (3584) UltraScalable Tape Library
 Enterprise Tape Library
 Modulares skalierbares Design
 Von 58 bis 20 087 Kassetten
 Mit Shuttel bis zu 300 000 Kassetten
 Hochverfügbarkeits/Enterprise Features
 Dual Accessor – HA (optional), Dual Gripper (standard)
 Redundante Power (standard),
 Redundant Library Kontroller und Kontrollpfade
 Laufwerke
 LTO Gen1, Gen2, Gen3, Gen4, Gen5, Gen6
 TS11x0 Gen1, Gen2, Gen3 und Gen4
 Geringster Stromverbrauch von nur (durchs.)185 W
 Library Frame
 Bis zu 287 Slots
 Bis zu 12 Drives
 Erweiterungs Frame
 Bis zu 440
 Bis zu 12 Drives
 High Density Frames
 Bis zu 1320
13 © 2014 IBM Corporation
Base frame
(Model Lx3)
Service bay B
0 - 15 active expansion frames
TS3500 Library System besteht aus:
1 - 16 Frames (plus 2 Service Bay Frames bei HA)
1 - 192 LTO und/oder 3592 Tape Drives
59 - 20,000 Storage Slots
Bis zu 180 PB* Storage Capacity
16 - 224 I/O Slots (1 - 14 I/O Stations)
255 Virtual I/O Slots pro Logical Library
1- 2 Accessors (Roboterarme)
0 - 15 Shuttle Connections zu anderen Library Systems
* Using TS1140 drives and media at 3:1 compression
Service bay A
0 - 15 shuttle connections
TS3500 Tape Library Overview
14 © 2014 IBM Corporation
21 PB Video Archive
0%
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
Cartridge Locations Locations Used for
Mount
Tier 4
Tier 3
Tier 2
Tier 1
Tier 0
50 PB Seismic Data Archive
0%
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
Cartridge Locations Locations Used for
Mount
Tier 4
Tier 3
Tier 2
Tier 1
Tier 0
<10% aller Mounts kommen von Tiers 2-5, die durchschnittliche Verzögerung der
HD Slots ist < 700 Millisekunden!
3 Kundenbeispiele mit TS3500 HD Slots
2fache verbesserte Slotdichte bei gleichen Mountzeiten
7 PB TSM Backup
(860 TB/month)
0%
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
Cartridge Locations Locations Used for
Mount
Tier 5
Tier 4
Tier 3
Tier 2
Tier 1
Tier 0
15 © 2014 IBM Corporation
Domino Effekt der Tape Mountzeit
0
5
10
15
20
25
Typical Tape
Mount Time
(seconds)
IBM TS3500
library with HD
slots
Vendor A library
with traditional
slots
Vendor B library
with "filing
cabinet" slots
Min Config
Max Config
*Notes:
•TS3500 HD average impact of 700 milliseconds based on example case studies
•Vendor A mount time comes from public data sheets
•Vendor B mount time is an estimate based on public information
Niedrige
Mountzeit
führt zu
kleineren
Diskbuffern…
16 © 2014 IBM Corporation
Entwicklung der IBM TS3500
 Seit 2000 auf dem Markt
 10 Generationen von Tape Drives 3592 and LTO
 Steigerung der Kapazität: 40X
 Steigerung des Durchsatzes: 16X
 3 Generationen von Stromversorgungen (Power supplies)
 Verringerung des Stromverbrauches um mehr als 25%
 3 Generationen vom Library Kontroller
 Verbesserung der internen Kommunikationsgeschwindigkeit um
den Faktor 28
 2 Generationen von Storage-Slot Technologie
 Verbesserung der Slotdichte um den Faktor 2
 Verbesserung der Kapazitätsdichte um den Faktor 30
 3 Generationen vom Kassetten Gripper
 Viele weitere Verbesserungen mittels Frimwareupgrade
 Persistent WWN, Path Failover, Advanced Library Management
System, Library Managed Encryption, and Cartridge Cache
 …und weiter in 2014….
17 © 2014 IBM Corporation
IBM TS4500
17
18 © 2014 IBM Corporation
…2014…TS4500
 TS4500
 Higher Density
•Neue HD-Frames mit bis zu 16 Tape Drives
• Bis zu 774 Slots und bis zu 12 Tape Drives im 1. Frame
• Bis zu 1054 und bis zu 16 Drives in den Erweiterungs-Frames
 Ease-of-Use
•Neues XIV GUI
•Neuer, schnellerer Controller mit mehr Speicher
•Neues, verbessertes „Integrated Management“
 1H14
 Max 4 Frames, Open Systems only
 Plan:
 16 Frames, zOS
 TS3500 Upgrademöglichkeit und Frame Intermix
 TS3500 bleibt weiterhin verfügbar
 Upgrademöglichkeit
 Kein „End-of-Service“ für L/Dx3 Frames
18
19 © 2014 IBM Corporation
…2014…TS3500
 Verbesserung gegenüber den bestehenden TS3500 Libraries/Frames:
 Neues Control System G4
• Schnelleres, einfacheres WebGUI
 Neues internes Bussystem
• Ethernet anstatt CAN-Bus
• Schnellere Firmeware Installation, schnellerer Download von Logs
 Neue HD-Frame (3584-xx5) mit Tape Drives für L- und D-Frames
• Bis zu 16 Drive
 ….und neuer Name: TS4500
 Anfangs:
• Max 4 Frames, kein HA, kein zOS Support
• >4 Frames, HA und zOS Support für 2015 geplant
 Produkt Nr. „3584“ bleibt erhalten (Modelle: 3584-L/Dx5)
 TS3500 bleibt weiterhin auf dem Markt
 Plan: Upgrademöglichkeit in 2015
• Intermix von neuen und „alten“ Frames möglich
 Kein „End-of-Service“ für L/Dx3 Frames
20 © 2014 IBM Corporation
TS4500 HD2 – Bis zu 3.5X Slot Density
TS3500 Leftmost Frame TS4500 Leftmost HD2 Frame
Lx3 Lx5 or Dx5 Sx5
12 Drives
32 I/O
12 Drives
0 or 36 I/O – LTO
0 or 32 I/O - 3592
Storage only
LTO 219 775 or 731 1055
3592 199 591 or 551 799
2.8X-3.5X slots
TS3500 Frame #2+ TS4500 HD2 Frame #2+
Dx3 Sx4 Lx5 or Dx5 Sx5
12 Drives
0 I/O
Storage only
16 Drives
0 or 36 I/O - LTO
0 or 32 I/O - 3592
Storage only
LTO 396 1320 970 or 882 1320
3592 360 1000 740 or 660 1000
Up to 1.3X drives
1.8X-2.4X slots
21 © 2014 IBM Corporation

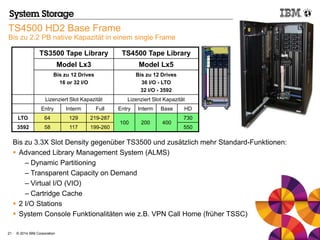

TS3500 Tape Library TS4500 Tape Library
Model Lx3 Model Lx5
Bis zu 12 Drives
16 or 32 I/O
Bis zu 12 Drives
36 I/O - LTO
32 I/O - 3592
Lizenziert Slot Kapazität Lizenziert Slot Kapazität
Entry Interm Full Entry Interm Base HD
LTO 64 129 219-287
100 200 400
730
3592 58 117 199-260 550
TS4500 HD2 Base Frame
Bis zu 2.2 PB native Kapazität in einem single Frame
Bis zu 3.3X Slot Density gegenüber TS3500 und zusätzlich mehr Standard-Funktionen:
 Advanced Library Management System (ALMS)
– Dynamic Partitioning
– Transparent Capacity on Demand
– Virtual I/O (VIO)
– Cartridge Cache
 2 I/O Stations
 System Console Funktionalitäten wie z.B. VPN Call Home (früher TSSC)
22 © 2014 IBM Corporation
TS4500 HD2 Drive Expansion Frames
Bis zu 2.4X Slot Density, bis zu 1.3X Drive Density
TS3500 Expansion TS4500 Expansion
Model Dx3 Model Dx5
Bis zu 12 Drives Bis zu 16 Drives
Lizenziert Slot Kapazität Lizenziert Slot Kapazität
Base Base
HD w/
I/O
HD w/o
I/O
LTO 396-440
500
882 970
3592 360-400 660 740
 Neue HD Capacity on Demand Option
 Bis zu 2 I/O Stations
 Keine Reduzierung der Kapazität bei
Laufwerkseinbau
23 © 2014 IBM Corporation
TS4500 Frame 1
Lx5 Dx5 Sx5
Up to 12 Drives
Storage
only
Lizenziert Slot Kapazität
LTO 730 774 1054
3592 550 590 798
TS4500 flexibles Wachstum
Erweiterung nach links oder rechts möglich
TS4500 Frame 2+
Lx5 Dx5 Sx5
Up to 16 Drives
Storage
only
Lizenziert Slot Kapazität
LTO 882 970 1320
3592 660 740 1000
 Kassetten-Slots sind physikalisch
installiert und werden per CoD
Lizenz freigeschaltet
 Am linken Frame sind die linken
Slots inaktiv
24 © 2014 IBM Corporation
TS4500 Capacity on Demand Optionen
Lizenz Frameposition Drives Slots Jaguar Slots LTO
Lx5 Entry 1. 1-12 100 100
Intermediate 1. 1-12 200 200
Base 1. 0-12 400 400
Base 2.+ 0-16 400 400
HD CoD 1. 0-12 550 730
HD CoD 2.+ 0-16 660 882
Hinweis: Für mehr als ein Frame ist mindestens Base-Lizenz im L-Frame notwendig!
Dx5 Base 1. 1-12 500 500
Base 2.+ 1-16 500 500
HD CoD 1. 0-12 590 774
HD CoD 2.+ 0-16 740 970
Sx5 Base Any 0 600 660
HD CoD 1. 0 798 1054
HD CoD 2.+ 0 1000 1320
25 © 2014 IBM Corporation
TS4500 control - Magazine I/O
26 © 2014 IBM Corporation
TS4500 G4 Control System – Integriertes Management
Support
Tape System Service Console
(TSSC) capabilities
(integrated)
Admin and Service LANs
Monitoring
Email (SMTP), syslog, SNMP,
mobile
(integriert und verbessert)
Management
GUI/CLI
(verbessert)
Other
LDAP, DNS, NTP, SSL
(integriert und
verbessert)
Integrated
Management
Console (IMC)
Reporting
Tape System Reporter
(integriert und verbessert)
27 © 2014 IBM Corporation
TS4500 G4 Control System – Verbessertes Ease-of-use
XIV-like GUI
Integrated
Management
Console (IMC)
Management Console kann links od
rechts installiert werden
28 © 2014 IBM Corporation
TS4500 G4 Control System – Improved Ease-of-Use
GUI Example: At-a-Glance and Actionable Status
29 © 2014 IBM Corporation
Coming soon to an iTunes store near you
IBM Storage Mobile Dashboard support for TS4500
30 © 2014 IBM Corporation
 10U Rack Space über jeden
TS3500 oder TS4500 Frame
möglich
 Möglichkeit der Installation von
Komponenten mit “zero footprint”
wie:
 FC Switches, Ethernet switches,
IBM FlashSystems, IBM
Disk/Storwize und/oder Servers
Neue Option für Rackspace – 3584 – TR1
31 © 2014 IBM Corporation
TS4500 - Overview
1Non-HA, service clearance not included, 1 LTO drive:160
cartridges, all capacities native
Learn More: http://www.ibm.com/storage/tape/ts4500
What’s new:
 High Density Library and Drive Frame
 Simplified GUI
 2 way scale-out
 Mobile Management
Client Value
 Reduce TCO
 Higher Density in same space
 Ease of expansion of existing frames
 Faster Update operations for reduced down time
 Integrated management and Analytics
Store Up to 2,4 PB in a
Single Frame (0,9 m²)
Density superiority extends to
enterprise drives with TS1150
announcement in Q4 2014
32 © 2014 IBM Corporation32
Infos / Find me on:
http://sepp4backup.blogspot.de/
https://www.xing.com/profile/Josef_Weingand
http://www.linkedin.com/pub/josef-weingand/2/788/300
http://www.facebook.com/josef.weingand
33 © 2014 IBM Corporation33
34 © 2014 IBM Corporation
Disclaimers
The performance data contained herein was obtained in a controlled environment based on the use of specific
data. Actual results that may be obtained in other operating environments may vary significantly. These values
do not constitute a guarantee of performance.
Product data is accurate as of initial publication and is subject to change without notice.
No part of this presentation may be reproduced or transmitted in any form without written permission from IBM
Corporation.
References in this document to IBM products, programs, or services do not imply that IBM intends to make
these available in all countries in which IBM operates. Any reference to an IBM program product in this
document is not intended to state or imply that only IBM's program product may be used. Any functionally
equivalent program may be used instead.
The information provided in this document has not been submitted to any formal IBM test and is distributed "As
Is" basis without any warranty either express or implied. The use of this information or the implementation of
any of these techniques is a customer responsibility and depends on the customer's ability to evaluate and
integrate them into their operating environment.
While each item may have been reviewed by IBM for accuracy in a specific situation, there is no guarantee that
the same or similar results will be obtained elsewhere. Customers attempting to adapt these techniques to their
own environments do so at their own risk.
35 © 2014 IBM Corporation
Trademarks
The following terms are trademarks or registered trademarks of the IBM Corporation in either the United States,
other countries or both.
IBM, S/390, ES/3090, ES/9000, AS/400, RS/6000, MVS/ESA, OS/390, VM/ESA, VSE, TPF, OS/2, OS/400, AIX,
DFSMS/MVS, DFSMS/VM, ADSTAR Distributed Storage Manager, DFSMSdfp, DFSMSdss, DFSMShsm,
DFSMSrmm,
FICON, ESCON, Magstar, Seascape
Other company, product, and service names mentioned may be trademarks or registered trademarks of their
respective companies.
Windows NT is a registered trademark of Microsoft Corporation.

Weitere ähnliche Inhalte

Was ist angesagt?

The Great Debate: PostgreSQL vs MySQL
The Great Debate: PostgreSQL vs MySQLThe Great Debate: PostgreSQL vs MySQL
The Great Debate: PostgreSQL vs MySQLEDB

Tech Talk: RocksDB Slides by Dhruba Borthakur & Haobo Xu of Facebook
Tech Talk: RocksDB Slides by Dhruba Borthakur & Haobo Xu of FacebookTech Talk: RocksDB Slides by Dhruba Borthakur & Haobo Xu of Facebook
Tech Talk: RocksDB Slides by Dhruba Borthakur & Haobo Xu of FacebookThe Hive

Ceph Performance and Sizing Guide
Ceph Performance and Sizing GuideCeph Performance and Sizing Guide
Ceph Performance and Sizing GuideJose De La Rosa

Siligong.Data - May 2021 - Transforming your analytics workflow with dbt
Siligong.Data - May 2021 - Transforming your analytics workflow with dbtSiligong.Data - May 2021 - Transforming your analytics workflow with dbt
Siligong.Data - May 2021 - Transforming your analytics workflow with dbtJon Su

Ceph and RocksDB
Ceph and RocksDBCeph and RocksDB
Ceph and RocksDBSage Weil

Optimizing Performance in Rust for Low-Latency Database Drivers
Optimizing Performance in Rust for Low-Latency Database DriversOptimizing Performance in Rust for Low-Latency Database Drivers
Optimizing Performance in Rust for Low-Latency Database DriversScyllaDB

Designing Apache Hudi for Incremental Processing With Vinoth Chandar and Etha...
Designing Apache Hudi for Incremental Processing With Vinoth Chandar and Etha...Designing Apache Hudi for Incremental Processing With Vinoth Chandar and Etha...
Designing Apache Hudi for Incremental Processing With Vinoth Chandar and Etha...HostedbyConfluent

Hyperspace: An Indexing Subsystem for Apache Spark
Hyperspace: An Indexing Subsystem for Apache SparkHyperspace: An Indexing Subsystem for Apache Spark
Hyperspace: An Indexing Subsystem for Apache SparkDatabricks

【Interop Tokyo 2023】ShowNetにおけるジュニパーネットワークスの取り組み
【Interop Tokyo 2023】ShowNetにおけるジュニパーネットワークスの取り組み【Interop Tokyo 2023】ShowNetにおけるジュニパーネットワークスの取り組み
【Interop Tokyo 2023】ShowNetにおけるジュニパーネットワークスの取り組みJuniper Networks (日本)

[AIX] RDX Device Backup Guide
[AIX] RDX Device Backup Guide[AIX] RDX Device Backup Guide
[AIX] RDX Device Backup GuideCheolHee Han

MySQL Replication Performance Tuning for Fun and Profit!
MySQL Replication Performance Tuning for Fun and Profit!MySQL Replication Performance Tuning for Fun and Profit!
MySQL Replication Performance Tuning for Fun and Profit!Vitor Oliveira

Ceph Object Storage Performance Secrets and Ceph Data Lake Solution
Ceph Object Storage Performance Secrets and Ceph Data Lake SolutionCeph Object Storage Performance Secrets and Ceph Data Lake Solution
Ceph Object Storage Performance Secrets and Ceph Data Lake SolutionKaran Singh

Ceph: Open Source Storage Software Optimizations on Intel® Architecture for C...
Ceph: Open Source Storage Software Optimizations on Intel® Architecture for C...Ceph: Open Source Storage Software Optimizations on Intel® Architecture for C...
Ceph: Open Source Storage Software Optimizations on Intel® Architecture for C...Odinot Stanislas

The Forefront of the Development for NVDIMM on Linux Kernel
The Forefront of the Development for NVDIMM on Linux KernelThe Forefront of the Development for NVDIMM on Linux Kernel
The Forefront of the Development for NVDIMM on Linux KernelYasunori Goto

Running Apache Spark on a High-Performance Cluster Using RDMA and NVMe Flash ...
Running Apache Spark on a High-Performance Cluster Using RDMA and NVMe Flash ...Running Apache Spark on a High-Performance Cluster Using RDMA and NVMe Flash ...
Running Apache Spark on a High-Performance Cluster Using RDMA and NVMe Flash ...Databricks

Supermicro Servers with Micron DDR5 & SSDs: Accelerating Real World Workloads
Supermicro Servers with Micron DDR5 & SSDs: Accelerating Real World WorkloadsSupermicro Servers with Micron DDR5 & SSDs: Accelerating Real World Workloads
Supermicro Servers with Micron DDR5 & SSDs: Accelerating Real World WorkloadsRebekah Rodriguez

Hudi: Large-Scale, Near Real-Time Pipelines at Uber with Nishith Agarwal and ...
Hudi: Large-Scale, Near Real-Time Pipelines at Uber with Nishith Agarwal and ...Hudi: Large-Scale, Near Real-Time Pipelines at Uber with Nishith Agarwal and ...
Hudi: Large-Scale, Near Real-Time Pipelines at Uber with Nishith Agarwal and ...Databricks

Internet Week 2018 知っておくべきIPv6とセキュリティの話
Internet Week 2018 知っておくべきIPv6とセキュリティの話Internet Week 2018 知っておくべきIPv6とセキュリティの話
Internet Week 2018 知っておくべきIPv6とセキュリティの話Akira Nakagawa


Was ist angesagt? (20)

The Great Debate: PostgreSQL vs MySQL
The Great Debate: PostgreSQL vs MySQLThe Great Debate: PostgreSQL vs MySQL
The Great Debate: PostgreSQL vs MySQL

TripleO Deep Dive
TripleO Deep DiveTripleO Deep Dive
TripleO Deep Dive

Tech Talk: RocksDB Slides by Dhruba Borthakur & Haobo Xu of Facebook
Tech Talk: RocksDB Slides by Dhruba Borthakur & Haobo Xu of FacebookTech Talk: RocksDB Slides by Dhruba Borthakur & Haobo Xu of Facebook
Tech Talk: RocksDB Slides by Dhruba Borthakur & Haobo Xu of Facebook

Ceph Performance and Sizing Guide
Ceph Performance and Sizing GuideCeph Performance and Sizing Guide
Ceph Performance and Sizing Guide

Siligong.Data - May 2021 - Transforming your analytics workflow with dbt
Siligong.Data - May 2021 - Transforming your analytics workflow with dbtSiligong.Data - May 2021 - Transforming your analytics workflow with dbt
Siligong.Data - May 2021 - Transforming your analytics workflow with dbt

Ceph and RocksDB
Ceph and RocksDBCeph and RocksDB
Ceph and RocksDB

WiredTigerを詳しく説明
WiredTigerを詳しく説明WiredTigerを詳しく説明
WiredTigerを詳しく説明

Optimizing Performance in Rust for Low-Latency Database Drivers
Optimizing Performance in Rust for Low-Latency Database DriversOptimizing Performance in Rust for Low-Latency Database Drivers
Optimizing Performance in Rust for Low-Latency Database Drivers

Designing Apache Hudi for Incremental Processing With Vinoth Chandar and Etha...
Designing Apache Hudi for Incremental Processing With Vinoth Chandar and Etha...Designing Apache Hudi for Incremental Processing With Vinoth Chandar and Etha...
Designing Apache Hudi for Incremental Processing With Vinoth Chandar and Etha...

Hyperspace: An Indexing Subsystem for Apache Spark
Hyperspace: An Indexing Subsystem for Apache SparkHyperspace: An Indexing Subsystem for Apache Spark
Hyperspace: An Indexing Subsystem for Apache Spark

【Interop Tokyo 2023】ShowNetにおけるジュニパーネットワークスの取り組み
【Interop Tokyo 2023】ShowNetにおけるジュニパーネットワークスの取り組み【Interop Tokyo 2023】ShowNetにおけるジュニパーネットワークスの取り組み
【Interop Tokyo 2023】ShowNetにおけるジュニパーネットワークスの取り組み

[AIX] RDX Device Backup Guide
[AIX] RDX Device Backup Guide[AIX] RDX Device Backup Guide
[AIX] RDX Device Backup Guide

MySQL Replication Performance Tuning for Fun and Profit!
MySQL Replication Performance Tuning for Fun and Profit!MySQL Replication Performance Tuning for Fun and Profit!
MySQL Replication Performance Tuning for Fun and Profit!

Ceph Object Storage Performance Secrets and Ceph Data Lake Solution
Ceph Object Storage Performance Secrets and Ceph Data Lake SolutionCeph Object Storage Performance Secrets and Ceph Data Lake Solution
Ceph Object Storage Performance Secrets and Ceph Data Lake Solution

Ceph: Open Source Storage Software Optimizations on Intel® Architecture for C...
Ceph: Open Source Storage Software Optimizations on Intel® Architecture for C...Ceph: Open Source Storage Software Optimizations on Intel® Architecture for C...
Ceph: Open Source Storage Software Optimizations on Intel® Architecture for C...

The Forefront of the Development for NVDIMM on Linux Kernel
The Forefront of the Development for NVDIMM on Linux KernelThe Forefront of the Development for NVDIMM on Linux Kernel
The Forefront of the Development for NVDIMM on Linux Kernel

Running Apache Spark on a High-Performance Cluster Using RDMA and NVMe Flash ...
Running Apache Spark on a High-Performance Cluster Using RDMA and NVMe Flash ...Running Apache Spark on a High-Performance Cluster Using RDMA and NVMe Flash ...
Running Apache Spark on a High-Performance Cluster Using RDMA and NVMe Flash ...

Supermicro Servers with Micron DDR5 & SSDs: Accelerating Real World Workloads
Supermicro Servers with Micron DDR5 & SSDs: Accelerating Real World WorkloadsSupermicro Servers with Micron DDR5 & SSDs: Accelerating Real World Workloads
Supermicro Servers with Micron DDR5 & SSDs: Accelerating Real World Workloads

Hudi: Large-Scale, Near Real-Time Pipelines at Uber with Nishith Agarwal and ...
Hudi: Large-Scale, Near Real-Time Pipelines at Uber with Nishith Agarwal and ...Hudi: Large-Scale, Near Real-Time Pipelines at Uber with Nishith Agarwal and ...
Hudi: Large-Scale, Near Real-Time Pipelines at Uber with Nishith Agarwal and ...

Internet Week 2018 知っておくべきIPv6とセキュリティの話
Internet Week 2018 知っておくべきIPv6とセキュリティの話Internet Week 2018 知っておくべきIPv6とセキュリティの話
Internet Week 2018 知っておくべきIPv6とセキュリティの話


Andere mochten auch

Implementing an effective NDMP backup solution on IBM Storwize V7000 Unified ...
Implementing an effective NDMP backup solution on IBM Storwize V7000 Unified ...Implementing an effective NDMP backup solution on IBM Storwize V7000 Unified ...
Implementing an effective NDMP backup solution on IBM Storwize V7000 Unified ...IBM India Smarter Computing

The future of tape april 16
The future of tape april 16The future of tape april 16
The future of tape april 16Josef Weingand

TS1150 Webinar Slides
TS1150 Webinar SlidesTS1150 Webinar Slides
TS1150 Webinar Slidesspectralogic

Storage Cloud and Spectrum deck March 2016
Storage Cloud and Spectrum deck March 2016Storage Cloud and Spectrum deck March 2016
Storage Cloud and Spectrum deck March 2016Joe Krotz

Las 7 maravillas del mundo
Las 7 maravillas del mundoLas 7 maravillas del mundo
Las 7 maravillas del mundohilario486

Que son las RSS
Que son las RSSQue son las RSS
Que son las RSSJohannat11

December 2013 Posting List
December 2013 Posting ListDecember 2013 Posting List
December 2013 Posting ListJohn Rust

Sitio web historia del mundo
Sitio web historia del mundoSitio web historia del mundo
Sitio web historia del mundoyajaira852

Historia de-la-informatica
Historia de-la-informaticaHistoria de-la-informatica
Historia de-la-informaticaYoulv95

Fun-Campaigning SJ Niederösterreich
Fun-Campaigning SJ NiederösterreichFun-Campaigning SJ Niederösterreich
Fun-Campaigning SJ NiederösterreichBernhard Grizzly

Seenachtsfest sgs 2012
Seenachtsfest sgs 2012Seenachtsfest sgs 2012
Seenachtsfest sgs 2012kaufhold_1


Andere mochten auch (20)

Implementing an effective NDMP backup solution on IBM Storwize V7000 Unified ...
Implementing an effective NDMP backup solution on IBM Storwize V7000 Unified ...Implementing an effective NDMP backup solution on IBM Storwize V7000 Unified ...
Implementing an effective NDMP backup solution on IBM Storwize V7000 Unified ...

The future of tape april 16
The future of tape april 16The future of tape april 16
The future of tape april 16

TS1150 Webinar Slides
TS1150 Webinar SlidesTS1150 Webinar Slides
TS1150 Webinar Slides

Storage Cloud and Spectrum deck March 2016
Storage Cloud and Spectrum deck March 2016Storage Cloud and Spectrum deck March 2016
Storage Cloud and Spectrum deck March 2016

Precursores de la aviación argentina
Precursores de la aviación argentinaPrecursores de la aviación argentina
Precursores de la aviación argentina

Investigación preliminar
Investigación preliminarInvestigación preliminar
Investigación preliminar

Las 7 maravillas del mundo
Las 7 maravillas del mundoLas 7 maravillas del mundo
Las 7 maravillas del mundo

Que son las RSS
Que son las RSSQue son las RSS
Que son las RSS

December 2013 Posting List
December 2013 Posting ListDecember 2013 Posting List
December 2013 Posting List

Recherche4953 (1)
Recherche4953 (1)Recherche4953 (1)
Recherche4953 (1)

Madimed
MadimedMadimed
Madimed

Viaje de Magallanes - Elcano
Viaje de Magallanes -  ElcanoViaje de Magallanes -  Elcano
Viaje de Magallanes - Elcano

Ava
AvaAva
Ava

Sitio web historia del mundo
Sitio web historia del mundoSitio web historia del mundo
Sitio web historia del mundo

Tècnicas de estudio
Tècnicas de estudioTècnicas de estudio
Tècnicas de estudio

Clase de panorama internacional
Clase de panorama internacionalClase de panorama internacional
Clase de panorama internacional

Historia de-la-informatica
Historia de-la-informaticaHistoria de-la-informatica
Historia de-la-informatica

Robots manu y fran
Robots manu y franRobots manu y fran
Robots manu y fran

Fun-Campaigning SJ Niederösterreich
Fun-Campaigning SJ NiederösterreichFun-Campaigning SJ Niederösterreich
Fun-Campaigning SJ Niederösterreich

Seenachtsfest sgs 2012
Seenachtsfest sgs 2012Seenachtsfest sgs 2012
Seenachtsfest sgs 2012


Ähnlich wie Ibm tape library ts4500

Die IBM 3592 Speicherlösung: Ein Vorgeschmack auf die Zukunft (Anne Ingenhaag)
Die IBM 3592 Speicherlösung: Ein Vorgeschmack auf die Zukunft (Anne Ingenhaag)Die IBM 3592 Speicherlösung: Ein Vorgeschmack auf die Zukunft (Anne Ingenhaag)
Die IBM 3592 Speicherlösung: Ein Vorgeschmack auf die Zukunft (Anne Ingenhaag)data://disrupted®

Speichermedium Tape – Warum es keine Alternative gibt – data://disrupted® 2020
Speichermedium Tape – Warum es keine Alternative gibt – data://disrupted® 2020Speichermedium Tape – Warum es keine Alternative gibt – data://disrupted® 2020
Speichermedium Tape – Warum es keine Alternative gibt – data://disrupted® 2020data://disrupted®

Cyber Crime leeds to Tape Air-Gap Protection
Cyber Crime leeds to Tape Air-Gap ProtectionCyber Crime leeds to Tape Air-Gap Protection
Cyber Crime leeds to Tape Air-Gap ProtectionJosef Weingand

Josua Braun, Senior Marketing Manager Storage @ Netgear
Josua Braun, Senior Marketing Manager Storage @ NetgearJosua Braun, Senior Marketing Manager Storage @ Netgear
Josua Braun, Senior Marketing Manager Storage @ NetgearNetgear_Business_DE

Presentation Netgear ReadyDATA Launch, 11. Juli 2013
Presentation Netgear ReadyDATA Launch, 11. Juli 2013Presentation Netgear ReadyDATA Launch, 11. Juli 2013
Presentation Netgear ReadyDATA Launch, 11. Juli 2013Netgear_Business_DE

Klonen von Exadata-Datenbanken mit der Oracle ZFS Appliance - Ein Erfahrungsb...
Klonen von Exadata-Datenbanken mit der Oracle ZFS Appliance - Ein Erfahrungsb...Klonen von Exadata-Datenbanken mit der Oracle ZFS Appliance - Ein Erfahrungsb...
Klonen von Exadata-Datenbanken mit der Oracle ZFS Appliance - Ein Erfahrungsb...Loopback.ORG

AdminCamp 2014: Quo Vadis – Wohin mit IBM Notes/Domino?
AdminCamp 2014: Quo Vadis – Wohin mit IBM Notes/Domino?AdminCamp 2014: Quo Vadis – Wohin mit IBM Notes/Domino?
AdminCamp 2014: Quo Vadis – Wohin mit IBM Notes/Domino?panagenda

»RAIDmate 5« birgt 3,75 TByte auf kleinstem Raum - speicherguide.de
»RAIDmate 5« birgt 3,75 TByte auf kleinstem Raum - speicherguide.de»RAIDmate 5« birgt 3,75 TByte auf kleinstem Raum - speicherguide.de
»RAIDmate 5« birgt 3,75 TByte auf kleinstem Raum - speicherguide.depaul shelley

Lotus Foundations Workshop Teil1
Lotus Foundations Workshop Teil1Lotus Foundations Workshop Teil1
Lotus Foundations Workshop Teil1Andreas Schulte

Josef Hanschitz (Hewlett Packard)
Josef Hanschitz (Hewlett Packard)Josef Hanschitz (Hewlett Packard)
Josef Hanschitz (Hewlett Packard)Agenda Europe 2035

Data Domain Backup & Recovery
Data Domain Backup & RecoveryData Domain Backup & Recovery
Data Domain Backup & Recoverynetlogix

Storage Days 2017 - Manuel Namuth - "Flash auf Diät – Selektive Deduplizierun...
Storage Days 2017 - Manuel Namuth - "Flash auf Diät – Selektive Deduplizierun...Storage Days 2017 - Manuel Namuth - "Flash auf Diät – Selektive Deduplizierun...
Storage Days 2017 - Manuel Namuth - "Flash auf Diät – Selektive Deduplizierun...Fujitsu Central Europe

X Tour in Hamburg
X Tour in HamburgX Tour in Hamburg
X Tour in HamburgNEXTtour


Ähnlich wie Ibm tape library ts4500 (20)

Die IBM 3592 Speicherlösung: Ein Vorgeschmack auf die Zukunft (Anne Ingenhaag)
Die IBM 3592 Speicherlösung: Ein Vorgeschmack auf die Zukunft (Anne Ingenhaag)Die IBM 3592 Speicherlösung: Ein Vorgeschmack auf die Zukunft (Anne Ingenhaag)
Die IBM 3592 Speicherlösung: Ein Vorgeschmack auf die Zukunft (Anne Ingenhaag)

Ibm tape storage2day
Ibm tape storage2dayIbm tape storage2day
Ibm tape storage2day

Speichermedium Tape – Warum es keine Alternative gibt – data://disrupted® 2020
Speichermedium Tape – Warum es keine Alternative gibt – data://disrupted® 2020Speichermedium Tape – Warum es keine Alternative gibt – data://disrupted® 2020
Speichermedium Tape – Warum es keine Alternative gibt – data://disrupted® 2020

Storage Trends für KMU
Storage Trends für KMUStorage Trends für KMU
Storage Trends für KMU

Cyber Crime leeds to Tape Air-Gap Protection
Cyber Crime leeds to Tape Air-Gap ProtectionCyber Crime leeds to Tape Air-Gap Protection
Cyber Crime leeds to Tape Air-Gap Protection

Josua Braun, Senior Marketing Manager Storage @ Netgear
Josua Braun, Senior Marketing Manager Storage @ NetgearJosua Braun, Senior Marketing Manager Storage @ Netgear
Josua Braun, Senior Marketing Manager Storage @ Netgear

Festplattenpräsentation
FestplattenpräsentationFestplattenpräsentation
Festplattenpräsentation

Presentation Netgear ReadyDATA Launch, 11. Juli 2013
Presentation Netgear ReadyDATA Launch, 11. Juli 2013Presentation Netgear ReadyDATA Launch, 11. Juli 2013
Presentation Netgear ReadyDATA Launch, 11. Juli 2013

Klonen von Exadata-Datenbanken mit der Oracle ZFS Appliance - Ein Erfahrungsb...
Klonen von Exadata-Datenbanken mit der Oracle ZFS Appliance - Ein Erfahrungsb...Klonen von Exadata-Datenbanken mit der Oracle ZFS Appliance - Ein Erfahrungsb...
Klonen von Exadata-Datenbanken mit der Oracle ZFS Appliance - Ein Erfahrungsb...

AdminCamp 2014: Quo Vadis – Wohin mit IBM Notes/Domino?
AdminCamp 2014: Quo Vadis – Wohin mit IBM Notes/Domino?AdminCamp 2014: Quo Vadis – Wohin mit IBM Notes/Domino?
AdminCamp 2014: Quo Vadis – Wohin mit IBM Notes/Domino?

in memory datenbanken
in memory datenbankenin memory datenbanken
in memory datenbanken

»RAIDmate 5« birgt 3,75 TByte auf kleinstem Raum - speicherguide.de
»RAIDmate 5« birgt 3,75 TByte auf kleinstem Raum - speicherguide.de»RAIDmate 5« birgt 3,75 TByte auf kleinstem Raum - speicherguide.de
»RAIDmate 5« birgt 3,75 TByte auf kleinstem Raum - speicherguide.de

SuperSUSE – die Lösung für dynamisch wachsenden Speicher
SuperSUSE – die Lösung für dynamisch wachsenden SpeicherSuperSUSE – die Lösung für dynamisch wachsenden Speicher
SuperSUSE – die Lösung für dynamisch wachsenden Speicher

Speichernetzwerke
SpeichernetzwerkeSpeichernetzwerke
Speichernetzwerke

Lotus Foundations Workshop Teil1
Lotus Foundations Workshop Teil1Lotus Foundations Workshop Teil1
Lotus Foundations Workshop Teil1

Josef Hanschitz (Hewlett Packard)
Josef Hanschitz (Hewlett Packard)Josef Hanschitz (Hewlett Packard)
Josef Hanschitz (Hewlett Packard)

Data Domain Backup & Recovery
Data Domain Backup & RecoveryData Domain Backup & Recovery
Data Domain Backup & Recovery

Synology Workshop07 06
Synology Workshop07 06Synology Workshop07 06
Synology Workshop07 06

Storage Days 2017 - Manuel Namuth - "Flash auf Diät – Selektive Deduplizierun...
Storage Days 2017 - Manuel Namuth - "Flash auf Diät – Selektive Deduplizierun...Storage Days 2017 - Manuel Namuth - "Flash auf Diät – Selektive Deduplizierun...
Storage Days 2017 - Manuel Namuth - "Flash auf Diät – Selektive Deduplizierun...

X Tour in Hamburg
X Tour in HamburgX Tour in Hamburg
X Tour in Hamburg


Ibm tape library ts4500

  • 1. © 2014 IBM Corporation IBM “Tape” Update IBM TS4500 Tape Library Josef(Sepp) Weingand Sales Consultant - Data Protection&Retention Infos / Find me on: http://sepp4backup.blogspot.de/ https://www.xing.com/profile/Josef_Weingand http://www.linkedin.com/pub/josef-weingand/2/788/300 http://www.facebook.com/josef.weingand http://de.slideshare.net/JosefWeingand https://www.xing.com/net/ibmdataprotection
  • 2. 2 © 2014 IBM Corporation Daten sind die neuen natürlichen Ressourcen 80% aller Daten sind unstructured Data 90% aller Daten wurden in den letzten 2 Jahren erzeugt 1 Millarde connected Devices erzeugen 2.5 Quintillion Bytes data / day 1 von 2 Business Leaders haben keinen Zugriff auf Daten die sie benötigen würden 83% aller CIOs bezeichnen BI und Analytics als Teil deren Visionen 2.2X Wahrscheinlicher, dass Top Performer nutzen Business Analytics
  • 3. 3 © 2014 IBM Corporation Datenwachstum und die Lücke mit Disktechnologie 0 5 10 15 20 25 30 2012 2013 2014 2015 2016 2017 2018 2019 2020 2021 2022 Datenwachstum und Storagetechnologie Disk Datenwachstum Backup&Archive Tape Lücke 35fach -> Tape Backup ist nicht tot! Lücke 15fach -> LTFS 35% pa 15% pa 25% pa 45% pa 50% pa • In 3 Jahren 2,5fache Menge an HDDs notwendig = 2,5fache Kosten • Beispiel: • Heute: DiskBackup mit 600TB ~ 300 HDDs/7,5 KW • in 3 Jahren 1,8 PB ~ 750 HDDs/18,7KW • In 6 Jahren 7fache Menge an HDDs notwendig = 7fache Kosten
  • 4. 4 © 2014 IBM Corporation Tape ist tot hat eine große Zukunft vor sich!  Stetiges Datenwachstum  Disk: derzeit keine wesentliche Steigerung der Kapazität (Areal Density) möglich  Tape: Steigerung der Kapazität von 40-60% pro Jahr möglich mit Tape  2010: 35 TB Demonstration  2014: 158 TB Demonstration  1/5 der Kosten von Disk  275x zuverlässiger als Disk*  Einsatzmöglichkeiten mit LTFS erweitern sich enorm:  Unstructured Data  Cloud Speicher  Film, Healthcare, etc. Tape 2002- 2010 demos ~60%/yr * Henry Newman, Instrumental Inc., April 19, 2014 * Decad, Fontana, Hetzler – IBM Journal Data Growth
  • 5. 5 © 2014 IBM Corporation Tape Entwicklung: Linear Tape File System (LTFS) => Tape File System  Tape wie „USB-Stick“  Tape wird als Filesystem dargestellt  Für Single-Drive und Library  Neue Einsatzgebiete für Tape mit LTFS  Einfache Archivierung  Healthcare (Röntgen)  Videoüberwachung  Datentransfer / austausch  …  Integriert in GPFS FilesCartridge1 Library Cartridge2
  • 6. 6 © 2014 IBM Corporation Linear Tape File System (LTFS) => Tape File System  LTFS für Single-Drive und Library • LTO5, LTO6 und TS1140 • TS3500, TS31/3200, TS3310 und TS2900  Phase 1: Single Drive Edition  IBM Entwicklung • Open Source  LTFS mit einzelnem Laufwerk  Einsatzmöglichkeiten: • Datenaustausch, „Video“ Recorder, Etc  Phase 2: Library Edition  IBM unique  Tape Library stellt sich als File System dar  Einsatzmöglichkeiten: • „Low Cost“ Archivierung: Tape als NAS, FTP-Server, etc.  Phase 3: Software Integration  LTFS Storage Manager • Archivierung von „Content rich“ Daten  GPFS Integration • Kostengünstiger Massenspeicher für riesige unstrukturierte Daten
  • 7. 7 © 2014 IBM Corporation7 Creating Smarter Storage Systems • Nahtlose Virtualisierung von Storage Tiers • Ein einziger “Universal Namespace” für alle Filedaten • Policy basierendes Fileplacement • Optimiert nach Performance und Kosten • Zugriff von überall zu jeder Zeit und in jedem Format • Sicherheit und Zugriffschutz • Skalierbar, low cost • Open, Non-proprietary, Cross Platform Ziel: Multi-site access FileByte HDD TapeFile Access Tape Tape Die Anforderung: Non-proprietary policy based, low cost, scalable Storage Die Lösung: IBM GPFS mit IBM LTFS EE & Tape Policy Based File Placement
  • 8. 8 © 2014 IBM Corporation GPFS&LTFS EE Anwendungsmöglichkeiten Archivierung Archivierung großer Datenmengen Lange Aufbewahrungszeiten Backup Einfache Backup Lösung Einfacher Datenzugriff und Restore Long-term Retention Einfache, regelbasierende Datenmigration Scale-out NAS File System Langzeit Speicherung von File-Daten Cloud Langzeitspeicherung Einfacher Datenzugriff Tiered Storage Einfache, regelbasierende Datenmigration Simplicity * TCO * Standard Format
  • 9. 9 © 2014 IBM Corporation IBM LTO Generation 6  Schneller und größer zum besseren Peis/Leistungsverhältnis  2,5 TB native Kapazität ca  6,25 TB mit Kompression (2,5:1)  160 MB/s native Durchsatz -ca 25fache Echtzeit Geschwindigkeit • Bei 2,5:1 Kompression 400 MB/sec – max 645 MB/sec • Mit variabler Geschwindigkeit 40 – 160 MB/sec • 14 Speed Matching Geschwindigkeiten • Kein Start/Stop Problem, da kleinste Geschwindigkeit wie bei LTO5 • Neu: 1024 MB Data Buffer  Bessere Kompression 2,5 : 1  Dual Ported 8 Gbit FC oder 6 Gbit SAS • Failover & Loadbalancing Funktionen  Kompatibilität: LTO5 Lesen und Schreiben, LTO4 lesen  Geringerer Stromverbrauch  Tape File System (LTFS)
  • 10. 10 © 2014 IBM Corporation 3592 Generation 4 – TS1140  4 000 GB Kapazität (JC)  Media Re-Use mit JB • JB: 700 GB -> 1 TB -> 1,6 TB  250 MB/sec native Datenrate  Dual-active 8 Gbit FC  Bis zu 700 MB/sec Durchsatz  Giant Magnetoresitive R/W Head mit Aluminium Überzug  32 parallel Tracks (Read/Write)  80 „Passes“ um eine Kassette voll zuschreiben  Sehr schneller Datenzugriff durch  schnellste Spulgeschwindigkeit mit 12,4 m/Sek.  JC Media unwesentlich länger als JB Media  880m Tape Länge mit 6,1 um Dicke  Averg Access Time: 40 sec Upgrademöglichkeit von TS1130 auf TS1140!
  • 11. 11 © 2014 IBM Corporation Any statements regarding IBM's future direction and intent are subject to change or withdrawal without notice, and represent goals and objectives only. LTO Generations LTO-3 LTO-4 LTO-5 LTO-6* LTO-7 LTO-8 Max Native Capacity 400 GB (L3) 800 GB (L4) 1.5 TB (L5) 2.5 TB (L6) Up to 6.4 TB (L7) Up to 12.8 TB (L8) Other Native Capacities 200 GB L2 100 GB L1 R/O 400 GB L3 200 GB L2 R/O 800 GB L4 400 GB L3 R/O 1.5 TB L5 800 GB L4 R/O 2.5 TB L6 1.5 TB L5 R/O 6.4 TB L7 2.5 TB L6 R/O Native Data Rate 80 MB/s 120 MB/s 140 MB/s 160 MB/s Up to 315 MB/s Up to 472 MB/s * Data Compression engine enhancement from 2:1 to 2.5:1 TS1100 Generations Gen-1 3592 J1A Gen-2 TS1120 Gen-3 TS1130 Gen-4 TS1140 Gen-5 Gen-6 Max Native Capacity 300 GB (JA) 700 GB (JB) 1.0 TB (JB) 4.0 TB (JC) 8-10 TB (JD) 14-20 TB (JD) Other Native Capacities with Media Reuse 500 GB JA 640 GB JA 1.6 TB JB 640 GB JA R/O 6-8 TB JC 6-8 TB JC Native Data Rate 40 MB/s 100 MB/s 160 MB/s 250 MB/s Up to 360 MB/s Up to 540 MB/s IBM Tape Drive Roadmaps 2003 2005 2007 2009 2012 2006 2008 2011
  • 12. 12 © 2014 IBM Corporation IBM TS3500 (3584) UltraScalable Tape Library  Enterprise Tape Library  Modulares skalierbares Design  Von 58 bis 20 087 Kassetten  Mit Shuttel bis zu 300 000 Kassetten  Hochverfügbarkeits/Enterprise Features  Dual Accessor – HA (optional), Dual Gripper (standard)  Redundante Power (standard),  Redundant Library Kontroller und Kontrollpfade  Laufwerke  LTO Gen1, Gen2, Gen3, Gen4, Gen5, Gen6  TS11x0 Gen1, Gen2, Gen3 und Gen4  Geringster Stromverbrauch von nur (durchs.)185 W  Library Frame  Bis zu 287 Slots  Bis zu 12 Drives  Erweiterungs Frame  Bis zu 440  Bis zu 12 Drives  High Density Frames  Bis zu 1320
  • 13. 13 © 2014 IBM Corporation Base frame (Model Lx3) Service bay B 0 - 15 active expansion frames TS3500 Library System besteht aus: 1 - 16 Frames (plus 2 Service Bay Frames bei HA) 1 - 192 LTO und/oder 3592 Tape Drives 59 - 20,000 Storage Slots Bis zu 180 PB* Storage Capacity 16 - 224 I/O Slots (1 - 14 I/O Stations) 255 Virtual I/O Slots pro Logical Library 1- 2 Accessors (Roboterarme) 0 - 15 Shuttle Connections zu anderen Library Systems * Using TS1140 drives and media at 3:1 compression Service bay A 0 - 15 shuttle connections TS3500 Tape Library Overview
  • 14. 14 © 2014 IBM Corporation 21 PB Video Archive 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Cartridge Locations Locations Used for Mount Tier 4 Tier 3 Tier 2 Tier 1 Tier 0 50 PB Seismic Data Archive 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Cartridge Locations Locations Used for Mount Tier 4 Tier 3 Tier 2 Tier 1 Tier 0 <10% aller Mounts kommen von Tiers 2-5, die durchschnittliche Verzögerung der HD Slots ist < 700 Millisekunden! 3 Kundenbeispiele mit TS3500 HD Slots 2fache verbesserte Slotdichte bei gleichen Mountzeiten 7 PB TSM Backup (860 TB/month) 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Cartridge Locations Locations Used for Mount Tier 5 Tier 4 Tier 3 Tier 2 Tier 1 Tier 0
  • 15. 15 © 2014 IBM Corporation Domino Effekt der Tape Mountzeit 0 5 10 15 20 25 Typical Tape Mount Time (seconds) IBM TS3500 library with HD slots Vendor A library with traditional slots Vendor B library with "filing cabinet" slots Min Config Max Config *Notes: •TS3500 HD average impact of 700 milliseconds based on example case studies •Vendor A mount time comes from public data sheets •Vendor B mount time is an estimate based on public information Niedrige Mountzeit führt zu kleineren Diskbuffern…
  • 16. 16 © 2014 IBM Corporation Entwicklung der IBM TS3500  Seit 2000 auf dem Markt  10 Generationen von Tape Drives 3592 and LTO  Steigerung der Kapazität: 40X  Steigerung des Durchsatzes: 16X  3 Generationen von Stromversorgungen (Power supplies)  Verringerung des Stromverbrauches um mehr als 25%  3 Generationen vom Library Kontroller  Verbesserung der internen Kommunikationsgeschwindigkeit um den Faktor 28  2 Generationen von Storage-Slot Technologie  Verbesserung der Slotdichte um den Faktor 2  Verbesserung der Kapazitätsdichte um den Faktor 30  3 Generationen vom Kassetten Gripper  Viele weitere Verbesserungen mittels Frimwareupgrade  Persistent WWN, Path Failover, Advanced Library Management System, Library Managed Encryption, and Cartridge Cache  …und weiter in 2014….
  • 17. 17 © 2014 IBM Corporation IBM TS4500 17
  • 18. 18 © 2014 IBM Corporation …2014…TS4500  TS4500  Higher Density •Neue HD-Frames mit bis zu 16 Tape Drives • Bis zu 774 Slots und bis zu 12 Tape Drives im 1. Frame • Bis zu 1054 und bis zu 16 Drives in den Erweiterungs-Frames  Ease-of-Use •Neues XIV GUI •Neuer, schnellerer Controller mit mehr Speicher •Neues, verbessertes „Integrated Management“  1H14  Max 4 Frames, Open Systems only  Plan:  16 Frames, zOS  TS3500 Upgrademöglichkeit und Frame Intermix  TS3500 bleibt weiterhin verfügbar  Upgrademöglichkeit  Kein „End-of-Service“ für L/Dx3 Frames 18
  • 19. 19 © 2014 IBM Corporation …2014…TS3500  Verbesserung gegenüber den bestehenden TS3500 Libraries/Frames:  Neues Control System G4 • Schnelleres, einfacheres WebGUI  Neues internes Bussystem • Ethernet anstatt CAN-Bus • Schnellere Firmeware Installation, schnellerer Download von Logs  Neue HD-Frame (3584-xx5) mit Tape Drives für L- und D-Frames • Bis zu 16 Drive  ….und neuer Name: TS4500  Anfangs: • Max 4 Frames, kein HA, kein zOS Support • >4 Frames, HA und zOS Support für 2015 geplant  Produkt Nr. „3584“ bleibt erhalten (Modelle: 3584-L/Dx5)  TS3500 bleibt weiterhin auf dem Markt  Plan: Upgrademöglichkeit in 2015 • Intermix von neuen und „alten“ Frames möglich  Kein „End-of-Service“ für L/Dx3 Frames
  • 20. 20 © 2014 IBM Corporation TS4500 HD2 – Bis zu 3.5X Slot Density TS3500 Leftmost Frame TS4500 Leftmost HD2 Frame Lx3 Lx5 or Dx5 Sx5 12 Drives 32 I/O 12 Drives 0 or 36 I/O – LTO 0 or 32 I/O - 3592 Storage only LTO 219 775 or 731 1055 3592 199 591 or 551 799 2.8X-3.5X slots TS3500 Frame #2+ TS4500 HD2 Frame #2+ Dx3 Sx4 Lx5 or Dx5 Sx5 12 Drives 0 I/O Storage only 16 Drives 0 or 36 I/O - LTO 0 or 32 I/O - 3592 Storage only LTO 396 1320 970 or 882 1320 3592 360 1000 740 or 660 1000 Up to 1.3X drives 1.8X-2.4X slots
  • 21. 21 © 2014 IBM Corporation TS3500 Tape Library TS4500 Tape Library Model Lx3 Model Lx5 Bis zu 12 Drives 16 or 32 I/O Bis zu 12 Drives 36 I/O - LTO 32 I/O - 3592 Lizenziert Slot Kapazität Lizenziert Slot Kapazität Entry Interm Full Entry Interm Base HD LTO 64 129 219-287 100 200 400 730 3592 58 117 199-260 550 TS4500 HD2 Base Frame Bis zu 2.2 PB native Kapazität in einem single Frame Bis zu 3.3X Slot Density gegenüber TS3500 und zusätzlich mehr Standard-Funktionen:  Advanced Library Management System (ALMS) – Dynamic Partitioning – Transparent Capacity on Demand – Virtual I/O (VIO) – Cartridge Cache  2 I/O Stations  System Console Funktionalitäten wie z.B. VPN Call Home (früher TSSC)
  • 22. 22 © 2014 IBM Corporation TS4500 HD2 Drive Expansion Frames Bis zu 2.4X Slot Density, bis zu 1.3X Drive Density TS3500 Expansion TS4500 Expansion Model Dx3 Model Dx5 Bis zu 12 Drives Bis zu 16 Drives Lizenziert Slot Kapazität Lizenziert Slot Kapazität Base Base HD w/ I/O HD w/o I/O LTO 396-440 500 882 970 3592 360-400 660 740  Neue HD Capacity on Demand Option  Bis zu 2 I/O Stations  Keine Reduzierung der Kapazität bei Laufwerkseinbau
  • 23. 23 © 2014 IBM Corporation TS4500 Frame 1 Lx5 Dx5 Sx5 Up to 12 Drives Storage only Lizenziert Slot Kapazität LTO 730 774 1054 3592 550 590 798 TS4500 flexibles Wachstum Erweiterung nach links oder rechts möglich TS4500 Frame 2+ Lx5 Dx5 Sx5 Up to 16 Drives Storage only Lizenziert Slot Kapazität LTO 882 970 1320 3592 660 740 1000  Kassetten-Slots sind physikalisch installiert und werden per CoD Lizenz freigeschaltet  Am linken Frame sind die linken Slots inaktiv
  • 24. 24 © 2014 IBM Corporation TS4500 Capacity on Demand Optionen Lizenz Frameposition Drives Slots Jaguar Slots LTO Lx5 Entry 1. 1-12 100 100 Intermediate 1. 1-12 200 200 Base 1. 0-12 400 400 Base 2.+ 0-16 400 400 HD CoD 1. 0-12 550 730 HD CoD 2.+ 0-16 660 882 Hinweis: Für mehr als ein Frame ist mindestens Base-Lizenz im L-Frame notwendig! Dx5 Base 1. 1-12 500 500 Base 2.+ 1-16 500 500 HD CoD 1. 0-12 590 774 HD CoD 2.+ 0-16 740 970 Sx5 Base Any 0 600 660 HD CoD 1. 0 798 1054 HD CoD 2.+ 0 1000 1320
  • 25. 25 © 2014 IBM Corporation TS4500 control - Magazine I/O
  • 26. 26 © 2014 IBM Corporation TS4500 G4 Control System – Integriertes Management Support Tape System Service Console (TSSC) capabilities (integrated) Admin and Service LANs Monitoring Email (SMTP), syslog, SNMP, mobile (integriert und verbessert) Management GUI/CLI (verbessert) Other LDAP, DNS, NTP, SSL (integriert und verbessert) Integrated Management Console (IMC) Reporting Tape System Reporter (integriert und verbessert)
  • 27. 27 © 2014 IBM Corporation TS4500 G4 Control System – Verbessertes Ease-of-use XIV-like GUI Integrated Management Console (IMC) Management Console kann links od rechts installiert werden
  • 28. 28 © 2014 IBM Corporation TS4500 G4 Control System – Improved Ease-of-Use GUI Example: At-a-Glance and Actionable Status
  • 29. 29 © 2014 IBM Corporation Coming soon to an iTunes store near you IBM Storage Mobile Dashboard support for TS4500
  • 30. 30 © 2014 IBM Corporation  10U Rack Space über jeden TS3500 oder TS4500 Frame möglich  Möglichkeit der Installation von Komponenten mit “zero footprint” wie:  FC Switches, Ethernet switches, IBM FlashSystems, IBM Disk/Storwize und/oder Servers Neue Option für Rackspace – 3584 – TR1
  • 31. 31 © 2014 IBM Corporation TS4500 - Overview 1Non-HA, service clearance not included, 1 LTO drive:160 cartridges, all capacities native Learn More: http://www.ibm.com/storage/tape/ts4500 What’s new:  High Density Library and Drive Frame  Simplified GUI  2 way scale-out  Mobile Management Client Value  Reduce TCO  Higher Density in same space  Ease of expansion of existing frames  Faster Update operations for reduced down time  Integrated management and Analytics Store Up to 2,4 PB in a Single Frame (0,9 m²) Density superiority extends to enterprise drives with TS1150 announcement in Q4 2014
  • 32. 32 © 2014 IBM Corporation32 Infos / Find me on: http://sepp4backup.blogspot.de/ https://www.xing.com/profile/Josef_Weingand http://www.linkedin.com/pub/josef-weingand/2/788/300 http://www.facebook.com/josef.weingand
  • 33. 33 © 2014 IBM Corporation33
  • 34. 34 © 2014 IBM Corporation Disclaimers The performance data contained herein was obtained in a controlled environment based on the use of specific data. Actual results that may be obtained in other operating environments may vary significantly. These values do not constitute a guarantee of performance. Product data is accurate as of initial publication and is subject to change without notice. No part of this presentation may be reproduced or transmitted in any form without written permission from IBM Corporation. References in this document to IBM products, programs, or services do not imply that IBM intends to make these available in all countries in which IBM operates. Any reference to an IBM program product in this document is not intended to state or imply that only IBM's program product may be used. Any functionally equivalent program may be used instead. The information provided in this document has not been submitted to any formal IBM test and is distributed "As Is" basis without any warranty either express or implied. The use of this information or the implementation of any of these techniques is a customer responsibility and depends on the customer's ability to evaluate and integrate them into their operating environment. While each item may have been reviewed by IBM for accuracy in a specific situation, there is no guarantee that the same or similar results will be obtained elsewhere. Customers attempting to adapt these techniques to their own environments do so at their own risk.
  • 35. 35 © 2014 IBM Corporation Trademarks The following terms are trademarks or registered trademarks of the IBM Corporation in either the United States, other countries or both. IBM, S/390, ES/3090, ES/9000, AS/400, RS/6000, MVS/ESA, OS/390, VM/ESA, VSE, TPF, OS/2, OS/400, AIX, DFSMS/MVS, DFSMS/VM, ADSTAR Distributed Storage Manager, DFSMSdfp, DFSMSdss, DFSMShsm, DFSMSrmm, FICON, ESCON, Magstar, Seascape Other company, product, and service names mentioned may be trademarks or registered trademarks of their respective companies. Windows NT is a registered trademark of Microsoft Corporation.
