Das Dokument beschreibt die Entwicklung und Funktionsweise von Grafikkarten von den frühen monochromen Modellen bis hin zu modernen x-VGA-Karten, einschließlich ihrer technischen Spezifikationen und der Rollen, die sie im Computer übernehmen. Es wird auch ein Überblick über die Entwicklung und Typen von Soundkarten gegeben, die für die Erzeugung von Tönen und Klängen zuständig sind, sowie deren Funktionen und Aufbau. Zudem werden Unterschiede zwischen analogen und digitalen Soundkarten erläutert, begleitet von den verschiedenen Klassen und deren Anwendungsmöglichkeiten.

1. Grafikkarten Geschichte, Aufbau, Funktionsweisen

2. 1) Die Geschichte Von Monochrom bis X-VGA

3. Die Monochrom-Grafikkarten Aller erste Grafikkarte War in alten IBM PCs eingebaut Sie war nur in der Lage Text darzustellen Bekannteste Weiterentwicklung: HGC Adapter Beherrschte einen Grafikmodus in 720x348 Pixel Es wurden 2 farben unterschieden: Aus (Schwarz) und An (Grün/Weiß usw.)

4. Die erste Farbgeneration: CGA CGA steht für Color Graphics Adapter beherrschte einen 4-Farben Modus mit 320x200 Pixel Oder einen 2-Farben Modus (Schwarz-Weiß) bei 640x350 Pixel

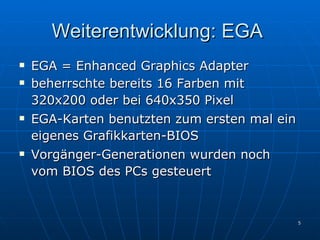

5. Weiterentwicklung: EGA EGA = Enhanced Graphics Adapter beherrschte bereits 16 Farben mit 320x200 oder bei 640x350 Pixel EGA-Karten benutzten zum ersten mal ein eigenes Grafikkarten-BIOS Vorgänger-Generationen wurden noch vom BIOS des PCs gesteuert

6. VGA und MCGA VGA = Video Graphics Array MCGA = Multi Color Graphics Array wie die EGA-Karten mit 64 KB RAM bestückt Bei einer Auflösung von 320x200 Pixel konnte eine Farbtiefe von 256 definierbaren Farben dargestellt werden

7. Hochauflösend: S-VGA Die Super-VGA Karten sind erweiterte VGA-Karten mit mehr RAM, nämlich 256 KB auch Auflösung von bis zu 800x600 Pixel wurden unterstützt Die Anzeige von 256 Farben, rückte von 320x200 Pixel auf 640x480 Pixel hoch

8. X-VGA X-VGA = E(x)tended-VGA 512 KB RAM oder noch mehr Auflösung ist 1024x768 256 Farben Modus High Color Modus mit 16 Bit (64000 Farben) True Color Modus mit 24 Bit (16 Mio. Farben)

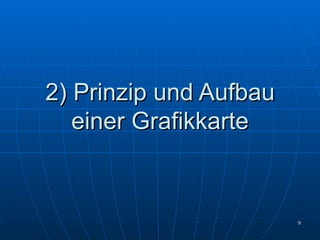

9. 2) Prinzip und Aufbau einer Grafikkarte

10. Definition dient dazu digitale Informationen des Computers als Bild auf den Monitor zu bringen Ursprünglich nur dazu gedacht digitale Informationen in analoge Signale für den Monitor umzuwandeln Sie übernimmt jedoch mittlerweile auch komplexere Aufgaben, die früher der Hauptprozessor erledigen musste

11. Sie setzt Informationen in sichtbare und verständliche Zeichen, Grafiken und Bilder um Die Grafikkarte ist eine Erweiterungssteckkarte, die auf das Motherboard eines Rechners gesteckt wird Es gibt derzeit zwei Arten von Steckverbindungen für die Grafikkarte auf dem Motherboard: Den AGP = Accelerated Graphics Port (deutsch: beschleunigter Grafikanschluß) PCI = Periphal Component Interconnect (deutsch: Verbindung für Zusatzgeräte)

12. Prinzip- Aufbau einer Grafikkarte

13. Funktionsweise einer Grafikkarte Der Grafik Chip/Grafikprozessor ist das Herz der Grafikkarte Seine Taktfrequenz gibt an, wie schnell er arbeiten kann (wird in Megahertz angegeben) Im Bildspeicher werden sie in Bildpunkte zerlegt (Megabyte) RAMDAC wandelt Daten in analoge Signale um (zum Monitor geschickt)

14. Vom Pixeltakt hängen Zeilenfrequenz und Bildschirmtakt ab Leistungsfähigkeit an Taktfrequenz sichtbar 15-poligen-VGA-Buchse an Monitor angeschlossen DRAM / VRAM vor einiger Zeit VRAM kann einschreiben und auslesen gleichzeitig Geschwindigkeit verdoppelt

15. Soundkarten Geschichte, Typen & Besonderheiten, Aufbau/Funktionsweisen

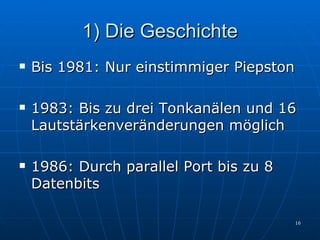

16. 1) Die Geschichte Bis 1981: Nur einstimmiger Piepston 1983: Bis zu drei Tonkanälen und 16 Lautstärkenveränderungen möglich 1986: Durch parallel Port bis zu 8 Datenbits

17. Der ‚echte Sound‘ 1987: echter Sound mit 9-stimmiger AdLib-Karte Die Konfiguration der Soundkarte erwies sich als mühevoll, weil die Technik noch nicht ausgereift war und der Ton „käsig“ klang

18. MIDI-Soundkarte MIDI-Soundkarte ermöglicht verschiedene Töne zu erzeugen und Musik zu hören Ermöglicht zusätzlich den Sound in Spielen wiederzugeben

19. 2) Aufbau / Funktionsweisen

20. Allgemeine Funktionen Ausgabe von Tönen (Warn- & Signaltönen) über die angeschlossen Lautsprecher Audio-Eingang: CD-Spieler Audio-Ausgang: Boxen, Kopfhörer MIDI ( M usical- I nstruments- D igital- I nterface) Keyboard, Synthesizer

21. Hardware Komponente Soundkarte auf den Steckplatz des Motherboard Meistens zwei „LineOut“ und eine „LineIn“ Buchse

22. 3) Typen & Besonderheiten

23. Unterschied – Analog & Digital Analog: Bis 4 Boxen am PC angeschlossen Digital: Mehr als 4 Boxen (auch Mehrkanalsystem) Wird meistens mit Subwoofer eingesetzt (Bässe) Problem: Alles muss miteinander konfiguriert werden

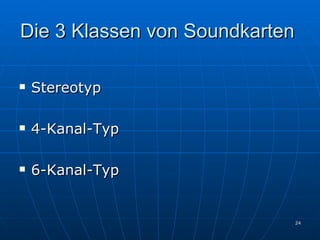

24. Die 3 Klassen von Soundkarten Stereotyp 4-Kanal-Typ 6-Kanal-Typ

25. Stereotyp Wenig Buchsen Besitzt wie jede Soundkarte einen Audio- und Mikrofoneingang Ausgang lediglich 2 Boxen Reicht für MP3‘s aus

26. 4-Kanal-Soundkarte 4 Boxen vorhanden Echter Raumklang wird erzeugt Reicht für die neusten PC-Spiele aus

27. 6-Kanal-Soundkarte 4 Boxen, Sub-woofer, Zentralbox Subwoofer & Zentralbox werden an zusätzlicher Stereobuchse rausgeführt Reicht für Heimkino

28. Quellen Bücher: Internetquellen: www.3sat.de www.nickles.de www.wikipedia.org
