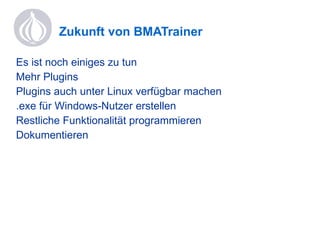

Das Dokument beschreibt das bmatrainer Simulationsprogramm für Brandmeldeanlagen, das eine GUI verwendet und Plugins integriert. Es erläutert die Kommunikation zwischen der GUI und den Plugins sowie die Implementierung eines Eventsystems zur Austausch von Befehlen. Zukünftige Entwicklungen umfassen die Unterstützung weiterer Plugins und die Erstellung einer .exe für Windows-Nutzer.

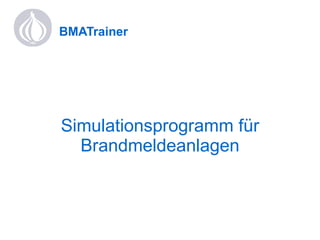

5. BMATrainer Simulationsprogramm für Brandmeldeanlagen

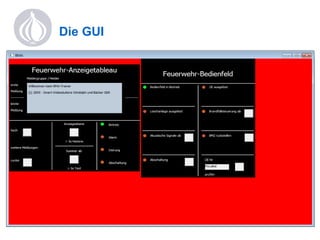

6. Die GUI

7. Die GUI

8. Die GUI

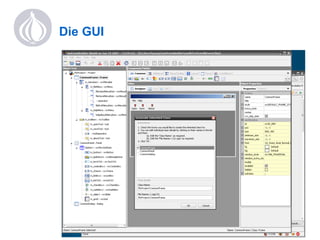

9. Die GUI wxFormBuilder im Einsatz...

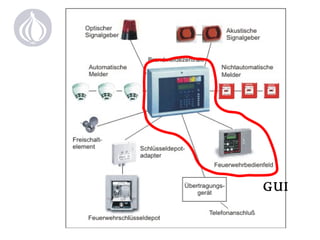

11. GUI

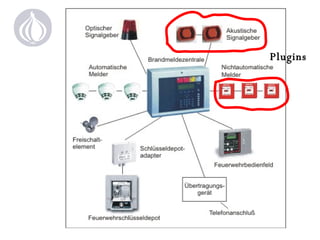

12. Plugins

13. Plugins I Löst den “Alarm” aus

14. Einfache Arduino-Anwendung

15. Anschluss an USB-Port

16. Device::SerialPort zum Auslesen der Arduino-Daten

17. Einfacher Sketch für Arduino

18. Plugins I

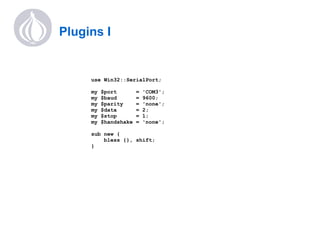

19. Plugins I use Win32::SerialPort; my $port = 'COM3'; my $baud = 9600; my $parity = 'none'; my $data = 2; my $stop = 1; my $handshake = 'none'; sub new { bless {}, shift; }

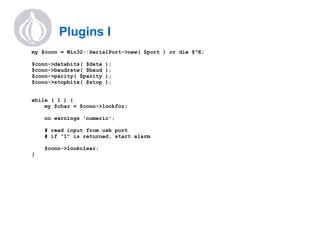

20. Plugins I my $conn = Win32::SerialPort->new( $port ) or die $^E; $conn->databits( $data ); $conn->baudrate( $baud ); $conn->parity( $parity ); $conn->stopbits( $stop ); while ( 1 ) { my $char = $conn->lookfor; no warnings 'numeric'; # read input from usb port # if “1” is returned, start alarm $conn->lookclear; }

21. Plugins II Soll “Hausalarm” simulieren

22. Steuerung mit Win32::Sound

23. Win32-only im Moment

24. Plugins II sub start_sound { my ($self) = @_; Win32::Sound::Volume( '100%' ); Win32::Sound::Play( $self->sound_file, SND_ASYNC ); } sub stop_sound { Win32::Sound::Stop(); }

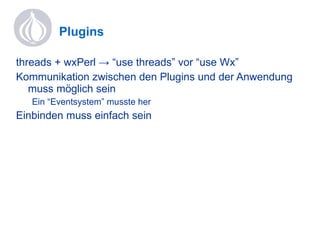

25. Plugins threads + wxPerl -> “use threads” vor “use Wx”

26. Kommunikation zwischen den Plugins und der Anwendung muss möglich sein Ein “Eventsystem” musste her Einbinden muss einfach sein

27. Plugins einbinden my $config_file = Path::Class::File->new( $args{directory}, 'plugins.yml', ); my $config = BMA::Config->new( $config_file->absolute.'' ); my $plugins = $config->get( 'plugins' ); for my $plugin ( @{$plugins} ) { $plugin->{package} = 'BMA::Plugins::'.$plugin->{module}; my $file = $plugin->{package} . '.pm'; $file =~ s{ :: }{/}gxms; $plugin->{file} = $file; push @{ $self->{ $plugin->{type} } }, $plugin; }

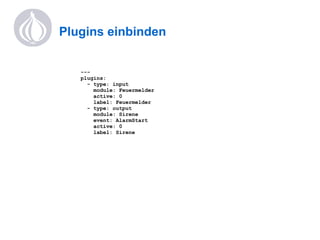

28. Plugins einbinden --- plugins: - type: input module: Feuermelder active: 0 label: Feuermelder - type: output module: Sirene event: AlarmStart active: 0 label: Sirene

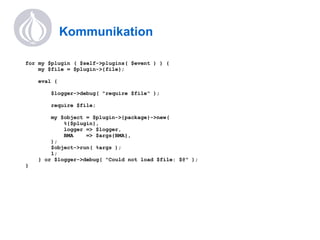

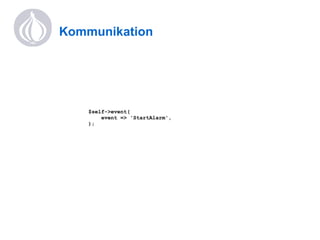

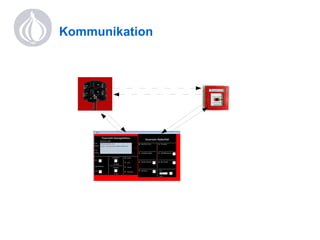

29. Kommunikation

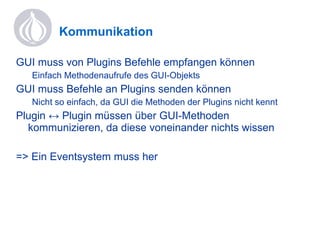

30. Kommunikation GUI muss von Plugins Befehle empfangen können Einfach Methodenaufrufe des GUI-Objekts GUI muss Befehle an Plugins senden können Nicht so einfach, da GUI die Methoden der Plugins nicht kennt Plugin ↔ Plugin müssen über GUI-Methoden kommunizieren, da diese voneinander nichts wissen
