Schüco E2 Fassade
Schüco E2 Façade
Energie sparen und Energie gewinnen
Saving Energy and Generating Energy
2 Schüco   Seitentitel deutsch
           Seitentitel englisch

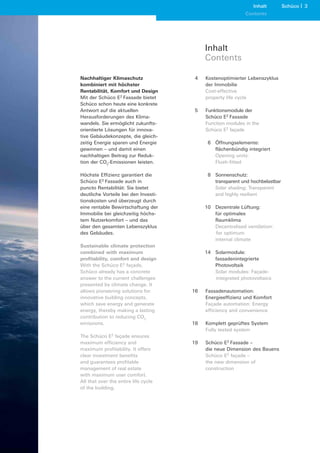

Inhalt         Schüco 3
                                                                              Schüco 3
                                                            Contents




                                           Inhalt
                                           Contents

Nachhaltiger Klimaschutz               4   Kostenoptimierter Lebenszyklus
kombiniert mit höchster                    der Immobilie
Rentabilität, Komfort und Design           Cost-effective
Mit der Schüco E2 Fassade bietet           property life cycle
Schüco schon heute eine konkrete
Antwort auf die aktuellen              5   Funktionsmodule der
Herausforderungen des Klima-               Schüco E2 Fassade
wandels. Sie ermöglicht zukunfts-          Function modules in the
orientierte Lösungen für innova-           Schüco E2 façade
tive Gebäudekonzepte, die gleich-
zeitig Energie sparen und Energie           6 Öffnungselemente:
gewinnen – und damit einen                    flächenbündig integriert
nachhaltigen Beitrag zur Reduk-               Opening units:
tion der CO2-Emissionen leisten.              Flush-fitted

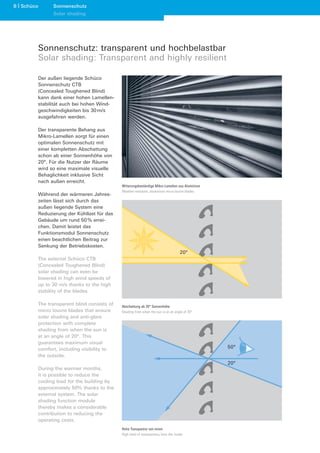

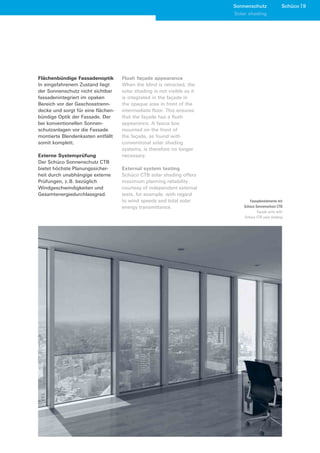

Höchste Effizienz garantiert die            8 Sonnenschutz:
Schüco E2 Fassade auch in                     transparent und hochbelastbar
puncto Rentabilität: Sie bietet               Solar shading: Transparent
deutliche Vorteile bei den Investi-           and highly resilient
tionskosten und überzeugt durch

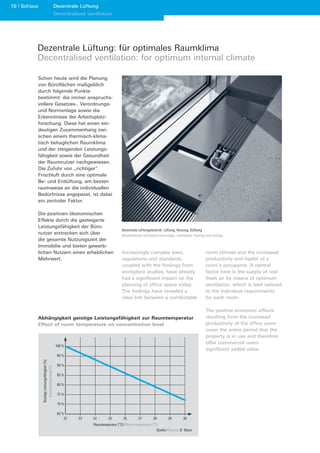

eine rentable Bewirtschaftung der          10 Dezentrale Lüftung:
Immobilie bei gleichzeitig höchs-             für optimales
tem Nutzerkomfort – und das                   Raumklima
über den gesamten Lebenszyklus                Decentralised ventilation:
des Gebäudes.                                  for optimum
                                              internal climate
Sustainable climate protection
combined with maximum                      14 Solarmodule:
profitability, comfort and design             fassadenintegrierte

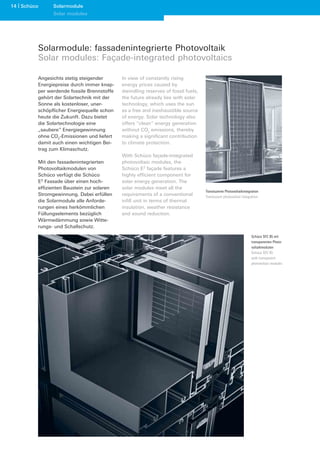

With the Schüco E2 façade,                    Photovoltaik
Schüco already has a concrete                 Solar modules: Façade-
answer to the current challenges              integrated photovoltaics
presented by climate change. It

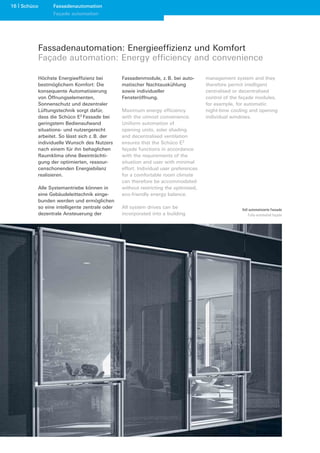

allows pioneering solutions for       16   Fassadenautomation:
innovative building concepts,              Energieeffizienz und Komfort
which save energy and generate             Façade automation: Energy
energy, thereby making a lasting           efficiency and convenience
contribution to reducing CO2

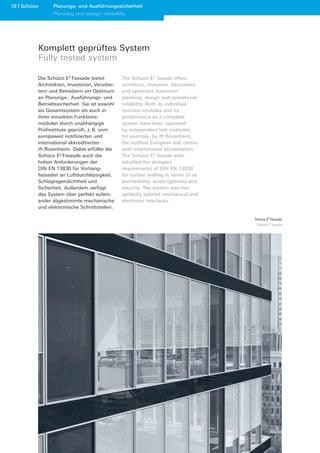

emissions.                            18   Komplett geprüftes System
                                           Fully tested system
The Schüco E2 façade ensures
maximum efficiency and                19   Schüco E2 Fassade –
maximum profitability. It offers           die neue Dimension des Bauens
clear investment benefits                  Schüco E2 façade –
and guarantees profitable                  the new dimension of
management of real estate                  construction
with maximum user comfort.
All that over the entire life cycle
of the building.
4 Schüco     Schüco E2 Fassade
             Schüco E2 Façade




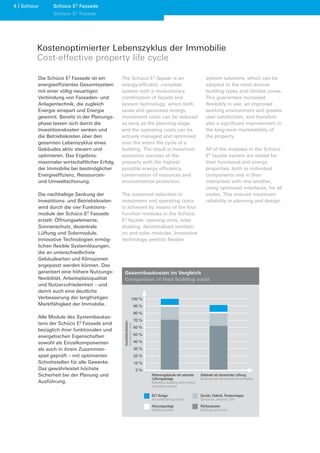

       Kostenoptimierter Lebenszyklus der Immobilie
       Cost-effective property life cycle

       Die Schüco E2 Fassade ist ein        The Schüco E2 façade is an                                        system solutions, which can be
       energieeffizientes Gesamtsystem      energy-efficient, complete                                        adapted to the most diverse
       mit einer völlig neuartigen          system with a revolutionary                                       building types and climate zones.
       Verbindung von Fassaden- und         combination of façade and                                         This guarantees increased
       Anlagentechnik, die zugleich         system technology, which both                                     flexibility in use, an improved
       Energie einspart und Energie         saves and generates energy.                                       working environment and greater
       gewinnt. Bereits in der Planungs-    Investment costs can be reduced                                   user satisfaction, and therefore
       phase lassen sich damit die          as early as the planning stage                                    also a significant improvement in
       Investitionskosten senken und        and the operating costs can be                                    the long-term marketability of
       die Betriebskosten über den          actively managed and optimised                                    the property.
       gesamten Lebenszyklus eines          over the entire life cycle of a
       Gebäudes aktiv steuern und           building. The result is maximum                                   All of the modules in the Schüco
       optimieren. Das Ergebnis:            economic success of the                                           E2 façade system are tested for
       maximaler wirtschaftlicher Erfolg    property with the highest                                         their functional and energy
       der Immobilie bei bestmöglicher      possible energy efficiency,                                       properties, both as individual
       Energieeffizienz, Ressourcen-        conservation of resources and                                     components and in their
       und Umweltschonung.                  environmental protection.                                         interaction with one another,
                                                                                                              using optimised interfaces, for all
       Die nachhaltige Senkung der          The sustained reduction in                                        trades. This ensures maximum
       Investitions- und Betriebskosten     investment and operating costs                                    reliability in planning and design.
       wird durch die vier Funktions-       is achieved by means of the four
       module der Schüco E2 Fassade         function modules in the Schüco
       erzielt: Öffnungselemente,           E2 façade: opening units, solar
       Sonnenschutz, dezentrale             shading, decentralised ventilati-
       Lüftung und Solarmodule.             on and solar modules. Innovative
       Innovative Technologien ermög-       technology permits flexible
       lichen flexible Systemlösungen,
       die an unterschiedlichste
       Gebäudearten und Klimazonen
       angepasst werden können. Das
       garantiert eine höhere Nutzungs-      Gesamtbaukosten im Vergleich
       flexibilität, Arbeitsplatzqualität    Comparison of total building costs
       und Nutzerzufriedenheit – und
       damit auch eine deutliche
       Verbesserung der langfristigen
       Marktfähigkeit der Immobilie.

       Alle Module des Systembaukas-

                                             ?DEE@?D@DE?




       tens der Schüco E2 Fassade sind
                                             ?DE?E:@DED





       bezüglich ihrer funktionalen und

       energetischen Eigenschaften
       sowohl als Einzelkomponenten

       als auch in ihrem Zusammen-
       spiel geprüft – mit optimierten
       Schnittstellen für alle Gewerke.
       Das gewährleistet höchste
       Sicherheit bei der Planung und                                    /C?9;E?EC8=C     9;E;?EC8=C)]E?
                                                                         )]E?D8?=8                    %=;?E;:?EC8=D;?E=8E@?
       Ausführung.                                                       /C?:9=;?E:?EC8=
                                                                         ?E=8E@?DDE

                                                                         /)1$?=8                        08?EC=ECC;C8?=8?
                                                                         $C:@?;E@??DDE           08?E8E@?=:EC:D=ED
                                                                         ?D8?=8                    /@98@DE?
                                                                         8E?DDE                    %=;?D==:@DED
Schüco E2 Fassade                  Schüco 5
                                                                                                      2
                                                                                       Schüco E Façade

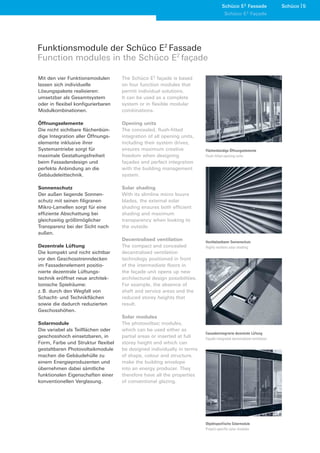

Funktionsmodule der Schüco E2 Fassade
Function modules in the Schüco E2 façade

Mit den vier Funktionsmodulen       The Schüco E2 façade is based
lassen sich individuelle            on four function modules that
Lösungspakete realisieren:          permit individual solutions.
umsetzbar als Gesamtsystem          It can be used as a complete
oder in flexibel konfigurierbaren   system or in flexible modular
Modulkombinationen.                 combinations.

Öffnungselemente                    Opening units
Die nicht sichtbare flächenbün-     The concealed, flush-fitted
dige Integration aller Öffnungs-    integration of all opening units,
elemente inklusive ihrer            including their system drives,
Systemantriebe sorgt für            ensures maximum creative              Flächenbündige Öffnungselemente
maximale Gestaltungsfreiheit        freedom when designing                Flush-fitted opening units
beim Fassadendesign und             façades and perfect integration
perfekte Anbindung an die           with the building management
Gebäudeleittechnik.                 system.

Sonnenschutz                        Solar shading
Der außen liegende Sonnen-          With its slimline micro louvre
schutz mit seinen filigranen        blades, the external solar
Mikro-Lamellen sorgt für eine       shading ensures both efficient
effiziente Abschattung bei          shading and maximum
gleichzeitig größtmöglicher         transparency when looking to
Transparenz bei der Sicht nach      the outside.
außen.
                                    Decentralised ventilation             Hochbelastbarer Sonnenschutz
Dezentrale Lüftung                  The compact and concealed             Highly resilient solar shading
Die kompakt und nicht sichtbar      decentralised ventilation
vor den Geschosstrenndecken         technology positioned in front
im Fassadenelement positio-         of the intermediate floors in
nierte dezentrale Lüftungs-         the façade unit opens up new
technik eröffnet neue architek-     architectural design possibilities.
tonische Spielräume:                For example, the absence of
z. B. durch den Wegfall von         shaft and service areas and the
Schacht- und Technikflächen         reduced storey heights that
sowie die dadurch reduzierten       result.
Geschosshöhen.
                                    Solar modules
Solarmodule                         The photovoltaic modules,
Die variabel als Teilflächen oder   which can be used either as
                                                                          Fassadenintegrierte dezentrale Lüftung
geschosshoch einsetzbaren, in       partial areas or inserted at full     Façade-integrated decentralised ventilation
Form, Farbe und Struktur flexibel   storey height and which can
gestaltbaren Photovoltaikmodule     be designed individually in terms
machen die Gebäudehülle zu          of shape, colour and structure,
einem Energieproduzenten und        make the building envelope
übernehmen dabei sämtliche          into an energy producer. They
funktionalen Eigenschaften einer    therefore have all the properties
konventionellen Verglasung.         of conventional glazing.




                                                                          Objektspezifische Solarmodule
                                                                          Project-specific solar modules
6 Schüco     Öffnungselemente
             Seitentitel deutsch
             Seitentitel englisch
             Opening units




       Öffnungselemente: flächenbündig integriert
       Opening units: Flush-fitted

       Größtmögliche Gestaltungsfrei-     technik einbinden. Damit kön-         appearance – for almost all
       heit bietet die Schüco E2          nen sie zentral für eine intelli-     modular, storey-height glazing.
       Fassade durch die identischen      gente automatische Lüftung            This allows a new level of
       Ansichten von Festfeldern und      angesteuert werden, z. B. für die     quality in façade design.
       Öffnungselementen. Durch die       Nachtauskühlung. Die konse-
       verdeckte Lage der Flügel-         quente Automation aller               The opening units are equipped
       rahmen hinter den Pfosten-         Öffnungselemente sorgt für            with large ventilation cross
       und Riegelprofilen sind alle       höchsten Nutzerkomfort und ist        sections and can be integrated
       begrenzenden Flächen bündig        gleichzeitig ein weiterer Baustein    in the building management
       und homogen in der Gesamt-         für die optimierte Energiebilanz      system by means of concealed
       ansicht – bis hin zu annähernd     des Gebäudes.                         system drives. This allows the
       beliebig gerasterten, geschoss-                                          units to be controlled centrally
       hohen Verglasungen. Das            The identical appearance of           for intelligent, automatic
       ermöglicht eine neue Qualität in   fixed lights and opening units        ventilation, e.g. night-time
       der Fassadenästhetik.              means that the Schüco E2              cooling. The uniform automation
                                          façade offers maximum design          of all the opening units provides
       Die mit großen Lüftungsquer-       freedom. Due to the concealed         maximum convenience for the
       schnitten ausgestatteten           position of the vent frames           user and at the same time, is
       Öffnungselemente lassen sich       behind the mullion and transom        another factor in the optimum
       per verdeckt liegenden System-     profiles, all adjacent surfaces are   energy balance of the building.
       antrieben in die Gebäudeleit-      flush and uniform in the overall

                                                                                            Geschosshohe Öffnungselemente
                                                                                                 Storey-height opening units

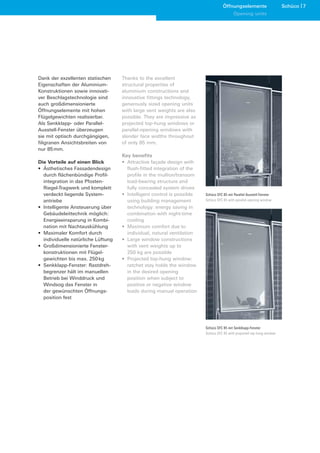

Öffnungselemente                    Schüco 7
                                                                                          Opening units




Dank der exzellenten statischen     Thanks to the excellent
Eigenschaften der Aluminium-        structural properties of
Konstruktionen sowie innovati-      aluminium constructions and
ver Beschlagstechnologie sind       innovative fittings technology,
auch großdimensionierte             generously sized opening units
Öffnungselemente mit hohen          with large vent weights are also
Flügelgewichten realisierbar.       possible. They are impressive as
Als Senkklapp- oder Parallel-       projected top-hung windows or
Ausstell-Fenster überzeugen         parallel-opening windows with
sie mit optisch durchgängigen,      slender face widths throughout
filigranen Ansichtsbreiten von      of only 85 mm.
nur 85 mm.
                                    Key benefits
Die Vorteile auf einen Blick        • Attractive façade design with
• Ästhetisches Fassadendesign         flush-fitted integration of the
  durch flächenbündige Profil-        profile in the mullion/transom
  integration in das Pfosten-         load-bearing structure and
  Riegel-Tragwerk und komplett        fully concealed system drives
  verdeckt liegende System-         • Intelligent control is possible   Schüco SFC 85 mit Parallel-Ausstell-Fenster
  antriebe                            using building management         Schüco SFC 85 with parallel-opening window
• Intelligente Ansteuerung über       technology: energy saving in
  Gebäudeleittechnik möglich:         combination with night-time
  Energieeinsparung in Kombi-         cooling
  nation mit Nachtauskühlung        • Maximum comfort due to
• Maximaler Komfort durch             individual, natural ventilation
  individuelle natürliche Lüftung   • Large window constructions
• Großdimensionierte Fenster-         with vent weights up to
  konstruktionen mit Flügel-          250 kg are possible
  gewichten bis max. 250 kg         • Projected top-hung window:
• Senkklapp-Fenster: Rastdreh-        ratchet stay holds the window
  begrenzer hält im manuellen         in the desired opening
  Betrieb bei Winddruck und           position when subject to
  Windsog das Fenster in              positive or negative window
  der gewünschten Öffnungs-           loads during manual operation
  position fest




                                                                        Schüco SFC 85 mit Senkklapp-Fenster
                                                                        Schüco SFC 85 with projected top-hung window
8 Schüco     Sonnenschutz
             Solar shading




       Sonnenschutz: transparent und hochbelastbar
       Solar shading: Transparent and highly resilient

       Der außen liegende Schüco
       Sonnenschutz CTB
       (Concealed Toughened Blind)
       kann dank einer hohen Lamellen-
       stabilität auch bei hohen Wind-
       geschwindigkeiten bis 30 m/s
       ausgefahren werden.

       Der transparente Behang aus
       Mikro-Lamellen sorgt für einen
       optimalen Sonnenschutz mit
       einer kompletten Abschattung
       schon ab einer Sonnenhöhe von
       20°. Für die Nutzer der Räume
       wird so eine maximale visuelle
       Behaglichkeit inklusive Sicht
       nach außen erreicht.
                                           Witterungsbeständige Mikro-Lamellen aus Aluminium
                                           Weather-resistant, aluminium micro louvre blades
       Während der wärmeren Jahres-
       zeiten lässt sich durch das
       außen liegende System eine
       Reduzierung der Kühllast für das
       Gebäude um rund 50 % errei-
       chen. Damit leistet das
       Funktionsmodul Sonnenschutz
       einen beachtlichen Beitrag zur
       Senkung der Betriebskosten.
                                                                                   20°
       The external Schüco CTB
       (Concealed Toughened Blind)
       solar shading can even be
       lowered in high wind speeds of
       up to 30 m/s thanks to the high
       stability of the blades.

       The transparent blind consists of   Abschattung ab 20° Sonnenhöhe
       micro louvre blades that ensure     Shading from when the sun is at an angle of 20°
       solar shading and anti-glare
       protection with complete
       shading from when the sun is
       at an angle of 20°. This
       guarantees maximum visual
       comfort, including visibility to                                                        50°
       the outside.
                                                                                               20°
       During the warmer months,
       it is possible to reduce the
       cooling load for the building by
       approximately 50% thanks to the
       external system. The solar
       shading function module
       thereby makes a considerable
       contribution to reducing the
       operating costs.
                                           Hohe Transparenz von innen
                                           High level of transparency from the inside
Sonnenschutz               Schüco 9
                                                                         Solar shading




Flächenbündige Fassadenoptik        Flush façade appearance
In eingefahrenem Zustand liegt      When the blind is retracted, the
der Sonnenschutz nicht sichtbar     solar shading is not visible as it
fassadenintegriert im opaken        is integrated in the façade in
Bereich vor der Geschosstrenn-      the opaque area in front of the
decke und sorgt für eine flächen-   intermediate floor. This ensures
bündige Optik der Fassade. Der      that the façade has a flush
bei konventionellen Sonnen-         appearance. A fascia box
schutzanlagen vor die Fassade       mounted on the front of
montierte Blendenkasten entfällt    the façade, as found with
somit komplett.                     conventional solar shading
                                    systems, is therefore no longer
Externe Systemprüfung               necessary.
Der Schüco Sonnenschutz CTB
bietet höchste Planungssicher-      External system testing
heit durch unabhängige externe      Schüco CTB solar shading offers
Prüfungen, z. B. bezüglich          maximum planning reliability
Windgeschwindigkeiten und           courtesy of independent external
Gesamtenergiedurchlassgrad.         tests, for example, with regard
                                    to wind speeds and total solar             Fassadenelemente mit
                                    energy transmittance.                   Schüco Sonnenschutz CTB
                                                                                    Façade units with
                                                                            Schüco CTB solar shading
10 Schüco                                     Dezentrale Lüftung
                                              Decentralised ventilation




        Dezentrale Lüftung: für optimales Raumklima
        Decentralised ventilation: for optimum internal climate

        Schon heute wird die Planung
        von Büroflächen maßgeblich
        durch folgende Punkte
        bestimmt: die immer anspruchs-
        vollere Gesetzes-, Verordnungs-
        und Normenlage sowie die
        Erkenntnisse der Arbeitsplatz-
        forschung. Diese hat einen ein-
        deutigen Zusammenhang zwi-
        schen einem thermisch-klima-
        tisch behaglichen Raumklima
        und der steigenden Leistungs-
        fähigkeit sowie der Gesundheit
        der Raumnutzer nachgewiesen.
        Die Zufuhr von „richtiger“
        Frischluft durch eine optimale
        Be- und Entlüftung, am besten
        raumweise an die individuellen
        Bedürfnisse angepasst, ist dabei
        ein zentraler Faktor.

        Die positiven ökonomischen
        Effekte durch die gesteigerte
        Leistungsfähigkeit der Büro-
                                                                                 Dezentrale Lüftungstechnik: Lüftung, Heizung, Kühlung
        nutzer erstrecken sich über                                              Decentralised ventilation technology: ventilation, heating and cooling
        die gesamte Nutzungszeit der
        Immobilie und bieten gewerb-
        lichen Nutzern einen erheblichen                                         Increasingly complex laws,                                room climate and the increased
        Mehrwert.                                                                regulations and standards,                                productivity and health of a
                                                                                 coupled with the findings from                            room’s occupants. A central
                                                                                 workplace studies, have already                           factor here is the supply of real
                                                                                 had a significant impact on the                           fresh air by means of optimum
                                                                                 planning of office space today.                           ventilation, which is best tailored
                                                                                 The findings have revealed a                              to the individual requirements
                                                                                 clear link between a comfortable                          for each room.

                                                                                                                                           The positive economic effects
        Abhängigkeit geistige Leistungsfähigkeit zur Raumtemperatur                                                                        resulting from the increased
        Effect of room temperature on concentration level                                                                                  productivity of the office users
                                                                                                                                           cover the entire period that the
                                                                                                                                           property is in use and therefore
                                                                                                                                           offer commercial users
                                              100 %
                                                                                                                                           significant added value.
                                               95 %
            Geistige Leistungsfähigkeit [%]




                                               90 %
                Concentration level [%]




                                               85 %

                                               80 %

                                               75 %

                                               70 %

                                               65 %

                                                               Raumtemperatur [°C] / Room temperature [°C]
                                                                                                         Quelle / Source: D. Wyon
Dezentrale Lüftung                       Schüco 11
                                                                                                               Decentralised ventilation




Vorteile für die Immobilienvermarktung
Benefits for the property market

Optimierung der Baukosten                           Gebäudehöhe und Geschosszahl bei zentraler und
Bei Gebäuden mit einem dezen-                       dezentraler Lüftung
tralen Lüftungskonzept von                          Building height and number of floors for
Schüco lässt sich durch die                         centralised and decentralised ventilation
systembedingte Reduzierung von
Zwischendecken die Geschoss-
höhe verringern. Diesen
entscheidenden Vorteil für
Investoren veranschaulicht die                       Building height in m
                                                     Gebäudehöhe in m

nebenstehende Grafik:
Entweder reduziert sich bei
gleicher Etagenzahl die Gesamt-
bauhöhe. Das Ergebnis: eine
erhebliche Senkung der Rohbau-
kosten. Oder es erhöht sich bei
gleicher Bauhöhe die Anzahl der
Geschosse. Das bedeutet eine                                                Zentrale Lüftung für          Dezentrale Lüftung für      Dezentrale Lüftung für
                                                                            30 Geschosse                  30 Geschosse                33 Geschosse
deutliche Steigerung der Gesamt-                                            Centralised ventilation       Decentralised ventilation   Decentralised ventilation
mietfläche und damit der                                                    for 30 floors                 for 30 floors               for 33 floors
Vermarktungserlöse.

Reduzierung der Betriebskosten                      Optimising construction costs                             costs of the building shell,
Durch die dezentrale, individuelle                  In buildings with a decentralised                         or the number of floors will be
Regelung in kleinen Nutzungs-                       ventilation concept from Schüco,                          increased for the same
einheiten, z. B. raumweise unter                    the storey height can be reduced                          construction height, which
Berücksichtigung wechselnder                        as the system requires less                               means a significant increase
Nutzungszeiten und -kapazitäten,                    space between floors. The graph                           in the total rental area and
wird der Energieverbrauch auf                       above illustrates the decisive                            therefore in potential revenues.
den notwendigen Bedarf redu-                        advantage for investors. Either
ziert. Mit der Senkung der                          the total construction height will                        Reduction in operating costs
Betriebskosten ergibt sich ein                      be reduced for the same number                            Energy consumption is reduced
weiterer wichtiger Vorteil für die                  of floors, which results in a                             to the required amount as a
Vermarktung der Immobilie.                          considerable reduction in the                             result of decentralised, individual
                                                                                                              regulation in small operational
                                                                                                              units, e.g. room by room, taking
                                                                                                              into account changing usage
                                                                                                              periods and capacities.
Vergleich dezentrale / zentrale Lüftung                                                                       This significantly reduces the
Comparison of decentralised / centralised ventilation                                                         operating costs of the property
                                                                                                              and is therefore an additional
 Dezentrale Lüftung                                Zentrale Lüftung                                           benefit.

 • Autarkes Lüftungsgerät in Fassadennähe          • Lüftungszentrale im Keller, Dach- oder
                                                     Technikgeschoss
 • Luft wird über Fassadenöffnungen angesaugt      • Luftverteilung über Lüftungsrohre
   bzw. ausgeblasen
 • Individuelle raumweise Regelung                 • Nur bedingt individuell raumweise regelbar
 • Hohe Flexibilität bei Nutzungsänderung          • Geringe Flexibilität bei Nutzungsänderung
                                                      innerhalb des Gebäudes
 Decentralised ventilation                         Centralised ventilation

 • Stand-alone ventilation device                  • Ventilation control unit in the basement, attic or
   next to the façade                                on the service floor
 • Air is drawn in or blown out through openings   • Air distributed via ventilation pipes
   in the façade
 • Individual room-by-room regulation              • Can only be regulated on an individual
                                                     room-by-room basis to a limited extent
 • High degree of flexibility in the event of a    • Minimal flexibility in the event of a change in
   change in use                                     use within the building
12 Schüco      Dezentrale Lüftung
               Decentralised ventilation

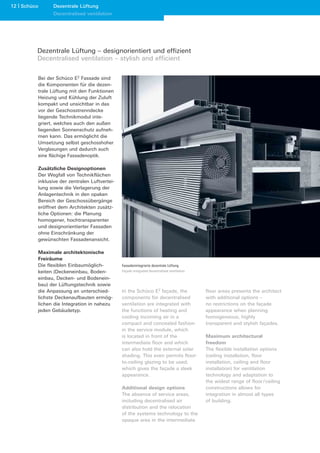

        Dezentrale Lüftung – designorientiert und effizient
        Decentralised ventilation – stylish and efficient

        Bei der Schüco E2 Fassade sind
        die Komponenten für die dezen-
        trale Lüftung mit den Funktionen
        Heizung und Kühlung der Zuluft
        kompakt und unsichtbar in das
        vor der Geschosstrenndecke
        liegende Technikmodul inte-
        griert, welches auch den außen
        liegenden Sonnenschutz aufneh-
        men kann. Das ermöglicht die
        Umsetzung selbst geschosshoher
        Verglasungen und dadurch auch
        eine flächige Fassadenoptik.

        Zusätzliche Designoptionen
        Der Wegfall von Technikflächen
        inklusive der zentralen Luftvertei-
        lung sowie die Verlagerung der
        Anlagentechnik in den opaken
        Bereich der Geschossübergänge
        eröffnet dem Architekten zusätz-
        liche Optionen: die Planung
        homogener, hochtransparenter
        und designorientierter Fassaden
        ohne Einschränkung der
        gewünschten Fassadenansicht.

        Maximale architektonische
        Freiräume
        Die flexiblen Einbaumöglich-          Fassadenintegrierte dezentrale Lüftung
        keiten (Deckeneinbau, Boden-          Façade-integrated decentralised ventilation
        einbau, Decken- und Bodenein-
        bau) der Lüftungstechnik sowie
        die Anpassung an unterschied-         In the Schüco E2 façade, the                  floor areas presents the architect
        lichste Deckenaufbauten ermög-        components for decentralised                  with additional options –
        lichen die Integration in nahezu      ventilation are integrated with               no restrictions on the façade
        jeden Gebäudetyp.                     the functions of heating and                  appearance when planning
                                              cooling incoming air in a                     homogeneous, highly
                                              compact and concealed fashion                 transparent and stylish façades.
                                              in the service module, which
                                              is located in front of the                    Maximum architectural
                                              intermediate floor and which                  freedom
                                              can also hold the external solar              The flexible installation options
                                              shading. This even permits floor-             (ceiling installation, floor
                                              to-ceiling glazing to be used,                installation, ceiling and floor
                                              which gives the façade a sleek                installation) for ventilation
                                              appearance.                                   technology and adaptation to
                                                                                            the widest range of floor / ceiling
                                              Additional design options                     constructions allows for
                                              The absence of service areas,                 integration in almost all types
                                              including decentralised air                   of building.
                                              distribution and the relocation
                                              of the systems technology to the
                                              opaque area in the intermediate

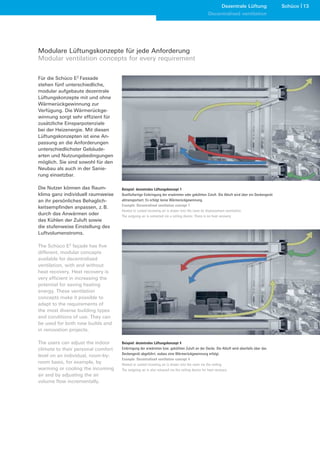

Dezentrale Lüftung                    Schüco 13
                                                                                             Decentralised ventilation




Modulare Lüftungskonzepte für jede Anforderung
Modular ventilation concepts for every requirement

Für die Schüco E2 Fassade
stehen fünf unterschiedliche,
modular aufgebaute dezentrale
Lüftungskonzepte mit und ohne
Wärmerückgewinnung zur
Verfügung. Die Wärmerückge-
winnung sorgt sehr effizient für
zusätzliche Einsparpotenziale
bei der Heizenergie. Mit diesen
Lüftungskonzepten ist eine An-
passung an die Anforderungen
unterschiedlichster Gebäude-
arten und Nutzungsbedingungen
möglich. Sie sind sowohl für den
Neubau als auch in der Sanie-
rung einsetzbar.

Die Nutzer können das Raum-         Beispiel: dezentrales Lüftungskonzept 1
klima ganz individuell raumweise    Quellluftartige Einbringung der erwärmten oder gekühlten Zuluft. Die Abluft wird über ein Deckengerät
an ihr persönliches Behaglich-      abtransportiert. Es erfolgt keine Wärmerückgewinnung.
                                    Example: Decentralised ventilation concept 1
keitsempfinden anpassen, z. B.
                                    Heated or cooled incoming air is drawn into the room by displacement ventilation.
durch das Anwärmen oder             The outgoing air is extracted via a ceiling device. There is no heat recovery.
das Kühlen der Zuluft sowie
die stufenweise Einstellung des
Luftvolumenstroms.

The Schüco E2 façade has five
different, modular concepts
available for decentralised
ventilation, with and without
heat recovery. Heat recovery is
very efficient in increasing the
potential for saving heating
energy. These ventilation
concepts make it possible to
adapt to the requirements of
the most diverse building types
and conditions of use. They can
be used for both new builds and
in renovation projects.

The users can adjust the indoor     Beispiel: dezentrales Lüftungskonzept 4
climate to their personal comfort   Einbringung der erwärmten bzw. gekühlten Zuluft an der Decke. Die Abluft wird ebenfalls über das
                                    Deckengerät abgeführt, sodass eine Wärmerückgewinnung erfolgt.
level on an individual, room-by-
                                    Example: Decentralised ventilation concept 4
room basis, for example, by         Heated or cooled incoming air is drawn into the room via the ceiling.
warming or cooling the incoming     The outgoing air is also released via the ceiling device for heat recovery.
air and by adjusting the air
volume flow incrementally.
14 Schüco     Solarmodule
              Solar modules




        Solarmodule: fassadenintegrierte Photovoltaik
        Solar modules: Façade-integrated photovoltaics

        Angesichts stetig steigender       In view of constantly rising
        Energiepreise durch immer knap-    energy prices caused by
        per werdende fossile Brennstoffe   dwindling reserves of fossil fuels,
        gehört der Solartechnik mit der    the future already lies with solar
        Sonne als kostenloser, uner-       technology, which uses the sun
        schöpflicher Energiequelle schon    as a free and inexhaustible source
        heute die Zukunft. Dazu bietet     of energy. Solar technology also
        die Solartechnologie eine          offers “clean” energy generation
        „saubere“ Energiegewinnung         without CO2 emissions, thereby
        ohne CO2-Emissionen und liefert    making a significant contribution
        damit auch einen wichtigen Bei-    to climate protection.
        trag zum Klimaschutz.
                                           With Schüco façade-integrated
        Mit den fassadenintegrierten       photovoltaic modules, the
        Photovoltaikmodulen von            Schüco E2 façade features a
        Schüco verfügt die Schüco          highly efficient component for
        E2 Fassade über einen hoch-        solar energy generation. The
        effizienten Baustein zur solaren    solar modules meet all the
                                                                                 Transluzente Photovoltaikintegration
        Stromgewinnung. Dabei erfüllen     requirements of a conventional        Translucent photovoltaic integration
        die Solarmodule alle Anforde-      infill unit in terms of thermal
        rungen eines herkömmlichen         insulation, weather resistance
        Füllungselements bezüglich         and sound reduction.
        Wärmedämmung sowie Witte-
        rungs- und Schallschutz.

                                                                                                                Schüco SFC 85 mit
                                                                                                                transparenten Photo-
                                                                                                                voltaikmodulen
                                                                                                                Schüco SFC 85
                                                                                                                with transparent
                                                                                                                photovoltaic modules
Solarmodule                      Schüco 15
                                                                                                                                  Solar modules




Gestaltungsoptionen für Photovoltaikmodule
Design options for photovoltaic modules


Ebenso wie die Öffnungselemente                         Integration der Photovoltaik-                          defined using transparent
werden die Photovoltaikmodule                           module. Solarzellen und Gläser                         modules, which feature uniform
flächenbündig in das Tragwerk                           bieten in puncto Größe, Format,                        modules that can vary in design.
der Schüco E2 Fassade inte-                             Farbe, Struktur und Funktion                           The views to the outside created
griert – je nach Anforderung                            eine breite Gestaltungs- und                           and the use of light from the
transluzent oder transparent.                           Ausführungspalette für eine indi-                      entire height of the unit allows
                                                        viduelle, objektspezifische                            for storey-height integration of
Transluzente Module bieten per-                         Fassadengestaltung.                                    photovoltaic modules. Solar cells
fekte Lösungen für alle blick-                                                                                 and glazing provide a wide range
dichten Fassadenbereiche wie                            As with the opening units, the                         of design options in terms of
z. B. Brüstungen. Mit transparen-                       photovoltaic modules are                               size, shape, colour, structure and
ten Modulen, die sich durch ein                         flush-fitted in the load-bearing                       function for an individual,
variabel gestaltbares, homoge-                          structure of the Schüco E2                             project-specific façade design.
nes Raster auszeichnen, lässt                           façade – translucent or
sich der Durchblick nach drau-                          transparent as required.
ßen bestimmen. Der damit
erreichte Außenbezug ermög-                             Translucent modules provide
licht zusammen mit der Lichtauf-                        perfect solutions for all opaque
nahme über die gesamte                                  façade areas, e.g. spandrels.
Elementhöhe die geschosshohe                            The view to the outside can be




Struktur: Polykristalline oder monokristalline Zellen   Farbe: breite Palette an Zellfarben für die varian-    Größe / Format: Verschiedene Größen in den
setzen unterschiedliche ästhetische Akzente.            tenreiche Gestaltung mit kristallinen Photovoltaik-    Formaten rechteckig, quadratisch und pseudo-
Structure: polycrystalline or monocrystalline cells     modulen.                                               quadratisch mit abgeschrägten Ecken stehen bei
create different design accents                         Colour: a wide range of cell colours for variety in    kristallinen Photovoltaikzellen zur Auswahl.
                                                        design using crystalline photovoltaic modules          Size / shape: different sizes available in the following
                                                                                                               shapes when using crystalline photovoltaic cells –
                                                                                                               rectangular, square and square with bevelled corners




Innovation: BSC-Zelle (back-side-contact) mit           Amorphe Dünnschichtzellen: Durch individuelle          CIS-Dünnschichtzellen: Weisen eine besonders
außerordentlich hohem Wirkungsgrad und                  Laserung der Submodule kann bei transparenter          homogene Oberfläche auf. Sie sind unempfindlich
klarer Optik durch fehlendes Kontaktgitter auf          Struktur das Lichtverhalten im Innenraum filigran      gegen hohe Temperaturen, Teilverschattung und
der Vorderseite.                                        beeinflusst werden, ohne auf die konventionellen       ungünstige Einstrahlwinkel. Somit sind sie beson-
Innovation: BSC cell (back / side contact) with         Eigenschaften eines Füllungselementes zu verzichten.   ders gut für den Einsatz in der Fassade geeignet.
outstanding efficiency levels and a streamlined         Amorphous thin-film cells: for transparent             CIS thin-film cells: for a particularly
appearance due to the contact grid missing from         structures, individual laser cutting sub-modules       homogeneous surface finish. They are resistant to
the front side                                          can affect the light inside without foregoing the      high temperatures, partial shading and unfavourable
                                                        conventional features of an infill unit                angles of incidence. They are therefore particularly
                                                                                                               well suited for use on the façade
16 Schüco     Fassadenautomation
              Façade automation




        Fassadenautomation: Energieeffizienz und Komfort
        Façade automation: Energy efficiency and convenience

        Höchste Energieeffizienz bei         Fassadenmodule, z. B. bei auto-       management system and they
        bestmöglichem Komfort: Die           matischer Nachtauskühlung             therefore permit intelligent
        konsequente Automatisierung          sowie individueller                   centralised or decentralised
        von Öffnungselementen,               Fensteröffnung.                       control of the façade modules,
        Sonnenschutz und dezentraler                                               for example, for automatic
        Lüftungstechnik sorgt dafür,         Maximum energy efficiency             night-time cooling and opening
        dass die Schüco E2 Fassade bei       with the utmost convenience.          individual windows.
        geringstem Bedienaufwand             Uniform automation of
        situations- und nutzergerecht        opening units, solar shading
        arbeitet. So lässt sich z. B. der    and decentralised ventilation
        individuelle Wunsch des Nutzers      ensures that the Schüco E2
        nach einem für ihn behaglichen       façade functions in accordance
        Raumklima ohne Beeinträchti-         with the requirements of the
        gung der optimierten, ressour-       situation and user with minimal
        censchonenden Energiebilanz          effort. Individual user preferences
        realisieren.                         for a comfortable room climate
                                             can therefore be accommodated
        Alle Systemantriebe können in        without restricting the optimised,
        eine Gebäudeleittechnik einge-       eco-friendly energy balance.
        bunden werden und ermöglichen
        so eine intelligente zentrale oder   All system drives can be                             Voll automatisierte Fassade
        dezentrale Ansteuerung der           incorporated into a building                             Fully-automated façade

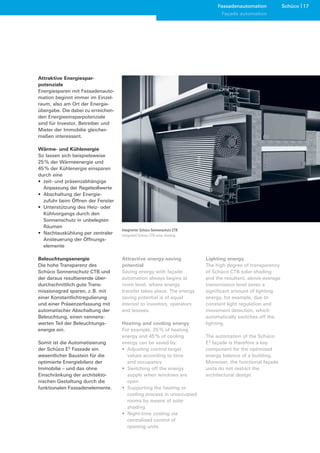

Fassadenautomation            Schüco 17
                                                                                 Façade automation




Attraktive Energiespar-
potenziale
Energiesparen mit Fassadenauto-
mation beginnt immer im Einzel-
raum, also am Ort der Energie-
übergabe. Die dabei zu erreichen-
den Energieeinsparpotenziale
sind für Investor, Betreiber und
Mieter der Immobilie gleicher-
maßen interessant.

Wärme- und Kühlenergie
So lassen sich beispielsweise
25 % der Wärmeenergie und
45 % der Kühlenergie einsparen
durch eine
• zeit- und präsenzabhängige
  Anpassung der Regelsollwerte
• Abschaltung der Energie-
  zufuhr beim Öffnen der Fenster
• Unterstützung des Heiz- oder
  Kühlvorgangs durch den
  Sonnenschutz in unbelegten
  Räumen
                                    Integrierter Schüco Sonnenschutz CTB
• Nachtauskühlung per zentraler     Integrated Schüco CTB solar shading
  Ansteuerung der Öffnungs-
  elemente

Beleuchtungsenergie                 Attractive energy-saving               Lighting energy
Die hohe Transparenz des            potential                              The high degree of transparency
Schüco Sonnenschutz CTB und         Saving energy with façade              of Schüco CTB solar shading
der daraus resultierende über-      automation always begins at            and the resultant, above-average
durchschnittlich gute Trans-        room level, where energy               transmission level saves a
missionsgrad sparen, z. B. mit      transfer takes place. The energy       significant amount of lighting
einer Konstantlichtregulierung      saving potential is of equal           energy, for example, due to
und einer Präsenzerfassung mit      interest to investors, operators       constant light regulation and
automatischer Abschaltung der       and lessees.                           movement detection, which
Beleuchtung, einen nennens-                                                automatically switches off the
werten Teil der Beleuchtungs-       Heating and cooling energy             lighting.
energie ein.                        For example, 25 % of heating
                                    energy and 45 % of cooling             The automation of the Schüco
Somit ist die Automatisierung       energy can be saved by:                E2 façade is therefore a key
der Schüco E2 Fassade ein           • Adjusting control target             component for the optimised
wesentlicher Baustein für die         values according to time             energy balance of a building.
optimierte Energiebilanz der          and occupancy                        Moreover, the functional façade
Immobilie – und das ohne            • Switching off the energy             units do not restrict the
Einschränkung der architekto-         supply when windows are              architectural design.
nischen Gestaltung durch die          open
funktionalen Fassadenelemente.      • Supporting the heating or
                                      cooling process in unoccupied
                                      rooms by means of solar
                                      shading
                                    • Night-time cooling via
                                      centralised control of
                                      opening units
18 Schüco      Planungs- und Ausführungssicherheit
               Planning and design reliability




            Komplett geprüftes System
            Fully tested system

        Die Schüco E2 Fassade bietet         The Schüco E2 façade offers
        Architekten, Investoren, Verarbei-   architects, investors, fabricators
        tern und Betreibern ein Optimum      and operators maximum
        an Planungs-, Ausführungs- und       planning, design and operational
        Betriebssicherheit. Sie ist sowohl   reliability. Both its individual
        als Gesamtsystem als auch in         function modules and its
        ihren einzelnen Funktions-           performance as a complete
        modulen durch unabhängige            system have been approved
        Prüfinstitute geprüft, z. B. vom     by independent test institutes,
        europaweit notifizierten und         for example, by ift Rosenheim,
        international akkreditierten         the notified European test centre
        ift Rosenheim. Dabei erfüllte die    with international accreditation.
        Schüco E2 Fassade auch die           The Schüco E2 façade even
        hohen Anforderungen der              satisfied the stringent
        DIN EN 13830 für Vorhang-            requirements of DIN EN 13830
        fassaden an Luftdurchlässigkeit,     for curtain walling in terms of air
        Schlagregendichtheit und             permeability, watertightness and
        Sicherheit. Außerdem verfügt         security. The system also has
        das System über perfekt aufein-      perfectly tailored mechanical and
        ander abgestimmte mechanische        electronic interfaces.
        und elektronische Schnittstellen.

                                                                                   Schüco E2 Fassade
                                                                                    Schüco E2 façade

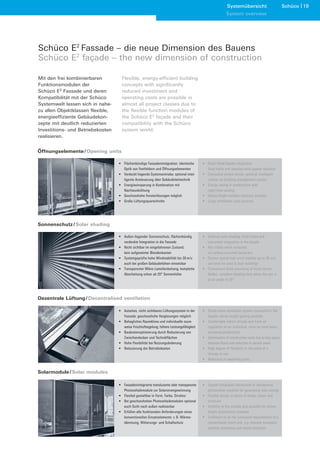

Systemübersicht                         Schüco 19
                                                                                                           System overview




Schüco E2 Fassade – die neue Dimension des Bauens
Schüco E2 façade – the new dimension of construction

Mit den frei kombinierbaren          Flexible, energy-efficient building
Funktionsmodulen der                 concepts with significantly
Schüco E2 Fassade und deren          reduced investment and
Kompatibilität mit der Schüco        operating costs are possible in
Systemwelt lassen sich in nahe-      almost all project classes due to
zu allen Objektklassen flexible,     the flexible function modules of
energieeffiziente Gebäudekon-        the Schüco E2 façade and their
zepte mit deutlich reduzierten       compatibility with the Schüco
Investitions- und Betriebskosten     system world.
realisieren.


Öffnungselemente / Opening units

                                   • Flächenbündige Fassadenintegration; identische        • Flush-fitted façade integration;
                                     Optik von Festfeldern und Öffnungselementen             fixed lights and opening units appear identical
                                   • Verdeckt liegende Systemantriebe; optional intel-     • Concealed system drives; optional intelligent
                                     ligente Ansteuerung über Gebäudeleittechnik             control via building management system
                                   • Energieeinsparung in Kombination mit                  • Energy saving in combination with
                                     Nachtauskühlung                                         night-time cooling
                                   • Geschosshohe Fensterlösungen möglich                  • Storey-height window solutions possible
                                   • Große Lüftungsquerschnitte                            • Large ventilation cross sections




Sonnenschutz / Solar shading

                                   • Außen liegender Sonnenschutz, flächenbündig           • External solar shading, flush-fitted and
                                     verdeckte Integration in die Fassade                    concealed integration in the façade
                                   • Nicht sichtbar im eingefahrenen Zustand;              • Not visible when retracted;
                                     kein aufgesetzter Blendenkasten                         no surface-mounted fascia box
                                   • Systemgeprüfte hohe Windstabilität bis 30 m/s:        • System-tested high wind stability up to 30 m/s;
                                     auch bei großen Gebäudehöhen einsetzbar                 can even be used in high buildings
                                   • Transparenter Mikro-Lamellenbehang; komplette         • Transparent blind consisting of micro louvre
                                     Abschattung schon ab 20° Sonnenhöhe                     blades, complete shading from when the sun is
                                                                                             at an angle of 20°




Dezentrale Lüftung / Decentralised ventilation

                                   • Autarkes, nicht sichtbares Lüftungssystem in der      • Stand-alone ventilation system concealed in the
                                     Fassade; geschosshohe Verglasungen möglich              façade; storey-height glazing possible
                                   • Behagliches Raumklima und individuelle raum-          • Comfortable indoor climate and fresh air
                                     weise Frischluftregelung; höhere Leistungsfähigkeit     regulation on an individual, room-by-room basis;
                                   • Baukostenoptimierung durch Reduzierung von              increased productivity
                                     Zwischendecken und Technikflächen                     • Optimisation of construction costs due to less space
                                   • Hohe Flexibilität bei Nutzungsänderung                  between floors and reduction in service areas
                                   • Reduzierung der Betriebskosten                        • High degree of flexibility in the event of a
                                                                                             change in use
                                                                                           • Reduction in operating costs


Solarmodule / Solar modules

                                   • Fassadenintegrierte transluzente oder transparente    • Façade-integrated translucent or transparent
                                     Photovoltaikmodule zur Solarstromgewinnung              photovoltaic modules for generating solar energy
                                   • Flexibel gestaltbar in Form, Farbe, Struktur          • Flexible design in terms of shape, colour and
                                   • Bei geschosshohen Photovoltaikmodulen optional          structure
                                     auch Sicht nach außen realisierbar                    • Visibility to the outside also possible for storey-
                                   • Erfüllen alle funktionalen Anforderungen eines          height photovoltaic modules
                                     konventionellen Einsatzelements: z. B. Wärme-         • Fulfilment of all the functional requirements of a
                                     dämmung, Witterungs- und Schallschutz                   conventional insert unit, e.g. thermal insulation,
                                                                                             weather resistance and sound reduction

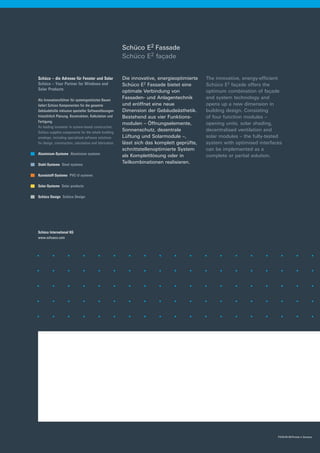

Schüco E2 Fassade
                                                         Schüco E2 façade


Schüco – die Adresse für Fenster und Solar               Die innovative, energieoptimierte   The innovative, energy-efficient
Schüco – Your Partner for Windows and                    Schüco E2 Fassade bietet eine       Schüco E2 façade offers the
Solar Products                                           optimale Verbindung von             optimum combination of façade
Als Innovationsführer für systemgestütztes Bauen
                                                         Fassaden- und Anlagentechnik        and system technology and
liefert Schüco Komponenten für die gesamte               und eröffnet eine neue              opens up a new dimension in
Gebäudehülle inklusive spezieller Softwarelösungen       Dimension der Gebäudeästhetik.      building design. Consisting
hinsichtlich Planung, Konstruktion, Kalkulation und      Bestehend aus vier Funktions-       of four function modules –
Fertigung.
                                                         modulen – Öffnungselemente,         opening units, solar shading,
As leading innovator in system-based construction,
Schüco supplies components for the whole building
                                                         Sonnenschutz, dezentrale            decentralised ventilation and
envelope, including specialised software solutions       Lüftung und Solarmodule –,          solar modules – the fully-tested
for design, construction, calculation and fabrication.   lässt sich das komplett geprüfte,   system with optimised interfaces
                                                         schnittstellenoptimierte System     can be implemented as a
Aluminium-Systeme Aluminium systems
                                                         als Komplettlösung oder in          complete or partial solution.
Stahl-Systeme Steel systems
                                                         Teilkombinationen realisieren.

Kunststoff-Systeme PVC-U systems

Solar-Systeme Solar products

Schüco Design Schüco Design




Schüco International KG
www.schueco.com




                                                                                                                           P3245/05.09/Printed in Germany

Weitere ähnliche Inhalte

Ähnlich wie Fassade 19

Das Konzept - Was ist Vectron?
Das Konzept - Was ist Vectron?Das Konzept - Was ist Vectron?
Das Konzept - Was ist Vectron?
RollingOnRails

Präsentation Prof. Dr. Manfred Hegger, Deutsche Gesellschaft für nachhaltiges...
Präsentation Prof. Dr. Manfred Hegger, Deutsche Gesellschaft für nachhaltiges...Präsentation Prof. Dr. Manfred Hegger, Deutsche Gesellschaft für nachhaltiges...
Präsentation Prof. Dr. Manfred Hegger, Deutsche Gesellschaft für nachhaltiges...
GCB German Convention Bureau e.V.

Funktionalität und Ästhetik
Funktionalität und ÄsthetikFunktionalität und Ästhetik
Funktionalität und Ästhetik
JingleT


Ähnlich wie Fassade 19 (20)

Fassade
FassadeFassade
Fassade

Mehr Energie-Effizienz in Gebäuden mit EE2 von Ecofective
Mehr Energie-Effizienz in Gebäuden mit EE2 von EcofectiveMehr Energie-Effizienz in Gebäuden mit EE2 von Ecofective
Mehr Energie-Effizienz in Gebäuden mit EE2 von Ecofective

08 component award_2018_lueftungsawardbuch_de_en
08 component award_2018_lueftungsawardbuch_de_en08 component award_2018_lueftungsawardbuch_de_en
08 component award_2018_lueftungsawardbuch_de_en

Lesosai 2018 Einführung
Lesosai 2018 EinführungLesosai 2018 Einführung
Lesosai 2018 Einführung

Siemens Enterprise Communications - nominiert in Kategorie I
Siemens Enterprise Communications - nominiert in Kategorie ISiemens Enterprise Communications - nominiert in Kategorie I
Siemens Enterprise Communications - nominiert in Kategorie I

Das Konzept - Was ist Vectron?
Das Konzept - Was ist Vectron?Das Konzept - Was ist Vectron?
Das Konzept - Was ist Vectron?

Magazin für Energieketten
Magazin für EnergiekettenMagazin für Energieketten
Magazin für Energieketten

Prime Energy
Prime EnergyPrime Energy
Prime Energy

Firmenpräsentation der HSS High Service Solution – Photovoltaik Anlagen und E...
Firmenpräsentation der HSS High Service Solution – Photovoltaik Anlagen und E...Firmenpräsentation der HSS High Service Solution – Photovoltaik Anlagen und E...
Firmenpräsentation der HSS High Service Solution – Photovoltaik Anlagen und E...

CPI Article - DE
CPI Article - DECPI Article - DE
CPI Article - DE

Innovative Lösungen für die solare Energienutzung und Energieeffizienz erhöhe...
Innovative Lösungen für die solare Energienutzung und Energieeffizienz erhöhe...Innovative Lösungen für die solare Energienutzung und Energieeffizienz erhöhe...
Innovative Lösungen für die solare Energienutzung und Energieeffizienz erhöhe...

Präsentation Prof. Dr. Manfred Hegger, Deutsche Gesellschaft für nachhaltiges...
Präsentation Prof. Dr. Manfred Hegger, Deutsche Gesellschaft für nachhaltiges...Präsentation Prof. Dr. Manfred Hegger, Deutsche Gesellschaft für nachhaltiges...
Präsentation Prof. Dr. Manfred Hegger, Deutsche Gesellschaft für nachhaltiges...

Energieketten für Reinraumanwendungen
Energieketten für ReinraumanwendungenEnergieketten für Reinraumanwendungen
Energieketten für Reinraumanwendungen

Funktionalität und Ästhetik
Funktionalität und ÄsthetikFunktionalität und Ästhetik
Funktionalität und Ästhetik

2011 08 04 Ecb Allgemein
2011 08 04 Ecb Allgemein2011 08 04 Ecb Allgemein
2011 08 04 Ecb Allgemein

Oerlikon Solar Medienmitteilung_Micromorph_Record_Efficiency.pdf
Oerlikon Solar Medienmitteilung_Micromorph_Record_Efficiency.pdfOerlikon Solar Medienmitteilung_Micromorph_Record_Efficiency.pdf
Oerlikon Solar Medienmitteilung_Micromorph_Record_Efficiency.pdf

Fachreferat Atelier 5, Swisscom Business Park Ittigen
Fachreferat Atelier 5, Swisscom Business Park IttigenFachreferat Atelier 5, Swisscom Business Park Ittigen
Fachreferat Atelier 5, Swisscom Business Park Ittigen

Bauprozessmanagement
BauprozessmanagementBauprozessmanagement
Bauprozessmanagement

Steuerung & Monitoring von Sonnenschutzanlagen
Steuerung & Monitoring von SonnenschutzanlagenSteuerung & Monitoring von Sonnenschutzanlagen
Steuerung & Monitoring von Sonnenschutzanlagen

Siemens Angebot für Planer, Ingenieurbüros, Architekten, Consulter 2008
Siemens Angebot für Planer, Ingenieurbüros, Architekten, Consulter 2008Siemens Angebot für Planer, Ingenieurbüros, Architekten, Consulter 2008
Siemens Angebot für Planer, Ingenieurbüros, Architekten, Consulter 2008


Mehr von Фасадтехнострой

Деревоалюминиевая фасадная система
Деревоалюминиевая фасадная системаДеревоалюминиевая фасадная система
Деревоалюминиевая фасадная система
Фасадтехнострой

Дверные системы и системы раздвижных дверей
Дверные системы и системы раздвижных дверейДверные системы и системы раздвижных дверей
Дверные системы и системы раздвижных дверей
Фасадтехнострой

алюминиевые фасады со структурным остеклением
алюминиевые фасады со структурным остеклениемалюминиевые фасады со структурным остеклением
алюминиевые фасады со структурным остеклением
Фасадтехнострой


Mehr von Фасадтехнострой (20)

СРО № 9045 1
СРО № 9045 1СРО № 9045 1
СРО № 9045 1

Деревоалюминиевая фасадная система
Деревоалюминиевая фасадная системаДеревоалюминиевая фасадная система
Деревоалюминиевая фасадная система

Reynaers Report 3
Reynaers Report 3Reynaers Report 3
Reynaers Report 3

Reynaers Report 5
Reynaers Report 5Reynaers Report 5
Reynaers Report 5

Фасадные системы
Фасадные системыФасадные системы
Фасадные системы

Технологии
ТехнологииТехнологии
Технологии

Оконные системы и фурнитура
Оконные системы и фурнитураОконные системы и фурнитура
Оконные системы и фурнитура

Программное обеспечение
Программное обеспечениеПрограммное обеспечение
Программное обеспечение

Каталог
КаталогКаталог
Каталог

Дверные системы и системы раздвижных дверей
Дверные системы и системы раздвижных дверейДверные системы и системы раздвижных дверей
Дверные системы и системы раздвижных дверей

#25
#25#25
#25

Энергосберегающие
ЭнергосберегающиеЭнергосберегающие
Энергосберегающие

Дерево-алюминиевые окна
Дерево-алюминиевые окнаДерево-алюминиевые окна
Дерево-алюминиевые окна

Каталог
КаталогКаталог
Каталог

Проспект 2
Проспект 2Проспект 2
Проспект 2

Образцы
ОбразцыОбразцы
Образцы

Jumbo
JumboJumbo
Jumbo

алюминиевые фасады со структурным остеклением
алюминиевые фасады со структурным остеклениемалюминиевые фасады со структурным остеклением
алюминиевые фасады со структурным остеклением

образцы проектов
образцы проектовобразцы проектов
образцы проектов

комплектация
комплектациякомплектация
комплектация


Fassade 19

  • 1. Schüco E2 Fassade Schüco E2 Façade Energie sparen und Energie gewinnen Saving Energy and Generating Energy
  • 2. 2 Schüco Seitentitel deutsch Seitentitel englisch
  • 3. Inhalt Schüco 3 Schüco 3 Contents Inhalt Contents Nachhaltiger Klimaschutz 4 Kostenoptimierter Lebenszyklus kombiniert mit höchster der Immobilie Rentabilität, Komfort und Design Cost-effective Mit der Schüco E2 Fassade bietet property life cycle Schüco schon heute eine konkrete Antwort auf die aktuellen 5 Funktionsmodule der Herausforderungen des Klima- Schüco E2 Fassade wandels. Sie ermöglicht zukunfts- Function modules in the orientierte Lösungen für innova- Schüco E2 façade tive Gebäudekonzepte, die gleich- zeitig Energie sparen und Energie 6 Öffnungselemente: gewinnen – und damit einen flächenbündig integriert nachhaltigen Beitrag zur Reduk- Opening units: tion der CO2-Emissionen leisten. Flush-fitted Höchste Effizienz garantiert die 8 Sonnenschutz: Schüco E2 Fassade auch in transparent und hochbelastbar puncto Rentabilität: Sie bietet Solar shading: Transparent deutliche Vorteile bei den Investi- and highly resilient tionskosten und überzeugt durch eine rentable Bewirtschaftung der 10 Dezentrale Lüftung: Immobilie bei gleichzeitig höchs- für optimales tem Nutzerkomfort – und das Raumklima über den gesamten Lebenszyklus Decentralised ventilation: des Gebäudes. for optimum internal climate Sustainable climate protection combined with maximum 14 Solarmodule: profitability, comfort and design fassadenintegrierte With the Schüco E2 façade, Photovoltaik Schüco already has a concrete Solar modules: Façade- answer to the current challenges integrated photovoltaics presented by climate change. It allows pioneering solutions for 16 Fassadenautomation: innovative building concepts, Energieeffizienz und Komfort which save energy and generate Façade automation: Energy energy, thereby making a lasting efficiency and convenience contribution to reducing CO2 emissions. 18 Komplett geprüftes System Fully tested system The Schüco E2 façade ensures maximum efficiency and 19 Schüco E2 Fassade – maximum profitability. It offers die neue Dimension des Bauens clear investment benefits Schüco E2 façade – and guarantees profitable the new dimension of management of real estate construction with maximum user comfort. All that over the entire life cycle of the building.
  • 4. 4 Schüco Schüco E2 Fassade Schüco E2 Façade Kostenoptimierter Lebenszyklus der Immobilie Cost-effective property life cycle Die Schüco E2 Fassade ist ein The Schüco E2 façade is an system solutions, which can be energieeffizientes Gesamtsystem energy-efficient, complete adapted to the most diverse mit einer völlig neuartigen system with a revolutionary building types and climate zones. Verbindung von Fassaden- und combination of façade and This guarantees increased Anlagentechnik, die zugleich system technology, which both flexibility in use, an improved Energie einspart und Energie saves and generates energy. working environment and greater gewinnt. Bereits in der Planungs- Investment costs can be reduced user satisfaction, and therefore phase lassen sich damit die as early as the planning stage also a significant improvement in Investitionskosten senken und and the operating costs can be the long-term marketability of die Betriebskosten über den actively managed and optimised the property. gesamten Lebenszyklus eines over the entire life cycle of a Gebäudes aktiv steuern und building. The result is maximum All of the modules in the Schüco optimieren. Das Ergebnis: economic success of the E2 façade system are tested for maximaler wirtschaftlicher Erfolg property with the highest their functional and energy der Immobilie bei bestmöglicher possible energy efficiency, properties, both as individual Energieeffizienz, Ressourcen- conservation of resources and components and in their und Umweltschonung. environmental protection. interaction with one another, using optimised interfaces, for all Die nachhaltige Senkung der The sustained reduction in trades. This ensures maximum Investitions- und Betriebskosten investment and operating costs reliability in planning and design. wird durch die vier Funktions- is achieved by means of the four module der Schüco E2 Fassade function modules in the Schüco erzielt: Öffnungselemente, E2 façade: opening units, solar Sonnenschutz, dezentrale shading, decentralised ventilati- Lüftung und Solarmodule. on and solar modules. Innovative Innovative Technologien ermög- technology permits flexible lichen flexible Systemlösungen, die an unterschiedlichste Gebäudearten und Klimazonen angepasst werden können. Das garantiert eine höhere Nutzungs- Gesamtbaukosten im Vergleich flexibilität, Arbeitsplatzqualität Comparison of total building costs und Nutzerzufriedenheit – und damit auch eine deutliche Verbesserung der langfristigen Marktfähigkeit der Immobilie. Alle Module des Systembaukas- ?DEE@?D@DE? tens der Schüco E2 Fassade sind ?DE?E:@DED bezüglich ihrer funktionalen und energetischen Eigenschaften sowohl als Einzelkomponenten als auch in ihrem Zusammen- spiel geprüft – mit optimierten Schnittstellen für alle Gewerke. Das gewährleistet höchste Sicherheit bei der Planung und /C?9;E?EC8=C 9;E;?EC8=C)]E? )]E?D8?=8 %=;?E;:?EC8=D;?E=8E@? Ausführung. /C?:9=;?E:?EC8= ?E=8E@?DDE /)1$?=8 08?EC=ECC;C8?=8? $C:@?;E@??DDE 08?E8E@?=:EC:D=ED ?D8?=8 /@98@DE? 8E?DDE %=;?D==:@DED
  • 5. Schüco E2 Fassade Schüco 5 2 Schüco E Façade Funktionsmodule der Schüco E2 Fassade Function modules in the Schüco E2 façade Mit den vier Funktionsmodulen The Schüco E2 façade is based lassen sich individuelle on four function modules that Lösungspakete realisieren: permit individual solutions. umsetzbar als Gesamtsystem It can be used as a complete oder in flexibel konfigurierbaren system or in flexible modular Modulkombinationen. combinations. Öffnungselemente Opening units Die nicht sichtbare flächenbün- The concealed, flush-fitted dige Integration aller Öffnungs- integration of all opening units, elemente inklusive ihrer including their system drives, Systemantriebe sorgt für ensures maximum creative Flächenbündige Öffnungselemente maximale Gestaltungsfreiheit freedom when designing Flush-fitted opening units beim Fassadendesign und façades and perfect integration perfekte Anbindung an die with the building management Gebäudeleittechnik. system. Sonnenschutz Solar shading Der außen liegende Sonnen- With its slimline micro louvre schutz mit seinen filigranen blades, the external solar Mikro-Lamellen sorgt für eine shading ensures both efficient effiziente Abschattung bei shading and maximum gleichzeitig größtmöglicher transparency when looking to Transparenz bei der Sicht nach the outside. außen. Decentralised ventilation Hochbelastbarer Sonnenschutz Dezentrale Lüftung The compact and concealed Highly resilient solar shading Die kompakt und nicht sichtbar decentralised ventilation vor den Geschosstrenndecken technology positioned in front im Fassadenelement positio- of the intermediate floors in nierte dezentrale Lüftungs- the façade unit opens up new technik eröffnet neue architek- architectural design possibilities. tonische Spielräume: For example, the absence of z. B. durch den Wegfall von shaft and service areas and the Schacht- und Technikflächen reduced storey heights that sowie die dadurch reduzierten result. Geschosshöhen. Solar modules Solarmodule The photovoltaic modules, Die variabel als Teilflächen oder which can be used either as Fassadenintegrierte dezentrale Lüftung geschosshoch einsetzbaren, in partial areas or inserted at full Façade-integrated decentralised ventilation Form, Farbe und Struktur flexibel storey height and which can gestaltbaren Photovoltaikmodule be designed individually in terms machen die Gebäudehülle zu of shape, colour and structure, einem Energieproduzenten und make the building envelope übernehmen dabei sämtliche into an energy producer. They funktionalen Eigenschaften einer therefore have all the properties konventionellen Verglasung. of conventional glazing. Objektspezifische Solarmodule Project-specific solar modules
  • 6. 6 Schüco Öffnungselemente Seitentitel deutsch Seitentitel englisch Opening units Öffnungselemente: flächenbündig integriert Opening units: Flush-fitted Größtmögliche Gestaltungsfrei- technik einbinden. Damit kön- appearance – for almost all heit bietet die Schüco E2 nen sie zentral für eine intelli- modular, storey-height glazing. Fassade durch die identischen gente automatische Lüftung This allows a new level of Ansichten von Festfeldern und angesteuert werden, z. B. für die quality in façade design. Öffnungselementen. Durch die Nachtauskühlung. Die konse- verdeckte Lage der Flügel- quente Automation aller The opening units are equipped rahmen hinter den Pfosten- Öffnungselemente sorgt für with large ventilation cross und Riegelprofilen sind alle höchsten Nutzerkomfort und ist sections and can be integrated begrenzenden Flächen bündig gleichzeitig ein weiterer Baustein in the building management und homogen in der Gesamt- für die optimierte Energiebilanz system by means of concealed ansicht – bis hin zu annähernd des Gebäudes. system drives. This allows the beliebig gerasterten, geschoss- units to be controlled centrally hohen Verglasungen. Das The identical appearance of for intelligent, automatic ermöglicht eine neue Qualität in fixed lights and opening units ventilation, e.g. night-time der Fassadenästhetik. means that the Schüco E2 cooling. The uniform automation façade offers maximum design of all the opening units provides Die mit großen Lüftungsquer- freedom. Due to the concealed maximum convenience for the schnitten ausgestatteten position of the vent frames user and at the same time, is Öffnungselemente lassen sich behind the mullion and transom another factor in the optimum per verdeckt liegenden System- profiles, all adjacent surfaces are energy balance of the building. antrieben in die Gebäudeleit- flush and uniform in the overall Geschosshohe Öffnungselemente Storey-height opening units
  • 7. Öffnungselemente Schüco 7 Opening units Dank der exzellenten statischen Thanks to the excellent Eigenschaften der Aluminium- structural properties of Konstruktionen sowie innovati- aluminium constructions and ver Beschlagstechnologie sind innovative fittings technology, auch großdimensionierte generously sized opening units Öffnungselemente mit hohen with large vent weights are also Flügelgewichten realisierbar. possible. They are impressive as Als Senkklapp- oder Parallel- projected top-hung windows or Ausstell-Fenster überzeugen parallel-opening windows with sie mit optisch durchgängigen, slender face widths throughout filigranen Ansichtsbreiten von of only 85 mm. nur 85 mm. Key benefits Die Vorteile auf einen Blick • Attractive façade design with • Ästhetisches Fassadendesign flush-fitted integration of the durch flächenbündige Profil- profile in the mullion/transom integration in das Pfosten- load-bearing structure and Riegel-Tragwerk und komplett fully concealed system drives verdeckt liegende System- • Intelligent control is possible Schüco SFC 85 mit Parallel-Ausstell-Fenster antriebe using building management Schüco SFC 85 with parallel-opening window • Intelligente Ansteuerung über technology: energy saving in Gebäudeleittechnik möglich: combination with night-time Energieeinsparung in Kombi- cooling nation mit Nachtauskühlung • Maximum comfort due to • Maximaler Komfort durch individual, natural ventilation individuelle natürliche Lüftung • Large window constructions • Großdimensionierte Fenster- with vent weights up to konstruktionen mit Flügel- 250 kg are possible gewichten bis max. 250 kg • Projected top-hung window: • Senkklapp-Fenster: Rastdreh- ratchet stay holds the window begrenzer hält im manuellen in the desired opening Betrieb bei Winddruck und position when subject to Windsog das Fenster in positive or negative window der gewünschten Öffnungs- loads during manual operation position fest Schüco SFC 85 mit Senkklapp-Fenster Schüco SFC 85 with projected top-hung window
  • 8. 8 Schüco Sonnenschutz Solar shading Sonnenschutz: transparent und hochbelastbar Solar shading: Transparent and highly resilient Der außen liegende Schüco Sonnenschutz CTB (Concealed Toughened Blind) kann dank einer hohen Lamellen- stabilität auch bei hohen Wind- geschwindigkeiten bis 30 m/s ausgefahren werden. Der transparente Behang aus Mikro-Lamellen sorgt für einen optimalen Sonnenschutz mit einer kompletten Abschattung schon ab einer Sonnenhöhe von 20°. Für die Nutzer der Räume wird so eine maximale visuelle Behaglichkeit inklusive Sicht nach außen erreicht. Witterungsbeständige Mikro-Lamellen aus Aluminium Weather-resistant, aluminium micro louvre blades Während der wärmeren Jahres- zeiten lässt sich durch das außen liegende System eine Reduzierung der Kühllast für das Gebäude um rund 50 % errei- chen. Damit leistet das Funktionsmodul Sonnenschutz einen beachtlichen Beitrag zur Senkung der Betriebskosten. 20° The external Schüco CTB (Concealed Toughened Blind) solar shading can even be lowered in high wind speeds of up to 30 m/s thanks to the high stability of the blades. The transparent blind consists of Abschattung ab 20° Sonnenhöhe micro louvre blades that ensure Shading from when the sun is at an angle of 20° solar shading and anti-glare protection with complete shading from when the sun is at an angle of 20°. This guarantees maximum visual comfort, including visibility to 50° the outside. 20° During the warmer months, it is possible to reduce the cooling load for the building by approximately 50% thanks to the external system. The solar shading function module thereby makes a considerable contribution to reducing the operating costs. Hohe Transparenz von innen High level of transparency from the inside
  • 9. Sonnenschutz Schüco 9 Solar shading Flächenbündige Fassadenoptik Flush façade appearance In eingefahrenem Zustand liegt When the blind is retracted, the der Sonnenschutz nicht sichtbar solar shading is not visible as it fassadenintegriert im opaken is integrated in the façade in Bereich vor der Geschosstrenn- the opaque area in front of the decke und sorgt für eine flächen- intermediate floor. This ensures bündige Optik der Fassade. Der that the façade has a flush bei konventionellen Sonnen- appearance. A fascia box schutzanlagen vor die Fassade mounted on the front of montierte Blendenkasten entfällt the façade, as found with somit komplett. conventional solar shading systems, is therefore no longer Externe Systemprüfung necessary. Der Schüco Sonnenschutz CTB bietet höchste Planungssicher- External system testing heit durch unabhängige externe Schüco CTB solar shading offers Prüfungen, z. B. bezüglich maximum planning reliability Windgeschwindigkeiten und courtesy of independent external Gesamtenergiedurchlassgrad. tests, for example, with regard to wind speeds and total solar Fassadenelemente mit energy transmittance. Schüco Sonnenschutz CTB Façade units with Schüco CTB solar shading
  • 10. 10 Schüco Dezentrale Lüftung Decentralised ventilation Dezentrale Lüftung: für optimales Raumklima Decentralised ventilation: for optimum internal climate Schon heute wird die Planung von Büroflächen maßgeblich durch folgende Punkte bestimmt: die immer anspruchs- vollere Gesetzes-, Verordnungs- und Normenlage sowie die Erkenntnisse der Arbeitsplatz- forschung. Diese hat einen ein- deutigen Zusammenhang zwi- schen einem thermisch-klima- tisch behaglichen Raumklima und der steigenden Leistungs- fähigkeit sowie der Gesundheit der Raumnutzer nachgewiesen. Die Zufuhr von „richtiger“ Frischluft durch eine optimale Be- und Entlüftung, am besten raumweise an die individuellen Bedürfnisse angepasst, ist dabei ein zentraler Faktor. Die positiven ökonomischen Effekte durch die gesteigerte Leistungsfähigkeit der Büro- Dezentrale Lüftungstechnik: Lüftung, Heizung, Kühlung nutzer erstrecken sich über Decentralised ventilation technology: ventilation, heating and cooling die gesamte Nutzungszeit der Immobilie und bieten gewerb- lichen Nutzern einen erheblichen Increasingly complex laws, room climate and the increased Mehrwert. regulations and standards, productivity and health of a coupled with the findings from room’s occupants. A central workplace studies, have already factor here is the supply of real had a significant impact on the fresh air by means of optimum planning of office space today. ventilation, which is best tailored The findings have revealed a to the individual requirements clear link between a comfortable for each room. The positive economic effects Abhängigkeit geistige Leistungsfähigkeit zur Raumtemperatur resulting from the increased Effect of room temperature on concentration level productivity of the office users cover the entire period that the property is in use and therefore offer commercial users 100 % significant added value. 95 % Geistige Leistungsfähigkeit [%] 90 % Concentration level [%] 85 % 80 % 75 % 70 % 65 % Raumtemperatur [°C] / Room temperature [°C] Quelle / Source: D. Wyon
  • 11. Dezentrale Lüftung Schüco 11 Decentralised ventilation Vorteile für die Immobilienvermarktung Benefits for the property market Optimierung der Baukosten Gebäudehöhe und Geschosszahl bei zentraler und Bei Gebäuden mit einem dezen- dezentraler Lüftung tralen Lüftungskonzept von Building height and number of floors for Schüco lässt sich durch die centralised and decentralised ventilation systembedingte Reduzierung von Zwischendecken die Geschoss- höhe verringern. Diesen entscheidenden Vorteil für Investoren veranschaulicht die Building height in m Gebäudehöhe in m nebenstehende Grafik: Entweder reduziert sich bei gleicher Etagenzahl die Gesamt- bauhöhe. Das Ergebnis: eine erhebliche Senkung der Rohbau- kosten. Oder es erhöht sich bei gleicher Bauhöhe die Anzahl der Geschosse. Das bedeutet eine Zentrale Lüftung für Dezentrale Lüftung für Dezentrale Lüftung für 30 Geschosse 30 Geschosse 33 Geschosse deutliche Steigerung der Gesamt- Centralised ventilation Decentralised ventilation Decentralised ventilation mietfläche und damit der for 30 floors for 30 floors for 33 floors Vermarktungserlöse. Reduzierung der Betriebskosten Optimising construction costs costs of the building shell, Durch die dezentrale, individuelle In buildings with a decentralised or the number of floors will be Regelung in kleinen Nutzungs- ventilation concept from Schüco, increased for the same einheiten, z. B. raumweise unter the storey height can be reduced construction height, which Berücksichtigung wechselnder as the system requires less means a significant increase Nutzungszeiten und -kapazitäten, space between floors. The graph in the total rental area and wird der Energieverbrauch auf above illustrates the decisive therefore in potential revenues. den notwendigen Bedarf redu- advantage for investors. Either ziert. Mit der Senkung der the total construction height will Reduction in operating costs Betriebskosten ergibt sich ein be reduced for the same number Energy consumption is reduced weiterer wichtiger Vorteil für die of floors, which results in a to the required amount as a Vermarktung der Immobilie. considerable reduction in the result of decentralised, individual regulation in small operational units, e.g. room by room, taking into account changing usage periods and capacities. Vergleich dezentrale / zentrale Lüftung This significantly reduces the Comparison of decentralised / centralised ventilation operating costs of the property and is therefore an additional Dezentrale Lüftung Zentrale Lüftung benefit. • Autarkes Lüftungsgerät in Fassadennähe • Lüftungszentrale im Keller, Dach- oder Technikgeschoss • Luft wird über Fassadenöffnungen angesaugt • Luftverteilung über Lüftungsrohre bzw. ausgeblasen • Individuelle raumweise Regelung • Nur bedingt individuell raumweise regelbar • Hohe Flexibilität bei Nutzungsänderung • Geringe Flexibilität bei Nutzungsänderung innerhalb des Gebäudes Decentralised ventilation Centralised ventilation • Stand-alone ventilation device • Ventilation control unit in the basement, attic or next to the façade on the service floor • Air is drawn in or blown out through openings • Air distributed via ventilation pipes in the façade • Individual room-by-room regulation • Can only be regulated on an individual room-by-room basis to a limited extent • High degree of flexibility in the event of a • Minimal flexibility in the event of a change in change in use use within the building
  • 12. 12 Schüco Dezentrale Lüftung Decentralised ventilation Dezentrale Lüftung – designorientiert und effizient Decentralised ventilation – stylish and efficient Bei der Schüco E2 Fassade sind die Komponenten für die dezen- trale Lüftung mit den Funktionen Heizung und Kühlung der Zuluft kompakt und unsichtbar in das vor der Geschosstrenndecke liegende Technikmodul inte- griert, welches auch den außen liegenden Sonnenschutz aufneh- men kann. Das ermöglicht die Umsetzung selbst geschosshoher Verglasungen und dadurch auch eine flächige Fassadenoptik. Zusätzliche Designoptionen Der Wegfall von Technikflächen inklusive der zentralen Luftvertei- lung sowie die Verlagerung der Anlagentechnik in den opaken Bereich der Geschossübergänge eröffnet dem Architekten zusätz- liche Optionen: die Planung homogener, hochtransparenter und designorientierter Fassaden ohne Einschränkung der gewünschten Fassadenansicht. Maximale architektonische Freiräume Die flexiblen Einbaumöglich- Fassadenintegrierte dezentrale Lüftung keiten (Deckeneinbau, Boden- Façade-integrated decentralised ventilation einbau, Decken- und Bodenein- bau) der Lüftungstechnik sowie die Anpassung an unterschied- In the Schüco E2 façade, the floor areas presents the architect lichste Deckenaufbauten ermög- components for decentralised with additional options – lichen die Integration in nahezu ventilation are integrated with no restrictions on the façade jeden Gebäudetyp. the functions of heating and appearance when planning cooling incoming air in a homogeneous, highly compact and concealed fashion transparent and stylish façades. in the service module, which is located in front of the Maximum architectural intermediate floor and which freedom can also hold the external solar The flexible installation options shading. This even permits floor- (ceiling installation, floor to-ceiling glazing to be used, installation, ceiling and floor which gives the façade a sleek installation) for ventilation appearance. technology and adaptation to the widest range of floor / ceiling Additional design options constructions allows for The absence of service areas, integration in almost all types including decentralised air of building. distribution and the relocation of the systems technology to the opaque area in the intermediate
  • 13. Dezentrale Lüftung Schüco 13 Decentralised ventilation Modulare Lüftungskonzepte für jede Anforderung Modular ventilation concepts for every requirement Für die Schüco E2 Fassade stehen fünf unterschiedliche, modular aufgebaute dezentrale Lüftungskonzepte mit und ohne Wärmerückgewinnung zur Verfügung. Die Wärmerückge- winnung sorgt sehr effizient für zusätzliche Einsparpotenziale bei der Heizenergie. Mit diesen Lüftungskonzepten ist eine An- passung an die Anforderungen unterschiedlichster Gebäude- arten und Nutzungsbedingungen möglich. Sie sind sowohl für den Neubau als auch in der Sanie- rung einsetzbar. Die Nutzer können das Raum- Beispiel: dezentrales Lüftungskonzept 1 klima ganz individuell raumweise Quellluftartige Einbringung der erwärmten oder gekühlten Zuluft. Die Abluft wird über ein Deckengerät an ihr persönliches Behaglich- abtransportiert. Es erfolgt keine Wärmerückgewinnung. Example: Decentralised ventilation concept 1 keitsempfinden anpassen, z. B. Heated or cooled incoming air is drawn into the room by displacement ventilation. durch das Anwärmen oder The outgoing air is extracted via a ceiling device. There is no heat recovery. das Kühlen der Zuluft sowie die stufenweise Einstellung des Luftvolumenstroms. The Schüco E2 façade has five different, modular concepts available for decentralised ventilation, with and without heat recovery. Heat recovery is very efficient in increasing the potential for saving heating energy. These ventilation concepts make it possible to adapt to the requirements of the most diverse building types and conditions of use. They can be used for both new builds and in renovation projects. The users can adjust the indoor Beispiel: dezentrales Lüftungskonzept 4 climate to their personal comfort Einbringung der erwärmten bzw. gekühlten Zuluft an der Decke. Die Abluft wird ebenfalls über das Deckengerät abgeführt, sodass eine Wärmerückgewinnung erfolgt. level on an individual, room-by- Example: Decentralised ventilation concept 4 room basis, for example, by Heated or cooled incoming air is drawn into the room via the ceiling. warming or cooling the incoming The outgoing air is also released via the ceiling device for heat recovery. air and by adjusting the air volume flow incrementally.
  • 14. 14 Schüco Solarmodule Solar modules Solarmodule: fassadenintegrierte Photovoltaik Solar modules: Façade-integrated photovoltaics Angesichts stetig steigender In view of constantly rising Energiepreise durch immer knap- energy prices caused by per werdende fossile Brennstoffe dwindling reserves of fossil fuels, gehört der Solartechnik mit der the future already lies with solar Sonne als kostenloser, uner- technology, which uses the sun schöpflicher Energiequelle schon as a free and inexhaustible source heute die Zukunft. Dazu bietet of energy. Solar technology also die Solartechnologie eine offers “clean” energy generation „saubere“ Energiegewinnung without CO2 emissions, thereby ohne CO2-Emissionen und liefert making a significant contribution damit auch einen wichtigen Bei- to climate protection. trag zum Klimaschutz. With Schüco façade-integrated Mit den fassadenintegrierten photovoltaic modules, the Photovoltaikmodulen von Schüco E2 façade features a Schüco verfügt die Schüco highly efficient component for E2 Fassade über einen hoch- solar energy generation. The effizienten Baustein zur solaren solar modules meet all the Transluzente Photovoltaikintegration Stromgewinnung. Dabei erfüllen requirements of a conventional Translucent photovoltaic integration die Solarmodule alle Anforde- infill unit in terms of thermal rungen eines herkömmlichen insulation, weather resistance Füllungselements bezüglich and sound reduction. Wärmedämmung sowie Witte- rungs- und Schallschutz. Schüco SFC 85 mit transparenten Photo- voltaikmodulen Schüco SFC 85 with transparent photovoltaic modules
  • 15. Solarmodule Schüco 15 Solar modules Gestaltungsoptionen für Photovoltaikmodule Design options for photovoltaic modules Ebenso wie die Öffnungselemente Integration der Photovoltaik- defined using transparent werden die Photovoltaikmodule module. Solarzellen und Gläser modules, which feature uniform flächenbündig in das Tragwerk bieten in puncto Größe, Format, modules that can vary in design. der Schüco E2 Fassade inte- Farbe, Struktur und Funktion The views to the outside created griert – je nach Anforderung eine breite Gestaltungs- und and the use of light from the transluzent oder transparent. Ausführungspalette für eine indi- entire height of the unit allows viduelle, objektspezifische for storey-height integration of Transluzente Module bieten per- Fassadengestaltung. photovoltaic modules. Solar cells fekte Lösungen für alle blick- and glazing provide a wide range dichten Fassadenbereiche wie As with the opening units, the of design options in terms of z. B. Brüstungen. Mit transparen- photovoltaic modules are size, shape, colour, structure and ten Modulen, die sich durch ein flush-fitted in the load-bearing function for an individual, variabel gestaltbares, homoge- structure of the Schüco E2 project-specific façade design. nes Raster auszeichnen, lässt façade – translucent or sich der Durchblick nach drau- transparent as required. ßen bestimmen. Der damit erreichte Außenbezug ermög- Translucent modules provide licht zusammen mit der Lichtauf- perfect solutions for all opaque nahme über die gesamte façade areas, e.g. spandrels. Elementhöhe die geschosshohe The view to the outside can be Struktur: Polykristalline oder monokristalline Zellen Farbe: breite Palette an Zellfarben für die varian- Größe / Format: Verschiedene Größen in den setzen unterschiedliche ästhetische Akzente. tenreiche Gestaltung mit kristallinen Photovoltaik- Formaten rechteckig, quadratisch und pseudo- Structure: polycrystalline or monocrystalline cells modulen. quadratisch mit abgeschrägten Ecken stehen bei create different design accents Colour: a wide range of cell colours for variety in kristallinen Photovoltaikzellen zur Auswahl. design using crystalline photovoltaic modules Size / shape: different sizes available in the following shapes when using crystalline photovoltaic cells – rectangular, square and square with bevelled corners Innovation: BSC-Zelle (back-side-contact) mit Amorphe Dünnschichtzellen: Durch individuelle CIS-Dünnschichtzellen: Weisen eine besonders außerordentlich hohem Wirkungsgrad und Laserung der Submodule kann bei transparenter homogene Oberfläche auf. Sie sind unempfindlich klarer Optik durch fehlendes Kontaktgitter auf Struktur das Lichtverhalten im Innenraum filigran gegen hohe Temperaturen, Teilverschattung und der Vorderseite. beeinflusst werden, ohne auf die konventionellen ungünstige Einstrahlwinkel. Somit sind sie beson- Innovation: BSC cell (back / side contact) with Eigenschaften eines Füllungselementes zu verzichten. ders gut für den Einsatz in der Fassade geeignet. outstanding efficiency levels and a streamlined Amorphous thin-film cells: for transparent CIS thin-film cells: for a particularly appearance due to the contact grid missing from structures, individual laser cutting sub-modules homogeneous surface finish. They are resistant to the front side can affect the light inside without foregoing the high temperatures, partial shading and unfavourable conventional features of an infill unit angles of incidence. They are therefore particularly well suited for use on the façade
  • 16. 16 Schüco Fassadenautomation Façade automation Fassadenautomation: Energieeffizienz und Komfort Façade automation: Energy efficiency and convenience Höchste Energieeffizienz bei Fassadenmodule, z. B. bei auto- management system and they bestmöglichem Komfort: Die matischer Nachtauskühlung therefore permit intelligent konsequente Automatisierung sowie individueller centralised or decentralised von Öffnungselementen, Fensteröffnung. control of the façade modules, Sonnenschutz und dezentraler for example, for automatic Lüftungstechnik sorgt dafür, Maximum energy efficiency night-time cooling and opening dass die Schüco E2 Fassade bei with the utmost convenience. individual windows. geringstem Bedienaufwand Uniform automation of situations- und nutzergerecht opening units, solar shading arbeitet. So lässt sich z. B. der and decentralised ventilation individuelle Wunsch des Nutzers ensures that the Schüco E2 nach einem für ihn behaglichen façade functions in accordance Raumklima ohne Beeinträchti- with the requirements of the gung der optimierten, ressour- situation and user with minimal censchonenden Energiebilanz effort. Individual user preferences realisieren. for a comfortable room climate can therefore be accommodated Alle Systemantriebe können in without restricting the optimised, eine Gebäudeleittechnik einge- eco-friendly energy balance. bunden werden und ermöglichen so eine intelligente zentrale oder All system drives can be Voll automatisierte Fassade dezentrale Ansteuerung der incorporated into a building Fully-automated façade
  • 17. Fassadenautomation Schüco 17 Façade automation Attraktive Energiespar- potenziale Energiesparen mit Fassadenauto- mation beginnt immer im Einzel- raum, also am Ort der Energie- übergabe. Die dabei zu erreichen- den Energieeinsparpotenziale sind für Investor, Betreiber und Mieter der Immobilie gleicher- maßen interessant. Wärme- und Kühlenergie So lassen sich beispielsweise 25 % der Wärmeenergie und 45 % der Kühlenergie einsparen durch eine • zeit- und präsenzabhängige Anpassung der Regelsollwerte • Abschaltung der Energie- zufuhr beim Öffnen der Fenster • Unterstützung des Heiz- oder Kühlvorgangs durch den Sonnenschutz in unbelegten Räumen Integrierter Schüco Sonnenschutz CTB • Nachtauskühlung per zentraler Integrated Schüco CTB solar shading Ansteuerung der Öffnungs- elemente Beleuchtungsenergie Attractive energy-saving Lighting energy Die hohe Transparenz des potential The high degree of transparency Schüco Sonnenschutz CTB und Saving energy with façade of Schüco CTB solar shading der daraus resultierende über- automation always begins at and the resultant, above-average durchschnittlich gute Trans- room level, where energy transmission level saves a missionsgrad sparen, z. B. mit transfer takes place. The energy significant amount of lighting einer Konstantlichtregulierung saving potential is of equal energy, for example, due to und einer Präsenzerfassung mit interest to investors, operators constant light regulation and automatischer Abschaltung der and lessees. movement detection, which Beleuchtung, einen nennens- automatically switches off the werten Teil der Beleuchtungs- Heating and cooling energy lighting. energie ein. For example, 25 % of heating energy and 45 % of cooling The automation of the Schüco Somit ist die Automatisierung energy can be saved by: E2 façade is therefore a key der Schüco E2 Fassade ein • Adjusting control target component for the optimised wesentlicher Baustein für die values according to time energy balance of a building. optimierte Energiebilanz der and occupancy Moreover, the functional façade Immobilie – und das ohne • Switching off the energy units do not restrict the Einschränkung der architekto- supply when windows are architectural design. nischen Gestaltung durch die open funktionalen Fassadenelemente. • Supporting the heating or cooling process in unoccupied rooms by means of solar shading • Night-time cooling via centralised control of opening units
  • 18. 18 Schüco Planungs- und Ausführungssicherheit Planning and design reliability Komplett geprüftes System Fully tested system Die Schüco E2 Fassade bietet The Schüco E2 façade offers Architekten, Investoren, Verarbei- architects, investors, fabricators tern und Betreibern ein Optimum and operators maximum an Planungs-, Ausführungs- und planning, design and operational Betriebssicherheit. Sie ist sowohl reliability. Both its individual als Gesamtsystem als auch in function modules and its ihren einzelnen Funktions- performance as a complete modulen durch unabhängige system have been approved Prüfinstitute geprüft, z. B. vom by independent test institutes, europaweit notifizierten und for example, by ift Rosenheim, international akkreditierten the notified European test centre ift Rosenheim. Dabei erfüllte die with international accreditation. Schüco E2 Fassade auch die The Schüco E2 façade even hohen Anforderungen der satisfied the stringent DIN EN 13830 für Vorhang- requirements of DIN EN 13830 fassaden an Luftdurchlässigkeit, for curtain walling in terms of air Schlagregendichtheit und permeability, watertightness and Sicherheit. Außerdem verfügt security. The system also has das System über perfekt aufein- perfectly tailored mechanical and ander abgestimmte mechanische electronic interfaces. und elektronische Schnittstellen. Schüco E2 Fassade Schüco E2 façade
  • 19. Systemübersicht Schüco 19 System overview Schüco E2 Fassade – die neue Dimension des Bauens Schüco E2 façade – the new dimension of construction Mit den frei kombinierbaren Flexible, energy-efficient building Funktionsmodulen der concepts with significantly Schüco E2 Fassade und deren reduced investment and Kompatibilität mit der Schüco operating costs are possible in Systemwelt lassen sich in nahe- almost all project classes due to zu allen Objektklassen flexible, the flexible function modules of energieeffiziente Gebäudekon- the Schüco E2 façade and their zepte mit deutlich reduzierten compatibility with the Schüco Investitions- und Betriebskosten system world. realisieren. Öffnungselemente / Opening units • Flächenbündige Fassadenintegration; identische • Flush-fitted façade integration; Optik von Festfeldern und Öffnungselementen fixed lights and opening units appear identical • Verdeckt liegende Systemantriebe; optional intel- • Concealed system drives; optional intelligent ligente Ansteuerung über Gebäudeleittechnik control via building management system • Energieeinsparung in Kombination mit • Energy saving in combination with Nachtauskühlung night-time cooling • Geschosshohe Fensterlösungen möglich • Storey-height window solutions possible • Große Lüftungsquerschnitte • Large ventilation cross sections Sonnenschutz / Solar shading • Außen liegender Sonnenschutz, flächenbündig • External solar shading, flush-fitted and verdeckte Integration in die Fassade concealed integration in the façade • Nicht sichtbar im eingefahrenen Zustand; • Not visible when retracted; kein aufgesetzter Blendenkasten no surface-mounted fascia box • Systemgeprüfte hohe Windstabilität bis 30 m/s: • System-tested high wind stability up to 30 m/s; auch bei großen Gebäudehöhen einsetzbar can even be used in high buildings • Transparenter Mikro-Lamellenbehang; komplette • Transparent blind consisting of micro louvre Abschattung schon ab 20° Sonnenhöhe blades, complete shading from when the sun is at an angle of 20° Dezentrale Lüftung / Decentralised ventilation • Autarkes, nicht sichtbares Lüftungssystem in der • Stand-alone ventilation system concealed in the Fassade; geschosshohe Verglasungen möglich façade; storey-height glazing possible • Behagliches Raumklima und individuelle raum- • Comfortable indoor climate and fresh air weise Frischluftregelung; höhere Leistungsfähigkeit regulation on an individual, room-by-room basis; • Baukostenoptimierung durch Reduzierung von increased productivity Zwischendecken und Technikflächen • Optimisation of construction costs due to less space • Hohe Flexibilität bei Nutzungsänderung between floors and reduction in service areas • Reduzierung der Betriebskosten • High degree of flexibility in the event of a change in use • Reduction in operating costs Solarmodule / Solar modules • Fassadenintegrierte transluzente oder transparente • Façade-integrated translucent or transparent Photovoltaikmodule zur Solarstromgewinnung photovoltaic modules for generating solar energy • Flexibel gestaltbar in Form, Farbe, Struktur • Flexible design in terms of shape, colour and • Bei geschosshohen Photovoltaikmodulen optional structure auch Sicht nach außen realisierbar • Visibility to the outside also possible for storey- • Erfüllen alle funktionalen Anforderungen eines height photovoltaic modules konventionellen Einsatzelements: z. B. Wärme- • Fulfilment of all the functional requirements of a dämmung, Witterungs- und Schallschutz conventional insert unit, e.g. thermal insulation, weather resistance and sound reduction
  • 20. Schüco E2 Fassade Schüco E2 façade Schüco – die Adresse für Fenster und Solar Die innovative, energieoptimierte The innovative, energy-efficient Schüco – Your Partner for Windows and Schüco E2 Fassade bietet eine Schüco E2 façade offers the Solar Products optimale Verbindung von optimum combination of façade Als Innovationsführer für systemgestütztes Bauen Fassaden- und Anlagentechnik and system technology and liefert Schüco Komponenten für die gesamte und eröffnet eine neue opens up a new dimension in Gebäudehülle inklusive spezieller Softwarelösungen Dimension der Gebäudeästhetik. building design. Consisting hinsichtlich Planung, Konstruktion, Kalkulation und Bestehend aus vier Funktions- of four function modules – Fertigung. modulen – Öffnungselemente, opening units, solar shading, As leading innovator in system-based construction, Schüco supplies components for the whole building Sonnenschutz, dezentrale decentralised ventilation and envelope, including specialised software solutions Lüftung und Solarmodule –, solar modules – the fully-tested for design, construction, calculation and fabrication. lässt sich das komplett geprüfte, system with optimised interfaces schnittstellenoptimierte System can be implemented as a Aluminium-Systeme Aluminium systems als Komplettlösung oder in complete or partial solution. Stahl-Systeme Steel systems Teilkombinationen realisieren. Kunststoff-Systeme PVC-U systems Solar-Systeme Solar products Schüco Design Schüco Design Schüco International KG www.schueco.com P3245/05.09/Printed in Germany
