TRENDS & INNOVATIONEN
Technologie




     Länger gut in Form
     Fräsen: LMT Tools präsentiert die nach eigenen Angaben weltweit erste Nano­
     composite­Beschichtung für den Gesenk­ und Formenbau. Die Fräsexperten ver­
     sprechen für ihre Wendeschneidplatten der Nanomold­Reihe unter anderem Leis­
     tungssteigerungen von mindestens 30 Prozent beim Fräsen in Stählen bis 50 HRC.



     I
        m Gesenk- und Formenbau gibt es          für Vollhartmetallfräser entwickelt und       können und eine hohe Temperaturbe-
        zwei grundsätzliche Strategien, mit      erst danach auf die Wendeplattentech-         ständigkeit aufweisen, vor allem aber
        Präzisionswerkzeugen die Produktivi-     nologie übertragen. Unter anderem an-         ihre Eigenschaften über eine lange Zeit
     tät in der spanenden Bearbeitung zu         gesichts der drastisch steigenden Roh-        behalten. Schon mit einer der ersten ei-
     verbessern: längere Laufzeiten oder hö-     stoffpreise für Hartmetallwerkstoffe          genen Versuchsreihe landete LMT Kie-
     here Schnittwerte. Während bei zahlrei-     verband man bei LMT das vorhandene            ninger einen Volltreffer. Die Beschich-
     chen spanenden Verfahren Beschichtun-       Know-how im Gesenk- und Formen-               tung erreichte Standzeitverbesserungen
     gen für spürbare Leistungssteigerungen      bau mit einer speziellen Beschichtung         von mindestens 30
     gesorgt haben, gab es bisher keine spezi-   in einem Entwicklungsprojekt. Als be-         Prozent bei der
     ell auf die Anforderungen im Gesenk-        währter Partner mit an Bord: die Be-          Bearbeitung
     und Formenbau angepasste Beschich-          schichtungsspezialisten der Platit AG.        von Werk-
     tung für Wendeplattenwerkzeuge. Diese
     Lücke schließt LMT Kieninger: „Nano-        Beschichtung muss unterschiedliche
     mold“ haben die Gesenk- und Formen-         Geschwindigkeiten kompensieren
     bauspezialisten der LMT-Gruppe ihre         Ziel der Entwicklung war, mit den Mög-
     neueste Entwicklung genannt, mit der        lichkeiten der Nanocomposite-Technik
     sie Anwendern Leistungssteigerungen         eine Schicht für Wendeschneidplat-
     von mindestens 30 Prozent beim Fräsen       ten zu entwickeln, die speziell auf
     in Stählen bis 50 HRC versprechen.          die Anforderungen des Ge-
                                                 senk- und Formenbaus zu-
     Speziell designte Beschichtungen            geschnitten ist. Sie muss
     Zu den größten technischen Problemen        die    unterschiedli-
     beim Fräsen mit Wendeschneidplatten-        chen Schnittge-
     werkzeugen gehören prinzipiell die un-      schwindigkei-
     terschiedlichen Schnittgeschwindigkei-      ten kom-
     ten an der Schneide, die bis zur Schnitt-   pensie-
     geschwindigkeit Null im Zentrum der         ren
     Platte reichen. LMT Kieninger hat diese
     Anforderungen in der Vergangenheit
     konstruktiv lösen können und auf die-
     ser Basis ein umfassendes Werk-
     zeugprogramm am Markt etab-
     liert.
         Speziell auf Anwen-
     dungen zugeschnitte-
     ne Beschichtungen
     wurden bislang
     in der Regel
     zunächst

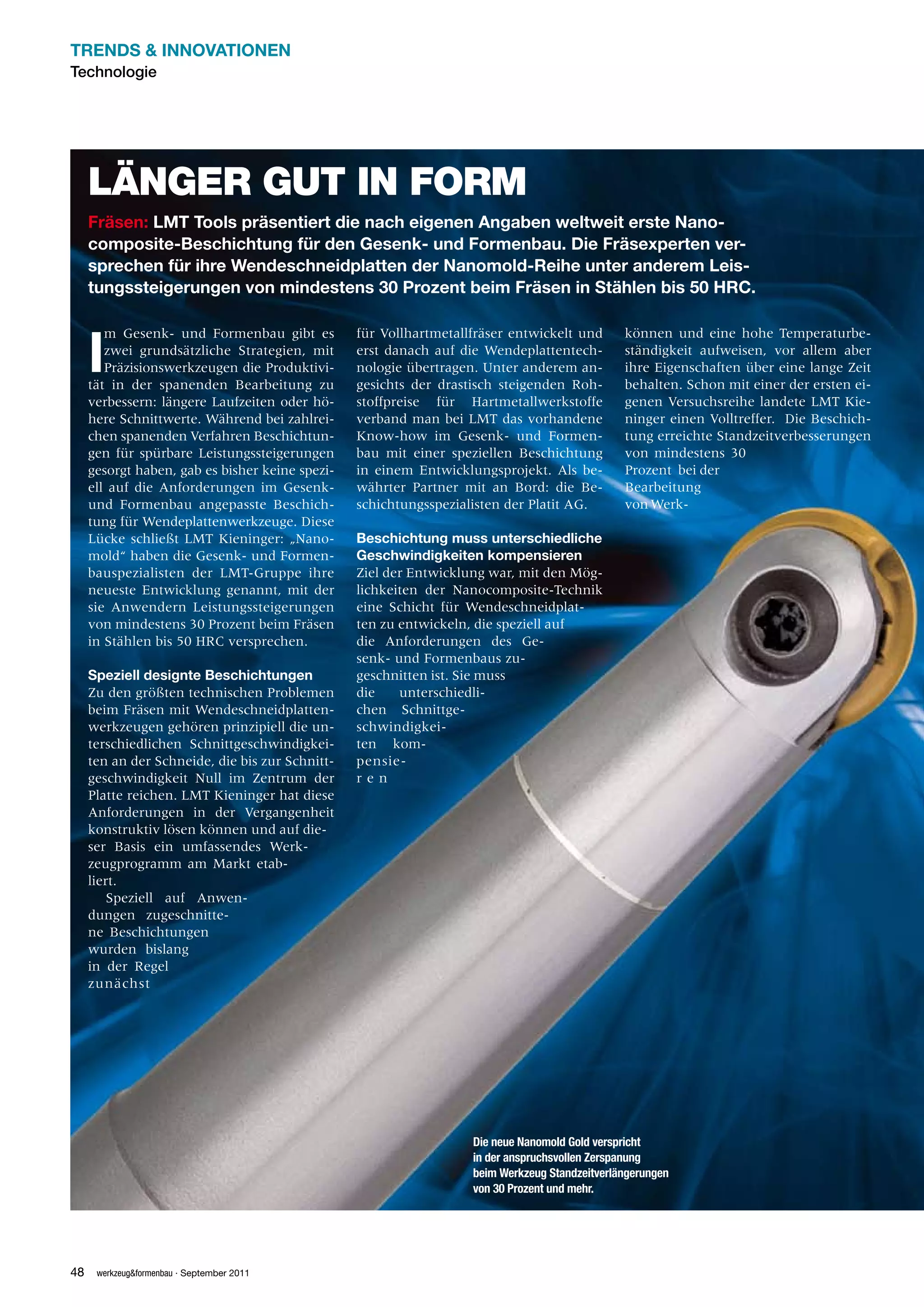

                                                                   Die neue Nanomold Gold verspricht
                                                                   in der anspruchsvollen Zerspanung
                                                                   beim Werkzeug Standzeitverlängerungen
                                                                   von 30 Prozent und mehr.




48    werkzeug&formenbau · September 2011
TRENDS & INNOVATIONEN
                                                                                                                                     Technologie




                                                                                               Schichtaufbau Nanomold: Das Beschichtungskon-
 Die Nanomold Gold wird im neuen Beschichtungs-                                                zept ermöglicht nicht nur, die einzelnen Schichten
 zentrum bei LMT Kieninger in Lahr aufgebracht.                                                variabel zusammenzusetzen, sondern auch die
                                                                                               Schichtdicken unterschiedlich einzustellen.


zeugstählen bis 50 HRC. Auch eines der             ihre Eigenschaften auch bei niedrigen       hersteller erklärte sich noch während
größten Probleme bei der Zerspanung                Umfangsgeschwindigkeiten behält. Um         der internen Versuchsreihen bereit, zu
mit Kugel-Kopierfräsplatten Typ WPR                sicherzustellen, dass diese Kombination     prüfen, ob die Nanomold Gold sich
konnte gelöst werden: die unterschied-             lange hält, wird bei den Wendeschneid-      auch in der Praxis bewährt. Als Bauteil
lichen Schnittgeschwindigkeit von Null             platten als erste Lage ein Haftlayer ein-   wurde ein Oberstempel für eine PKW-
im Zentrum bis zur maximalen Schnitt-              gesetzt, der einen weichen Übergang         Tür gewählt. Das Material für dieses
geschwindigkeit am Umfang der Wen-                 zwischen Substrat und Schicht bildet.       Werkzeug ist ein Kaltarbeitsstahl
deplatte.                                          Der Name der Neuentwicklung: Nano-          1.2333, vergütet auf 255 HB. Gefräst
                                                   mold Gold.                                  wurde mit der Kugelkopierfräsplatte
Individuell einstellbares Konzept                     Als erstes Versuchswerkzeug für die      WPR 16 N mit Nanomold Gold.
Schlüssel war das individuell einstellba-          neu entwickelte Schicht wählte man ei-
re Beschichtungskonzept: Es ermöglicht             ne Hochvorschubgeometrie, bei der           Prozesssicherheit gab den Ausschlag
nicht nur, die einzelnen Schichten vari-           aufgrund des kleinen Einstellwinkels        Der Schlichtprozess für dieses Bauteil
abel zusammenzusetzen, sondern auch                stark unterschiedliche Schnittgeschwin-     hat eine Gesamtlaufzeit von 16,5 h. Das
die Schichtdicken unterschiedlich ein-             digkeiten an der Schneide wirken. Be-       Ergebnis war eindeutig: Die mit Nano-
zustellen. So ist es möglich, eine Top-            arbeitet wurde der Kaltarbeitswerk-         mold Gold beschichtete Platte reduzier-
schicht, die optimal für hohe Schnittge-           zeugstahl 1.2379 mit 1200 N/mm² Fes-        te die durchschnittliche Verschleißmar-
schwindigkeiten geeignet ist, mit einer            tigkeit, der vor allem bei Hochleistungs-   kenbreite deutlich. Gegenüber der bis-
Kernbeschichtung zu kombinieren, die               werkzeugen eingesetzt wird und sich         herigen Sorte konnte der Freiflächen-
                                                   mit guter Zähigkeit und extremer Ver-       verschleiß im Zentrum der Schneide
                                                   schleißfestigkeit auszeichnet.        Im    um 23 Prozent verbessert werden. Am
 trends µ-genau                                    Gleichlauf wurde der Stahlblock mit         Umfang der Wendeplatte erzielte man
                                                   beiden Beschichtungsvarianten, der bis-     sogar Verbesserungen bis 45 Prozent.
 Speziell zugeschnittene Schicht                   herigen Sorte LC630Q und dem glei-             Die daraus resultierenden längeren
 Weil die Beschichtungstechnologie direkt in       chen Schneidstoff mit neuer Beschich-       Standzeiten der Wendeplatte waren al-
 die Fertigung bei LMT Kieninger integriert ist,   tung Nanomold Gold abgezeilt.               lerdings nicht ausschlaggebend für die
 haben Anwender die Sicherheit, einen gleich-                                                  Entscheidung des Anwenders, auf die
 mäßig hohen Qualitätsstandard zu bekommen.        Verschleißmarkenbreite halbiert             neue Sorte umzustellen. Entscheiden-
 Darüber hinaus bietet die technische Ausstat-     Schon nach 30 min Fräszeit zeigte sich      des Kriterium ist vor allem die gewon-
 tung des Beschichtungszentrums in Lahr die        ein positives Ergebnis: Die durchschnitt-   nene Prozesssicherheit. Darüber hinaus
 Möglichkeit, die Verschleißschichten speziell     liche Verschleißmarkenbreite halbierte      sieht der Anwender angesichts der Leis-
 auf die Anforderungen der Produkte für den        sich nahezu. Ein weiterer Pluspunkt ist     tungsdaten des Werkzeuges weiteres
 Gesenk- und Formenbau abzustimmen. Offizi-        der sehr gleichmäßige Verschleißverlauf     Potenzial, die Schnittdaten und den Be-
 elle Weltpremiere feiert Nanomold Gold auf        entlang der Schneidkante. Dies bedeu-       arbeitungsprozess zu optimieren.
 der EMO 2011 in Hannover, im Anschluss wer-       tet vor allem hohe Prozesssicherheit bei
 den die meisten Geometrien mit der neuen          der Zerspanung.                                    LMT Kieninger GmbH, D-77933 Lahr,
 Schicht lieferbar sein. Aktuell in der Entwick-      Während die internen Testreihen                 Tel.: 07821/943-0, www.lmt-kieninger.com
 lung ist zudem eine spezielle Beschichtung für    weiterliefen, sprachen die Entwickler              LMT Tool Systems GmbH,
 das Schlichten von gehärteten Werkstoffen.        von LMT Kieninger die ersten Anwen-                D-73447 Oberkochen, Tel.: 07365/9579-0,
                                                   der an. Ein süddeutscher Automobil-                www.lmt-tools.com




                                                                                                                werkzeug&formenbau · September 2011   49
