- 1. ISB s.r.l. Località Nebbioli, 28 15066 Gavi (AL) - ITALY e-mail: info@isb-platforms.com Tel: +39 014361784 / +39 3485492491 Fax: +39 0143634047 ______________________________________________________________________________________________________________________ Neues Easytalk-Gerät ____________________________________________________________________________________________________________ Doc. 01DC0000184 - Deutsch 03-10-2011

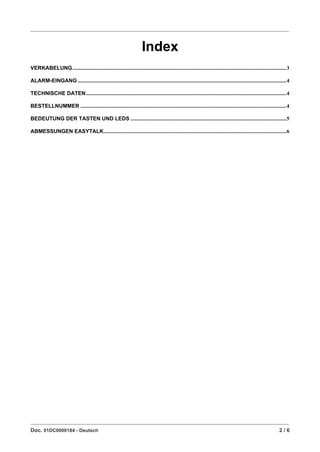

- 2. ____________________________________________________________________________________________________________ Index VERKABELUNG..............................................................................................................................................................3 ALARM-EINGANG ..........................................................................................................................................................4 TECHNISCHE DATEN....................................................................................................................................................4 BESTELLNUMMER ........................................................................................................................................................4 BEDEUTUNG DER TASTEN UND LEDS ...................................................................................................................5 ABMESSUNGEN EASYTALK.......................................................................................................................................6 ____________________________________________________________________________________________________________ Doc. 01DC0000184 - Deutsch 2/6

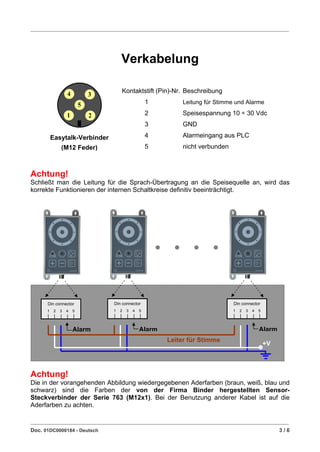

- 3. ____________________________________________________________________________________________________________ Verkabelung 4 Kontaktstift (Pin)-Nr. Beschreibung 3 5 1 Leitung für Stimme und Alarme 1 2 2 Speisespannung 10 ÷ 30 Vdc 3 GND Easytalk-Verbinder 4 Alarmeingang aus PLC (M12 Feder) 5 nicht verbunden Achtung! Schließt man die Leitung für die Sprach-Übertragung an die Speisequelle an, wird das korrekte Funktionieren der internen Schaltkreise definitiv beeinträchtigt. Din connector Din connector Din connector 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 Alarm Alarm Alarm 1 Leiter für Stimme +V Achtung! Die in der vorangehenden Abbildung wiedergegebenen Aderfarben (braun, weiß, blau und schwarz) sind die Farben der von der Firma Binder hergestellten Sensor- Steckverbinder der Serie 763 (M12x1). Bei der Benutzung anderer Kabel ist auf die Aderfarben zu achten. ____________________________________________________________________________________________________________ Doc. 01DC0000184 - Deutsch 3/6

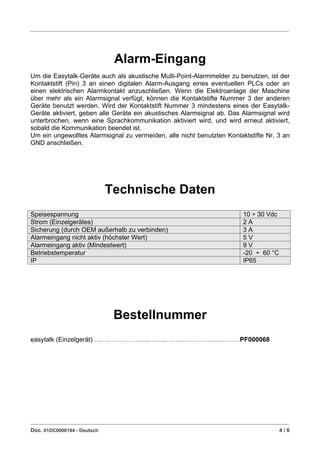

- 4. ____________________________________________________________________________________________________________ Alarm-Eingang Um die Easytalk-Geräte auch als akustische Multi-Point-Alarmmelder zu benutzen, ist der Kontaktstift (Pin) 3 an einen digitalen Alarm-Ausgang eines eventuellen PLCs oder an einen elektrischen Alarmkontakt anzuschließen. Wenn die Elektroanlage der Maschine über mehr als ein Alarmsignal verfügt, können die Kontaktstifte Nummer 3 der anderen Geräte benutzt werden. Wird der Kontaktstift Nummer 3 mindestens eines der Easytalk- Geräte aktiviert, geben alle Geräte ein akustisches Alarmsignal ab. Das Alarmsignal wird unterbrochen, wenn eine Sprachkommunikation aktiviert wird, und wird erneut aktiviert, sobald die Kommunikation beendet ist. Um ein ungewolltes Alarmsignal zu vermeiden, alle nicht benutzten Kontaktstifte Nr. 3 an GND anschließen. Technische Daten Speisespannung 10 ÷ 30 Vdc Strom (Einzelgerätes) 2A Sicherung (durch OEM außerhalb zu verbinden) 3A Alarmeingang nicht aktiv (höchster Wert) 5V Alarmeingang aktiv (Mindestwert) 9V Betriebstemperatur -20 ÷ 60 °C IP IP65 Bestellnummer easytalk (Einzelgerät) .. PF000068 ____________________________________________________________________________________________________________ Doc. 01DC0000184 - Deutsch 4/6

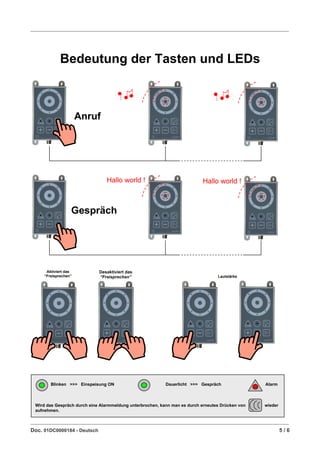

- 5. ____________________________________________________________________________________________________________ Bedeutung der Tasten und LEDs Anruf Hallo world ! Hallo world ! Gespräch Aktiviert das Desaktiviert das Freisprechen Freisprechen Lautstärke Blinken >>> Einspeisung ON Dauerlicht >>> Gespräch Alarm Wird das Gespräch durch eine Alarmmeldung unterbrochen, kann man es durch erneutes Drücken von wieder aufnehmen. ____________________________________________________________________________________________________________ Doc. 01DC0000184 - Deutsch 5/6

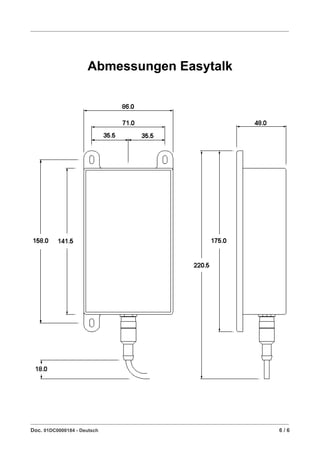

- 6. ____________________________________________________________________________________________________________ Abmessungen Easytalk ____________________________________________________________________________________________________________ Doc. 01DC0000184 - Deutsch 6/6
