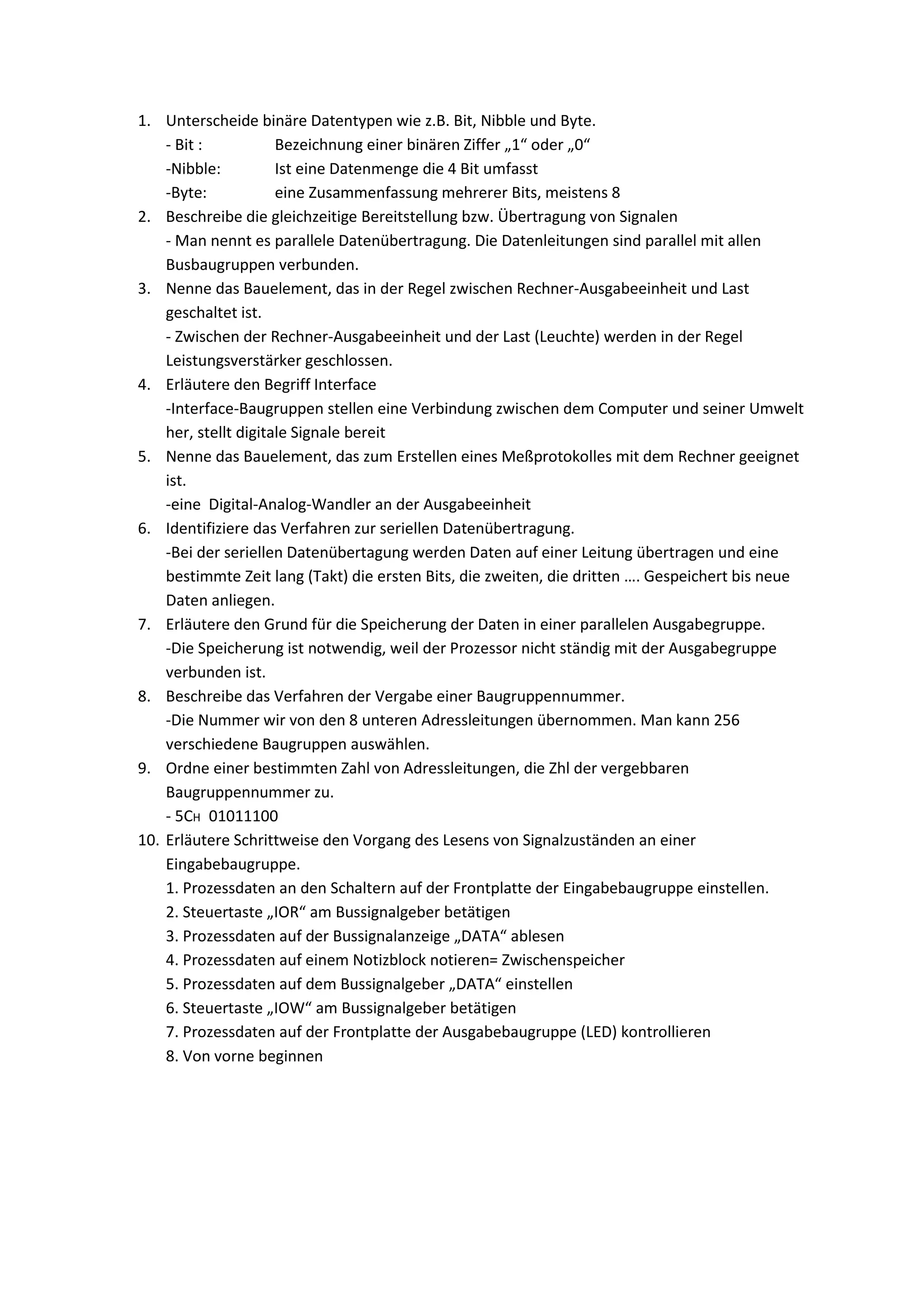

1. 1. Unterscheide binäre Datentypen wie z.B. Bit, Nibble und Byte.
- Bit : Bezeichnung einer binären Ziffer „1“ oder „0“
-Nibble: Ist eine Datenmenge die 4 Bit umfasst
-Byte: eine Zusammenfassung mehrerer Bits, meistens 8
2. Beschreibe die gleichzeitige Bereitstellung bzw. Übertragung von Signalen
- Man nennt es parallele Datenübertragung. Die Datenleitungen sind parallel mit allen
Busbaugruppen verbunden.
3. Nenne das Bauelement, das in der Regel zwischen Rechner-Ausgabeeinheit und Last
geschaltet ist.
- Zwischen der Rechner-Ausgabeeinheit und der Last (Leuchte) werden in der Regel
Leistungsverstärker geschlossen.
4. Erläutere den Begriff Interface
-Interface-Baugruppen stellen eine Verbindung zwischen dem Computer und seiner Umwelt
her, stellt digitale Signale bereit
5. Nenne das Bauelement, das zum Erstellen eines Meßprotokolles mit dem Rechner geeignet
ist.
-eine Digital-Analog-Wandler an der Ausgabeeinheit
6. Identifiziere das Verfahren zur seriellen Datenübertragung.
-Bei der seriellen Datenübertagung werden Daten auf einer Leitung übertragen und eine
bestimmte Zeit lang (Takt) die ersten Bits, die zweiten, die dritten …. Gespeichert bis neue
Daten anliegen.
7. Erläutere den Grund für die Speicherung der Daten in einer parallelen Ausgabegruppe.
-Die Speicherung ist notwendig, weil der Prozessor nicht ständig mit der Ausgabegruppe
verbunden ist.
8. Beschreibe das Verfahren der Vergabe einer Baugruppennummer.
-Die Nummer wir von den 8 unteren Adressleitungen übernommen. Man kann 256
verschiedene Baugruppen auswählen.
9. Ordne einer bestimmten Zahl von Adressleitungen, die Zhl der vergebbaren
Baugruppennummer zu.
- 5CH 01011100
10. Erläutere Schrittweise den Vorgang des Lesens von Signalzuständen an einer
Eingabebaugruppe.
1. Prozessdaten an den Schaltern auf der Frontplatte der Eingabebaugruppe einstellen.
2. Steuertaste „IOR“ am Bussignalgeber betätigen
3. Prozessdaten auf der Bussignalanzeige „DATA“ ablesen
4. Prozessdaten auf einem Notizblock notieren= Zwischenspeicher
5. Prozessdaten auf dem Bussignalgeber „DATA“ einstellen
6. Steuertaste „IOW“ am Bussignalgeber betätigen
7. Prozessdaten auf der Frontplatte der Ausgabebaugruppe (LED) kontrollieren
8. Von vorne beginnen
