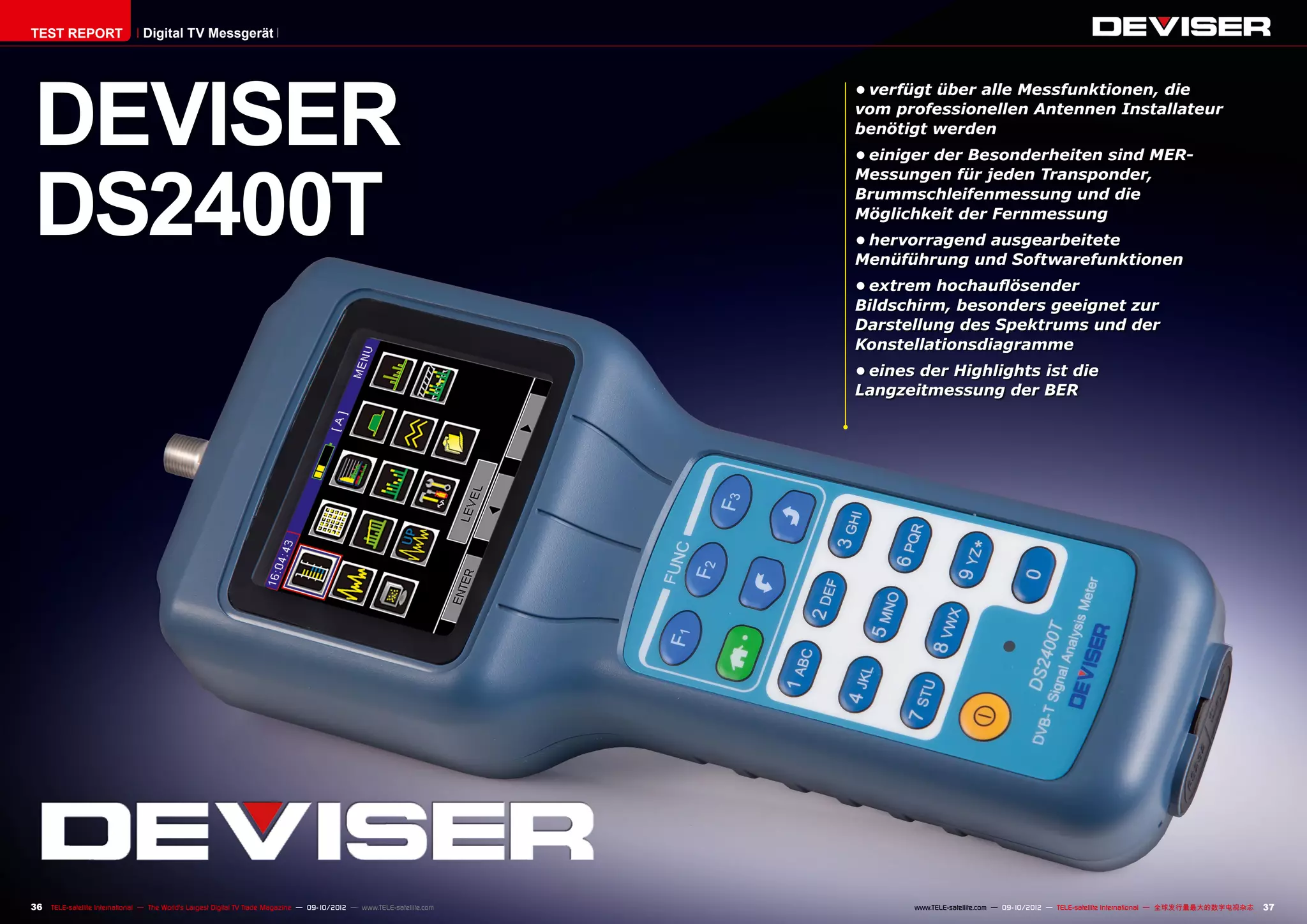

Deviser

TEST REPORT Digital TV Messgerät

DEVISER
• verfügt über alle Messfunktionen, die
vom professionellen Antennen Installateur
benötigt werden
• einiger der Besonderheiten sind MER-

DS2400T
Messungen für jeden Transponder,
Brummschleifenmessung und die
Möglichkeit der Fernmessung
• hervorragend ausgearbeitete
Menüführung und Softwarefunktionen
• extrem hochauflösender
Bildschirm, besonders geeignet zur
Darstellung des Spektrums und der
Konstellationsdiagramme
• eines der Highlights ist die
Langzeitmessung der BER

36 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 09-10/2012 — www.TELE-satellite.com www.TELE-satellite.com — 09-10/2012 — TELE-satellite International — 全球发行量最大的数字电视杂志 37

TEST REPORT Digital TV Messgerät

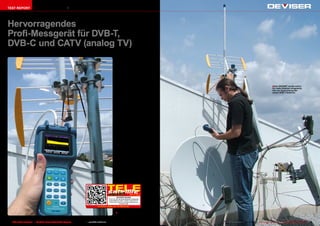

Hervorragendes
Profi-Messgerät für DVB-T,
DVB-C und CATV (analog TV)
Das DS2400T erreichte
unser Testcenter in einer
schlichten Karton-Verpa-
ckung mit dem Deviser-Lo-
go. Im Karton befand sich
gut verpackt eine schöne
Nylon-Schutztasche, in wel-
cher das Messgerät unter-
gebracht wird. Diese Tasche
bietet Platz für den DS2400T
■ Das DS2400T wurde sofort
und das Netzteil, eine seit- für reale Arbeiten eingesetzt,
liche Außentasche wird man hier zur Ausrichtung der
gerne für das Messkabel und neuen DVB-T Antenne.
Steckadapter benutzen.
Mitgeliefert wird ein spe-
zielles Kabel für die Verbin-
dung mit dem PC sowie zwei
Mini-CDs (8cm). Eine enthält
den Treiber für die virtuelle
serielle Schnittstelle, über
welcher sich das Messgerät
am PC anmeldet. Die ande-
re CD enthält das Benutzer-
handbuch als PDF-Datei in
englischer Sprache und die
DS2400 ToolBox Software
die es erlaubt, das Messge-
rät über den PC zu bedienen.
Dazu später mehr.
Das Messgerät ist sehr
kompakt und liegt ausge-
zeichnet in der Hand. In
der Deviser-typischen hell-
blauen Farbe, macht es sich
durch sein elegantes Design
bemerkbar. Das Gewicht
hält sich im normalen Be-
reich und der Gummischutz,
der den DS2400T umgibt,
bietet idealen Schutz bei
den rauen Bedingungen auf
der Montage.

09-10/2012
DEVISER DS2400T
This is by far the best handheld measuring
instrument for DVB-T, DVB-C and CATV I
have come across. Deviser has done an
excellent job!
www.TELE-satellite.com/12/09/deviser

■ Messung des ECHO an der
neuen Antenne

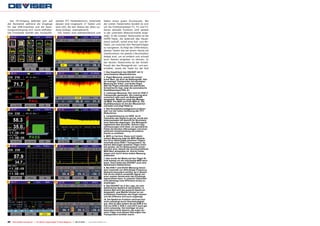

Der HF-Eingang befindet sich auf senden TFT Farbbildschirm. Unterhalb haben einen guten Druckpunkt. Bei
der Rückseite während die Eingänge dessen sind insgesamt 17 Tasten und der ersten Tastenreihe handelt es sich
für das USB-Interface und die Span- eine LED, die den Status der Akku-La- um die Funktionstasten F1, F2 und F3.
nungsversorgung sich vorne befinden. dung anzeigt, untergebracht. Deren aktuelle Funktion wird jeweils
Die Frontseite enthält den hochauflö- Die Tasten sind selbsterklärend und in der untersten Bildschirmzeile ange-
zeigt. In der zweiten Tastenreihe ist die
1 6
HOME-Taste, die jederzeit das Haupt-
menü aufruft, sowie eine Auf- und Ab-
Taste, um zwischen den Menüeinträgen
zu navigieren. Es folgt der Ziffernblock,
dessen Tasten wie bei einem Handy als
Zweitfunktion mit jeweils 3 Buchstaben
belegt sind, um so einfach und schnell
auch Namen eingeben zu können. In
der letzten Tastenreihe ist der Schalt-
knopf, der das Messgerät ein- und aus-
schaltet, sowie die Taste für die Null
1. Das Hauptmenü des DS2400T mit 12
2 7 verschiedenen Messfunktionen.
2. Pegel-Messung: sowohl als numeri-
scher Wert, als auch als Balkengrafik. Hier
ein analoger Transponder mit simultaner
Messung der Video- und Audio-Pegel.
Weil der Pegel unterhalb des definierten
Schwellwerts liegt, zeigt die automatische
Qualitätsanalyse FAIL an.
3. Leistungs-Messung: Hier wird ein DVB-C
Transponder gemessen. Die Leistung wird
numerisch aber auch als Balkengrafik
dargestellt. Weiterhin zeigt das Messge-
rät MER, Pre-BER und Post-BER an. Die
Qualitätsanalyse ist mit den Messwerten
zufrieden und zeigt PASS an.
3 8 4. Das Konstellationsdiagramm profitiert
sehr von der hohen Auflösung des TFT-
Bildschirms.
5. Langzeitmessung von BER: da im
Testcenter das Signal zu gut ist, wurde das
Antennenkabel mit Absicht für Bruchteile
einer Sekunde abgezogen. Das Messgerät
registrierte dies souverän. Solche Lang-
zeitmessungen sind ideal, um sporadische
Fehler bei Kunden offenzulegen und einen
zeitlichen Zusammenhang mit anderen
Events zu ermitteln.
6. MER vs Carriers: Diese noch relativ
seltene Messung zeigt die MER (Modula-
tion Error Ratio) jedes einzelnen Trägers
innerhalb eines DVB-T Transponders. So
können Störungen einzelner Träger ermit-
4 9 telt werden, die für Bildaussetzer verant-
wortlich sind, obwohl der durchschnittliche
MER-Wert akzeptabel ist. Solche Fehler
lassen sich durch keine andere Messung
aufdecken.
7. Hier wurde der Marke auf den Träger Nr.
2155 bewegt um die individuelle MER abzu-
lesen. Dazu bietet das DS2400T auch eine
Spitzenwert-Haltefunktion.
8. Bei DVB-T sind ECHO-Messung beson-
ders innerhalb von SFN (Single Frequency
Network) besonders wichtig, da in diesem
Fall oft ein zeitlich versetztes Signal von
einer zweiten Senderzelle das Empfangs-
signal stören kann. In unserem Testcenter
sind allerdings trotz SFN keine Echos zu
5 10 empfangen.
9. Das DS2400T ist in der Lage, ein sehr
detailreiches Spektrum darzustellen. In
diesem Bild wird das gesamte Spektrum
dargestellt, zwei Marker können an ver-
schiedenen Positionen den Pegel messen
und die Differenz wird auch angezeigt.
10. Die Spektrum-Funktion zeichnet sich
nicht unbedingt durch Geschwindigkeit
aus, dies ist aber anders als bei DVB-S im
Fall von DVB-T, DVB-C und CATV auch gar
nicht notwendig. Viel wichtiger ist eine
besonders kleine Spanne, die sogar ein-
zelne Träger (und dessen Störungen) des
Transponders sichtbar macht.

40 TELE-satellite International — The World‘s Largest Digital TV Trade Magazine — 09-10/2012 — www.TELE-satellite.com

und die oben genannte Status-LED. Bei Messinstrumente (siehe auch unseren niger Sekunden sofort einsatzbereit, chend und es wird nun die Leistung des
diesem Gerät handelt es sich um ein Firmenbericht über Deviser in TELE- es gibt keine langen Ladezeiten oder Signals in numerischer Form und als
Profi-Messgerät für Antennen Installa- satellite 06-07/2011) und man bemerkt sonstige Spielereien. Erst erscheint die Balkengrafik zusammen mit MER, PRE-
teure. Deviser ist ein großer Hersteller dies sobald man den DS2400T ein- Modell-Bezeichnung des DS2400T und BER und POST-BER angezeigt. Wieder
für TV, CATV (analoges TV) und SAT schaltet. Das Gerät ist innerhalb we- schon wird das Hauptmenü angezeigt. zeigt die automatische Qualitätsanaly-
Dies hat es in sich, denn es stehen se entweder PASS oder FAIL, so dass
11 16
ganze 12 Messfunktionen zur Verfü- der Installateur sofort weiß, ob das Si-
gung, weiterhin ein Menü für die Konfi- gnal in Ordnung ist. Mit den Pfeiltasten
guration und ein weiteres Menü für den kann schnell in der Kanalliste navigiert
Dateimanager. Diese schiere Vielfalt an werden und das Messgerät reagiert
Messfunktionen lassen kennen Zweifel, schnell auf neue Kanäle und zeigt die
dass Deviser es mit diesem Gerät sehr entsprechenden Informationen ohne
ernst meint! Gehen wir im folgenden nennenswerte Verzögerung an. So
die 12 Messfunktionen einzeln durch. sollte die Pegel/Leistungs-Messung
Pegel/Leistung aussehen und hier gibt es für Deviser
Das Messgerät unterscheidet zwi- eine gute Note!
schen analogen und digitalen Signalen Konstellation
12 17 und zeigt bei analogen Signalen den Das Konstellationsdiagramm ist bei
Video- und den Audio-Pegel numerisch digitalen Signalen sehr wichtig, um
und als Balkengrafik an. Die zugehöri- Fehlern auf den Grund zu gehen. Wenn
ge Differenz, auch als V/A oder Video/ die Signale nicht dem korrekten Qua-
Audio-Abstand bekannt, wird ebenfalls dranten zugeordnet werden können,
angezeigt. Deviser hat hier an den In- treten BIT-Fehler auf. Im Konstella-
stallateur gedacht, der bei großen Ins- tionsdiagramm erkennt man anhand
tallationen wie zum Beispiel in Gemein- der Konzentration der Punkte-Wolke,
schaftsanlagen oder Hotels schnell wie stabil der Empfang ist. Wenn für
sehen kann, ob die Pegel in Ordnung jeden Quadranten eine kleine kompak-
sind: das DS2400T bietet eine auto- te Wolke erscheint, sollte einem gu-
matische Qualitätsanalyse, die PASS ten Empfang nichts im Wege stehen.
oder FAIL anzeigt, je nachdem ob das Wenn die Wolke aber diffus ist, kann
13 18 gemessene Signal einen vordefinierten es passieren, dass einzelne Punkte in
Schwellwert erreicht oder nicht. den falschen Quadranten gelangen.
Handelt es sich um ein digitales Sig- Gleichzeitig wird auch die Leistung,
nal, wechselt der Bildschirm entspre- MER, PRE- und POST-BER angezeigt,
denn der TFT-Bildschirm verfügt mit
11. Die Messung der Schräglage ist zum 320x200 Bildpunkten über eine sehr
Beispiel für die korrekte Einstellung von hohe Auflösung die es ermöglicht, der-
Verstärkern innerhalb von Kabelnetzen art viele Informationen gut lesbar dar-
wichtig, denn alle Kanäle sollten in etwa
den gleichen Pegel haben. zustellen. Das DS2400T kann mit allen
12. Das DS2400T vermag ganze 8 individu- üblichen Konstellationen umgehen.
ell wählbare Kanäle der Kanalliste in die
Schräglagenmessung einzubeziehen. BER-Messung
13. Balkensuchlauf: Blaue Balken zeigen Bei der BER-Messung wird die Bit-
14 19 digitale Kanäle, Grün/Gelbe Balken zeigen Fehlerrate angezeigt, also wie viele
analoge Kanäle, wobei Grün den Videope- fehlerhafte BITS empfangen wurden.
gel und Gelb den entsprechenden Audiope-
gel darstellt. Die verschiedenen DVB-Normen be-
■ Dank einer Metall-
14. Messung von Brummschleifen: Diese inhalten eine automatische Fehlerkor- schlaufe ist es leicht,
beeinträchtigen analoge Signale und rektur, VITERBI genannt, die eine be- dass Messgerät an
werden von der Stromleitung hervorgeru- der Anlage zu befe-
fen. Entsprechend kann man das Messge- stimmte Anzahl von BIT-Fehlern ohne
stigen, damit beide
rät auf 50Hz oder 60Hz einstellen. Beeinträchtigung des TV-Bildes korri- Hände frei bleiben.
15. Resultat der Grenzwert-Messung: Es gieren kann. Dazu sollte die Anzahl feh-
werden alle vorgegebenen Kanäle gemes- lerhafter BITs allerdings unter einem
sen und das Ergebnis erscheint auf zusam-
mengefasst als Tabelle. Wahlweise kann Schwellwert liegen, der in Abhängig-
die Darstellung auch grafisch erfolgen. keit der DVB-Norm zwischen 10-5 und
16. Messung des Träger/Rausch-Abstand: 10-7 liegen sollte, also ein fehlerhaftes
15 20 Wichtig für analoge Kanäle. Schön dass
BIT pro 10.000 bis 1.000.000 korrek-
das DS2400T auch gleich die gemessene
Bandbreite des Kanals anzeigt. ten BITs. Wegen der automatischen
17. Rückkanal-Messung: Das Spektrum VITERBI-Fehlerkorrektur wird die BER-
zeigt den Frequenzraum von 5MHz bis Messung meist in zwei getrennten
45MHz. Wahlweise auch bis 65MHz.
Messungen aufgeteilt, um die Bitfehler
18. Konfigurationsmenü mit übersichtlicher
Einteilung der verschiedenen Parameter vor der Korrektur (Pre-BER) und nach
19. Informationen zum Messgerät. Bemer- der Korrektur (Post-BER) anzuzeigen.
kenswert ist die Angabe des Datums der Zunächst war mir nicht ganz klar, wa-
letzten Kalibration rum es für die BER- und MER-Messung
20. Das Gerät kann sich bei Nicht-Gebrauch eigene Menüpunkte gibt, denn die-
innerhalb eines wählbaren Intervalls selbst
ausschalten. Somit verhindert man, dass se wurden ja auch in den vorherigen
sich das Gerät aus Versehen entlädt. Messbildschirmen dargestellt, doch als


21 Dies ermöglicht es dem Installateur, aus akzeptabel ist, aber ein Empfang dass Empfangsgeräte unabhängig vom
sporadischen Bildstörungen auf dem trotzdem nicht möglich ist, weil eben Standort alle mit der gleichen Kanal-
Grund zu gehen. Ein großer Pluspunkt einzelne wenige Träger massiv gestört liste arbeiten, was zum Beispiel für
- so etwas gibt es nur in einem Profi- sind, während die Mehrheit ein hoch- mobile Geräte bedeutend ist, da man
Gerät! wertiges Signal aufweisen. Solche dann nie einen Suchlauf starten muß
M-GRAM Messung Fehler lassen sich mit herkömmlichen (solange man im eigenen Land bleibt).
Aber es geht noch weiter: unglaub- Mess-Methoden nicht aufzeigen, hierzu Leider verursacht diese Implemen-
lich aber wahr ist, dass das DS2400T braucht es dann schon eines Messge- tierung aber auch, dass Receiver, die
in der Lage ist, die MER (Modulation rätes wie des DS2400T. Es ist möglich sich zwischen zwei Sender-Zellen be-
Error Ratio) der einzelnen Träger zu einen Marker über die einzelnen Träger finden, aufgrund der unterschiedlichen
messen. Diese Messung wird oftmals zu bewegen, um den entsprechenden Entfernung zu den Zellen, zwei in der
als „MER Versus Carriers“ bezeich- Wert der MER-Messung dieses Trägers Zeit versetzte Signale empfangen. Dies
net und ist für DVB-T eine sehr wich- abzufragen. Besonders praktisch ist, macht sich mit einer als ECHO benann-
tige Messung. Üblich ist es, das MER dass diese Messung auch eine Spitzen- ten Störung bemerkbar. Um diese Pro-
als einen Durchschnittswert aller Trä- wert-Haltefunktion besitzt: gelb wird bleme zu minimieren, sieht die DVB-T
ger zu messen und dies tun auch die der jeweils aktuelle Messwert darge- Norm eine automatische Korrektur vor,
meisten Messgeräte. Nur wenige sind stellt, während der Spitzenwert in rot die ECHOs bis zu einer bestimmten
aber in der Lage, die MER jedes ein- gezeichnet wird. Eine Superfunktion Entfernung filtern kann. Diese wird als
zelnen Trägers innerhalb des DVB-T dieses Messgerätes. GUARD INTERVALL bezeichnet: ECHOs
Transponders gesondert zu messen. Echo-Messung die innerhalb des Guard Intervalls fal-
Der Grund dies zu tun liegt zum Bei- Wieder handelt es sich um eine für len, verursachen keine Bildstörungen.
spiel darin, dass ein benachbarter ana- DVB-T wichtige Messung. In vielen Län- Bei ECHOs außerhalb des Guard Inter-
implementiert! Das DS2400T kann BER loger Sender nur einzelne Träger des dern oder Regionen, wie zum Beispiel valls machen sich diese durch Bildstö-
über einen vom Anwender definierten digitalen Transponders stört, da der in Portugal (unserem Test-Standort), rungen bemerkbar. Wieder glänzt das
Zeitraum (Minuten bis Tage) ohne An- analoge Sender mit drei relativ kleinen wurde DVB-T als SFN (Single Frequency DS2400T mit einer makellosen Imple-
ich die BER-Messung aufrufe, musste bindung an einen PC messen und zeigt Frequenzräumen sendet, nämlich für Network) implementiert. Das bedeu- mentierung der ECHO-Messung: die
ich einfach nur staunen! Endlich hat ein die Ergebnisse in einer genialen Grafik das Video-, das Audio- und das Farb- tet, dass die verschiedenen Sender- erfassten ECHOS werden sowohl gra-
Hersteller eine brauchbare Langzeit- dar, die alle wichtigen Informationen Signal. Das Problem liegt darin, dass Zellen alle auf der gleichen Frequenz fisch als auch in einer Tabelle erfasst,
Messung in ein handliches Messgerät enthält und doch einfach zu lesen ist. der durchschnittliche MER-Wert durch- senden. Dies hat den großen Vorteil, in welcher die Leistung und die Entfer-

22 25 31 21. Sprachauswahl: Englisch, Niederlän- Spannungsmesser, der die Spannung am
28 disch, Türkisch und Chinesisch HF-Eingang messen kann!
22. Das DS2400T verfügt über eine inte- 28. Außerdem kann auch die Spannung des
grierte Uhr. Somit lassen sich alle Messun- internen Akkus gemessen werden.
gen mit einem Zeitstempel belegen. 29. Und wer möchte, erfährt sogar die
23. Es ist genügend Speicher vorhanden interne Temperatur des Messgerätes.
um auch große Installationen ohne Compu- 30. Das Messgerät verfügt über mehrere
ter zu vermessen. separate Kanallisten.
24. Messeinheiten können den eigenen 31. Jede Kanalliste kann analoge und digi-
Bedürfnissen angepasst werden. tale Kanäle beinhalten. Wenn man jedoch
25. Das DS2400T kann sogar vom Anwen- nur analoge oder nur digitale Kanäle
der kalibriert werden, damit zum Beispiel messen will, braucht man keine neue Kan-
verschiedene Geräte in einer Firma auch alliste erstellen: man konfiguriert in diesem
den gleichen Pegel anzeigen. Menü das Messgerät entsprechend.
26. Für DVB-T, CATV und DVB-C können 32. Natürlich verfügt das Messgerät auch
23 26 32 jeweils eigene Schwellwerte festgelegt über einen automatischen Suchlauf, der
29 werden, die zum Beispiel für die auto- speziell für jede Verteileranalage konfigu-
matische Qualitätsprüfung verwendet riert werden kann.
werden. 33. Das Ergebnis des Suchlaufs wird als
27. Das DS2400T hat einen eingebauten Tabelle gut strukturiert angezeigt.

24 27 30 33

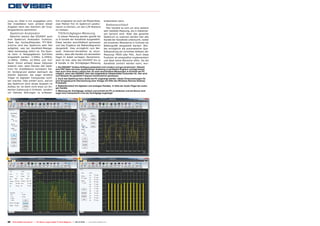

nung zur Zelle in km angegeben wird. Gut umgesetzt ist auch die Möglichkeit, einbeziehen kann.
Der Installation kann anhand dieser zwei Marker frei im Spektrum positio- Balkensuchlauf
Angaben dann den Standort der Emp- nieren zu können, um den C/N-Abstand Hier handelt es sich um eine weitere
fangsantenne optimieren. zu messen. sehr beliebte Messung, die in Kabelnet-
Spektrum Analysator Tilt/Schräglagen-Messung zen benutzt wird. Statt das gesamte
Natürlich besitzt das DS2400T auch In dieser Messung werden gezielt bis Spektrum zu scannen werden hier alle
eine Spektrum Analysator Funktion. zu 8 Kanäle der Kanalliste ausgewählt. Kanäle der Kanalliste untersucht, wobei
Dank des hochauflösenden TFT-Bild- Diese werden anschließend gemessen die einzelnen Messwerte in Echtzeit als
schirms wird das Spektrum sehr fein und das Ergebnis als Balkendiagramm Balkengrafik dargestellt werden. Wie-
aufgelöst, was bei Handheld-Messge- dargestellt. Dies ermöglicht zum Bei- der ermöglicht die automatische Qua-
räten keineswegs üblich ist. Die Span- spiel, Antennen-Verstärker so einzu- litätsprüfung ein schnelles Ablesen der
ne kann in festgegebenen Schritten stellen, dass alle Kanäle mit demselben Messung: PASS oder FAIL. Auch diese
eingestellt werden: 2.5MHz, 6.25MHz, Pegel im Kabel vorliegen. Bemerkens- Funktion ist einwandfrei implementiert
12.5MHz, 25MHz, 62.5MHz und Full- wert ist hier, dass das DS2400T bis zu und lässt keine Wünsche offen. Da die
Band. Schon anhand dieser Optionen 8 Kanäle in die Schräglagen-Messung Kanalliste sortiert werden kann, wur-
erkennt man, dass Deviser das Spek- 1. Die DS2400T Toolbox Software präsentiert sich modern und gut strukturiert. Obwohl
trum für Installateure konzipiert hat. eine PDF Datei mit einer ausführlichen Anleitung in perfektem Englisch vorliegt kommt
Im Vordergrund stehen demnach die man auch ohne deren Lektüre klar. Es sind verschiedene Messungen in Echtzeit am PC
möglich, wenn das DS2400T über das mitgelieferte Adapterkabel verbunden ist. Hier wird
kleinen Spannen, die sogar einzelne zum Beispiel die gewählte Frequenz kontinuierlich gemessen.
Träger im digitalen Transponder sicht- 2. Auch das Spektrum kann direkt am PC angezeigt werden. Ideale Voraussetzungen für
bar machen. Dies erklärt auch, warum eine ferngesteuerte Überwachung einer Anlage mit Hilfe des Windows Remote Desktop
das Spektrum doch etwas langsam im Protokolls.
Aufbau ist: es dient nicht etwa zur An- 3. BalkenSuchlauf mit digitalen und analogen Kanälen. In Gelb der Audio-Pegel der analo-
gen Kanäle.
tennen-Justierung in Echtzeit, sondern
4. Messung der Schräglage: einfach und schnell am PC zu bedienen und als Bonus wird
um kleinste Störungen zu erfassen. sogar eine interpolierte Linie der Schräglage angezeigt!

1 2

3 4

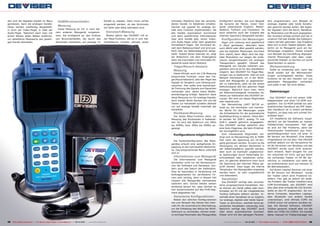

den erst die digitalen Kanäle (in Blau) HUM/Brummschleifen- Kanäle zu messen. Dazu muss vorher schnellen Überblick über die verschie- konfiguriert werden, wie zum Beispiel tern programmiert, zum Beispiel ob
gemessen, dann die analogen Kanäle. eingestellt werden, ob das Stromnetz denen Kanäle im Kabelnetz erhalten. die Sprache der Menüs. Unser Test- analoge, digitale oder beide Kanalty-
Diese werden zweifarbig dargestellt,
Messung Deviser hat speziell für analoge Ka- gerät unterstützte Englisch, Nieder- pen gesucht werden sollen. Bei digita-
mit 50Hz oder 60Hz betrieben wird.
in Grün der Video-Pegel, in Gelb der Diese Messung ist mir in noch kei- näle eine Funktion implementiert, die ländisch, Türkisch und Chinesisch. Es len Signalen wird die Norm, Bandbrei-
Audio-Pegel. Natürlich kann man mit nem anderen Messgerät vorgekom- Grenzwert-Messung alle Kanäle automatisch durchmisst kann weiterhin auch der Zustand des te, Modulation und SR auch angegeben.
einem Marker jeden Balken anfahren, men. Sie ermöglicht es, den Einfluss Wieder glänzt das DS2400T mit ei- und dann ausführliche Informationen internen Speichers dargestellt werden. Der Suchlauf erfolgt schnell und hat in
um detaillierte Messwerte des jeweili- von Brummschleifen, die durch das ner Mess-Funktion, die es in sich hat. über jene Kanäle gibt, deren Video- Konfiguration der Messungen unserem Fall alle Kanäle des Kabelpro-
gen Kanals abzulesen. Stromnetz entstehen, auf analoge TV Installateure müssen oftmals einen und Audio-Pegel unter dem gesetzten Pegel und Leistung wird gewöhnlich viders korrekt gefunden. Das Ergebnis
Schwellwert liegen. Der Durchlauf äh- in dbµV gemessen, alternativ kann lässt sich in einer Tabelle ablesen. Wei-
nelt dem Balkensuchlauf und wird gra- auch dBmV oder dBm gewählt werden, terhin ist im Messgerät auch ein Da-
fisch über ein Balkendiagramm darge- was bei digitalen Messungen durchaus teimanager eingebaut. Dieser erlaubt
stellt. Sobald dieser beendet ist, zeigt Sinn macht, denn dBµV wird bei digi- zum Beispiel die Darstellung abgespei-
ein Bildschirm mit dem Endergebnis taler Modulation nur wegen der einfa- cherter Messungen oder aber, unge-
dann die maximalen und minimalen Pe- cheren Vergleichbarkeit mit analogen wünschte Dateien zu löschen um somit
gelwerte sowie deren Abstand. Transpondern gewählt. Obwohl das Speicherplatz zu sparen.
Träger/Rausch-Abstand Messgerät von Deviser kalibriert aus- Werkseinstellung
geliefert wird ist es für den Installateur Sollte es notwendig sein, kann das
Messung möglich, den DS2400T für Pegel-Mes-
Diese oftmals auch als C/N-Messung Gerät wieder auf die Werkseinstel-
sungen neu zu kalibrieren. Dies ist zum lungen zurückgesetzt werden. Diese
bezeichnete Funktion misst den Trä-
Beispiel interessant, um in der Werk- Funktion ist bei den meisten von uns
ger/Rauschabstand, also den Pegel des
statt alle Messgeräte so gegeneinan- getesteten Messgeräten vorhanden
Signals im Vergleich zum Hintergrund-
der zu kalibrieren, dass sie bei einem und sollte in der Tat nicht fehlen.
rauschen. Hier sollte eine ausreichen-
Referenzsignal alle den gleichen Pegel
de Trennung des Signals zum Rauschen
anzeigen. Natürlich kann man, wenn
vorhanden sein, damit keine Bildbe- ein Referenzmessgerät vorhanden ist, Dateimanager
einträchtigung erfolgt. Natürlich dient dieses zur Kalibration des DS2400T be-
diese Messung nur für analoge Signale, nutzen. Wir sind von dieser Möglichkeit Das DS2400T wird mit einem USB-
doch wieder denkt Deviser mit und die sehr beeindruckt. Adapterkabel und einer CD-ROM aus-
Tasten zur Kanalwahl schalten deshalb Der Menüeintrag LIMIT SETUP er- geliefert. Die CD-ROM enthält ein sehr
nur auf analoge Kanäle innerhalb der laubt es, die minimalen und maxima- ausführliches Handbuch als PDF Datei.
Kanalliste. len Werte für die Messungen sowie Das Handbuch ist in einem perfekten
Rückkanal-Messung die Schwellwerte für die automatische Englisch, so dass man sich schnell Ein-
Die letzte Mess-Funktion dient zur Qualitätsprüfung zu setzen. Diese Wer- arbeiten kann.
Messung des Rückkanals in Kabelnet- te werden für DVB-T, analog TV und Ich installierte die Software, haupt-
zen. Es wird das Spektrum von 5MHz DVB-C jeweils getrennt eingegeben. sächlich um die Kanalliste an meinen
bis 45MHz, bzw. 5MHz bis 65MHz an- Das DS2400T verfügt weiterhin über Kabelprovider anzupassen. Hier gab
gezeigt. eine Auto-Diagnose, die beim Einschal- es erst ein Mal Probleme, denn der
ten durchgeführt wird. Testcomputer funktioniert aus Kom-
Eine interessante Möglichkeit ver- patibilitätsgründen noch mit einer 32
Konfigurations-möglichkeiten
birgt sich im Menüeintrag VOL & TEMP. Bit Version von Windows7. Eine zweite
Hier kann die Spannung am HF-Ein- mitgelieferte CD mit dem Titel DRIVER
Die Systemkonfiguration des Mess-
gang gemessen werden. Es kann so die enthielt jedoch nur ein Verzeichnis für
gerätes erlaubt eine weitgehende An-
Versorgung von aktiven Elementen in 64 Bit Versionen von Windows und das
passung an die individuellen Bedürfnis-
der Kabelinstallation geprüft werden, DS2400T wurde auch nicht automa-
se. Das entsprechende Menü unterteilt
aber auch ob eventuell ungewünsch- tisch erkannt. Nach einigem hin und
sich in:
te Spannungen durch fehlerhafte An- her entschied ich mich, auf gut Glück
Informationen zum Messgerät schlussdosen oder Isolationen vorlie- die vorhanden Treiber im 64 Bit Ver-
Die Informationen zum Messgerät gen. Im gleichen Bildschirm kann auch zeichnis zu installieren und siehe da,
beinhalten nicht nur die Versionsnum- die Spannung des internen Akkus ge- sie funktionierten auch auf meinem 32
mer der Software und Hardware, son- prüft werden. Dass sogar die interne Bit Betriebssystem.
dern auch das Datum der Kalibration. Temperatur des Messgerätes angezeigt Auf einem zweiten Rechner mit einer
Dies ist besonders in Verbindung mit werden kann, ist sehr ungewöhnlich 64 Bit Version von Windows7 wurde
Auftragsarbeiten für zertifizierte Fir- und lobenswert. der Treiber sofort ohne Probleme ins-
men sehr wichtig, denn in diesem Fall
müssen alle Messgeräte nachweisbar
Kanallisten talliert. Hier gab es jedoch ein ande-
Das DS2400T verfügt über verschie- res Problem: der Treiber installiert eine
kalibriert sein. Solche Details weisen COM-Schnittstelle, das DS2400T wird
dene vorgespeicherte Kanallisten. Die-
eindeutig darauf hin, dass Deviser es also über eine virtuelle RS-232 Schnitt-
se können am Gerät selbst oder kom-
hier kompromisslos auf das Profi-Seg- stelle an den PC angebunden. Da mo-
fortabler am PC mit der mitgelieferten
ment abgesehen hat. derne Computer, besonders Laptops,
Toolbox Software editiert werden. In-
Generische Konfigurationen nerhalb einer Kanalliste ist es möglich, aber Bluetooth und andere Geräte
Neben den üblichen Konfigurationen nur analoge, digitale oder beide Signal- unterstützen, sind oftmals COM1 bis
wie zum Beispiel das Setzen des Inter- Typen zu aktivieren, weshalb keine ge- COM10 schon mit anderen Geräten be-
valls für die automatische Abschaltung, sonderten Kanallisten notwendig sind. legt. Die Deviser Software, DS2400T
um die Entladung des Akkus bei Nicht- Natürlich verfügt das DS2400T auch Toolbox genannt, erlaubt aber nur die
Gebrauch zu vermeiden, können ande- über einen automatischen Suchlauf. Wahl von COM1 bis COM10. Ich musste
re wichtige Parameter des Messgerätes Dieser wird mit den gängigen Parame- daher manuell im Treibermanager von

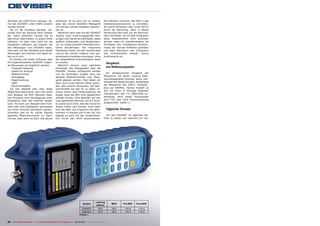

Windows die COM-Ports umlegen, da- ankommt, ist es doch gut zu wissen, die Software versucht, das Bild in das
mit das DS2400T unter COM1 erkannt dass das kleine Handheld Messgerät Installationsverzeichnis zu schreiben.
werden konnte. von Deviser solchen Aufgaben gewach- Da macht Windows7 aber einen Strich
Als ich die Software startete, ver- sen ist. durch die Rechnung, denn in dieses
schlag mich die Sprache beim Anblick Weiterhin kann man mit der DS2400T Verzeichnis darf man nur als Administ-
der vielen Optionen! Deviser hat es Toolbox auch erwartungsgemäß Mes- rator schreiben. Da ich dem Programm
fast schon übertrieben, im guten Sinne sungen vom Gerät herunterladen, diese diese Angewohnheit nicht ausreden
natürlich. So kann man nicht nur die grafisch aufbereiten und abspeichern, konnte, habe ich ausnahmsweise die
Kanallisten editieren und Dateien mit um so anspruchsvolle Messdokumen- Privilegien des Installations-Verzeich-
den Messungen vom DS2400T laden, tation anzufertigen. Der integrierte nisses der Deviser-Software geändert
man kann mit der Software auch direkt Kanallisten-Editor ist sehr komfortabel und allen Benutzern des Computers
Messungen durchführen und diese ha- und es war intuitiv möglich, eine per- hier Schreibrechte erlaubt. Schon
ben es in sich. sonalisierte Kanalliste anzulegen, ohne funktionierte es!
Es können mit dieser Software über die mitgelieferte Dokumentation lesen
ein angeschlossenes DS2400T folgen- zu müssen. Vergleich
de Messungen durchgeführt werden: Natürlich können auch sämtliche
- Frequenz Messung Parameter des Messgerätes über die
mit Referenzsystem
- Spektrum Analyse DS2400T Toolbox konfiguriert werden
Ein obligatorischer Vergleich der
- Balkensuchlauf und als besondere Zugabe kann der
Messwerte mit denen unseres Refe-
- Schräglage aktuelle Bildschirminhalt vom Mess-
renzmessgerätes brachten keine nen-
- Pegel/Leistung gerät geladen werden. Hier haben wir
nenswerten Abweichungen. Als Beispiel
- QAM dann auch einen kleinen Fehler gefun-
die Messwerte des DVB-C Transpon-
- Brummschleifen den. Bei unseren Versuchen, den Bild-
ders auf 690MHz. Hierbei handelt es
Ich war deshalb sehr über diese schirminhalt auf den PC zu laden, er-
sich um einen in Portugal beliebten
Möglichkeit überrascht, weil man somit schien immer eine Fehlermeldung, die
Transponders des TV CABO/ZON Ka-
zum Beispiel mit RDP (Remote Desk- angab, dass das Bild nicht gespeichert
belnetzes, denn dieser Transponder
top Protokoll) eine Ferndiagnose einer werden konnte. Dies geschah auf den
wird FTA, also ohne Verschlüsselung
Installation über das Internet tätigen zwei getesteten Rechner und ich wuss-
ausgestrahlt. (table 1.)
kann. So kann zum Beispiel eine Funk- te zuerst auch nicht, was der Grund für
zelle oder eine Kopfstation permanent diesen Fehler sein konnte. Doch dann
von einer Zentrale überwacht werden. kam die Idee, das Programm als Admi- Täglicher Einsatz
Sicherlich gibt es für solche Zwecke nistrator zu starten und in der Tat, nun
spezielle Messinstrumente im Rack- klappte es auch mit den Screenshots. Um das DS2400T im täglichen Be-
Format, aber wenn es doch mal darauf Der Grund war leicht auszumachen: trieb zu testen war natürlich ein rea-

Leistung
System MER Pre-BER Post-BER
(dBmV)
DS2400T 59.5 35.6 <1E-9 <1E-9
Referenz 57.5 34.0 <1E-9 <1E-9
■ Table 1.


ler Einsatz notwendig. Hier ter oben) eingestellt werden prompt ein defektes Anten- über das Internet.
kam der Umstand gelegen, und in unter einer Minute nenkabel entdeckt, das die Der Akku ermöglicht eine
dass in Portugal die analo- war die Antenne auch schon Ursache für leichtes Bildrau- stundenlange Benutzung
ge terrestrische Ausstrah- perfekt justiert. schen bei einigen Kanälen des Messgerätes und das
lung im April beendet wurde Dies bereitete mir für den war. mitgelieferte Netzteil lädt
und unser Testcenter über Test sogar Schwierigkeiten, diesen in 2-3 Stunden kom-
keine permanente Anten- denn wie soll man zum Bei- Fazit plett auf. Während der über
ne für DVB-T verfügte. Ich spiel die MER und BER Mes- 3 Wochen durchgeführten
entschied mich daher, das sungen in Bildschirmfotos Ich bin von diesem Mess- Tests ist das DS2400T kein
DS2400T gleich für die Aus- zeigen, wenn Fehler prak- gerät vollständig begeistert. einziges Mal durch irgend-
Es bietet in einem hand- welche Fehler aufgefallen.
richtung der Antenne auf tisch nicht vorhanden sind
lichen, kleinen und leich- Es funktionierte einfach wie
dem Dach zu benutzen. Lei- und nur eine Linie auf dem
tem Gehäuse alles was ein es sollte.
der kann nicht viel darüber Nullwert erscheint? Die alte
Profi-Installateur für DVB-T, Wenn denn doch etwas
geschrieben werden, denn Stummelantenne muß des-
DVB-C und CATV benötigt. auszusetzen wäre, dann
mit einem so tollen Mess- halb weiterhin eingesetzt
Die Vielfalt an Messmög- könnte lediglich die fehlende
gerät ausgestattet musste werden, damit auch mal
lichkeiten ist einzigartig und Möglichkeit, das TV Bild dar-
lediglich der entsprechen- ein schlechter Empfang ge- zustellen, genannt werden.
ermöglichen es, schnell und
de Kanal (754MHz – es ist testet und gezeigt werden Doch diese Funktion ist für
sicher Fehlerquellen zu fin-
überall in Portugal die glei- kann. Weiterhin haben ich den Antennen Installateur
den.
che Frequenz, denn hier die Gelegenheit genutzt, alle einfach nicht notwendig und
Aber auch das routinemä-
wurde ja ein SFN Netzwerk Antennendosen im Haus zu deshalb ist Deviser seinem
ßige Messen zur Abgabe ei-
implementiert - siehe wei- messen. Dabei wurde auch Konzept treu geblieben: ein
ner Installation erfolgt mit
dem DS2400T sehr schnell Profi-Gerät mit vielfältigen
Messfunktionen, dass darauf
TECHNICAL und die vielfältigen Mög-
fokussiert ist, dem Installa-
DATA lichkeiten der mitgelieferten
Toolbox Software ermögli- teur schnell präzise Mess-
Manufacturer Tianjin Deviser Electronics Instrument Co., Ltd.
chen nicht nur die Erstellung werte zu liefern.
Fax +86-22-27645002
umfangreicher Dokumen- Und genau hier beein-
E-mail overseasbiz@deviser.com.cn
tationen, sondern sogar die druckte das DS2400T. Wir
Website www.devisertek.com
Echtzeit-Überwachung einer können es bedenkenlos für
Model DS2400T den Einsatz in DVB-T, DVB-C
Anlage - dank Remote Desk-
Function Professional Meter for DVB-T, DVB-C and
top sogar ferngesteuert und CATV empfehlen.
CATV (analog TV)
Frequency Range 5 ~ 1000 MHz
Function Power, MER, CBER, VBER, ECHOES and Expertenmeinung
MER Versus Carriers Amazing measuring possibilities with high
DVB-T Signal Parameters accuracy
Includes special DVB-T measurements like
Carriers 2 k / 8 k (Set by user)
ECHO or MER vs Carrier
Guard Interval
Code Rate
1/4 1/8 1/16 1/32(Set by user)
1/2 2/3 3/4 5/6 7/8
+ Easy to use
Long battery autonomy
Modulation QPSK 16QAM 64QAM Rugged casing Vitor Martins Augusto
TELE-satellite
Spectral Inversion Automatic Long-time measurements Test Center
Possibility to remote control meter through PC Portugal
Channel Power
Range
Accuracy
30 ~ 100 dBµV
±2.0 dB
– saving screenshots only in Administrator mode

MER
Range ~30 dB More about this company
Accuracy ±2.0 dB www.TELE-satellite.com/TELE-satellite-1107/eng/deviser.pdf

BER CBER, VBER
ECHOES Analysis
Range 0 ~ 112 us (2 k) 0 ~ 448 us (8 k)
Marker 50 Echoes List
Power Supply
Battery 11.1 V 1.6 AH Lithium Battery(Chargeable)
Charger AC 100 V to 240 V 50-60 Hz
Working Time 5 Hours (Fully Charged)
Charge Time ~ 3 Hours
Others
Serial Port RS 232 C
Operating Temperature 0 ? ~ 50 ?
Dimension 218 mm × 95 mm × 49 mm
Weight 700 g
Display 320 × 240 TFT


Deviser

Weitere ähnliche Inhalte

Andere mochten auch

Ähnlich wie Deviser

Mehr von TELE-satellite deu

Deviser
