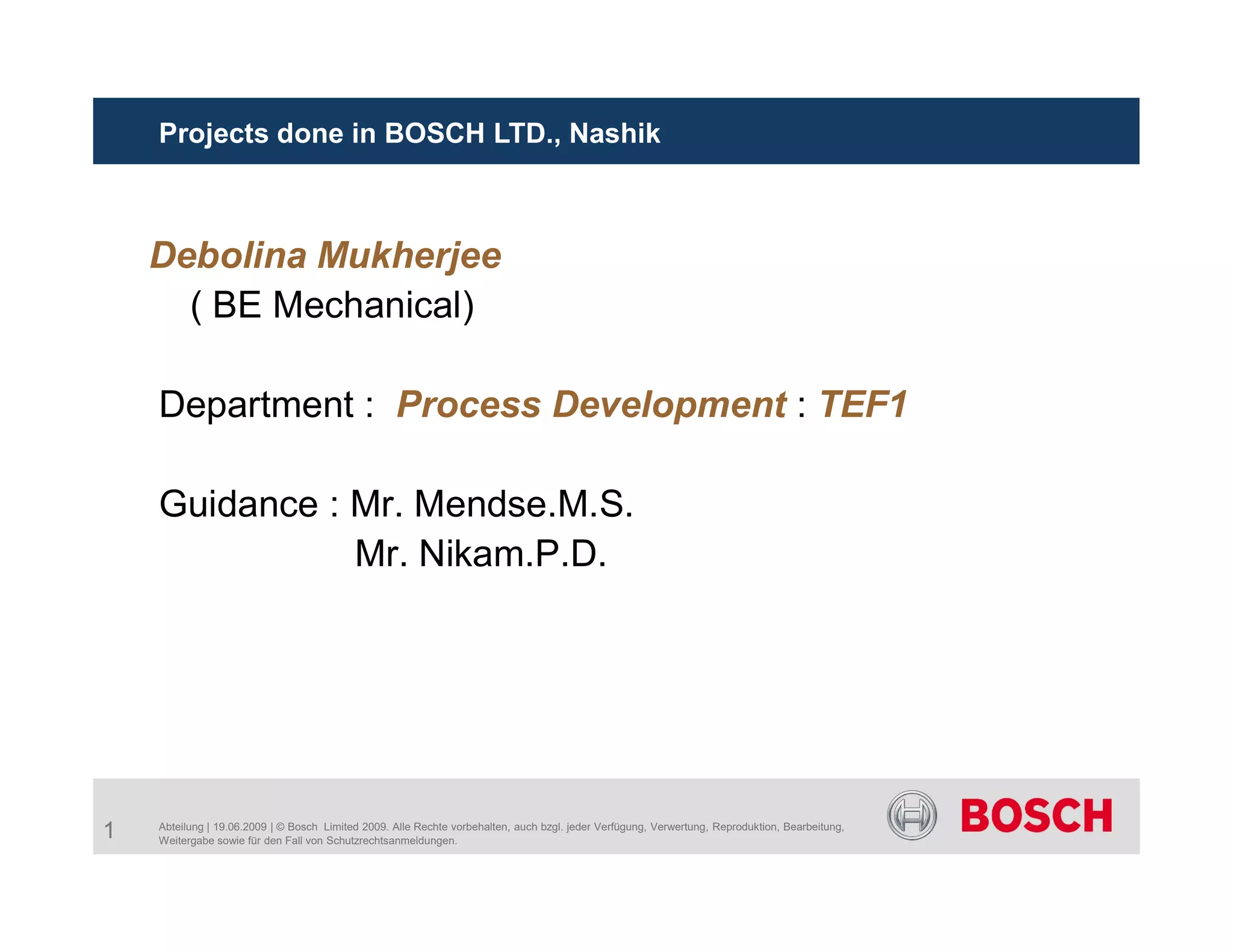

1. Projects done in BOSCH LTD., Nashik
Debolina Mukherjee
( BE Mechanical)
Department : Process Development : TEF1
1 Abteilung | 19.06.2009 | © Bosch Limited 2009. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung,
Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
Guidance : Mr. Mendse.M.S.
Mr. Nikam.P.D.

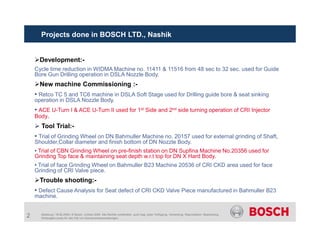

2. Development:-
Cycle time reduction in WIDMA Machine no. 11411 & 11516 from 48 sec to 32 sec. used for Guide
Bore Gun Drilling operation in DSLA Nozzle Body.
New machine Commissioning :-
• Retco TC 5 and TC6 machine in DSLA Soft Stage used for Drilling guide bore & seat sinking
operation in DSLA Nozzle Body.
• ACE U-Turn I & ACE U-Turn II used for 1st Side and 2nd side turning operation of CRI Injector
Body.
 Tool Trial:-
Projects done in BOSCH LTD., Nashik
2 Abteilung | 19.06.2009 | © Bosch Limited 2009. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung,
Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
 Tool Trial:-
• Trial of Grinding Wheel on DN Bahmuller Machine no. 20157 used for external grinding of Shaft,
Shoulder,Collar diameter and finish bottom of DN Nozzle Body.
• Trial of CBN Grinding Wheel on pre-finish station on DN Supfina Machine No.20356 used for
Grinding Top face & maintaining seat depth w.r.t top for DN X Hard Body.
• Trial of face Grinding Wheel on Bahmuller B23 Machine 20536 of CRI CKD area used for face
Grinding of CRI Valve piece.
Trouble shooting:-
• Defect Cause Analysis for Seat defect of CRI CKD Valve Piece manufactured in Bahmuller B23
machine.

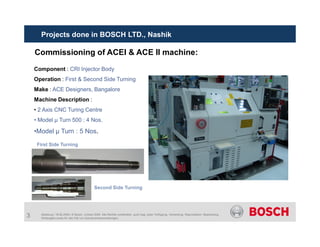

3. Component : CRI Injector Body
Operation : First & Second Side Turning
Make : ACE Designers, Bangalore
Machine Description :
• 2 Axis CNC Turing Centre
• Model µ Turn 500 : 4 Nos.
Commissioning of ACEI & ACE II machine:
Projects done in BOSCH LTD., Nashik
3 Abteilung | 19.06.2009 | © Bosch Limited 2009. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung,
Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
•Model µ Turn : 5 Nos.
First Side Turning
Second Side Turning

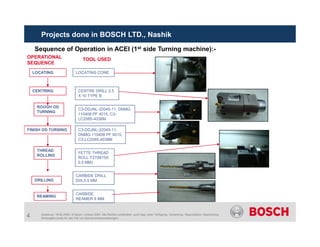

4. Sequence of Operation in ACEI (1st side Turning machine):-
CENTRING
ROUGH OD
TURNING
OPERATIONAL
SEQUENCE
TOOL USED
CENTRE DRILL 2.5
X 10 TYPE B
C3-DDJNL-22045-11, DNMG
110408 PF 4015, C3-
LC2085-4038M
LOCATING LOCATING CONE
Projects done in BOSCH LTD., Nashik
4 Abteilung | 19.06.2009 | © Bosch Limited 2009. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung,
Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
FINISH OD TURNING
THREAD
ROLLING
DRILLING
REAMING
C3-DDJNL-22045-11,
DNMG 110408 PF 4015,
C3-LC2085-4038M
FETTE THREAD
ROLL T27(M15X
0.5 MM)
CARBIDE DRILL
DIA.5.5 MM
CARBIDE
REAMER 6 MM

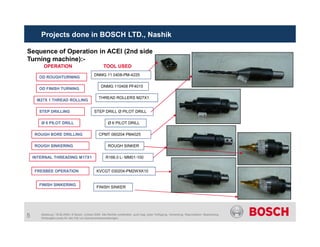

5. OD ROUGHTURNING
OD FINISH TURNING
M27X 1 THREAD ROLLING
STEP DRILLING
OPERATION TOOL USED
Ø 6 PILOT DRILL
DNMG 11 0408-PM-4225
DNMG 110408 PF4015
THREAD ROLLERS M27X1
STEP DRILL Ø PILOT DRILL
Ø 6 PILOT DRILL
Projects done in BOSCH LTD., Nashik
Sequence of Operation in ACEI (2nd side
Turning machine):-
5 Abteilung | 19.06.2009 | © Bosch Limited 2009. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung,
Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
ROUGH BORE DRILLING
ROUGH SINKERING
INTERNAL THREADING M17X1
FRESBEE OPERATION
FINISH SINKERING
Ø 6 PILOT DRILL
CPMT 060204 PM4025
Ø 6 PILOT DRILL
ROUGH SINKER
KVCGT 030204-PM2WXK10
R166.0 L- MM01-100
FINISH SINKER

6. List of Dimension to be
checked in 1st side Turning :-
Projects done in BOSCH LTD., Nashik
Confirmation of Quality
parameters :-
6 Abteilung | 19.06.2009 | © Bosch Limited 2009. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung,
Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

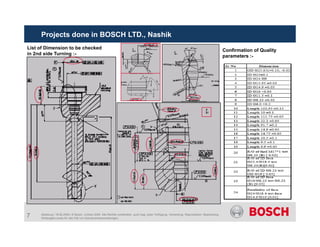

7. Projects done in BOSCH LTD., Nashik
List of Dimension to be checked
in 2nd side Turning :-
Confirmation of Quality
parameters :-
7 Abteilung | 19.06.2009 | © Bosch Limited 2009. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung,
Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

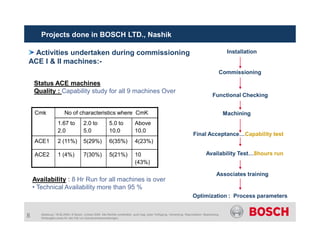

8. Projects done in BOSCH LTD., Nashik
Activities undertaken during commissioning
ACE I & II machines:-
Cmk No of characteristics where CmK
1.67 to 2.0 to 5.0 to Above
Status ACE machines
Quality : Capability study for all 9 machines Over
Installation
Commissioning
Functional Checking
Machining
8 Abteilung | 19.06.2009 | © Bosch Limited 2009. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung,
Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
1.67 to
2.0
2.0 to
5.0
5.0 to
10.0
Above
10.0
ACE1 2 (11%) 5(29%) 6(35%) 4(23%)
ACE2 1 (4%) 7(30%) 5(21%) 10
(43%)
Availability : 8 Hr Run for all machines is over
• Technical Availability more than 95 %
Final Acceptance…Capability test
Availability Test…8hours run
Associates training
Optimization : Process parameters
