Protokolle für IoT
Pay per Use
(aber meine Waschmaschine kann nicht bezahlen)
Lars Gregori, SAP Hybris

13.03.2018
[DE] IoT Protokolle
[DE] IoT Protokolle
[DE] IoT Protokolle
[DE] IoT Protokolle
[DE] IoT Protokolle
[DE] IoT Protokolle

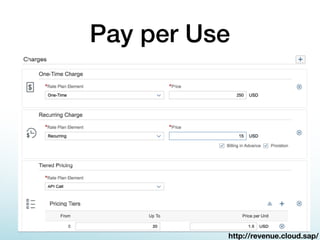

Pay per Use
http://revenue.cloud.sap/
{
	 "quantity":	42,
	 "metricId":	"Minutes",
	 "startedAt":	“2018-02-01T04:00:00Z",
	 "endedAt":	"2018-02-30T04:00:00Z",
	 "userTechnicalId":	"2035a7e0-d8e6-48d6-9ce3-fe620e7b2bca"
}
Protokolle
• ZigBee

• Z-Wave

• Bluetooth, BLE, Bluetooth Mesh

• Funk

• Wi-Fi

• Ethernet

• 4G / LTE

• Wemo

• Thread

• LoRaWAN

• Sigfox
Smart Home
LPWAN
NB-IoT

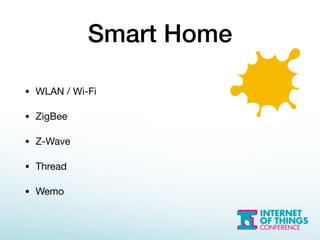

Smart Home
• WLAN / Wi-Fi

• ZigBee

• Z-Wave

• Thread

• Wemo

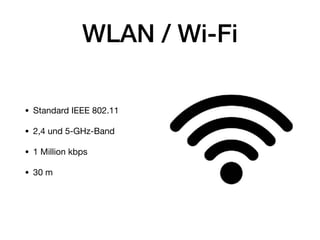

WLAN / Wi-Fi
• Standard IEEE 802.11

• 2,4 und 5-GHz-Band

• 1 Million kbps

• 30 m

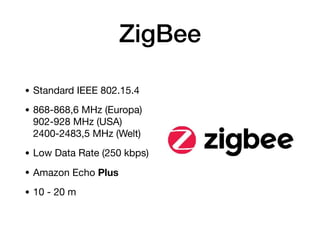

ZigBee
• Standard IEEE 802.15.4

• 868-868,6 MHz (Europa)

902-928 MHz (USA)

2400-2483,5 MHz (Welt)

• Low Data Rate (250 kbps)

• Amazon Echo Plus

• 10 - 20 m
Hub
• eigenes Gerät

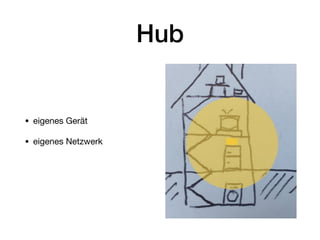

Hub
• eigenes Gerät

• eigenes Netzwerk
Hub
• eigenes Gerät

• eigenes Netzwerk

• mit WLAN / Wi-Fi verbunden
Mesh Network
• Netzwerkknoten sind mit
andere Knoten verbunden

• Daten von Knoten zu Knoten

• bis zum Ziel
Z-Wave
• Z-Wave Allianz

2005 gegründet

• Sigma Designs

• 868.42 MHz (Europa)

908.4 MHz (USA)

921.4 MHz (Australien)

…

• 100 kbps

• 30 - 40 m
Z-Wave
• Z-Wave System-on-a-Chip
(SOC)

• Funk-Transceiver

ITU-T G.9959

• 8051 Mikrocontroller

• Peripherie-Schnittstellen
https://www.eetimes.com/document.asp?doc_id=1279995
Thread
• Thread Group

2014 gegründet

• ARM, Nest, NXP, OSRAM,
Qualcomm, Siemens, …

• IEEE 802.15.4

6LoWPAN*

• 30 m
*IPv6 over Low-Power Wireless Personal Area Networks
Thread ready products
Nest Guard
Nest Detect
https://www.threadgroup.org/technology/ourtechnology#certifiedproducts
Wemo
• Belkin

• Wi-Fi (30 m)

• Star Topologie

• Amazon Alexa,

Google Home,

Apple HomeKit*,

IFTTT
*Wemo Bridge
Low-Power Wide-Area
Network (LPWAN)
• Sigfox

• LoRa / LoRaWAN (Long Range Wide Area Network)

• NB-IoT (NarrowBand IoT)

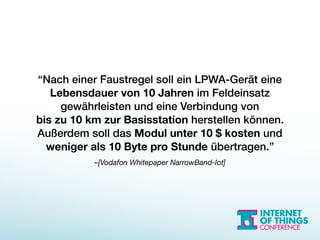

–[Vodafon Whitepaper NarrowBand-Iot]
“Nach einer Faustregel soll ein LPWA-Gerät eine
Lebensdauer von 10 Jahren im Feldeinsatz
gewährleisten und eine Verbindung von

bis zu 10 km zur Basisstation herstellen können.
Außerdem soll das Modul unter 10 $ kosten und
weniger als 10 Byte pro Stunde übertragen.”
Sigfox
• französische Firma

• Funknetz
(Netzwerkbetreiber)

• Sigfox Cloud

• kleine Datenmengen

• 1$ pro Jahr pro Gerät

• 868 MHz (Europa)

902 MHz (USA)

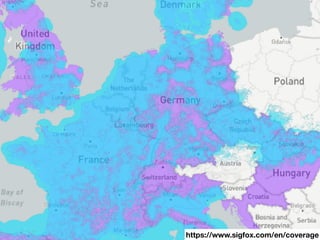

https://www.sigfox.com/en/coverage
https://www.sigfox.com/en/coverage
https://www.sigfox.com/en/coverage
LoRa
• Semtech

• LoRa Alliance

• LoRaWAN-
Netzwerkprotokoll

• 0.3 - 50 kbps

• 868 MHz (Europa)

902 MHz (USA)

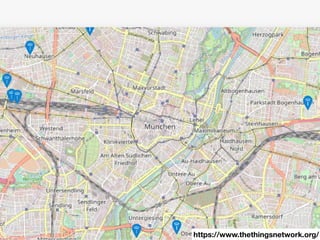

https://www.thethingsnetwork.org/
NB-IoT
• 3GPP

• Mobilfunktechnologie

• basiert auf LTE

• Mitte 2018 kommerziell
nutzbar
[DE] IoT Protokolle
https://labs.hybris.com/prototype/live-energy/

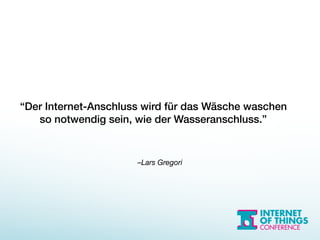

–Lars Gregori
“Der Internet-Anschluss wird für das Wäsche waschen

so notwendig sein, wie der Wasseranschluss.”
Links
• [Vodafon Whitepaper NarrowBand-Iot]

https://www.vodafone.de/media/downloads/pdf/
vodafone-whitepaper-narrowband-iot.pdf
