Das Webinar am 17. Juli 2014, geleitet von Jakob Freund, Geschäftsführer von Camunda, beleuchtet die Bedeutung von BPMN für die Automatisierung und Optimierung von Geschäftsprozessen. Es wird darauf hingewiesen, dass häufige Missverständnisse über das BPMN-Prozessdesign existieren, und es werden Ansätze zur Verbesserung der Prozesstransparenz sowie zur Reduzierung der Komplexität durch geeignete Modellierung und gute Zusammenarbeit zwischen Fachabteilung und IT vorgeschlagen. Außerdem werden die Vorteile der Camunda BPM-Software hervorgehoben, darunter kürzere Entwicklungszyklen und die Möglichkeit, Prozesse einfach zu dokumentieren und zu steuern.

1. BPMN mit camunda
Webinar – 17. Juli 2014

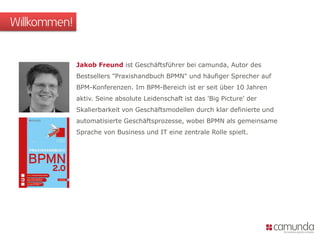

2. Willkommen!
Jakob Freund ist Geschäftsführer bei camunda, Autor des
Bestsellers "Praxishandbuch BPMN" und häufiger Sprecher auf
BPM-Konferenzen. Im BPM-Bereich ist er seit über 10 Jahren
aktiv. Seine absolute Leidenschaft ist das 'Big Picture' der
Skalierbarkeit von Geschäftsmodellen durch klar definierte und
automatisierte Geschäftsprozesse, wobei BPMN als gemeinsame
Sprache von Business und IT eine zentrale Rolle spielt.

3. Über Camunda
201320122011201020092008
Gründung
Beratung, Seminare, Projekte zu BPM
camunda BPM
BPM-Softwarehersteller
Standorte: Berlin (HQ), San Francisco Mitgliedschaften

4. Referenzen
Banken Versicherer Andere

5. Worum es heute geht
Dokumentation
mit BPMN
Automatisierung
mit BPMN

6. BPMN mit camunda BPM
Analyst / Developer Anwender Betrieb
Modeler Tasklist / Ihr UI Cockpit
Engine
camunda BPM platform

7. Tipp: BPMCon 2014
Keynote: The Zero Code BPM Myth (Sandy Kemsley)
Praxisberichte:
19. September 2014 | Berlin
www.BPMCon.de

8. BPMN-Prozessdesign
BPMN im Betrieb
Tipps für Propheten im eigenen Land
Agenda

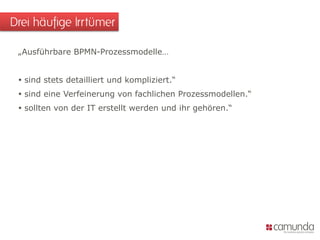

9. „Ausführbare BPMN-Prozessmodelle…
 sind stets detailliert und kompliziert.“
 sind eine Verfeinerung von fachlichen Prozessmodellen.“
 sollten von der IT erstellt werden und ihr gehören.“
Drei häufige Irrtümer

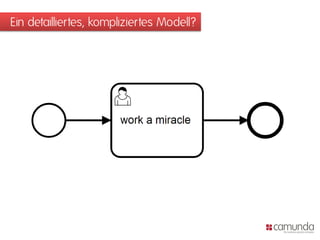

10. Ein detailliertes, kompliziertes Modell?

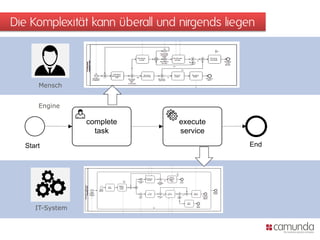

11. Die Komplexität kann überall und nirgends liegen
Start
complete
task
execute
service
End
Mensch
IT-System
Engine

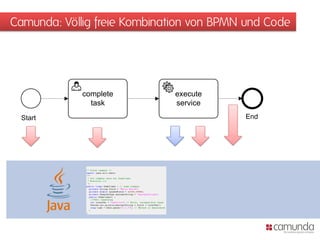

12. Camunda: Völlig freie Kombination von BPMN und Code
Start
complete
task
execute
service
End

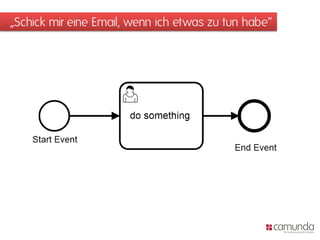

13. „Schick mir eine Email, wenn ich etwas zu tun habe“

14. Schlechte Umsetzung

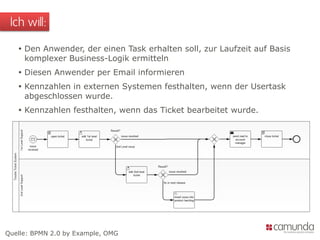

15.  Den Anwender, der einen Task erhalten soll, zur Laufzeit auf Basis
komplexer Business-Logik ermitteln
 Diesen Anwender per Email informieren
 Kennzahlen in externen Systemen festhalten, wenn der Usertask
abgeschlossen wurde.
 Kennzahlen festhalten, wenn das Ticket bearbeitet wurde.
Ich will:
Quelle: BPMN 2.0 by Example, OMG

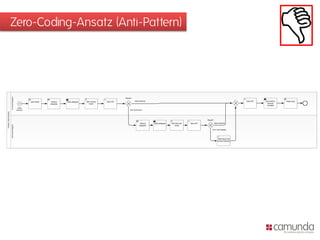

16. Zero-Coding-Ansatz (Anti-Pattern)

17. Zero-Coding Ansatz (Anti-Pattern)
Den Anwender, der
einen Task erhalten soll,
zur Laufzeit auf Basis
komplexer Business-
Logik ermitteln.
Diesen Anwender per
Email informieren.
Kennzahlen in
externen Systemen
festhalten, wenn
der Usertask
abgeschlossen
wurde.
Kennzahlen
festhalten, wenn
das Ticket
bearbeitet wurde.

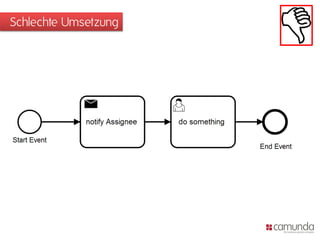

18. Schlechte Umsetzung

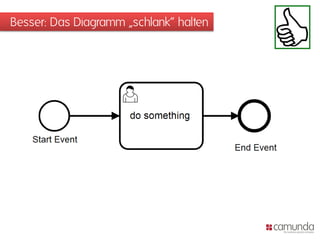

19. Besser: Das Diagramm „schlank“ halten

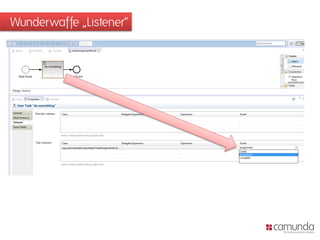

20. Wunderwaffe „Listener“

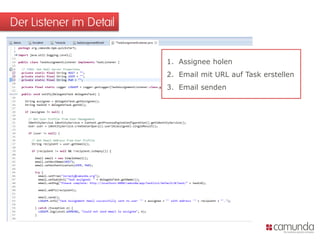

21. Der Listener im Detail
1. Assignee holen
2. Email mit URL auf Task erstellen
3. Email senden

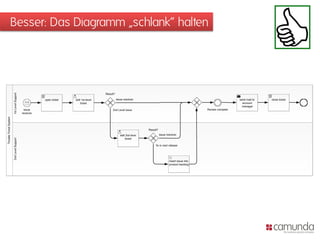

22. Besser: Das Diagramm „schlank“ halten

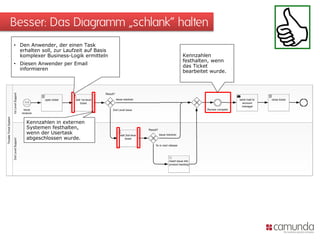

23. Besser: Das Diagramm „schlank“ halten
• Den Anwender, der einen Task
erhalten soll, zur Laufzeit auf Basis
komplexer Business-Logik ermitteln
• Diesen Anwender per Email
informieren
Kennzahlen in externen
Systemen festhalten,
wenn der Usertask
abgeschlossen wurde.
Kennzahlen
festhalten, wenn
das Ticket
bearbeitet wurde.

24.  Fachlich (ausreichend) relevante Aktivitäten.
 Aktivitäten, die ich explizit monitoren möchte.
 Aktivitäten, bei denen ich von den Fähigkeiten der Process Engine
profitiere.
 Anforderungen, die technsch implementiert werden müssen.
Ins BPMN: So viel wie nötig, so wenig wie möglich

25. „Ausführbare BPMN-Prozessmodelle…
 sind stets detailliert und kompliziert.“
 sind eine Verfeinerung von fachlichen Prozessmodellen.“
 sollten von der IT erstellt werden und ihr gehören.“
Drei häufige Irrtümer

26. Das große Missverständnis
Ebene 2
Operatives Prozessmodell
Ebene 3a
Technisches
Prozessmodell
Ebene 1
Strategisches
Prozessmodell
Ebene 3b
IT-Spezifikation
Ebene 4b
Implementierung
Prozesslandschaft
Inhalt: Prozess im Überblick
Ziel: Schnelles Verständnis
Semantik: logisch-abstrakt
Inhalt: Operative Abläufe
Ziel: Abstimmung von Details
Semantik: physisch-konkret
Inhalt: Technische Details
Ziel: Umsetzung
Semantik: physisch-konkret
Fachlich
(Business)
Technisch
(IT)
Mit Process Engine
Ohne Process Engine
Ebene 3 (das „technische
Prozessmodell“) ist eine
Verfeinerung von Ebene 2 (dem
„fachlichen Prozessmodell“)!

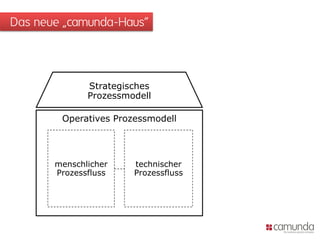

27. Das neue „camunda-Haus“
Strategisches
Prozessmodell
Operatives Prozessmodell
menschlicher
Prozessfluss
technischer
Prozessfluss

28. Das neue „camunda-Haus“
Strategisches
Prozessmodell
Operatives Prozessmodell
menschlicher
Prozessfluss
technischer
Prozessfluss
• schneller Überblick
• logisch-abstrakt
• präzise
Beschreibung
• physisch-konkret
• Manueller
Kontrollfluss
• Arbeitsanweisung
• User Experience
• Automatisierter
Kontrollfluss
• Code
• Interaktionsfluss
• Zusammenspiel von User
und System

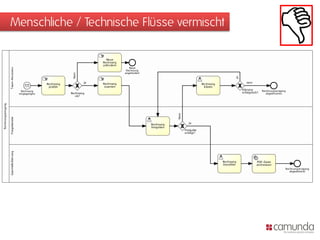

29. Menschliche / Technische Flüsse vermischt

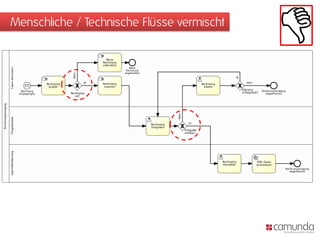

30. Menschliche / Technische Flüsse vermischt

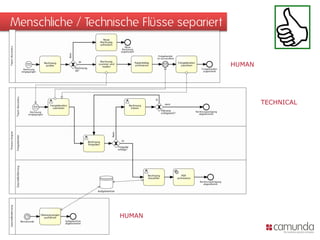

31. Menschliche / Technische Flüsse separiert
HUMAN
TECHNICAL
HUMAN

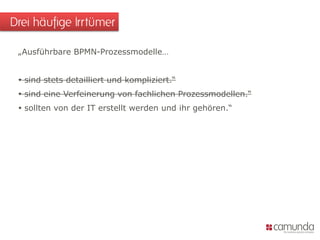

32. „Ausführbare BPMN-Prozessmodelle…
 sind stets detailliert und kompliziert.“
 sind eine Verfeinerung von fachlichen Prozessmodellen.“
 sollten von der IT erstellt werden und ihr gehören.“
Drei häufige Irrtümer

33. Ausführbares Prozessmodell = technischer Fluss
Strategisches
Prozessmodell
Operatives Prozessmodell
menschlicher
Prozessfluss
technischer
Prozessfluss

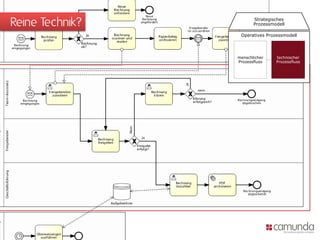

34. Reine Technik? Strategisches
Prozessmodell
Operatives Prozessmodell
menschlicher
Prozessfluss
technischer
Prozessfluss

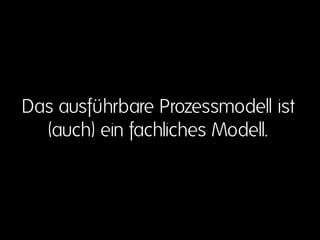

35. Das ausführbare Prozessmodell ist
(auch) ein fachliches Modell.

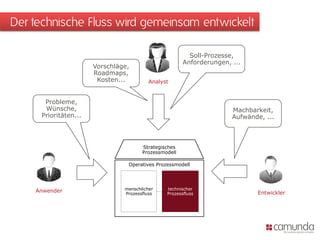

36. Der technische Fluss wird gemeinsam entwickelt
Strategisches
Prozessmodell
Operatives Prozessmodell
menschlicher
Prozessfluss
technischer
Prozessfluss
Anwender
Analyst
Entwickler
Probleme,
Wünsche,
Prioritäten...
Machbarkeit,
Aufwände, ...
Vorschläge,
Roadmaps,
Kosten...
Soll-Prozesse,
Anforderungen, ...

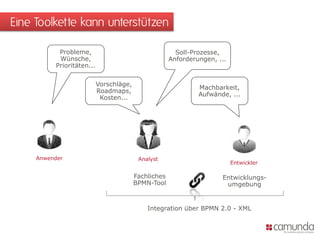

37. Eine Toolkette kann unterstützen
Analyst
Entwickler
Anwender
Probleme,
Wünsche,
Prioritäten...
Soll-Prozesse,
Anforderungen, ...
Machbarkeit,
Aufwände, ...
Vorschläge,
Roadmaps,
Kosten...
Integration über BPMN 2.0 - XML
Fachliches
BPMN-Tool
Entwicklungs-
umgebung

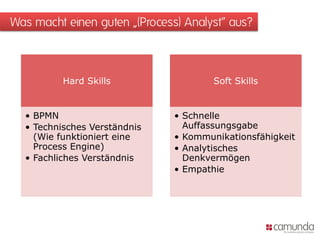

38. Was macht einen guten „(Process) Analyst“ aus?
Hard Skills
• BPMN
• Technisches Verständnis
(Wie funktioniert eine
Process Engine)
• Fachliches Verständnis
Soft Skills
• Schnelle
Auffassungsgabe
• Kommunikationsfähigkeit
• Analytisches
Denkvermögen
• Empathie

39. Wohin gehört die Rolle „(Process) Analyst“ ?
Fach-
abteilungen
IT
Betriebs-
organisation
?

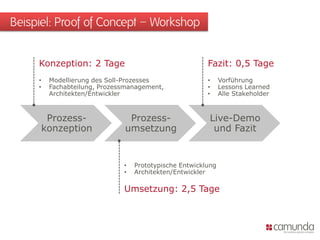

40. Beispiel: Proof of Concept – Workshop
Prozess-
konzeption
Prozess-
umsetzung
Live-Demo
und Fazit
Konzeption: 2 Tage
• Modellierung des Soll-Prozesses
• Fachabteilung, Prozessmanagement,
Architekten/Entwickler
Fazit: 0,5 Tage
• Vorführung
• Lessons Learned
• Alle Stakeholder
• Prototypische Entwicklung
• Architekten/Entwickler
Umsetzung: 2,5 Tage

41. Der wichtigste Erfolgsfaktor: Akzeptanz
„Die gesamte Projektgruppe
bestehend aus Mitarbeitern der IT
und der Fachabteilung, wurde für die
BPMN 2.0-Prozess-Modellierung
begeistert.“
(Thorsten Schramm, Teamleiter IT-
Infrastruktur, LVM Versicherung)

42. „Ausführbare BPMN-Prozessmodelle…
 sind stets detailliert und kompliziert.“
 sind eine Verfeinerung von fachlichen Prozessmodellen.“
 sollten von der IT erstellt werden und ihr gehören.“
Drei häufige Irrtümer

43. BPMN-Prozessdesign
BPMN im Betrieb
Tipps für Propheten im eigenen Land
Agenda

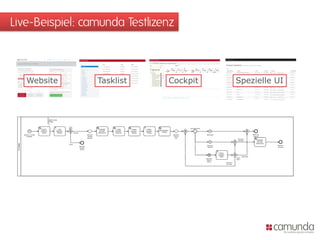

44. Live-Beispiel: camunda Testlizenz
Website Tasklist Cockpit Spezielle UI

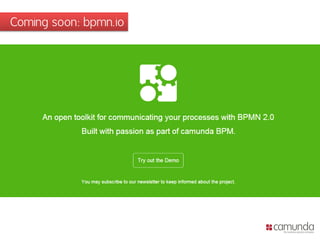

45. Coming soon: bpmn.io

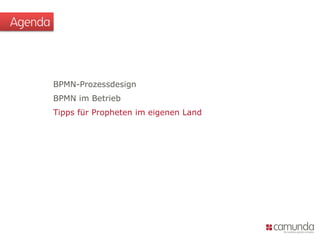

46. BPMN-Prozessdesign
BPMN im Betrieb
Tipps für Propheten im eigenen Land
Agenda

47.  Bessere Prozesstransparenz: Dokumentationen im Umfeld der Altsysteme sind
sehr lückenhaft bzw. teilweise gar nicht vorhanden – kein Fundament für
Optimierungen (muss alles mühselig erarbeitet werden).
 Synchronisation fachlicher und technischer Prozess: Firmen stecken viel Geld
in die Dokumentation von Prozessen, danach aber keinen Cent in die Pflege –
beide Sichten laufen auseinander.
 Kürzere Entwicklungszyklen: Der camunda-Ansatz passt perfekt in die
aktuellen Paradigmen der agilen Projektorganisation. Es kommt zu einer
besseren Zusammenarbeit und damit auch zu weniger „Korrekturschleifen“.
 Reduzierte Programmierung: BPMN ist eine mächtige Sprache zur Prozess-
Steuerung, eine BPMN Engine bringt mir komplexe Features, die ich sonst
aufwendig programmieren müsste (Beispiel: Warte-Zustände,
Nachrichtenkorrelation)
 What you see is what you run: Es gilt nicht mehr „die Wahrheit steckt im
Quellcode“, denn der (Prozess-)Quellcode ist jetzt für jeden nachvollziehbar
geworden, kann in Echtzeit betrachtet und mit anderen Informationen (z.B.
KPI) kombiniert werden.
Gründe für BPMN / camunda BPM (Kundenzitate)

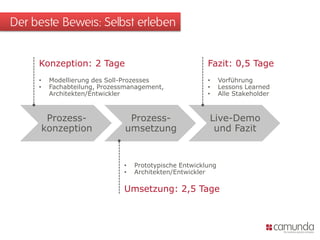

48. Der beste Beweis: Selbst erleben
Prozess-
konzeption
Prozess-
umsetzung
Live-Demo
und Fazit
Konzeption: 2 Tage
• Modellierung des Soll-Prozesses
• Fachabteilung, Prozessmanagement,
Architekten/Entwickler
Fazit: 0,5 Tage
• Vorführung
• Lessons Learned
• Alle Stakeholder
• Prototypische Entwicklung
• Architekten/Entwickler
Umsetzung: 2,5 Tage

49. Q&A
