Das Dokument beschreibt eine Präsentation über Audio-Entwicklung auf iOS, einschließlich Core Audio und MIDI, die wichtige Funktionen wie das Abspielen von Samples und die Nutzung von Audio Units behandelt. Es bietet Grundlagen der digitalen Audioverarbeitung, Tipps für die Implementierung und Beispiele für effektive Nutzung der API. Neuheiten in iOS 5 und die Integration von MIDI werden ebenfalls angesprochen.

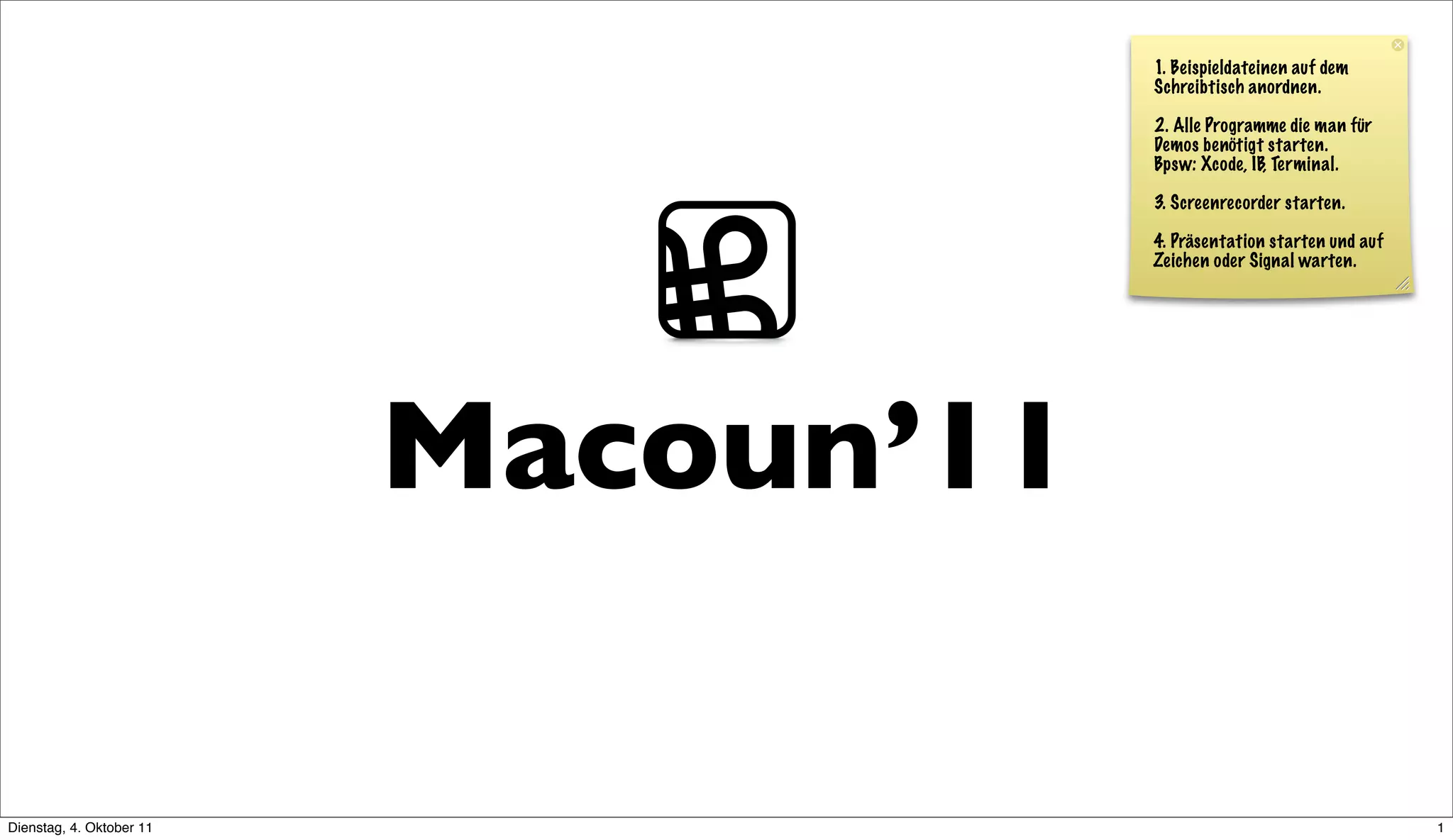

1. 1. Beispieldateinen auf dem
Schreibtisch anordnen.
2. Alle Programme die man für
Demos benötigt starten.
Bpsw: Xcode, IB, Terminal.
⌘
3. Screenrecorder starten.
4. Präsentation starten und auf
Zeichen oder Signal warten.
Macoun’11
Dienstag, 4. Oktober 11 1

2. Core Audio und MIDI auf iOS
Boris Bügling / @NeoNacho
Dienstag, 4. Oktober 11 2

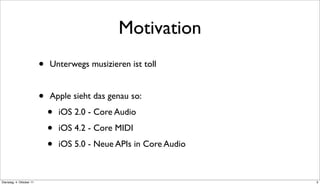

3. Motivation
• Unterwegs musizieren ist toll
• Apple sieht das genau so:
• iOS 2.0 - Core Audio
• iOS 4.2 - Core MIDI
• iOS 5.0 - Neue APIs in Core Audio
Dienstag, 4. Oktober 11 3

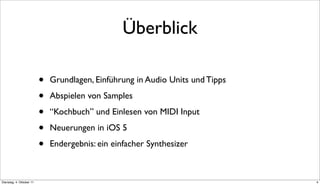

4. Überblick
• Grundlagen, Einführung in Audio Units und Tipps
• Abspielen von Samples
• “Kochbuch” und Einlesen von MIDI Input
• Neuerungen in iOS 5
• Endergebnis: ein einfacher Synthesizer
Dienstag, 4. Oktober 11 4

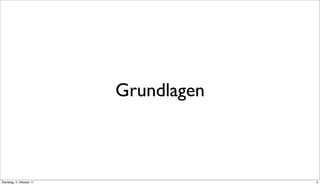

5. Grundlagen
Dienstag, 4. Oktober 11 5

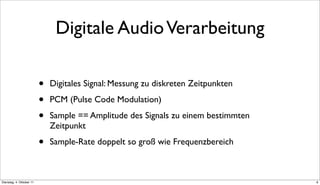

6. Digitale Audio Verarbeitung
• Digitales Signal: Messung zu diskreten Zeitpunkten
• PCM (Pulse Code Modulation)
• Sample == Amplitude des Signals zu einem bestimmten
Zeitpunkt
• Sample-Rate doppelt so groß wie Frequenzbereich
Dienstag, 4. Oktober 11 6

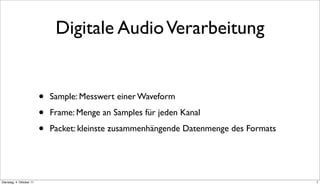

7. Digitale Audio Verarbeitung
• Sample: Messwert einer Waveform
• Frame: Menge an Samples für jeden Kanal
• Packet: kleinste zusammenhängende Datenmenge des Formats
Dienstag, 4. Oktober 11 7

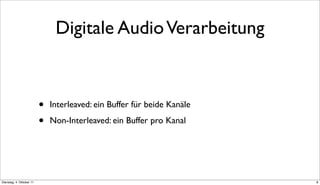

8. Digitale Audio Verarbeitung
• Interleaved: ein Buffer für beide Kanäle
• Non-Interleaved: ein Buffer pro Kanal
Dienstag, 4. Oktober 11 8

9. Audio in iOS
• HTML 5 <audio> Tag
• Media Player Framework
• AVFoundation
• OpenAL
• Audio Queues
• Audio Units
Dienstag, 4. Oktober 11 9

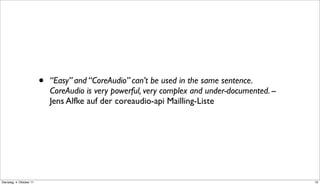

10. • “Easy” and “CoreAudio” can’t be used in the same sentence.
CoreAudio is very powerful, very complex and under-documented. --
Jens Alfke auf der coreaudio-api Mailling-Liste
Dienstag, 4. Oktober 11 10

11. AVAudioSession
• Kategorisiert Apps und regelt den Hardware Zugriff
• Verhalten bzgl. Background Audio
• Verarbeitung von Unterbrechungen
• Reaktion auf Änderungen im Routing
• Für den Vortrag: Kategorie “Playback”
Dienstag, 4. Oktober 11 11

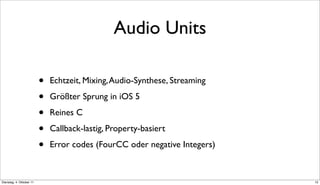

12. Audio Units
• Echtzeit, Mixing, Audio-Synthese, Streaming
• Größter Sprung in iOS 5
• Reines C
• Callback-lastig, Property-basiert
• Error codes (FourCC oder negative Integers)
Dienstag, 4. Oktober 11 12

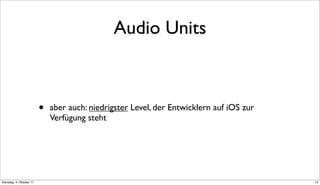

13. Audio Units
• aber auch: niedrigster Level, der Entwicklern auf iOS zur
Verfügung steht
Dienstag, 4. Oktober 11 13

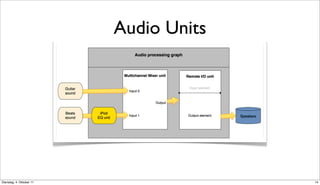

14. Audio Units
Dienstag, 4. Oktober 11 14

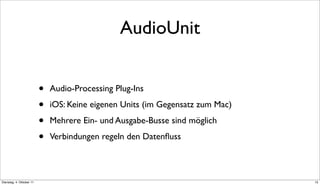

15. AudioUnit
• Audio-Processing Plug-Ins
• iOS: Keine eigenen Units (im Gegensatz zum Mac)
• Mehrere Ein- und Ausgabe-Busse sind möglich
• Verbindungen regeln den Datenfluss
Dienstag, 4. Oktober 11 15

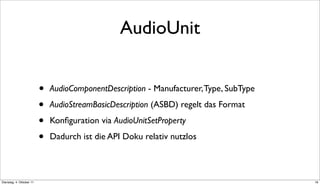

16. AudioUnit
• AudioComponentDescription - Manufacturer, Type, SubType
• AudioStreamBasicDescription (ASBD) regelt das Format
• Konfiguration via AudioUnitSetProperty
• Dadurch ist die API Doku relativ nutzlos
Dienstag, 4. Oktober 11 16

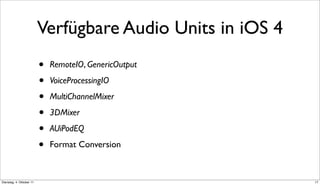

17. Verfügbare Audio Units in iOS 4
• RemoteIO, GenericOutput
• VoiceProcessingIO
• MultiChannelMixer
• 3DMixer
• AUiPodEQ
• Format Conversion
Dienstag, 4. Oktober 11 17

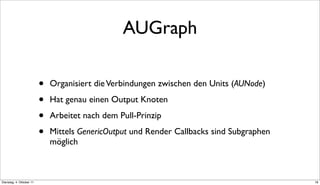

18. AUGraph
• Organisiert die Verbindungen zwischen den Units (AUNode)
• Hat genau einen Output Knoten
• Arbeitet nach dem Pull-Prinzip
• Mittels GenericOutput und Render Callbacks sind Subgraphen
möglich
Dienstag, 4. Oktober 11 18

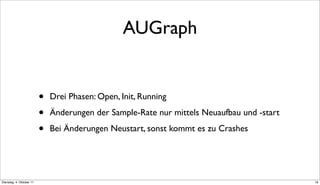

19. AUGraph
• Drei Phasen: Open, Init, Running
• Änderungen der Sample-Rate nur mittels Neuaufbau und -start
• Bei Änderungen Neustart, sonst kommt es zu Crashes
Dienstag, 4. Oktober 11 19

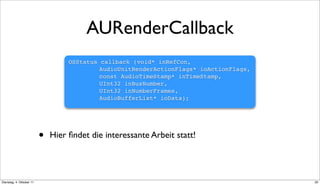

20. AURenderCallback
OSStatus callback (void* inRefCon,
! ! ! AudioUnitRenderActionFlags* ioActionFlags,
! ! ! const AudioTimeStamp* inTimeStamp,
! ! ! UInt32 inBusNumber,
! ! ! UInt32 inNumberFrames,
! ! ! AudioBufferList* ioData);
• Hier findet die interessante Arbeit statt!
Dienstag, 4. Oktober 11 20

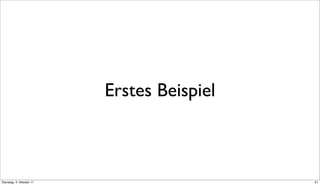

21. Erstes Beispiel
Dienstag, 4. Oktober 11 21

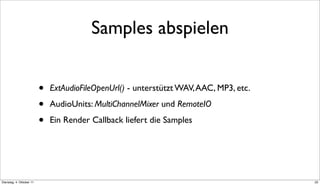

22. Samples abspielen
• ExtAudioFileOpenUrl() - unterstützt WAV, AAC, MP3, etc.
• AudioUnits: MultiChannelMixer und RemoteIO
• Ein Render Callback liefert die Samples
Dienstag, 4. Oktober 11 22

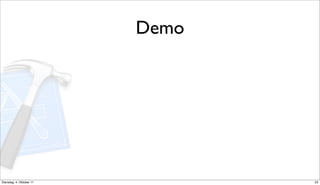

23. Demo
Dienstag, 4. Oktober 11 23

24. Tipps
Dienstag, 4. Oktober 11 24

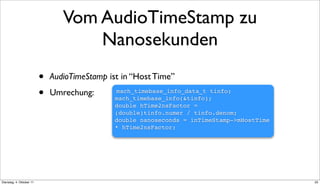

25. Vom AudioTimeStamp zu
Nanosekunden
• AudioTimeStamp ist in “Host Time”
• Umrechung: mach_timebase_info_data_t tinfo;
mach_timebase_info(&tinfo);
double hTime2nsFactor =
(double)tinfo.numer / tinfo.denom;
double nanoseconds = inTimeStamp->mHostTime
* hTime2nsFactor;
Dienstag, 4. Oktober 11 25

26. Behandlung von OSStatus
• Jede Funktion gibt einen OSStatus zurück
• Dieser muss jedes Mal gecheckt werden!
• Kann FourCC oder Integer Fehlercode sein
• Makro oder Helper-Funktion einsetzen
• Übersichtlicherer Code
Dienstag, 4. Oktober 11 26

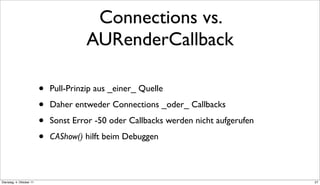

27. Connections vs.
AURenderCallback
• Pull-Prinzip aus _einer_ Quelle
• Daher entweder Connections _oder_ Callbacks
• Sonst Error -50 oder Callbacks werden nicht aufgerufen
• CAShow() hilft beim Debuggen
Dienstag, 4. Oktober 11 27

28. Level-Meter
• AVAudioPlayer hat peekPowerForChannel:
• Wir nutzen einen Render Notifier!
• Demo
Dienstag, 4. Oktober 11 28

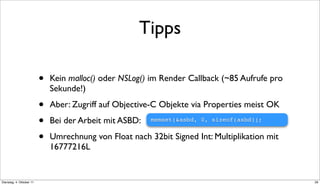

29. Tipps
• Kein malloc() oder NSLog() im Render Callback (~85 Aufrufe pro
Sekunde!)
• Aber: Zugriff auf Objective-C Objekte via Properties meist OK
• Bei der Arbeit mit ASBD: memset(&asbd, 0, sizeof(asbd));
• Umrechnung von Float nach 32bit Signed Int: Multiplikation mit
16777216L
Dienstag, 4. Oktober 11 29

30. “Kochbuch”
Dienstag, 4. Oktober 11 30

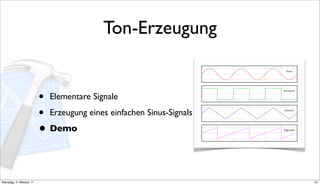

31. Ton-Erzeugung
• Elementare Signale
• Erzeugung eines einfachen Sinus-Signals
• Demo
Dienstag, 4. Oktober 11 31

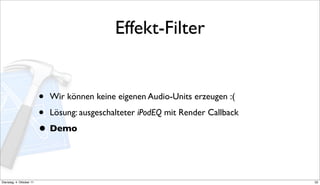

32. Effekt-Filter
• Wir können keine eigenen Audio-Units erzeugen :(
• Lösung: ausgeschalteter iPodEQ mit Render Callback
• Demo
Dienstag, 4. Oktober 11 32

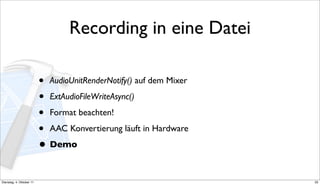

33. Recording in eine Datei
• AudioUnitRenderNotify() auf dem Mixer
• ExtAudioFileWriteAsync()
• Format beachten!
• AAC Konvertierung läuft in Hardware
• Demo
Dienstag, 4. Oktober 11 33

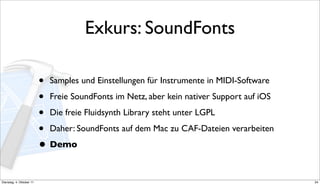

34. Exkurs: SoundFonts
• Samples und Einstellungen für Instrumente in MIDI-Software
• Freie SoundFonts im Netz, aber kein nativer Support auf iOS
• Die freie Fluidsynth Library steht unter LGPL
• Daher: SoundFonts auf dem Mac zu CAF-Dateien verarbeiten
• Demo
Dienstag, 4. Oktober 11 34

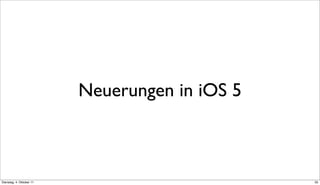

35. Neuerungen in iOS 5
Dienstag, 4. Oktober 11 35

36. Neue Audio Units
• Effekte: Filter, Reverb, etc.
• Generatoren: AudioFilePlayer, ScheduledSlicePlayer
• Instrumente: AUSampler
Dienstag, 4. Oktober 11 36

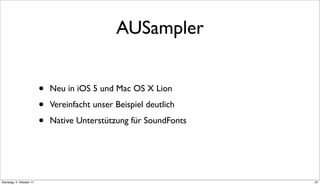

37. AUSampler
• Neu in iOS 5 und Mac OS X Lion
• Vereinfacht unser Beispiel deutlich
• Native Unterstützung für SoundFonts
Dienstag, 4. Oktober 11 37

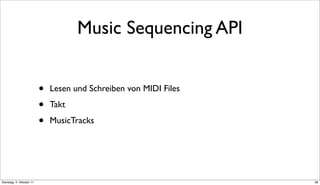

38. Music Sequencing API
• Lesen und Schreiben von MIDI Files
• Takt
• MusicTracks
Dienstag, 4. Oktober 11 38

39. Der Synthesizer
Dienstag, 4. Oktober 11 39

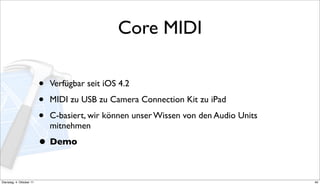

40. Core MIDI
• Verfügbar seit iOS 4.2
• MIDI zu USB zu Camera Connection Kit zu iPad
• C-basiert, wir können unser Wissen von den Audio Units
mitnehmen
• Demo
Dienstag, 4. Oktober 11 40

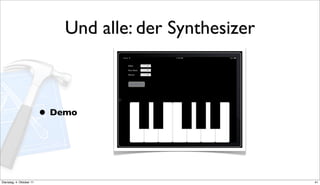

41. Und alle: der Synthesizer
• Demo
Dienstag, 4. Oktober 11 41

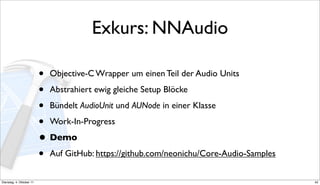

42. Exkurs: NNAudio
• Objective-C Wrapper um einen Teil der Audio Units
• Abstrahiert ewig gleiche Setup Blöcke
• Bündelt AudioUnit und AUNode in einer Klasse
• Work-In-Progress
• Demo
• Auf GitHub: https://github.com/neonichu/Core-Audio-Samples
Dienstag, 4. Oktober 11 42

43. Fragen?
Dienstag, 4. Oktober 11 43

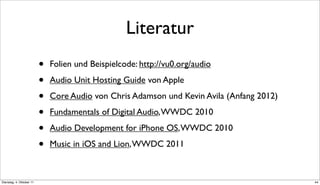

44. Literatur
• Folien und Beispielcode: http://vu0.org/audio
• Audio Unit Hosting Guide von Apple
• Core Audio von Chris Adamson und Kevin Avila (Anfang 2012)
• Fundamentals of Digital Audio, WWDC 2010
• Audio Development for iPhone OS, WWDC 2010
• Music in iOS and Lion, WWDC 2011
Dienstag, 4. Oktober 11 44
