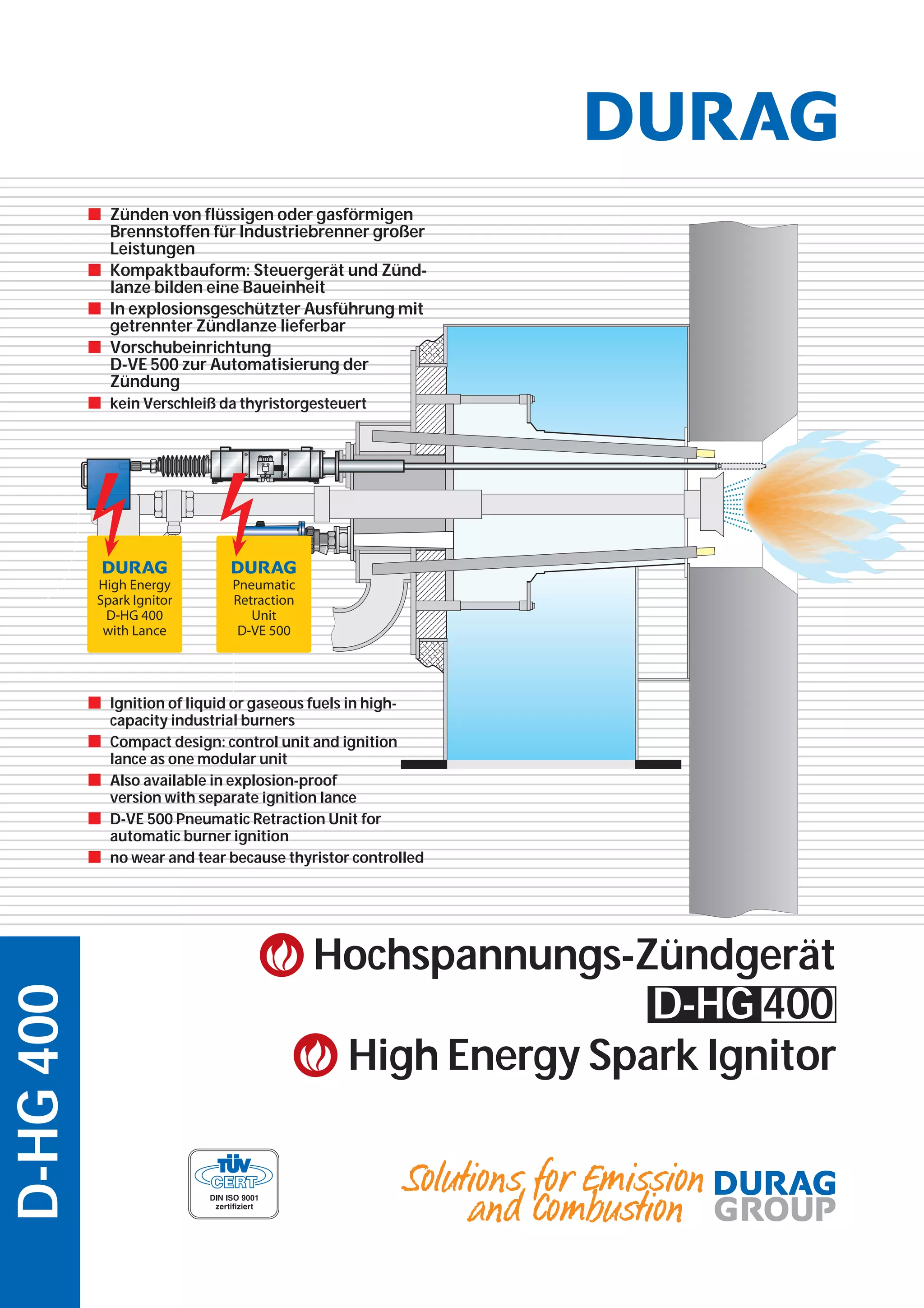

- 1. ProdukteD-HG400 ■ Ignition ofliquid or gaseous fuels in high- capacity industrial burners ■ Compact design: control unit and ignition lance as one modular unit ■ Also available in explosion-proof version with separate ignition lance ■ D-VE 500 Pneumatic Retraction Unit for automatic burner ignition ■ no wear and tear because thyristor controlled ■ Zünden von flüssigen oder gasförmigen Brennstoffen für Industriebrenner großer Leistungen ■ Kompaktbauform: Steuergerät und Zünd- lanze bilden eine Baueinheit ■ In explosionsgeschützter Ausführung mit getrennter Zündlanze lieferbar ■ Vorschubeinrichtung D-VE 500 zur Automatisierung der Zündung ■ kein Verschleiß da thyristorgesteuert D-HG400 Hochspannungs-Zündgerät High Energy Spark Ignitor D-HG 400

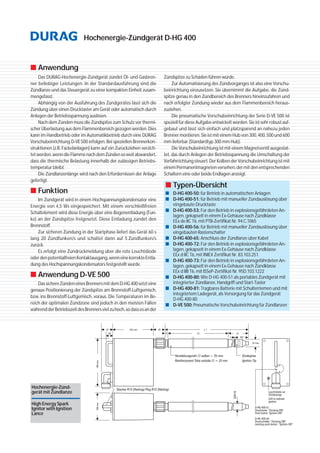

- 2. Hochenergie-Zündgerät D-HG 400 ■Anwendung Das DURAG-Hochenergie-Zündgerät zündet Öl- und Gasbren- ner beliebiger Leistungen. In der Standardausführung sind die Zündlanze und das Steuergerät zu einer kompakten Einheit zusam- mengefasst. Abhängig von der Ausführung des Zündgerätes lässt sich die Zündung über einen Drucktaster am Gerät oder automatisch durch Anlegen der Betriebsspannung auslösen. Nach dem Zünden muss die Zündspitze zum Schutz vor thermi- scher Überlastung aus dem Flammenbereich gezogen werden. Dies kann im Handbetrieb oder im Automatikbetrieb durch eine DURAG Vorschubeinrichtung D-VE500 erfolgen. Bei speziellen Brennerkon- struktionen (z.B. Fackelanlagen) kann auf ein Zurückziehen verzich- tetwerden,wenndieFlammenachdemZündensoweitabwandert, dass die thermische Belastung innerhalb der zulässigen Betriebs- temperatur bleibt. Die Zündlanzenlänge wird nach den Erfordernissen der Anlage gefertigt. ■ Funktion Im Zündgerät wird in einem Hochspannungskondensator eine Energie von 4,5 Ws eingespeichert. Mit einem verschleißfreien Schaltelement wird diese Energie über eine Bogenentladung (Fun- ke) an der Zündspitze freigesetzt. Diese Entladung zündet den Brennstoff. Zur sicheren Zündung in der Startphase liefert das Gerät 60 s lang 20 Zündfunken/s und schaltet dann auf 5 Zündfunken/s zurück. Es erfolgt eine Zündrückmeldung über die rote Leuchtdiode oderdenpotentialfreienKontaktausgang,wenneinekorrekteEntla- dung des Hochspannungskondensators festgestellt wurde. ■ Anwendung D-VE 500 DassichereZündeneinesBrennersmitdemD-HG400setzteine genaue Positionierung der Zündspitze am Brennstoff-Luftgemisch, bzw. ins Brennstoff-Luftgemisch, voraus. Die Temperaturen im Be- reich der optimalen Zündzone sind jedoch in den meisten Fällen währendderBetriebszeitdesBrennersvielzuhoch,sodassesander ■ Typen-Übersicht ■ D-HG400-50: für Betrieb in automatischen Anlagen ■ D-HG400-51: für Betrieb mit manueller Zündauslösung über eingebaute Drucktaste ■ D-HG400-53: Für den Betrieb in explosionsgefährdeten An- lagen, gekapselt in einem Ex-Gehäuse nach Zündklasse EEx de IIC T6, mit PTB-Zertifikat Nr. 94.C.1065 ■ D-HG400-56: für Betrieb mit manueller Zündauslösung über eingebauten Rastenschalter ■ D-HG400-65: Anschluss der Zündlanze über Kabel ■ D-HG 400-72: Für den Betrieb in explosionsgefährdeten An- lagen, gekapselt in einem Ex-Gehäuse nach Zündklasse EEx d IIC T6, mit INIEX Zertifikat Nr. 83.103.251. ■ D-HG 400-73: Für den Betrieb in explosionsgefährdeten An- lagen, gekapselt in einem Ex-Gehäuse nach Zündklasse EEx d IIB T6, mit ISSeP-Zertifikat Nr. 95D.103.1222 ■ D-HG 400-80: Wie D-HG 400-51 als portables Zündgerät mit integrierter Zündlanze, Handgriff und Start-Taster ■ D-HG 400-81: Tragbares Batterie mit Schulterriemen und mit integriertem Ladegerät, als Versorgung für das Zündgerät D-HG 400-80 ■ D-VE 500: Pneumatische Vorschubeinrichtung für Zündlanzen Zündspitze zu Schäden führen würde. Zur Automatisierung des Zündvorganges ist also eine Vorschu- beinrichtung einzusetzen. Sie übernimmt die Aufgabe, die Zünd- spitze genau in den Zündbereich des Brenners hineinzufahren und nach erfolgter Zündung wieder aus dem Flammenbereich heraus- zuziehen. Die pneumatische Vorschubeinrichtung der Serie D-VE 500 ist speziell für diese Aufgabe entwickelt worden. Sie ist sehr robust auf- gebaut und lässt sich einfach und platzsparend an nahezu jeden Brenner montieren. Sie ist mit einem Hub von 300, 400, 500 und 600 mm lieferbar (Standardtyp 300 mm Hub). Die Vorschubeinrichtung ist mit einem Magnetventil ausgestat- tet, das durch Anlegen der Betriebsspannung die Umschaltung der Verfahrrichtung steuert. Der Kolben der Vorschubeinrichtung ist mit einem Permanentmagneten versehen, der mit den entsprechenden Schaltern eine oder beide Endlagen anzeigt. Hochenergie-Zünd- gerät mit Zündlanze High Energy Spark Ignitor with Ignition Lance

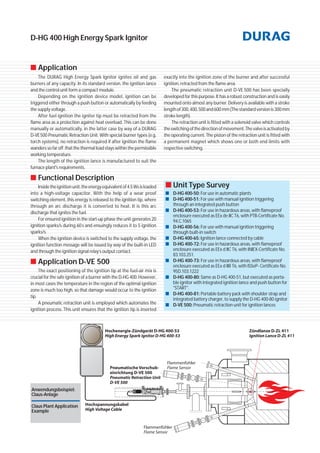

- 3. D-HG 400 HighEnergy Spark Ignitor ■ Application The DURAG High Energy Spark Ignitor ignites oil and gas burners of any capacity. In its standard version, the ignition lance and the control unit form a compact module. Depending on the ignition device model, ignition can be triggered either through a push button or automatically by feeding the supply voltage. After fuel ignition the igniter tip must be retracted from the flame area as a protection against heat overload. This can be done manually or automatically, in the latter case by way of a DURAG D-VE500 Pneumatic Retraction Unit. With special burner types (e.g. torch systems), no retraction is required if after ignition the flame wanders so far off that the thermal load stays within the permissible working temperature. The length of the ignition lance is manufactured to suit the furnace plant's requirements. ■ Functional Description Insidetheignitionunit,theenergyequivalentof4.5Wsisloaded into a high-voltage capacitor. With the help of a wear proof switching element, this energy is released to the ignition tip, where through an arc discharge it is converted to heat. It is this arc discharge that ignites the fuel. For ensured ignition in the start-up phase the unit generates 20 ignition sparks/s during 60s and ensuingly reduces it to 5 ignition sparks/s. When the ignition device is switched to the supply voltage, the ignition function message will be issued by way of the built-in LED and through the ignition signal relay’s output contact. ■ Application D-VE 500 The exact positioning of the ignition tip at the fuel-air mix is crucial for the safe ignition of a burner with the D-HG 400. However, in most cases the temperature in the region of the optimal ignition zone is much too high, so that damage would occur to the ignition tip. A pneumatic retraction unit is employed which automates the ignition process. This unit ensures that the ignition tip is inserted ■■ Unit Type Survey ■ D-HG400-50: For use in automatic plants ■ D-HG400-51: For use with manual ignition triggering through an integrated push button ■ D-HG400-53: For use in hazardous areas, with flameproof enclosure executed as EEx de IIC T6, with PTB-Certificate No. 94.C.1065 ■ D-HG400-56: For use with manual ignition triggering through built-in switch ■ D-HG400-65: Ignition lance connected by cable ■ D-HG 400-72: For use in hazardous areas, with flameproof enclosure executed as EEx d IIC T6, with INIEX-Certificate No. 83.103.251. ■ D-HG 400-73: For use in hazardous areas, with flameproof enclosure executed as EEx d IIB T6, with ISSeP- Certificate No. 95D.103.1222 ■ D-HG 400-80: Same as D-HG 400-51, but executed as porta- ble ignitor with integrated ignition lance and push button for "START". ■ D-HG 400-81: Portable battery pack with shoulder strap and integrated battery charger, to supply the D-HG 400-80 ignitor ■ D-VE 500: Pneumatic retraction unit for ignition lances exactly into the ignition zone of the burner and after successful ignition, retracted from the flame area. The pneumatic retraction unit D-VE 500 has been specially developed for this purpose. It has a robust construction and is easily mounted onto almost any burner. Delivery is available with a stroke lengthof300,400,500and600 mm(Thestandardversionis300mm stroke length). The retraction unit is fitted with a solenoid valve which controls theswitchingofthedirectionofmovement.Thevalveisactivatedby the operating current. The piston of the retraction unit is fitted with a permanent magnet which shows one or both end limits with respective switching. Anwendungsbeispiel: Claus-Anlage Claus Plant Application Example
- 4. D-HG400 ■ Technische DatenD-HG 400 Netzspannung . . . . . . . . . . . . . . . . . 115/230V AC +10% / -15% Frequenz . . . . . . . . . . . . . . . . . . . . . . . 42 - 60 Hz Auch lieferbar für . . . . . . . . . . . . . . . 24V / 48V DC Leistungsaufnahme . . . . . . . . . . . . 220VA Zündenergie (je Funke) . . . . . . . . . 4,5Ws Zündspannung . . . . . . . . . . . . . . . . 1500V Zündfrequenz . . . . . . . . . . . . . . . . . . Einschaltphase (60 s): 20 Funken/s Restzeit: 5 Funken/s Max. Einschaltdauer . . . . . . . . . . . . 300 s ED 50% Lebensdauer der Zündspitze . . . 106 Zündfunken = 14 h bei 20 Funken/s = 56 h bei 5 Funken/s Zulässige Umgebungstemperaturen: Steuergerät . . . . . . . . . . . . . . . . . . . . - 20°C / +60°C Zündspitze . . . . . . . . . . . . . . . . . . . . . 600°C, kurzzeitig 800°C Zündrückmeldung . . . . . . . . . . . . . Potentialfreier Umschalt- kontakt nach VDE0110 Gr. C250V AC Schaltvermögen . . . . . . . . . . . . . . . 250V AC - 4 A/200VA Gewichte: Steuergerät ohne Lanze . . . . . . . . 4,3kg D-HG 400-53. . . . . . . . . . . . . . . . . . . . 40kg D-HG 400-72. . . . . . . . . . . . . . . . . . . . 13kg D-HG 400-73 . . . . . . . . . . . . . . . . . . . 23kg D-HG 400-81. . . . . . . . . . . . . . . . . . . . 11 kg Zündlanze ohne Verstärkungsrohr . . . . . . . . . . . . . . . 1,6 kg/m Schutzart DIN EN 60529. . . . . . . . . IP55 ■■ Technische Daten D-VE 500 max. zul. Betriebsdruck . . . . . . . . . 10 bar Luftverbrauch je Hub . . . . . . . . . . . 0,065 I/cm bei 2 bar Betriebsdruck 0,190 l/cm bei 6 bar 0,320 I/cm bei 10 bar zul. Umgebungstemperatur. . . . -5 bis +50°C Standard-Hublänge. . . . . . . . . . . . . 300 mm Sonder-Hublängen . . . . . . . . . . . . . 400, 500, 600 mm Schubkraft bei 6 bar . . . . . . . . . . . . 1870 N Rückzugkraft bei 6 bar . . . . . . . . . . 1682 N Gewicht komplett bei 300 /400 / 500 / 600 mm Hub . . . 9,1 / 10,7 / 12,3 / 13,9 kg elektr. Ansteuerung. . . . . . . . . . . . . 24/48V DC oder 115/230 V AC Schutzart EN 60529 . . . . . . . . . . . . . IP54 ■ Technical Data of D-HG 400 Power supply . . . . . . . . . . . . . . . . . . 115/230 V AC +10% / -15% Mains frequency . . . . . . . . . . . . . . . 42 - 60 Hz Also available are units for . . . . . . 24 / 48V DC Power consumption . . . . . . . . . . . . 220VA Ignition energy (per spark). . . . . . 4.5Ws Ignition voltage . . . . . . . . . . . . . . . . 1500V Ignition frequency . . . . . . . . . . . . . . Switching phase (60 s): 20 sparks/s Residual time: 5 sparks/s Max. duty cycle . . . . . . . . . . . . . . . . . 300 s IU 50 % Ignition tip service life . . . . . . . . . . 106 ignition sparks = 14h at 20 sparks/s = 56h at 5 sparks/s Permissible ambient temperatures: Control unit . . . . . . . . . . . . . . . . . . . . - 20°C / +60°C Ignition tip . . . . . . . . . . . . . . . . . . . . . 600°C, 800°C peak Ignition Indication . . . . . . . . . . . . . . zero potential change-over contact to VDE0110 Gr. C 250V AC Switching capacity . . . . . . . . . . . . . 250VAC- 4 A /200VA Weights: Control unit without lance . . . . . . 4,3kg D-HG 400-53. . . . . . . . . . . . . . . . . . . . 40kg D-HG 400-72. . . . . . . . . . . . . . . . . . . . 13kg D-HG 400-73 . . . . . . . . . . . . . . . . . . . 23kg D-HG 400-81. . . . . . . . . . . . . . . . . . . . 11 kg Ignition lance without reinforcing tube . . . . . . . . . . . . . . . . 1.6 kg/m Protection DIN EN 60529. . . . . . . . IP55 ■■ Technical Data of D-VE 500 max. permissible operating pressure 10 bar Air consumption per stroke . . . . . 0,065 l/cm at 2 bar operating pressure 0,190 l/cm at 6 bar 0,320 l/cm at 10 bar Permissible ambient temp.. . . . . . -5 to +50°C Standard stroke length . . . . . . . . . 300 mm Special stroke lengths. . . . . . . . . . . 400, 500, 600 mm Transverse force at 6 bar . . . . . . . . 1870 N Return force at 6 bar . . . . . . . . . . . . 1682 N Total weight for 300 / 400 /500 / 600 mm stroke . 9,1 / 10,7 / 12,3 / 13,9 kg Electrical control. . . . . . . . . . . . . . . . 224/48 V DC or 115/230 V AC Protection DIN EN 60529. . . . . . . . IP54 D-HG400 Ausführliche Gerätebeschreibungen mit technischen Daten, Einstel- lanweisungen, Abmessungen und Anschlussplänen stehen auf An- forderung zur Verfügung. Extensive descriptions of these units with specifications, setting in- structions, dimensions and connection plans are available upon re- quest. www.durag.de 03/2002 - All specifications subject to change without notice DURAG Industrie Elektronik GmbH & Co KG Kollaustr. 105 D-22453 Hamburg, Germany Tel. +49 40 55 42 18-0 Fax +49 40 58 41 54 Georg Hegwein GmbH & Co. KG Am Boschwerk 7 D-70469 Stuttgart, Germany Tel. +49 711 13 57 88-0 Fax+49 711 13 57 88-5 VEREWA Umwelt- und Prozessmesstechnik GmbH Kollaustr. 105 D-22453 Hamburg, Germany Tel. +49 40 55 42 18-0 Fax +49 40 58 41 54 ORFEUS Combustion Engineering GmbH An der Pönt 53a D-40885 Ratingen, Germany Tel. +49 2102 9974-0 Fax +49 2102 9974-41 DURAG, Inc. Southridge Business Center 1355 Mendota Heights Road #200 Mendota Heights, Minnesota 55120, USA Tel. +1 651 451-1710 Fax +1 651 457-7684
