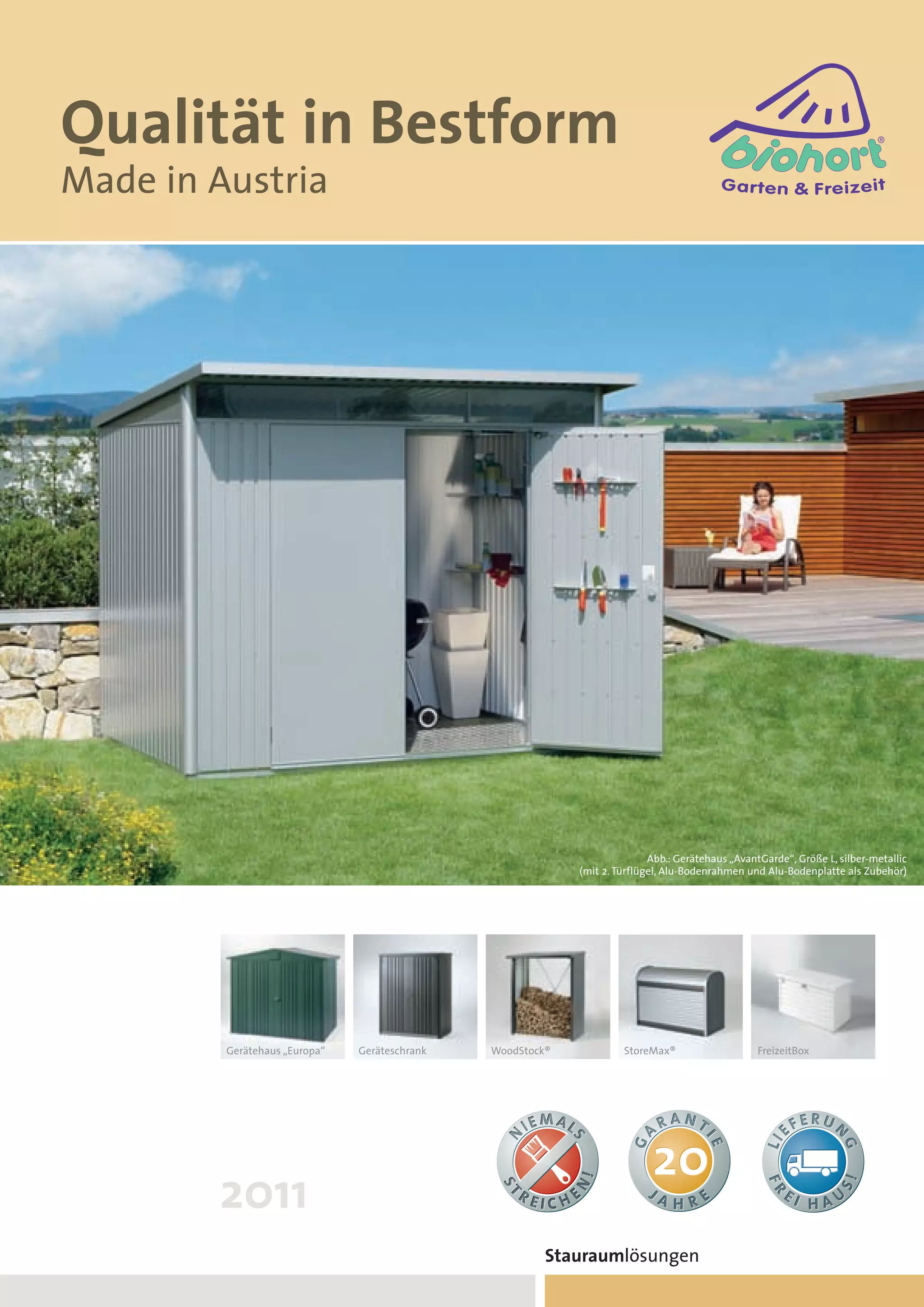

Qualität in Bestform
Made in Austria




                                                                           Abb.: Gerätehaus „AvantGarde“, Größe L, silber-metallic
                                                            (mit 2. Türflügel, Alu-Bodenrahmen und Alu-Bodenplatte als Zubehör)




         Gerätehaus „Europa“   Geräteschrank   WoodStock®            StoreMax®                    FreizeitBox




        2011
                                                        Stauraumlösungen
Abb.: StoreMax® 160, silber-metallic




2
Biohort Qualität
                                             und Service




                             Qualität        Sehr geehrte Kundin, sehr geehrter Kunde!
                     • 20 Jahre Garantie
            • feuerverzinktes, polyamid-     Biohort-Produkte bieten beste Qualität, Funktionalität und Sicherheit.
          einbrennlackiertes Stahlblech      Unsere Kundinnen und Kunden schätzen besonders die Langlebigkeit und
            • Schrauben und Scharniere       Wartungsfreiheit unserer Stauraumlösungen.
                aus rostfreiem Edelstahl
        • lebenslange Wartungsfreiheit       Ihre nachhaltige Zufriedenheit steht bei Biohort im Mittelpunkt.
                     • regenwasserdicht
                                             Biohort-Gartengerätehäuser sind seit über 30 Jahren bestens bewährt.
                                             Wir verarbeiten nur hochwertiges Material von westeuropäischen Lieferanten.
                                             Unser Stahlblech kommt vom renommierten österreichischen Stahlwerk Voest Alpine.
                           Sicherheit        Premium-Autohersteller wie BMW oder Audi vertrauen schon seit Jahren der hohen
     • Verriegelung mit Zylinderschloss
                                             Qualität des „Voest-Stahls“.
                          • brandsicher
                                             Guten Gewissens gewähren wir daher 20 Jahre Garantie gegen Korrosion.

                                             Das Biohort-Servicepaket bietet Ihnen viele Vorteile: kompetente direkte Beratung
                            Stabilität       durch unser Serviceteam von der Planung bis zur Ausführung sowie umfangreiche
                  • doppelte Blechstärke     Informationen auf unserer Homepage www.biohort.at.
              gegenüber Billiganbietern
• stecksystem-ähnliche Modulbauweise         Durchdachtes Design und der hohe österreichische Qualitätsstandard in der Ver-
        • hohe Schneelast mit 150 kg/m2      arbeitung schaffen Produkte, mit denen Sie jahrzehntelang Freude haben werden.
                      • Sturmfestigkeit –
               Verankerung mitgeliefert      Dafür verbürge ich mich persönlich.


                            Funktion           r
                                             Ihr
      • umfangreiche Grundausstattung
                  • bedienungsfreundlich
             • große Auswahl an Zubehör                 Dr. Josef Priglinger
                                                        Geschäftsführer
• vielseitige Anwendungsmöglichkeiten


                                             p.s.: Biohort steht für „Leben im Garten”
                               Service             (bios = griechisch: das Leben, hortus = lateinisch: der Garten)
          • Lieferung frei Haus inklusive
                        • kurze Lieferzeit
              • Fotoaufbauanleitung für
               einfachen Zusammenbau
 • direkte Beratung durch Service-Team
            • Aufbauservice auf Anfrage




                                                                                            Qualität & Service                   3
Gerätehaus „AvantGarde“
                                  Vorbild in Technik & Design
                    Abb.: Gerätehaus „AvantGarde“, Größe L, dunkelgrau-metallic (mit Alu-Bodenrahmen, Alu-Bodenplatte und 2. Türflügel als Zubehör)



                                   Die Designlinie von Biohort
                                   Das Gerätehaus „AvantGarde“ macht seinem Namen alle Ehre. Es ist das erste
                                   Metallgerätehaus, das den Ansprüchen moderner Architektur gerecht wird.

                                   Sein gefälliges Aussehen und seine vielen praktischen Vorzüge für den täglichen
                                   Gebrauch garantieren ungetrübte Freude. Die lebenslange Wartungsfreiheit spart
                                   Geld und kostbare Freizeit.




                   3 Farben        silber-metallic             dunkelgrün                 dunkelgrau-metallic



4   Gerätehaus „AvantGarde“
Vorzüge
           · Sicherheit: 3-fach Verriegelung mit Zylinderschloss
           · modernes Design
           · optimale Funktionalität: Einbau der Tür auch in der Seitenwand
             möglich; Türanschlag (rechts oder links) kann frei gewählt werden
           · beste Materialien: feuerverzinktes, polyamid-einbrennlackiertes
             Stahlblech, Schrauben und Scharniere aus Edelstahl
           • hohe Stabilität: Schneelast 150 kg/m2
           · Komfort: Gasdruckfeder öffnet und schließt Tür
           · innenseitige Entriegelungsmöglichkeit
           · Acrylglasoberlichte mit Dachvorsprung
           · einfacher Zusammenbau anhand Foto-Aufbauanleitung
           · wartungsfrei
           · 20 Jahre Garantie




                                                                                                               Gerätehaus „AvantGarde“, Größe L, dunkelgrün (mit
                                                                                                               Alu-Bodenrahmen und Alu-Bodenplatte als Zubehör)




                                                                                                               Gerätehaus „AvantGarde“, Größe L, silber-metallic
 Gerätehaus „AvantGarde“, Größe M, silber-metallic (mit Alu-Bodenrahmen als Zubehör)                           (mit Alu-Bodenrahmen, Alu-Bodenplatte und
                                                                                                               2. Türflügel als Zubehör)




                                                                                                                                                          260 cm
                                                           4 Größen                                                      260 cm

                                                                  180 cm                 260 cm
                                                                                                                                           380 cm
                                                                                                                                           340 cm




Fundamentmaße siehe Tabelle unten.
                                                                                                         260 cm
                                                                                                         300 cm




                                                                                                                                                       Größe XXL
Fundamentvorschläge siehe Technik S. 19                                                                                Größe XL
                                                         180 cm
                                                         220 cm




                                                                              220 cm
                                                                              180 cm




                                                                  Größe M                Größe L
Türöffnung: Höhe 182 cm, Breite 76 cm
Standardausstattung: 1 Türflügel



                 Außenmaße*                Innenmaße        Fundamentmaße      Gewicht          EAN-Code                  EAN-Code                     EAN-Code
  Größe
                B x T x H (cm)              B x T (cm)         B x T (cm)        (kg)        silber-metallic             dunkelgrün                 dunkelgrau-met.
    M          180 x 220 x 218**            172 x 172          177 x 177         136        9003414 25030 7            9003414 26030   6            9003414 27030 5
    L          260 x 220 x 218**            252 x 172          257 x 177         169        9003414 25040 6            9003414 26040   5            9003414 27040 4
    XL         260 x 300 x 217**            252 x 252          257 x 257         209        9003414 25050 5            9003414 26050   4            9003414 27050 3
   XXL         260 x 380 x 222**            252 x 332          257 x 337         253        9003414 25060 4            9003414 26060   3            9003414 27060 2
* inkl. Dachvorsprung, ** höchste Stelle                                                                          Verpackt in 4 bis 5 Kartons mit Foto-Aufbauanleitung.



                                                                                                               Vorzüge, Farben & Größen
                                                                                                               Gerätehaus „AvantGarde“                                    5
Grundausstattung                                Ordnung           Sicherheit
    (inklusive)                                                       5


    Ordnung
                                                         1
    1 4 Gerätehalter zum Aufhängen                                2
    von Spaten, Rechen, Schläuchen etc.

    2 Regale-Set bestehend aus
    2 Regalböden, 4 Konsolen

    3 2 Regalsteher zum Einhängen                             3
    der Konsolen in beliebiger Höhe

    4 2 Werkzeughalter
                                                    G
    an der Innenseite des Türflügels


    Sicherheit                                                4

    5 Drehgriff-Zylinderschloss
    mit 3-fach Verriegelung, verhindert
    ungebetenen Zutritt.
    Die Tür ist besonders stabil ausgeführt.

     6 Schrauben und Dübel
    für die Bodenbefestigung


    Komfort
     7 Acrylglas-Oberlichte mit Dachvorsprung       Komfort           Funktionalität
    Beim Arbeiten im Gerätehaus haben Sie           7                 10     Styroporplatten nicht im Lieferumfang
    ausreichend Licht und der Dachvorsprung
    schützt bei Regen.

     8 Gasdruckfeder mit Dämpfung
    hilft beim Öffnen und Schließen des Tür-
    flügels. Sie hält den Türflügel in geöffneter
    und in geschlossener Position.

     9 Ventilationskiemen
    sorgen für eine gute Durchlüftung


    Funktionalität                                  8                 11

    10 Das Gerätehaus „AvantGarde“ ist für den
    mühelosen Einbau von Styroporplatten
    zur Dachisolierung vorbereitet.

    11 integrierte Dachrinne
    mit Anschluss für 3/4-Zoll Schlauch




                                                    9




                    Grundausstattung
6             Gerätehaus „AvantGarde“
Zubehör
 A                                                   B                                                              (optional)

                                                                                                                   A Alu-Bodenrahmen: Er verleiht dem Biohort-
                                                                                                                   Haus auf unebenem Boden (z.B. Wiese) auch
                                                                                                                   ohne Fundament die notwendige Stabilität.
                                                                                                                   Die mitgelieferten Bodenanker tragen zur
                                                                                                                   Sturmsicherheit bei.

                                                                                                                    B Alu-Bodenplatte: Der hochwertige Alu-Rif-
                                                                                                                   felblechboden besteht je nach Hausgröße aus
                                                                                                                   3 bis 5 Platten inklusive Verbindungsschienen.
 C                        D                          E                           F                                 Zur optimalen Verlegung der Alu-Bodenplatte
                                                                                                                   ist der Alu-Bodenrahmen erforderlich (siehe
                                                                                                                   Technik S. 19).

                                                                                                                   C Regenfallrohr: Fallrohr in Hausfarbe mit
                                                                                                                   Auslaufbogen, L = 182 cm, inkl. Befestigungs-
                                                                                                                   material

                                                                                                                    D Regale-Set/Regalsteher: Diese verwandeln
                                                                                                                   Ihr Biohort-Haus in ein Kleinteilelager und sind
                                                                                                                   beliebig positionierbar. In zwei Regaltiefen
                                                                                                                   21 cm oder 51,5 cm erhältlich.

                                                                                                                   E Gerätehalter: Zum Aufhängen von Spaten,
                                                                                                                   Rechen, Gartenschläuchen etc. (4-Stück-Pkg.).

                  I                                           H                                                     F Fahrradhalter „bikeMax“: Einfache Montage
                                                                                                                   durch simples Einstecken, 6-fach höhenverstell-
                                                                                                                   bar und für Fahrräder bis 28 Zoll, Absperröse für
                                                                                                                   Fahrradschlösser integriert, auch Montage an
                                                                                                                   beliebiger Wand möglich (z.B. Garage)

                                                                                                                   G 2 Stk. Werkzeughalter: für die Innenseite
                                                                                                                   des Türflügels, max. 5 Werkzeughalter je Tür-
                                                                                                                   flügel möglich (siehe Abb. 4 S. 6)
  J                                                  K
                                                                                                                    H 2. Türflügel (li. Türflügel zur Standardtür):
                                                                                                                   Die Ergänzung Ihres Gerätehauses (ab Größe L)
                                                                                                                   mit einem zusätzlichen Türflügel erleichtert
                                                                                                                   Ihnen das Ein- und Ausfahren mit größeren
                                                                                                                   Geräten. Der 2. Türflügel ist innen mit einer
                                                                                                                   Drehverriegelung und mit einer Gasdruckfeder
                                                                                                                   ausgestattet.

                                                                                                                    I Zusatztür (für Einbau in Seitenwand,
                                                                                                                   mit Drehgriff-Zylinderschloss außen):
Zubehör                          EAN-Code          EAN-Code               EAN-Code              EAN-Code           Damit Ihr Gerätehaus von zwei Seiten begehbar
in der jeweiligen Größe             M                 L                      XL                   XXL
                                                                                                                   wird, können Sie eine weitere Türe in einer Sei-
Alu-Bodenrahmen               9003414 41031 2   9003414 41041 1        9003414 41051 0       9003414 41061 9
                                                                                                                   tenwand einbauen. Im Lieferumfang der Zusatz-
Alu-Bodenplatten              9003414 48031 5   9003414 48041 4        9003414 48051 3       9003414 48061 2
                                                                                                                   tür sind eine 3-fach Verriegelung, Gasdruckfeder,
Zubehör                                             EAN-Code              EAN-Code              EAN-Code           Scharniere, 2 Werkzeughalter sowie die pas-
in der jeweiligen Farbe                          silber-metallic         dunkelgrün          dunkelgrau-met.       senden seitlichen Türanschlagbleche enthalten.
2. Türflügel (ab Größe L)                       9003414   25001    7   9003414   26001   6   9003414   27001   5
Zusatztür mit Drehgriff-Zylinderschloss außen   9003414   25002    4   9003414   26002   3   9003414   27002   2    J Bodenschwellen-Rampe (ab Größe L,
Regenfallrohr inkl. Befestigungsmaterial        9003414   44021    0   9003414   44041   8   9003414   44061   6   mit 2. Türflügel): zweiteilig, für Außen- und
Werkzeughalter für Tür 2-Stück-Packung          9003414   47031    6   9003414   47041   5   9003414   47051   4
                                                                                                                   Innenseite; bei Bedarf einfach einhängen;
Zubehör aus feuerverzinktem Stahlblech                                                          EAN-Code           für bequemes Überfahren der Bodenschwelle
Regale-Set                    21 x 74 cm:       2 Regalböden, 4 Konsolen                     9003414 45010 3       mit schweren Geräten.
                              21 x 74 cm:       4 Regalböden, 8 Konsolen                     9003414 45020 2       Belastbarkeit max. 200 kg; Länge: 135 cm
                              51,5 x 74 cm:     2 Regalböden, 4 Konsolen                     9003414 45030 1
Regalsteher                   185 cm            2-Stück-Packung                              9003414 46021 8        K Klapptisch: Der platzsparende Klapptisch
Gerätehalter                                    4-Stück-Packung                              9003414 47020 0
Fahrradhalter „bikeMax“       185 cm            1-Stück-Packung                              9003414 49011 6
                                                                                                                   wird einfach in 2 Regalsteher eingehängt. So
                                                2-Stück-Packung                              9003414 49021 5       haben Sie schnell eine stabile Arbeitsfläche, die
Bodenschwellen-Rampe                                                                         9003414 41000 8       rasch wieder hinunter geklappt werden kann.
Klapptisch                                                                                   9003414 40011 5       Belastbarkeit max. 30 kg; Größe: 69 x 60 cm

                                                                                                                   Zubehör
                                                                                                                   Gerätehaus „AvantGarde“                             7
Das Gerätehaus „Europa“
                                              erfüllt höchste Ansprüche
                                                    Abb.: Gerätehaus „Europa“, Größe 3, dunkelgrün (mit Alu-Bodenrahmen und Alu-Bodenplatte als Zubehör)



                                              Alles in bester Ordnung mit dem Biohort-Klassiker
                                              Die Arbeit im Garten ist meditativer Ausgleich zum oft hektischen Alltag. Da kann
                                              einen die Suche nach den Geräten schon einmal aus der Ruhe bringen. Mit dem
                                              Gerätehaus „Europa“ ist alles auf seinem Platz. Vielseitige Regalsysteme, Gerätehal-
                                              ter und das integrierte Ordnungssystem garantieren, dass stets alles griffbereit ist.

    4 Farben
                                                                                               Die stabile Konstruktion aus hochwertigem
                                                                                               Stahlblech und die Verriegelung mit dem
                                                                                               Drehgriff-Zylinderschloss schützen vor
                                                                                               Wind, Wetter und unerwünschtem Zutritt.
                                                                                               Durch das unaufdringliche Design und die
                                                                                               verschiedenen Farbvarianten fügt es sich
    silber-metallic       quarzgrau         dunkelgrün             dunkelgrau-metallic         harmonisch in Ihren Garten ein.


8                     Gerätehaus „Europa“
Vorzüge
              • beste Qualität, robuste Konstruktion
              • 20 Jahre Garantie
              • lebenslange Wartungsfreiheit
              • feuerverzinktes, polyamid-einbrennlackiertes Stahlblech
              • doppelte Blechstärke gegenüber Billiganbietern
              • hohe Stabilität, Schneelast 150 kg/m2
              • Schraubverbindungen, Scharniere etc. aus rostfreiem Edelstahl
              • Drehgriff-Zylinderschloss inklusive Reserveschlüssel
              • einfacher Zusammenbau anhand Foto-Aufbauanleitung




                                                                                                                               Gerätehaus „Europa“, Gr. 3, quarzgrau
                                                                                                                               (mit Alu-Bodenrahmen als Zubehör)




                                                                                                                               Gerätehaus „Europa“, Gr. 5, dunkelgrau-metallic
 Gerätehaus „Europa“, Gr. 3, silber-metallic (mit Alu-Bodenrahmen als Zubehör)                                                 (mit Alu-Bodenrahmen und Alu-Bodenplatte als Zubehör)

                      Außenmaße                                                                                                                                    EAN-Code
                                          Innenmaße             Fundamentmaße        Gewicht             EAN-Code         EAN-Code            EAN-Code
      Größe       inkl. Dachvorsprung                                                                                                                             dunkelgrau-
                                         B x T x H (cm)            B x T (cm)          (kg)           silber-metallic     quarzgrau          dunkelgrün
                     B x T x H (cm)                                                                                                                                 metallic
        1           172 x 84 x 196       150 x 78 x 188           155 x 83              77           9003414 29010 5    9003414 20010 4    9003414 23010 1      9003414 24010 0
        2          172 x 156 x 196       150 x 150 x 188          155 x 155            101           9003414 29020 4    9003414 20020 3    9003414 23020 0      9003414 24020 9
        3          244 x 156 x 203       222 x 150 x 195          227 x 155            123           9003414 29030 3    9003414 20030 2    9003414 23030 9      9003414 24030 8
        4          244 x 228 x 203       222 x 222 x 195          227 x 227            152           9003414 29040 2    9003414 20040 1    9003414 23040 8      9003414 24040 7
        5          316 x 228 x 209       294 x 222 x 202          299 x 227            185           9003414 29050 1    9003414 20050 0    9003414 23050 7      9003414 24050 6
        6          244 x 300 x 203       222 x 294 x 195          227 x 299            179           9003414 29060 0    9003414 20060 9    9003414 23060 6      9003414 24060 5
        7          316 x 300 x 209       294 x 294 x 202          299 x 299            217           9003414 29070 9    9003414 20070 8    9003414 23070 5      9003414 24070 4
       2A           244 x 84 x 203        222 x 78 x 195           227 x 83            105           9003414 29080 8    9003414 20080 7    9003414 23080 4      9003414 24080 3
       4A          316 x 156 x 209       294 x 150 x 202          299 x 155            155           9003414 29090 7    9003414 20090 6    9003414 23090 3      9003414 24090 2
Verpackt in 3-4 Kartons mit Foto-Aufbauanleitung.

                                                                                                                              Dank der geringen Tiefe sind die Gerätehäuser
9 Größen (Außenmaße inkl. Dachvorsprung)                                                                                      Europa Größe 2A und 4A besonders für den
                                                                                                                              Anbau an eine Haus- oder Garagenwand ge-
            172                  172                      244                        244                         244
                                                                                                                              eignet. Bei diesen Gerätehäusern sind 2 Extra-
                                                                                                                              Anbauwinkel für die Wandmontage enthalten.
                                             84
84




       Größe 1                                      Größe 2 A
                         156




                                                                         156




                               Größe 2                                           Größe 3
                                                                                                       228




                                                                                                              Größe 4         Fundamentmaße siehe Tabelle oben.
                                                                                                                              Fundamentvorschläge siehe Technik S. 19

                                                                                                                              Türöffnung für alle Modelle „Europa“:
                                                                                                                              Doppelflügeltür (2 Türflügel)
                  316                             316                          244                             316
                                                                                                                              Breite 135 cm, Höhe 171 cm
                                                                                                                              Sondergrößen und weitere Varianten siehe S. 10
156




            Größe 4 A
                                   228




                                             Größe 5                                                                          Bei den Hausgrößen 2A bis 7 kann die Doppel-
                                                                   300




                                                                                               300




                                                                           Größe 6                           Größe 7          flügeltür auch außermittig eingebaut werden.

                                                                                                                              Türen können bei den Hausgrößen 4, 5, 6 und 7
                                                                                                                              auch in der Seitenwand eingebaut werden.



                                                                                                                             Vorzüge, Farben & Größen
                                                                                                                             Gerätehaus „Europa“                                       9
Grundausstattung                               Ordnung                                               Sicherheit
     (inklusive)                                                                                          5                          6


     Ordnung
                                                                                                 3
                                                        3
     1  Regale-Set
     bestehend aus 2 Regalböden, 4 Konsolen                       1

     2 2 Regalsteher zum Einhängen der
     Konsolen in beliebiger Höhe

     3 4 Gerätehalter zum Aufhängen von
     Spaten, Rechen, Schläuchen etc.                         2

      4 Ordnungssystem
     an den Innenseiten der Türflügel
     (inklusive 6 Aufhängehaken)
                                                    4

     Sicherheit                                                                                           Funktionalität
                                                                                                          8
     5   Drehgriff-Zylinderschloss
     inklusive Reserveschlüssel

     6   Doppel-Verriegelung für beide Türflügel

     7   Schrauben/Dübel für Bodenbefestigung


     Funktionalität
      8 2 integrierte Dachrinnen
     mit Anschluss für 3/4-Zoll Gartenschläuche
     zum Auffangen von Regenwasser



     Varianten
     zusätzliche Doppelflügeltür /
     extrabreite Doppelflügeltür
     Es besteht die Möglichkeit Ihr Gerätehaus
                                                                      I                   J
     „Europa“ mit zusätzlichen Standardtüren
     (z. B. für den Einbau in der Seitenwand)
     auszustatten. Außerdem können Sie eine
     extrabreite Tür mit den Maßen 171 x 171 cm
     – zusätzlich oder statt der Standardtür –
     für Ihr Biohort Gerätehaus bestellen
     (kann nur außermittig eingebaut werden).

     Hausverlängerung
     Für die Häuser mit den Breiten 244 cm bzw.     Zwei verbundene Gerätehäuser „Europa“, Gr. 7
                                                    (mit Standardtür in der Seitenwand und extrabreiter Tür in der Vorderwand)
     316 cm stehen Verbindungsmodule zur
     Verfügung. Somit können zwei Gerätehäuser
     der Länge nach zu einem großen Haus
     zusammengefügt werden.
     Die Giebel der beiden Häuser werden an der
     Verbindungsstelle mit Profilen unterstützt
     und verbunden, die Durchgangshöhe be-
     trägt hier 171 cm (wie Türhöhe). Im Bodenbe-
     reich gibt es keine störende Querverbindung
     und von außen werden die Verbindungsstel-
     len an Seitenwand und Dach mit Blenden
     abgedeckt. Eine Vorderwand mit Tür und
     eine Rückwand werden bei der Lieferung
     durch die für den Zusammenbau notwen-
     digen Teile ersetzt.
                                                                                                                              Verbindungsstelle zweier
     Bitte geben Sie die gewünschten Varianten                                                                  zusammengebauter Gerätehäuser „Europa“
     bei Ihrer Bestellung bekannt!

         Grundausstattung & Varianten
10               Gerätehaus „Europa“
Zubehör
  A                              B                                                                        (optional)

                                                                                                          A Alu-Bodenrahmen: Er verleiht dem
                                                                                                         Biohort-Haus auf unebenem Boden
                                                                                                         (z.B. Wiese) auch ohne Fundament die
                                                                                                         notwendige Stabilität. Die mitgelieferten
                                                                                                         Bodenanker tragen zur Sturmsicherheit bei.

 C                                                             F                                         B Alu-Bodenplatte: Der hochwertige Alu-
                                                                                                         Riffelblechboden besteht je nach Hausgröße
                                                                                                         aus 1 bis 4 Platten inklusive Verbindungs-
                                                                                                         schienen. Zur optimalen Verlegung der Alu-
                                                                                                         Bodenplatte ist der Alu-Bodenrahmen erfor-
                                                                                                         derlich (siehe Technik S. 19).

                                                                                                         C Regale-Set/Regalsteher: Diese verwan-
                                                                                                         deln Ihr Biohort-Haus in ein Kleinteilelager
 D                               E                                                                       und sind beliebig positionierbar. In zwei
                                                                                                         Regaltiefen: 21 cm oder 51,5 cm erhältlich.

                                                                                                         D Gerätehalter: Zum Aufhängen von Spaten,
                                                                                                         Rechen, Gartenschläuchen etc. (4-Stück-Pkg.).

                                                                                                          E Fenster-Element: Das komplette Seiten-
                                                                                                         wand-Element mit Metallrahmen-Ausstell-
 G                               H
                                                                                                         fenster (Kunststoffglas) bringt Tageslicht ins
                                                                                                         Gerätehaus. (Fensteröffnung 50 x 60 cm)

                                                                                                          F Fahrradhalter „bikeMax“: Einfache Mon-
                                                                                                         tage durch simples Einstecken, 6-fach hö-
                                                                                                         henverstellbar und für Fahrräder bis 27 Zoll,
                                                                                                         Absperröse für Fahrradschlösser integriert,
                                                                                                         auch Montage an beliebiger Wand möglich
                                                                                                         (z.B. Garage)
  K                                                L
                                                                                                         G Regenfallrohr-Set: 2 Fallrohre in Haus-
                                                                                                         farbe mit Auslaufbögen, L = 170 cm*, inkl.
                                                                                                         Befestigungsmaterial (* bei Verwendung am
                                                                                                         Seitendach L = 150 cm – bitte bei Bestellung
                                                                                                         angeben)

                                                                                                         H Seitendach: (nicht für Größe 1 und Größe
                                                                                                         2A erhältlich) Sie können es wahlweise links,
                                                                                                         rechts oder beidseitig anbauen. Der Bausatz
Zubehör                            EAN-Code        EAN-Code            EAN-Code       EAN-Code           enthält auch die Stützen und das Befesti-
in der jeweiligen Farbe         silber-metallic    quarzgrau          dunkelgrün   dunkelgrau-met.       gungsmaterial.
Fenster-Element                9003414 43060 0 9003414 43020 4 9003414 43040 2 9003414 43050 1
Regenfallrohr-Set
inkl. Befestigungsmaterial     9003414 44070 8 9003414 44020 3 9003414 44040 1 9003414 44050 0            I   zusätzliche Doppelflügeltür (siehe S. 10)
Seitendach für die Größen
2/3/4A (B 150 x T 156 cm)      9003414 42019 9 9003414 42070 0 9003414 42040 3 9003414 42014 4            J   extrabreite Doppelflügeltür (siehe S. 10)
4/5       (B 150 x T 228 cm)   9003414 42029 8 9003414 42080 9 9003414 42050 2 9003414 42024 3
6/7       (B 150 x T 300 cm)   9003414 42039 7 9003414 42090 8 9003414 42060 1 9003414 42034 2            K Bodenschwellen-Rampe: zweiteilig für

          Alu-Bodenrahmen Alu-Bodenplatten        Zubehör
                                                                                                         Außenseite und Innenseite; bei Bedarf ein-
Größe                                                                                 EAN-Code           fach einhängen; für bequemes Überfahren
              EAN-Code        EAN-Code            aus feuerverzinktem Stahlblech
   1       9003414   41010 7   9003414 48010 0    Regale-Set 21 x 74 cm:                                 der Bodenschwelle mit schweren Geräten.
   2       9003414   41020 6   9003414 48020 9    2 Regalböden, 4 Konsolen         9003414   45010 3     Belastbarkeit max. 200 kg; Länge: 135 cm
   3       9003414   41030 5   9003414 48030 8    4 Regalböden, 8 Konsolen         9003414   45020 2
   4       9003414   41040 4   9003414 48040 7    Regale-Set 51,5 x 74 cm:                                L Klapptisch: Der platzsparende Klapptisch
   5       9003414   41050 3   9003414 48050 6    2 Regalböden, 4 Konsolen         9003414   45030   1
   6       9003414   41050 3   9003414 48050 6    Regalsteher 1-Stück-Packung      9003414   46010   2
                                                                                                         wird einfach in 2 Regalsteher eingehängt.
   7       9003414   41070 1   9003414 48070 4    Regalsteher 2-Stück-Packung      9003414   46020   1   So haben Sie schnell eine stabile Arbeitsflä-
  2A       9003414   41080 0   9003414 48080 3    Gerätehalter 4-Stück-Packung     9003414   47020   0   che, die rasch wieder hinunter geklappt wer-
  4A       9003414   41090 9   9003414 48090 2    Fahrradhalter „bikeMax“ (L=173 cm):                    den kann. Belastbarkeit max. 30 kg;
                                                  1-Stück-Packung                  9003414   49010   9   Größe: 69 x 60 cm
                                                  2-Stück-Packung                  9003414   49020   8
                                                  Bodenschwellen-Rampe             9003414   41000   8
                                                  Klapptisch                       9003414   40011   5


                                                                                                         Zubehör
                                                                                                         Gerätehaus „Europa“                              11
Geräteschrank
                     Alles in bester Ordnung
                                        Abb.: Geräteschrank, silber-metallic (mit Alu-Bodenrahmen als Zubehör, auf Dekorboden)


                     Platzsparend und universell
                     Wo Raum knapp ist, zeigt er seine Klasse. Im Garten, auf der Terrasse, in der Garage
                     oder auf dem Balkon behütet und ordnet er, ohne Ihren Lebensraum einzuschränken.

                     Mit dem Biohort-Geräteschrank können Sie Gartengeräte, Werkzeug, Spielsachen u. ä.
                     regenwassergeschützt und diebstahlsicher verstauen. Er fügt sich, durch die kompakte
                     Größe und dank seines eleganten Designs, harmonisch an seinem Standort ein.




         3 Farben    silber-metallic      dunkelgrün                 dunkelgrau-metallic


12   Geräteschrank
Vorzüge                                                                                                 Grundausstattung
                                                                                                                   (inklusive)
          • beste Qualität, robuste Konstruktion
          • 20 Jahre Garantie                                                                                      1   Regale-Set (2 Regalböden, 4 Konsolen)
          • feuerverzinktes, polyamid-einbrennlackiertes Stahlblech                                                2   2 Regalsteher
          • lebenslange Wartungsfreiheit
                                                                                                                   3   4 Gerätehalter
          • Drehgriff-Zylinderschloss
          • gute Durchlüftung, regenwasserdicht                                                                    4   Ordnungssystem an den Innenseiten der
                                                                                                                       Türflügel (inklusive 6 Aufhängehaken)
          • Schraubverbindungen, Scharniere, etc. aus rostfreiem Edelstahl
          • umfangreiche Grundausstattung                                                                              Doppel-Verriegelung für beide Türflügel
                                                                                                                       Schrauben/Dübel für Bodenbefestigung




                                                                                                                                               3

                                                                                                                                1
                                                                                                                                                              4



                                                                                                                                        2




                                                                                                                   A                           B




                                                                                                                   C                           D




                                      Geräteschrank, dunkelgrau-metallic (mit Alu-Bodenrahmen als Zubehör)


Außenmaße inkl.                                                                               EAN-Code              Zubehör                           EAN-Code
                      Innenmaße        Gewicht         EAN-Code           EAN-Code
 Dachvorsprung                                                                               dunkelgrau-            Alu-Bodenrahmen                9003414 41010 7
                     B x T x H (cm)      (kg)       silber-metallic      dunkelgrün
 B x T x H (cm)                                                                                metallic
                                                                                                                    Alu-Bodenplatte                9003414 48010 0
 155 x 83 x 182,5    150 x 78 x 177        71       9003414 34010 7    9003414 33010 8     9003414 31010 0
                                                                                                                    Regale-Set 21 x 74 cm:
Verpackt in einem Karton mit Fotoaufbauanleitung.                                                                   2 Regalböden, 4 Konsolen       9003414 45010 3
                                                                                                                    4 Regalböden, 8 Konsolen       9003414 45020 2
                                                                                                                    Regale-Set 51,5 x 74 cm:
                                                                                                                    2 Regalböden, 4 Konsolen       9003414 45030 1

Zubehör (optional)                                                                                                  Regalsteher 1-Stück-Packung
                                                                                                                    Regalsteher 2-Stück-Packung
                                                                                                                                                   9003414 46010 2
                                                                                                                                                   9003414 46020 1
                                                                                                                    Gerätehalter 4-Stück-Packung   9003414 47020 0
A   Alu-Bodenrahmen                                      C   Regale-Set/Regalsteher                                 Klapptisch                     9003414 40011 5
Er verleiht dem Geräteschrank auf unebenem               Diese verwandeln Ihren Geräteschrank in
Boden (z.B. Wiese) auch ohne Fundament                   ein Kleinteilelager und sind beliebig
die notwendige Stabilität. Die mitgelieferten            positionierbar. In zwei Regaltiefen:
Bodenanker tragen zur Sturmsicherheit bei.               21 cm oder 51,5 cm erhältlich.                                       155

B   Alu-Bodenplatte                                      D   Gerätehalter
                                                                                                             83




Hochwertiger Alu-Riffelblechboden,                       Zum Aufhängen von Spaten, Rechen,                               1 Größe
elegant und funktionell. Zur optimalen                   Gartenschläuchen etc.
Verlegung der Alu-Bodenplatte ist der                    Nur in 4-Stück-Packungen erhältlich.
Alu-Bodenrahmen erforderlich
(siehe Technik S. 19).                                   Klapptisch (siehe Abb.    L   Seite 11)

                                                                                                                  Grundausstattung &
                                                                                                                  Zubehör Geräteschrank                              13
WoodStock®
                  Das Multitalent
                                                                                  Abb.: WoodStock® 230


                  Kaminholzlager und Geräteschrank in einem
                  Ein eigener Kamin schafft eine gemütliche Atmosphäre und sorgt für
                  wohlige Wärme an kalten Tagen. Wohin aber mit dem Kaminholz?
                  Der neue WoodStock® löst diese Frage auf saubere und dauerhafte Weise.
                  Und im Sommer bietet er viel Platz für Ihre Gartenmöbel und -geräte.

                  Besonders praktisch erweist sich die Möglichkeit zum Anbau an die Hauswand.




                  230                 150

       2 Farben   silber-metallic    dunkelgrau-metallic


14   WoodStock®
Vorzüge                                                                                                    Zubehör (optional)
           · beste Materialien: feuerverzinktes, polyamid-einbrennlackiertes                                           A   Alu-Bodenplatte
             Stahlblech, hochwertige Alu-Profile, Schrauben und Scharniere                                            hochwertiger Alu-Riffelblechboden, schützt ge-
             aus Edelstahl                                                                                            lagertes Holz und Geräte vor Bodenfeuchtigkeit
           · Stabilität: extreme Seitenstabilität durch massiven Alurohr-Rahmen,                                       B   Rückwand
             hohe Schneelast
                                                                                                                      aus feuerverzinktem, polyamid-
           · großes Platzangebot: Holzlagerung in zwei Reihen möglich                                                 einbrennlackiertem Stahlblech
             (max. Länge des Brennholzes von 35 cm)
           · integrierte Regenrinne an der Vorderseite                                                                C    /   D   Türpaket
           · universell einsetzbar auch für Gartengeräte und -utensilien                                              Doppelflügeltür mit Drehgriff-Zylinderschloss
           · vielfältige Erweiterungsmöglichkeiten                                                                    und Ordnungssystem an den Türinnenseiten;
           · einfacher Zusammenbau anhand Foto-Aufbauanleitung                                                        Türöffnung: Breite 135 cm, Höhe 171 cm
                                                                                                                      (für Größe 230 werden zwei schmale
           · wartungsfrei - niemals streichen!
                                                                                                                      Vorderwandelemente mitgeliefert)
           · 20 Jahre Garantie
           · inklusive Schrauben und Dübel für die Bodenbefestigung

                                                                                                                       A                         B




                                                                                                                       C                         D




                                                                                                                       WoodStock® 230 (mit Türpaket
                                                                         WoodStock® 150 (mit Türpaket als Zubehör)     und Alu-Bodenplatte als Zubehör)


               Außenmaße*              Innenmaße         Fundamentmaße           Volumen       Raum-        Gewicht               EAN-Code           EAN-Code
 Größe
               B x T x H (cm)           B x T (cm)          B x T (cm)             (m3)        meter          (kg)             silber-metallic   dunkelgrau-metallic

   150       157 x 102 x 199**             142 x 70           155 x 83              2,1           1,8         38,5         9003414 35010 6           9003414 37010 4
   230       229 x 102 x 199**             214 x 70           227 x 83              3,1           2,7         43,5         9003414 35020 5           9003414 37020 3
* inkl. Dachvorsprung, ** höchste Stelle     Verpackt in einem Karton mit Foto-Aufbauanleitung.

 Zubehör                                                                       für Größe         EAN-Code
 Alu-Bodenplatte                                                                  150         9003414 48010   0
 Alu-Bodenplatte                                                                  230         9003414 48080   3
 Rückwand, silber-metallic                                                        150         9003414 35012   0
 Rückwand, dunkelgrau-metallic                                                    150         9003414 37012   8
 Rückwand, silber-metallic                                                        230         9003414 35022   9
 Rückwand, dunkelgrau-metallic                                                    230         9003414 37022   7
 Türpaket, inkl. Blende, silber-metallic                                          150         9003414 35001   4
 Türpaket, inkl. Blende, dunkelgrau-metallic                                      150         9003414 37001   2
 Türpaket, inkl. Blende und zwei Vorderwandelementen, silber-metallic             230         9003414 35002   1
 Türpaket, inkl. Blende und zwei Vorderwandelementen, dunkelgrau-met.             230         9003414 37002   9



                                                                                                                       WoodStock® 150
                                 157                            229

                                Größe                         Größe
                    80




                                                  80
                   102




                                                 102




                                 150                           230
2 Größen                                                                                                              Grundausstattung &
                                                                                                                      Zubehör WoodStock®                               15
StoreMax®
                 Qualität, die überzeugt
                                                                        Abb.: StoreMax® 160, dunkelgrau-metallic

                 Ein Maximum an Stauraum
                 Plötzlich ist alles anders! Der Rasenmäher hat eine Garage und die Mülltrennung
                 sieht richtig ordentlich aus. Mit seinem funktionellen Design bietet der
                 StoreMax® maximalen Stauraum auf wenig Platz.
                 Praktisch für den schnellen Zugriff ist das zweigeteilte Öffnungssystem mit leicht
                 gleitendem Rollladen. Dezent elegant präsentiert sich die silber-metallic Oberfläche.


                                                                                                    Größe 190




                                                                                        Größe 120   Größe 160

      3 Farben   silber-metallic      quarzgrau            dunkelgrau-metallic        3 Größen


16   StoreMax®
Vorzüge                                                                                                 Grundausstattung
                                                                                                                   (inklusive)
           • beste Qualität: Rollladen und Profile aus beschichtetem
             Aluminium, Seitenwände aus feuerverzinktem,                                                           • integriertes Ordnungssystem
             polyamid-einbrennlackiertem Stahlblech                                                                • feuerverzinkter und beidseits 25 μm
           • regenwasserdicht                                                                                        polyamid-einbrennlackierter Stahlboden in
                                                                                                                     silber-metallic und Befestigungsmaterial
           • Zylinderschloss-Verriegelung
                                                                                                                     für Verankerung
           • leichte Bedienung durch Federunterstützung


                                                                                                                   Zubehör (optional)
                                                                                                                   • StoreMax® 120
                                                                                                                        A Eckregale-Set
                                                                                                                       2 feuerverzinkte Stahlböden (Dreieckform)
                                                                                                                       mit Regalhalter, 5-fach höhenverstellbar,
                                                                                                                       nachträglich einfach ohne Werkzeug ein-
                                                                                                                       zubauen, wahlweise links oder rechts mon-
                                                                                                                       tierbar

                                                                                                                   • StoreMax® 160
                                                                                                                       A   Eckregale-Set (Beschreibung s. oben)
                                                                                                                       B Zwischenboden
                                                                                                                       2-teiliger, feuerverzinkter Stahlboden mit
                                                                                                                       Regalstützen, Traglast ca. 100 kg;
                                                                                                                       auch als 2-teiliges Regal verwendbar;
                                                                                                                       5-fach höhenverstellbar, nachträglich
 StoreMax® 190, silber-metallic
                                                                                                                       einfach einzubauen

                                                                                                                   • StoreMax® 190
                                                                                                                       C Regale-Set
                                                                                                                       2 feuerverzinkte Stahlböden ( 74 x 21 cm),
                                                                                                                       4 Konsolen, 2 Regalsteher
                                                                                                                       D   Zwischenboden (Beschreibung s. oben)


                                                                                                                   A                         B




                                                               StoreMax® 120, quarzgrau
 StoreMax® 160, dunkelgrau-metallic                            (mit Eckregale-Set als Zubehör)


           Außenmaße         Innenmaße Gewicht     EAN-Code                    EAN-Code             EAN-Code       C
Größe
          B x T x H (cm)      B x T (cm) (kg)   silber-metallic                quarzgrau         dunkelgrau-met.
  120     117 x 73 x 109       114 x 62   39   9003414 72060 2              9003414 70060 4      9003414 73060 1
  160     163 x 78 x 120       160 x 67   50   9003414 72010 7              9003414 70010 9      9003414 73010 6
  190     190 x 97 x 136       188 x 86   65   9003414 72020 6              9003414 70020 8      9003414 73020 5
Verpackung: Größe 120/160: 1 Karton / Größe 190: 2 Kartons – jeweils mit Fotoaufbauanleitung
 Zubehör                                    für Größe                Maße (cm)                    EAN-Code
 Eckregale-Set (Dreieck)                     120/160              Seitenlänge = 54             9003414 74010   5
 Zwischenboden, inkl. 4 Stützen                160             B 160 (2 x 80) x T 59,5         9003414 75010   4
 Regale-Set inkl. 2 Regalsteher                190                  B 74 x T 21                9003414 74020   4
 Zwischenboden, inkl. 6 Stützen                190             B 187 (2x 93,5) x T 74,5        9003414 75020   3

                                                                                                                   D
                                                                               Beispiele für
                                                                               Fassungsvermögen
                                                                               Größe Fassungsvermögen
                                                                                120  2 x 120 l Mülltonnen
                                                                                160  3 x 120 l Mülltonnen oder
                                                                                     2 x 240 l Mülltonnen, quer
                                                                                190  3 x 120 l Mülltonnen oder
                                                                                     3 x 240 l Mülltonnen oder
                                                                                     2 - 3 Fahrräder
Zum einfachen Befüllen reicht das     Der untere Rollladen wird beim Öffnen
Öffnen des oberen Rollladens.         ebenfalls nach hinten geschoben.                                             Grundausstattung &
                                                                                                                   Zubehör StoreMax®                                17
T U!
                                                  JETZerteNEilität
                                                          Stab
                                                   Verbess neres Design
FreizeitBox 100, weiß                              und schö tem, glattem
                                                   mit robuseckel.
                                                           D




FreizeitBox 130, dunkelgrün




                                                                       FreizeitBox
                                                                       formschön und langlebig
FreizeitBox 180, dunkelgrau-metallic

                                                                                                                 Abb.: FreizeitBox 130, silber-metallic (mit Deckelnetz als Zubehör)


                                                                 Für Garten und Camping
                                                                 Sie steckt locker all das weg, wofür Sie keinen geeigneten Aufbewahrungsort haben.
                                                                 Ideal zum Verstauen von Sitzkissen, Sonnenliegen, Klappstühlen, Spielzeug, Sport-
                                                                 und Campingutensilien. 3 Größen, 4 Farben – für alle Ansprüche.
                                                                 Durch hochwertige Materialien eine dauerhafte Lösung.



          4 Farben                                                                       Vorzüge                                           Zubehör
          weiß
          silber-metallic                                                                • stabiler glatter Deckel                         Deckelnetz
          dunkelgrün                             100                                     • feuerverzinktes und polyamid-                   • zur Aufbewahrung von
          dunkelgrau-metallic                                                              einbrennlackiertes Stahlblech                     Kleinteilen
                                                                                         • komfortable Deckelöffnung mit                   • kann einfach an der Deckel-
          3 Größen                                130                                      Gasdruckfeder                                     innenseite angebracht werden
          FreizeitBox                                                                    • regenwasserdicht                                • in der FreizeitBox 180
          100/130/180                                                                    • Drehgriff-Zylinderschloss                         können zwei Deckelnetze
                                                  180                                      (inkl. Reserveschlüssel)                          nebeneinander fixiert werden
                                                                                         • unsichtbare, integrierte Durchlüftung           • inklusive Befestigungsmaterial
                                                                  Gasdruckfeder          • Edelstahlschrauben und -scharniere

                        Außenmaße (Deckel)    Innenmaße        Gewicht   Volumen           EAN-Code              EAN-Code                  EAN-Code            EAN-Code
           Größe
                           B x T x H (cm)    B x T x H (cm)      (kg)        (l)             weiß               dunkelgrün              silber-metallic    dunkelgrau-metallic
            100            101 x 46 x 61      92 x 37,5 x 56     17        195         9003414 61010 1        9003414 63010 9          9003414 64010 8       9003414 65010 7
            130            134 x 62 x 71     125 x 53,5 x 66     27        460         9003414 61040 8        9003414 63040 6          9003414 64040 5       9003414 65040 4
            180            181 x 79 x 71     172 x 70,5 x 66    38,5       800         9003414 61030 9        9003414 63030 7          9003414 64030 6       9003414 65030 5
                                                                                  Verpackt in einem Karton mit Foto-Aufbauanleitung.           Zubehör             EAN-Code
                                                                                                                                              Deckelnetz        9003414 67010 5

     18                                      FreizeitBox
Technik
für alle Biohort-Qualitätsprodukte
Blechqualität aller Biohortprodukte                                               Einfacher Zusammenbau anhand
BMW, Audi und andere Premium-Automarken                                           Biohort-Fotoaufbauanleitung
verarbeiten die gleiche Stahlqualität des                                         Die Biohort-Aufbauanleitung erklärt Ihnen anhand von Fotos
österreichischen Stahlwerks Voest Alpine.                                         den schrittweisen Zusammenbau des Biohort-Produktes.
                                                                                  Zusätzlich dazu finden Sie eine detaillierte Beschreibung der
                                                                                  einzelnen Aufbauschritte für die mühelose Montage.
25 μm Polyamid-Einbrennlackierung
                   5 μm Primer
       1 μm Vorbehandlung
                                                                  Außenseite      Zusammenbauzeiten
                                                                                  (abhängig von Produktgröße und handwerklichem Geschick)
   150 g/m2 feuerverzinkt
                                                                                  Gerätehaus „AvantGarde“:     4-6 Std.     (2 Pers.)
 0,5 mm Stahlblech                                                                Gerätehaus „Europa“:         3-6 Std.     (2 Pers.)
   150 g/m2 feuerverzinkt                                                         Geräteschrank:               2,5 Std.     (1-2 Pers.)
                                                                                  WoodStock®:                  1,5 Std.     (1-2 Pers.)
       1 μm Vorbehandlung
                                                                  Innenseite      StoreMax®:                   0,5-1,5 Std. (1-2 Pers.)
                    5 μm Primer
                                                                                  FreizeitBox:                 0,5-2 Std.   (1 Pers.)
10 μm Polyester-Einbrennlackierung

                                                                                  Aufbauservice auf Anfrage!


3 Varianten für einen sicheren Stand (Gerätehäuser und Geräteschrank)

 VARIANTE 1          Biohort Alu-Bodenplatte & Alu-Bodenrahmen                   VARIANTE 2       Betonplatten


          Seitenwand                                                                     Seitenwand
                                                                                                                                 profil
                                                       profil                                                              Boden
                                             Boden

                                                 Alu-Bodenplatte
    Alu-Bodenrahmen                                                                 Alu-Bodenrahmen
                                                 ca. 3 cm Schüttung
            Z-Winkel                             od. Styroporplatten
                                                                                                  Baudichtmasse               Betonplatten
                                                                                                                              ca. 50 x 50 cm
                        Bodenanker                                                   Kiesbett
                                                     Kiesbett                                                    Folie ca. 150 μm (Dampfsperre)
 Erde                                                                           Erde

1. Mit dem Alu-Bodenrahmen (Zubehör) können Sie das Gerätehaus                 2. Eine gute Lösung sind auch im Sand oder Kies verlegte Gehweg-
auch auf unebenem Boden aufstellen und sturmsicher verankern.                  platten. Sie können das Haus auf diesen Betonplatten andübeln.
Die Alu-Bodenplatte (Zubehör) ist wie dargestellt einzubauen.


  VARIANTE 3         Betonfundament, ca. 10cm
                                                                                       Bei allen Fundamentvarianten ist auf
           Seitenwand                                                                  eine sturmsichere Bodenverankerung
                                                         profil                        zu achten (siehe Skizzen).
                                                 Boden

                                          ca. 2 cm
                                                                                       Haben Sie noch Fragen?
                                                                                       Unter www.biohort.at finden Sie
                                                Betonfundament
                            mind. 7 cm
                                                                                       • Aufbauanleitungen, Einreichpläne
                                                                                         usw. zum Download
     Schotterbett           Maß für Fundament
                                                                                       • Antworten zu häufig gestellten Fragen
 Erde                               Folie ca. 150 μm (Dampfsperre)
                                                                                       • Beratungscoach
3. Optimal ist eine armierte Betonplatte als Fundament (siehe Maße                     • Maße, technische Details
für Fundament). Damit schaffen Sie eine ebene trockene Fläche, auf                       und vieles mehr
der Sie das Gerätehaus sturmsicher befestigen können. Schrauben
und Kunststoffdübel sind in der Grundausstattung enthalten.



                                                                                                       Technik                                    19
Service                                                              Produktübersicht
                       Lieferung frei Haus:
                       Für Österreich und Deutschland (Festland)
                       im Preis bereits enthalten (“frei Bordstein-
                       kante”, Straße mit 38 Tonnen-LKW befahrbar,
                       Mindestbreite 2,7 m). Die Spedition
                       vereinbart telefonisch einen Zustelltag.
                       Lieferzeit: innerhalb von 3 Wochen für
                       Standardprodukte

                       Aufbauservice:
                       Biohort vermittelt Ihnen gerne einen                                  Gerätehaus „AvantGarde“                                Gerätehaus „Europa“
                       Montagepartner, der den Aufbau                                        4 Größen, 3 Farben:                                    9 Größen, 4 Farben:
                       fachgerecht für Sie erledigt.                                         silber-metallic, dunkelgrün,                           silber-metallic, quarzgrau,
                                                                                             dunkelgrau-metallic                                    dunkelgrün, dunkelgrau-metallic
                       Online Beratung: www.biohort.at
                       Für jedes Biohort-Produkt finden Sie um-
                       fassende Produktinformationen: technische
                       Details, Fundamenttipps, FAQs etc.
                       Ebenso bietet Biohort die Download-
                       möglichkeit von Aufbauanleitungen und
                       Einreichplänen.
                       Mit der Händlersuche finden Sie ein Biohort-
                       Ausstellungsmuster auch in Ihrer Nähe.


                        JETZT NEU auf www.biohort.at
                                                                                             Geräteschrank                                          WoodStock®
                       Visualisierung:                                                       1 Größe, 3 Farben:                                     2 Größen, 2 Farben:
                       Biohort in meinem Garten. Sie möchten                                 silber-metallic, dunkelgrün,                           silber-metallic, dunkelgrau-metallic
                       wissen, ob sich das Biohort-Gerätehaus gut                            dunkelgrau-metallic
                       in Ihren Garten einfügt und welche Farbe
                       am besten passt? Wir haben die Lösung!
                       Laden Sie ein Foto von Ihrem Garten auf
                       unsere Webseite und platzieren Sie das
                       gewünschte Biohort-Produkt dazu.

                       Persönlicher Beratungscoach:
                       Sie bevorzugen den persönlichen Kontakt?
                       Dann starten Sie online eine Anfrage an
                       Biohort über den „Beratungscoach“ und
                       einer unserer Mitarbeiter wird Ihre Frage
                       innerhalb eines Werktages beantworten.
                                                                                             StoreMax®                                              FreizeitBox
                       3D-Produktansicht:                                                    3 Größen, 3 Farben:                                    3 Größen, 4 Farben:
                       Für alle die es genau wissen wollen.                                  silber-metallic, quarzgrau,                            weiß, silber-metallic, dunkelgrün,
                       Entdecken Sie mit diesem Feature                                      dunkelgrau-metallic                                    dunkelgrau-metallic
                       interessante Details unserer Produkte.




                       Ihr Fachhändler:




                                                                                                                                                                                                  EU
                                                                                                                                                                                           JETZT N ern!
                                                                                                                                                    CasaNova®                                    kt anfo
                                                                                                                                                                                                        rd
BH-852-150A-10.10.Bt




                                                                                                                                                                                           Prospe
                                                                                        Hersteller: Biohort Gartengeräte GmbH                       isoliertes Nebengebäude mit
                                                                                        Pürnstein 43, A-4120 Neufelden                              Seitenwand-Sandwichelementen
                                                                                        Tel.: +43-7282-7788-0, Fax: +43-7282-7788-190               3 Größen, 2 Farben:
                                                                                        E-Mail: office@biohort.at, www.biohort.at                   silber-metallic, dunkelgrau-metallic


                       Die Abbildungen zeigen Biohort-Produkte mit Dekorationsmaterial und Zubehör, das nicht im Preis enthalten ist. Technische Änderungen und Druckfehler vorbehalten.


                        www.biohort.at

Weitere ähnliche Inhalte

Andere mochten auch

Mapa conceptual adriana
Mapa conceptual adrianaMapa conceptual adriana
Mapa conceptual adriana
adrix_esca18

Fact.animales
Fact.animalesFact.animales
Fact.animales
pamelita4

IT-Rechtliche Anforderungen - Haftungsfallen für Unternehmen
IT-Rechtliche Anforderungen - Haftungsfallen für UnternehmenIT-Rechtliche Anforderungen - Haftungsfallen für Unternehmen
IT-Rechtliche Anforderungen - Haftungsfallen für Unternehmen
Stephan Schmidt

Presentación andréss
Presentación andréssPresentación andréss
Presentación andréss
andresssfee

Compartiendo vivencias 3
Compartiendo vivencias 3Compartiendo vivencias 3
Compartiendo vivencias 3
jschwaller


Andere mochten auch (20)

Mapa conceptual adriana
Mapa conceptual adrianaMapa conceptual adriana
Mapa conceptual adriana

Twitter Kultur
Twitter KulturTwitter Kultur
Twitter Kultur

Erfahrungen mit der vertraglichen Umsetzung der Verbraucherrechterichtlinie
Erfahrungen mit der vertraglichen Umsetzung der VerbraucherrechterichtlinieErfahrungen mit der vertraglichen Umsetzung der Verbraucherrechterichtlinie
Erfahrungen mit der vertraglichen Umsetzung der Verbraucherrechterichtlinie

romantische stadte
romantische stadteromantische stadte
romantische stadte

A TV Dinner - 8 April 2014
A TV Dinner - 8 April 2014A TV Dinner - 8 April 2014
A TV Dinner - 8 April 2014

Milton garcia virus y vacunas informaticas
Milton garcia virus y vacunas informaticasMilton garcia virus y vacunas informaticas
Milton garcia virus y vacunas informaticas

Sociales tema 4
Sociales tema 4Sociales tema 4
Sociales tema 4

Tuberculosis
TuberculosisTuberculosis
Tuberculosis

Plan de i.e hugo angel jaramillo
Plan de i.e hugo angel jaramilloPlan de i.e hugo angel jaramillo
Plan de i.e hugo angel jaramillo

Auditorios SLG
Auditorios SLGAuditorios SLG
Auditorios SLG

Fact.animales
Fact.animalesFact.animales
Fact.animales

MapKit vs. Google Maps SDK @ Macoun 2014
MapKit vs. Google Maps SDK @ Macoun 2014MapKit vs. Google Maps SDK @ Macoun 2014
MapKit vs. Google Maps SDK @ Macoun 2014

A
AA
A

Pres. tematicas final
Pres. tematicas finalPres. tematicas final
Pres. tematicas final

Pisa 2012 EGD 2009 Xàbia nov 2014
Pisa 2012 EGD 2009 Xàbia nov 2014Pisa 2012 EGD 2009 Xàbia nov 2014
Pisa 2012 EGD 2009 Xàbia nov 2014

Gd james rodriguez
Gd james rodriguezGd james rodriguez
Gd james rodriguez

IT-Rechtliche Anforderungen - Haftungsfallen für Unternehmen
IT-Rechtliche Anforderungen - Haftungsfallen für UnternehmenIT-Rechtliche Anforderungen - Haftungsfallen für Unternehmen
IT-Rechtliche Anforderungen - Haftungsfallen für Unternehmen

Presentación andréss
Presentación andréssPresentación andréss
Presentación andréss

5
55
5

Compartiendo vivencias 3
Compartiendo vivencias 3Compartiendo vivencias 3
Compartiendo vivencias 3


Ähnlich wie Biohort Katalog 2011

Ähnlich wie Biohort Katalog 2011 (10)

Pflegeanleitung Nobilia Küchen
Pflegeanleitung Nobilia KüchenPflegeanleitung Nobilia Küchen
Pflegeanleitung Nobilia Küchen

Schulte Vordächer-Katalog
Schulte Vordächer-KatalogSchulte Vordächer-Katalog
Schulte Vordächer-Katalog

Economy Box BA 340 de
Economy Box BA 340 deEconomy Box BA 340 de
Economy Box BA 340 de

Top 10 die besten Augplatte in 2018
Top 10 die besten Augplatte in 2018Top 10 die besten Augplatte in 2018
Top 10 die besten Augplatte in 2018

Hrachowina Aluminium Haustüren 2015
Hrachowina Aluminium Haustüren 2015Hrachowina Aluminium Haustüren 2015
Hrachowina Aluminium Haustüren 2015

EuroBLECH2016: Zeit für Neues in der Oberflächenbearbeitung der Gerd Eisenblä...
EuroBLECH2016: Zeit für Neues in der Oberflächenbearbeitung der Gerd Eisenblä...EuroBLECH2016: Zeit für Neues in der Oberflächenbearbeitung der Gerd Eisenblä...
EuroBLECH2016: Zeit für Neues in der Oberflächenbearbeitung der Gerd Eisenblä...

Hrachowina Holz Alu Haustüren 2015
Hrachowina Holz Alu Haustüren 2015Hrachowina Holz Alu Haustüren 2015
Hrachowina Holz Alu Haustüren 2015

Schulte Katalog Regale
Schulte Katalog RegaleSchulte Katalog Regale
Schulte Katalog Regale

Webinar: Energieführen im Reinraum
Webinar: Energieführen im ReinraumWebinar: Energieführen im Reinraum
Webinar: Energieführen im Reinraum

4B Sangle Elevatrice
4B Sangle Elevatrice4B Sangle Elevatrice
4B Sangle Elevatrice


Biohort Katalog 2011

  • 1. Qualität in Bestform Made in Austria Abb.: Gerätehaus „AvantGarde“, Größe L, silber-metallic (mit 2. Türflügel, Alu-Bodenrahmen und Alu-Bodenplatte als Zubehör) Gerätehaus „Europa“ Geräteschrank WoodStock® StoreMax® FreizeitBox 2011 Stauraumlösungen
  • 2. Abb.: StoreMax® 160, silber-metallic 2
  • 3. Biohort Qualität und Service Qualität Sehr geehrte Kundin, sehr geehrter Kunde! • 20 Jahre Garantie • feuerverzinktes, polyamid- Biohort-Produkte bieten beste Qualität, Funktionalität und Sicherheit. einbrennlackiertes Stahlblech Unsere Kundinnen und Kunden schätzen besonders die Langlebigkeit und • Schrauben und Scharniere Wartungsfreiheit unserer Stauraumlösungen. aus rostfreiem Edelstahl • lebenslange Wartungsfreiheit Ihre nachhaltige Zufriedenheit steht bei Biohort im Mittelpunkt. • regenwasserdicht Biohort-Gartengerätehäuser sind seit über 30 Jahren bestens bewährt. Wir verarbeiten nur hochwertiges Material von westeuropäischen Lieferanten. Unser Stahlblech kommt vom renommierten österreichischen Stahlwerk Voest Alpine. Sicherheit Premium-Autohersteller wie BMW oder Audi vertrauen schon seit Jahren der hohen • Verriegelung mit Zylinderschloss Qualität des „Voest-Stahls“. • brandsicher Guten Gewissens gewähren wir daher 20 Jahre Garantie gegen Korrosion. Das Biohort-Servicepaket bietet Ihnen viele Vorteile: kompetente direkte Beratung Stabilität durch unser Serviceteam von der Planung bis zur Ausführung sowie umfangreiche • doppelte Blechstärke Informationen auf unserer Homepage www.biohort.at. gegenüber Billiganbietern • stecksystem-ähnliche Modulbauweise Durchdachtes Design und der hohe österreichische Qualitätsstandard in der Ver- • hohe Schneelast mit 150 kg/m2 arbeitung schaffen Produkte, mit denen Sie jahrzehntelang Freude haben werden. • Sturmfestigkeit – Verankerung mitgeliefert Dafür verbürge ich mich persönlich. Funktion r Ihr • umfangreiche Grundausstattung • bedienungsfreundlich • große Auswahl an Zubehör Dr. Josef Priglinger Geschäftsführer • vielseitige Anwendungsmöglichkeiten p.s.: Biohort steht für „Leben im Garten” Service (bios = griechisch: das Leben, hortus = lateinisch: der Garten) • Lieferung frei Haus inklusive • kurze Lieferzeit • Fotoaufbauanleitung für einfachen Zusammenbau • direkte Beratung durch Service-Team • Aufbauservice auf Anfrage Qualität & Service 3
  • 4. Gerätehaus „AvantGarde“ Vorbild in Technik & Design Abb.: Gerätehaus „AvantGarde“, Größe L, dunkelgrau-metallic (mit Alu-Bodenrahmen, Alu-Bodenplatte und 2. Türflügel als Zubehör) Die Designlinie von Biohort Das Gerätehaus „AvantGarde“ macht seinem Namen alle Ehre. Es ist das erste Metallgerätehaus, das den Ansprüchen moderner Architektur gerecht wird. Sein gefälliges Aussehen und seine vielen praktischen Vorzüge für den täglichen Gebrauch garantieren ungetrübte Freude. Die lebenslange Wartungsfreiheit spart Geld und kostbare Freizeit. 3 Farben silber-metallic dunkelgrün dunkelgrau-metallic 4 Gerätehaus „AvantGarde“
  • 5. Vorzüge · Sicherheit: 3-fach Verriegelung mit Zylinderschloss · modernes Design · optimale Funktionalität: Einbau der Tür auch in der Seitenwand möglich; Türanschlag (rechts oder links) kann frei gewählt werden · beste Materialien: feuerverzinktes, polyamid-einbrennlackiertes Stahlblech, Schrauben und Scharniere aus Edelstahl • hohe Stabilität: Schneelast 150 kg/m2 · Komfort: Gasdruckfeder öffnet und schließt Tür · innenseitige Entriegelungsmöglichkeit · Acrylglasoberlichte mit Dachvorsprung · einfacher Zusammenbau anhand Foto-Aufbauanleitung · wartungsfrei · 20 Jahre Garantie Gerätehaus „AvantGarde“, Größe L, dunkelgrün (mit Alu-Bodenrahmen und Alu-Bodenplatte als Zubehör) Gerätehaus „AvantGarde“, Größe L, silber-metallic Gerätehaus „AvantGarde“, Größe M, silber-metallic (mit Alu-Bodenrahmen als Zubehör) (mit Alu-Bodenrahmen, Alu-Bodenplatte und 2. Türflügel als Zubehör) 260 cm 4 Größen 260 cm 180 cm 260 cm 380 cm 340 cm Fundamentmaße siehe Tabelle unten. 260 cm 300 cm Größe XXL Fundamentvorschläge siehe Technik S. 19 Größe XL 180 cm 220 cm 220 cm 180 cm Größe M Größe L Türöffnung: Höhe 182 cm, Breite 76 cm Standardausstattung: 1 Türflügel Außenmaße* Innenmaße Fundamentmaße Gewicht EAN-Code EAN-Code EAN-Code Größe B x T x H (cm) B x T (cm) B x T (cm) (kg) silber-metallic dunkelgrün dunkelgrau-met. M 180 x 220 x 218** 172 x 172 177 x 177 136 9003414 25030 7 9003414 26030 6 9003414 27030 5 L 260 x 220 x 218** 252 x 172 257 x 177 169 9003414 25040 6 9003414 26040 5 9003414 27040 4 XL 260 x 300 x 217** 252 x 252 257 x 257 209 9003414 25050 5 9003414 26050 4 9003414 27050 3 XXL 260 x 380 x 222** 252 x 332 257 x 337 253 9003414 25060 4 9003414 26060 3 9003414 27060 2 * inkl. Dachvorsprung, ** höchste Stelle Verpackt in 4 bis 5 Kartons mit Foto-Aufbauanleitung. Vorzüge, Farben & Größen Gerätehaus „AvantGarde“ 5
  • 6. Grundausstattung Ordnung Sicherheit (inklusive) 5 Ordnung 1 1 4 Gerätehalter zum Aufhängen 2 von Spaten, Rechen, Schläuchen etc. 2 Regale-Set bestehend aus 2 Regalböden, 4 Konsolen 3 2 Regalsteher zum Einhängen 3 der Konsolen in beliebiger Höhe 4 2 Werkzeughalter G an der Innenseite des Türflügels Sicherheit 4 5 Drehgriff-Zylinderschloss mit 3-fach Verriegelung, verhindert ungebetenen Zutritt. Die Tür ist besonders stabil ausgeführt. 6 Schrauben und Dübel für die Bodenbefestigung Komfort 7 Acrylglas-Oberlichte mit Dachvorsprung Komfort Funktionalität Beim Arbeiten im Gerätehaus haben Sie 7 10 Styroporplatten nicht im Lieferumfang ausreichend Licht und der Dachvorsprung schützt bei Regen. 8 Gasdruckfeder mit Dämpfung hilft beim Öffnen und Schließen des Tür- flügels. Sie hält den Türflügel in geöffneter und in geschlossener Position. 9 Ventilationskiemen sorgen für eine gute Durchlüftung Funktionalität 8 11 10 Das Gerätehaus „AvantGarde“ ist für den mühelosen Einbau von Styroporplatten zur Dachisolierung vorbereitet. 11 integrierte Dachrinne mit Anschluss für 3/4-Zoll Schlauch 9 Grundausstattung 6 Gerätehaus „AvantGarde“
  • 7. Zubehör A B (optional) A Alu-Bodenrahmen: Er verleiht dem Biohort- Haus auf unebenem Boden (z.B. Wiese) auch ohne Fundament die notwendige Stabilität. Die mitgelieferten Bodenanker tragen zur Sturmsicherheit bei. B Alu-Bodenplatte: Der hochwertige Alu-Rif- felblechboden besteht je nach Hausgröße aus 3 bis 5 Platten inklusive Verbindungsschienen. C D E F Zur optimalen Verlegung der Alu-Bodenplatte ist der Alu-Bodenrahmen erforderlich (siehe Technik S. 19). C Regenfallrohr: Fallrohr in Hausfarbe mit Auslaufbogen, L = 182 cm, inkl. Befestigungs- material D Regale-Set/Regalsteher: Diese verwandeln Ihr Biohort-Haus in ein Kleinteilelager und sind beliebig positionierbar. In zwei Regaltiefen 21 cm oder 51,5 cm erhältlich. E Gerätehalter: Zum Aufhängen von Spaten, Rechen, Gartenschläuchen etc. (4-Stück-Pkg.). I H F Fahrradhalter „bikeMax“: Einfache Montage durch simples Einstecken, 6-fach höhenverstell- bar und für Fahrräder bis 28 Zoll, Absperröse für Fahrradschlösser integriert, auch Montage an beliebiger Wand möglich (z.B. Garage) G 2 Stk. Werkzeughalter: für die Innenseite des Türflügels, max. 5 Werkzeughalter je Tür- flügel möglich (siehe Abb. 4 S. 6) J K H 2. Türflügel (li. Türflügel zur Standardtür): Die Ergänzung Ihres Gerätehauses (ab Größe L) mit einem zusätzlichen Türflügel erleichtert Ihnen das Ein- und Ausfahren mit größeren Geräten. Der 2. Türflügel ist innen mit einer Drehverriegelung und mit einer Gasdruckfeder ausgestattet. I Zusatztür (für Einbau in Seitenwand, mit Drehgriff-Zylinderschloss außen): Zubehör EAN-Code EAN-Code EAN-Code EAN-Code Damit Ihr Gerätehaus von zwei Seiten begehbar in der jeweiligen Größe M L XL XXL wird, können Sie eine weitere Türe in einer Sei- Alu-Bodenrahmen 9003414 41031 2 9003414 41041 1 9003414 41051 0 9003414 41061 9 tenwand einbauen. Im Lieferumfang der Zusatz- Alu-Bodenplatten 9003414 48031 5 9003414 48041 4 9003414 48051 3 9003414 48061 2 tür sind eine 3-fach Verriegelung, Gasdruckfeder, Zubehör EAN-Code EAN-Code EAN-Code Scharniere, 2 Werkzeughalter sowie die pas- in der jeweiligen Farbe silber-metallic dunkelgrün dunkelgrau-met. senden seitlichen Türanschlagbleche enthalten. 2. Türflügel (ab Größe L) 9003414 25001 7 9003414 26001 6 9003414 27001 5 Zusatztür mit Drehgriff-Zylinderschloss außen 9003414 25002 4 9003414 26002 3 9003414 27002 2 J Bodenschwellen-Rampe (ab Größe L, Regenfallrohr inkl. Befestigungsmaterial 9003414 44021 0 9003414 44041 8 9003414 44061 6 mit 2. Türflügel): zweiteilig, für Außen- und Werkzeughalter für Tür 2-Stück-Packung 9003414 47031 6 9003414 47041 5 9003414 47051 4 Innenseite; bei Bedarf einfach einhängen; Zubehör aus feuerverzinktem Stahlblech EAN-Code für bequemes Überfahren der Bodenschwelle Regale-Set 21 x 74 cm: 2 Regalböden, 4 Konsolen 9003414 45010 3 mit schweren Geräten. 21 x 74 cm: 4 Regalböden, 8 Konsolen 9003414 45020 2 Belastbarkeit max. 200 kg; Länge: 135 cm 51,5 x 74 cm: 2 Regalböden, 4 Konsolen 9003414 45030 1 Regalsteher 185 cm 2-Stück-Packung 9003414 46021 8 K Klapptisch: Der platzsparende Klapptisch Gerätehalter 4-Stück-Packung 9003414 47020 0 Fahrradhalter „bikeMax“ 185 cm 1-Stück-Packung 9003414 49011 6 wird einfach in 2 Regalsteher eingehängt. So 2-Stück-Packung 9003414 49021 5 haben Sie schnell eine stabile Arbeitsfläche, die Bodenschwellen-Rampe 9003414 41000 8 rasch wieder hinunter geklappt werden kann. Klapptisch 9003414 40011 5 Belastbarkeit max. 30 kg; Größe: 69 x 60 cm Zubehör Gerätehaus „AvantGarde“ 7
  • 8. Das Gerätehaus „Europa“ erfüllt höchste Ansprüche Abb.: Gerätehaus „Europa“, Größe 3, dunkelgrün (mit Alu-Bodenrahmen und Alu-Bodenplatte als Zubehör) Alles in bester Ordnung mit dem Biohort-Klassiker Die Arbeit im Garten ist meditativer Ausgleich zum oft hektischen Alltag. Da kann einen die Suche nach den Geräten schon einmal aus der Ruhe bringen. Mit dem Gerätehaus „Europa“ ist alles auf seinem Platz. Vielseitige Regalsysteme, Gerätehal- ter und das integrierte Ordnungssystem garantieren, dass stets alles griffbereit ist. 4 Farben Die stabile Konstruktion aus hochwertigem Stahlblech und die Verriegelung mit dem Drehgriff-Zylinderschloss schützen vor Wind, Wetter und unerwünschtem Zutritt. Durch das unaufdringliche Design und die verschiedenen Farbvarianten fügt es sich silber-metallic quarzgrau dunkelgrün dunkelgrau-metallic harmonisch in Ihren Garten ein. 8 Gerätehaus „Europa“
  • 9. Vorzüge • beste Qualität, robuste Konstruktion • 20 Jahre Garantie • lebenslange Wartungsfreiheit • feuerverzinktes, polyamid-einbrennlackiertes Stahlblech • doppelte Blechstärke gegenüber Billiganbietern • hohe Stabilität, Schneelast 150 kg/m2 • Schraubverbindungen, Scharniere etc. aus rostfreiem Edelstahl • Drehgriff-Zylinderschloss inklusive Reserveschlüssel • einfacher Zusammenbau anhand Foto-Aufbauanleitung Gerätehaus „Europa“, Gr. 3, quarzgrau (mit Alu-Bodenrahmen als Zubehör) Gerätehaus „Europa“, Gr. 5, dunkelgrau-metallic Gerätehaus „Europa“, Gr. 3, silber-metallic (mit Alu-Bodenrahmen als Zubehör) (mit Alu-Bodenrahmen und Alu-Bodenplatte als Zubehör) Außenmaße EAN-Code Innenmaße Fundamentmaße Gewicht EAN-Code EAN-Code EAN-Code Größe inkl. Dachvorsprung dunkelgrau- B x T x H (cm) B x T (cm) (kg) silber-metallic quarzgrau dunkelgrün B x T x H (cm) metallic 1 172 x 84 x 196 150 x 78 x 188 155 x 83 77 9003414 29010 5 9003414 20010 4 9003414 23010 1 9003414 24010 0 2 172 x 156 x 196 150 x 150 x 188 155 x 155 101 9003414 29020 4 9003414 20020 3 9003414 23020 0 9003414 24020 9 3 244 x 156 x 203 222 x 150 x 195 227 x 155 123 9003414 29030 3 9003414 20030 2 9003414 23030 9 9003414 24030 8 4 244 x 228 x 203 222 x 222 x 195 227 x 227 152 9003414 29040 2 9003414 20040 1 9003414 23040 8 9003414 24040 7 5 316 x 228 x 209 294 x 222 x 202 299 x 227 185 9003414 29050 1 9003414 20050 0 9003414 23050 7 9003414 24050 6 6 244 x 300 x 203 222 x 294 x 195 227 x 299 179 9003414 29060 0 9003414 20060 9 9003414 23060 6 9003414 24060 5 7 316 x 300 x 209 294 x 294 x 202 299 x 299 217 9003414 29070 9 9003414 20070 8 9003414 23070 5 9003414 24070 4 2A 244 x 84 x 203 222 x 78 x 195 227 x 83 105 9003414 29080 8 9003414 20080 7 9003414 23080 4 9003414 24080 3 4A 316 x 156 x 209 294 x 150 x 202 299 x 155 155 9003414 29090 7 9003414 20090 6 9003414 23090 3 9003414 24090 2 Verpackt in 3-4 Kartons mit Foto-Aufbauanleitung. Dank der geringen Tiefe sind die Gerätehäuser 9 Größen (Außenmaße inkl. Dachvorsprung) Europa Größe 2A und 4A besonders für den Anbau an eine Haus- oder Garagenwand ge- 172 172 244 244 244 eignet. Bei diesen Gerätehäusern sind 2 Extra- Anbauwinkel für die Wandmontage enthalten. 84 84 Größe 1 Größe 2 A 156 156 Größe 2 Größe 3 228 Größe 4 Fundamentmaße siehe Tabelle oben. Fundamentvorschläge siehe Technik S. 19 Türöffnung für alle Modelle „Europa“: Doppelflügeltür (2 Türflügel) 316 316 244 316 Breite 135 cm, Höhe 171 cm Sondergrößen und weitere Varianten siehe S. 10 156 Größe 4 A 228 Größe 5 Bei den Hausgrößen 2A bis 7 kann die Doppel- 300 300 Größe 6 Größe 7 flügeltür auch außermittig eingebaut werden. Türen können bei den Hausgrößen 4, 5, 6 und 7 auch in der Seitenwand eingebaut werden. Vorzüge, Farben & Größen Gerätehaus „Europa“ 9
  • 10. Grundausstattung Ordnung Sicherheit (inklusive) 5 6 Ordnung 3 3 1 Regale-Set bestehend aus 2 Regalböden, 4 Konsolen 1 2 2 Regalsteher zum Einhängen der Konsolen in beliebiger Höhe 3 4 Gerätehalter zum Aufhängen von Spaten, Rechen, Schläuchen etc. 2 4 Ordnungssystem an den Innenseiten der Türflügel (inklusive 6 Aufhängehaken) 4 Sicherheit Funktionalität 8 5 Drehgriff-Zylinderschloss inklusive Reserveschlüssel 6 Doppel-Verriegelung für beide Türflügel 7 Schrauben/Dübel für Bodenbefestigung Funktionalität 8 2 integrierte Dachrinnen mit Anschluss für 3/4-Zoll Gartenschläuche zum Auffangen von Regenwasser Varianten zusätzliche Doppelflügeltür / extrabreite Doppelflügeltür Es besteht die Möglichkeit Ihr Gerätehaus I J „Europa“ mit zusätzlichen Standardtüren (z. B. für den Einbau in der Seitenwand) auszustatten. Außerdem können Sie eine extrabreite Tür mit den Maßen 171 x 171 cm – zusätzlich oder statt der Standardtür – für Ihr Biohort Gerätehaus bestellen (kann nur außermittig eingebaut werden). Hausverlängerung Für die Häuser mit den Breiten 244 cm bzw. Zwei verbundene Gerätehäuser „Europa“, Gr. 7 (mit Standardtür in der Seitenwand und extrabreiter Tür in der Vorderwand) 316 cm stehen Verbindungsmodule zur Verfügung. Somit können zwei Gerätehäuser der Länge nach zu einem großen Haus zusammengefügt werden. Die Giebel der beiden Häuser werden an der Verbindungsstelle mit Profilen unterstützt und verbunden, die Durchgangshöhe be- trägt hier 171 cm (wie Türhöhe). Im Bodenbe- reich gibt es keine störende Querverbindung und von außen werden die Verbindungsstel- len an Seitenwand und Dach mit Blenden abgedeckt. Eine Vorderwand mit Tür und eine Rückwand werden bei der Lieferung durch die für den Zusammenbau notwen- digen Teile ersetzt. Verbindungsstelle zweier Bitte geben Sie die gewünschten Varianten zusammengebauter Gerätehäuser „Europa“ bei Ihrer Bestellung bekannt! Grundausstattung & Varianten 10 Gerätehaus „Europa“
  • 11. Zubehör A B (optional) A Alu-Bodenrahmen: Er verleiht dem Biohort-Haus auf unebenem Boden (z.B. Wiese) auch ohne Fundament die notwendige Stabilität. Die mitgelieferten Bodenanker tragen zur Sturmsicherheit bei. C F B Alu-Bodenplatte: Der hochwertige Alu- Riffelblechboden besteht je nach Hausgröße aus 1 bis 4 Platten inklusive Verbindungs- schienen. Zur optimalen Verlegung der Alu- Bodenplatte ist der Alu-Bodenrahmen erfor- derlich (siehe Technik S. 19). C Regale-Set/Regalsteher: Diese verwan- deln Ihr Biohort-Haus in ein Kleinteilelager D E und sind beliebig positionierbar. In zwei Regaltiefen: 21 cm oder 51,5 cm erhältlich. D Gerätehalter: Zum Aufhängen von Spaten, Rechen, Gartenschläuchen etc. (4-Stück-Pkg.). E Fenster-Element: Das komplette Seiten- wand-Element mit Metallrahmen-Ausstell- G H fenster (Kunststoffglas) bringt Tageslicht ins Gerätehaus. (Fensteröffnung 50 x 60 cm) F Fahrradhalter „bikeMax“: Einfache Mon- tage durch simples Einstecken, 6-fach hö- henverstellbar und für Fahrräder bis 27 Zoll, Absperröse für Fahrradschlösser integriert, auch Montage an beliebiger Wand möglich (z.B. Garage) K L G Regenfallrohr-Set: 2 Fallrohre in Haus- farbe mit Auslaufbögen, L = 170 cm*, inkl. Befestigungsmaterial (* bei Verwendung am Seitendach L = 150 cm – bitte bei Bestellung angeben) H Seitendach: (nicht für Größe 1 und Größe 2A erhältlich) Sie können es wahlweise links, rechts oder beidseitig anbauen. Der Bausatz Zubehör EAN-Code EAN-Code EAN-Code EAN-Code enthält auch die Stützen und das Befesti- in der jeweiligen Farbe silber-metallic quarzgrau dunkelgrün dunkelgrau-met. gungsmaterial. Fenster-Element 9003414 43060 0 9003414 43020 4 9003414 43040 2 9003414 43050 1 Regenfallrohr-Set inkl. Befestigungsmaterial 9003414 44070 8 9003414 44020 3 9003414 44040 1 9003414 44050 0 I zusätzliche Doppelflügeltür (siehe S. 10) Seitendach für die Größen 2/3/4A (B 150 x T 156 cm) 9003414 42019 9 9003414 42070 0 9003414 42040 3 9003414 42014 4 J extrabreite Doppelflügeltür (siehe S. 10) 4/5 (B 150 x T 228 cm) 9003414 42029 8 9003414 42080 9 9003414 42050 2 9003414 42024 3 6/7 (B 150 x T 300 cm) 9003414 42039 7 9003414 42090 8 9003414 42060 1 9003414 42034 2 K Bodenschwellen-Rampe: zweiteilig für Alu-Bodenrahmen Alu-Bodenplatten Zubehör Außenseite und Innenseite; bei Bedarf ein- Größe EAN-Code fach einhängen; für bequemes Überfahren EAN-Code EAN-Code aus feuerverzinktem Stahlblech 1 9003414 41010 7 9003414 48010 0 Regale-Set 21 x 74 cm: der Bodenschwelle mit schweren Geräten. 2 9003414 41020 6 9003414 48020 9 2 Regalböden, 4 Konsolen 9003414 45010 3 Belastbarkeit max. 200 kg; Länge: 135 cm 3 9003414 41030 5 9003414 48030 8 4 Regalböden, 8 Konsolen 9003414 45020 2 4 9003414 41040 4 9003414 48040 7 Regale-Set 51,5 x 74 cm: L Klapptisch: Der platzsparende Klapptisch 5 9003414 41050 3 9003414 48050 6 2 Regalböden, 4 Konsolen 9003414 45030 1 6 9003414 41050 3 9003414 48050 6 Regalsteher 1-Stück-Packung 9003414 46010 2 wird einfach in 2 Regalsteher eingehängt. 7 9003414 41070 1 9003414 48070 4 Regalsteher 2-Stück-Packung 9003414 46020 1 So haben Sie schnell eine stabile Arbeitsflä- 2A 9003414 41080 0 9003414 48080 3 Gerätehalter 4-Stück-Packung 9003414 47020 0 che, die rasch wieder hinunter geklappt wer- 4A 9003414 41090 9 9003414 48090 2 Fahrradhalter „bikeMax“ (L=173 cm): den kann. Belastbarkeit max. 30 kg; 1-Stück-Packung 9003414 49010 9 Größe: 69 x 60 cm 2-Stück-Packung 9003414 49020 8 Bodenschwellen-Rampe 9003414 41000 8 Klapptisch 9003414 40011 5 Zubehör Gerätehaus „Europa“ 11
  • 12. Geräteschrank Alles in bester Ordnung Abb.: Geräteschrank, silber-metallic (mit Alu-Bodenrahmen als Zubehör, auf Dekorboden) Platzsparend und universell Wo Raum knapp ist, zeigt er seine Klasse. Im Garten, auf der Terrasse, in der Garage oder auf dem Balkon behütet und ordnet er, ohne Ihren Lebensraum einzuschränken. Mit dem Biohort-Geräteschrank können Sie Gartengeräte, Werkzeug, Spielsachen u. ä. regenwassergeschützt und diebstahlsicher verstauen. Er fügt sich, durch die kompakte Größe und dank seines eleganten Designs, harmonisch an seinem Standort ein. 3 Farben silber-metallic dunkelgrün dunkelgrau-metallic 12 Geräteschrank
  • 13. Vorzüge Grundausstattung (inklusive) • beste Qualität, robuste Konstruktion • 20 Jahre Garantie 1 Regale-Set (2 Regalböden, 4 Konsolen) • feuerverzinktes, polyamid-einbrennlackiertes Stahlblech 2 2 Regalsteher • lebenslange Wartungsfreiheit 3 4 Gerätehalter • Drehgriff-Zylinderschloss • gute Durchlüftung, regenwasserdicht 4 Ordnungssystem an den Innenseiten der Türflügel (inklusive 6 Aufhängehaken) • Schraubverbindungen, Scharniere, etc. aus rostfreiem Edelstahl • umfangreiche Grundausstattung Doppel-Verriegelung für beide Türflügel Schrauben/Dübel für Bodenbefestigung 3 1 4 2 A B C D Geräteschrank, dunkelgrau-metallic (mit Alu-Bodenrahmen als Zubehör) Außenmaße inkl. EAN-Code Zubehör EAN-Code Innenmaße Gewicht EAN-Code EAN-Code Dachvorsprung dunkelgrau- Alu-Bodenrahmen 9003414 41010 7 B x T x H (cm) (kg) silber-metallic dunkelgrün B x T x H (cm) metallic Alu-Bodenplatte 9003414 48010 0 155 x 83 x 182,5 150 x 78 x 177 71 9003414 34010 7 9003414 33010 8 9003414 31010 0 Regale-Set 21 x 74 cm: Verpackt in einem Karton mit Fotoaufbauanleitung. 2 Regalböden, 4 Konsolen 9003414 45010 3 4 Regalböden, 8 Konsolen 9003414 45020 2 Regale-Set 51,5 x 74 cm: 2 Regalböden, 4 Konsolen 9003414 45030 1 Zubehör (optional) Regalsteher 1-Stück-Packung Regalsteher 2-Stück-Packung 9003414 46010 2 9003414 46020 1 Gerätehalter 4-Stück-Packung 9003414 47020 0 A Alu-Bodenrahmen C Regale-Set/Regalsteher Klapptisch 9003414 40011 5 Er verleiht dem Geräteschrank auf unebenem Diese verwandeln Ihren Geräteschrank in Boden (z.B. Wiese) auch ohne Fundament ein Kleinteilelager und sind beliebig die notwendige Stabilität. Die mitgelieferten positionierbar. In zwei Regaltiefen: Bodenanker tragen zur Sturmsicherheit bei. 21 cm oder 51,5 cm erhältlich. 155 B Alu-Bodenplatte D Gerätehalter 83 Hochwertiger Alu-Riffelblechboden, Zum Aufhängen von Spaten, Rechen, 1 Größe elegant und funktionell. Zur optimalen Gartenschläuchen etc. Verlegung der Alu-Bodenplatte ist der Nur in 4-Stück-Packungen erhältlich. Alu-Bodenrahmen erforderlich (siehe Technik S. 19). Klapptisch (siehe Abb. L Seite 11) Grundausstattung & Zubehör Geräteschrank 13
  • 14. WoodStock® Das Multitalent Abb.: WoodStock® 230 Kaminholzlager und Geräteschrank in einem Ein eigener Kamin schafft eine gemütliche Atmosphäre und sorgt für wohlige Wärme an kalten Tagen. Wohin aber mit dem Kaminholz? Der neue WoodStock® löst diese Frage auf saubere und dauerhafte Weise. Und im Sommer bietet er viel Platz für Ihre Gartenmöbel und -geräte. Besonders praktisch erweist sich die Möglichkeit zum Anbau an die Hauswand. 230 150 2 Farben silber-metallic dunkelgrau-metallic 14 WoodStock®
  • 15. Vorzüge Zubehör (optional) · beste Materialien: feuerverzinktes, polyamid-einbrennlackiertes A Alu-Bodenplatte Stahlblech, hochwertige Alu-Profile, Schrauben und Scharniere hochwertiger Alu-Riffelblechboden, schützt ge- aus Edelstahl lagertes Holz und Geräte vor Bodenfeuchtigkeit · Stabilität: extreme Seitenstabilität durch massiven Alurohr-Rahmen, B Rückwand hohe Schneelast aus feuerverzinktem, polyamid- · großes Platzangebot: Holzlagerung in zwei Reihen möglich einbrennlackiertem Stahlblech (max. Länge des Brennholzes von 35 cm) · integrierte Regenrinne an der Vorderseite C / D Türpaket · universell einsetzbar auch für Gartengeräte und -utensilien Doppelflügeltür mit Drehgriff-Zylinderschloss · vielfältige Erweiterungsmöglichkeiten und Ordnungssystem an den Türinnenseiten; · einfacher Zusammenbau anhand Foto-Aufbauanleitung Türöffnung: Breite 135 cm, Höhe 171 cm (für Größe 230 werden zwei schmale · wartungsfrei - niemals streichen! Vorderwandelemente mitgeliefert) · 20 Jahre Garantie · inklusive Schrauben und Dübel für die Bodenbefestigung A B C D WoodStock® 230 (mit Türpaket WoodStock® 150 (mit Türpaket als Zubehör) und Alu-Bodenplatte als Zubehör) Außenmaße* Innenmaße Fundamentmaße Volumen Raum- Gewicht EAN-Code EAN-Code Größe B x T x H (cm) B x T (cm) B x T (cm) (m3) meter (kg) silber-metallic dunkelgrau-metallic 150 157 x 102 x 199** 142 x 70 155 x 83 2,1 1,8 38,5 9003414 35010 6 9003414 37010 4 230 229 x 102 x 199** 214 x 70 227 x 83 3,1 2,7 43,5 9003414 35020 5 9003414 37020 3 * inkl. Dachvorsprung, ** höchste Stelle Verpackt in einem Karton mit Foto-Aufbauanleitung. Zubehör für Größe EAN-Code Alu-Bodenplatte 150 9003414 48010 0 Alu-Bodenplatte 230 9003414 48080 3 Rückwand, silber-metallic 150 9003414 35012 0 Rückwand, dunkelgrau-metallic 150 9003414 37012 8 Rückwand, silber-metallic 230 9003414 35022 9 Rückwand, dunkelgrau-metallic 230 9003414 37022 7 Türpaket, inkl. Blende, silber-metallic 150 9003414 35001 4 Türpaket, inkl. Blende, dunkelgrau-metallic 150 9003414 37001 2 Türpaket, inkl. Blende und zwei Vorderwandelementen, silber-metallic 230 9003414 35002 1 Türpaket, inkl. Blende und zwei Vorderwandelementen, dunkelgrau-met. 230 9003414 37002 9 WoodStock® 150 157 229 Größe Größe 80 80 102 102 150 230 2 Größen Grundausstattung & Zubehör WoodStock® 15
  • 16. StoreMax® Qualität, die überzeugt Abb.: StoreMax® 160, dunkelgrau-metallic Ein Maximum an Stauraum Plötzlich ist alles anders! Der Rasenmäher hat eine Garage und die Mülltrennung sieht richtig ordentlich aus. Mit seinem funktionellen Design bietet der StoreMax® maximalen Stauraum auf wenig Platz. Praktisch für den schnellen Zugriff ist das zweigeteilte Öffnungssystem mit leicht gleitendem Rollladen. Dezent elegant präsentiert sich die silber-metallic Oberfläche. Größe 190 Größe 120 Größe 160 3 Farben silber-metallic quarzgrau dunkelgrau-metallic 3 Größen 16 StoreMax®
  • 17. Vorzüge Grundausstattung (inklusive) • beste Qualität: Rollladen und Profile aus beschichtetem Aluminium, Seitenwände aus feuerverzinktem, • integriertes Ordnungssystem polyamid-einbrennlackiertem Stahlblech • feuerverzinkter und beidseits 25 μm • regenwasserdicht polyamid-einbrennlackierter Stahlboden in silber-metallic und Befestigungsmaterial • Zylinderschloss-Verriegelung für Verankerung • leichte Bedienung durch Federunterstützung Zubehör (optional) • StoreMax® 120 A Eckregale-Set 2 feuerverzinkte Stahlböden (Dreieckform) mit Regalhalter, 5-fach höhenverstellbar, nachträglich einfach ohne Werkzeug ein- zubauen, wahlweise links oder rechts mon- tierbar • StoreMax® 160 A Eckregale-Set (Beschreibung s. oben) B Zwischenboden 2-teiliger, feuerverzinkter Stahlboden mit Regalstützen, Traglast ca. 100 kg; auch als 2-teiliges Regal verwendbar; 5-fach höhenverstellbar, nachträglich StoreMax® 190, silber-metallic einfach einzubauen • StoreMax® 190 C Regale-Set 2 feuerverzinkte Stahlböden ( 74 x 21 cm), 4 Konsolen, 2 Regalsteher D Zwischenboden (Beschreibung s. oben) A B StoreMax® 120, quarzgrau StoreMax® 160, dunkelgrau-metallic (mit Eckregale-Set als Zubehör) Außenmaße Innenmaße Gewicht EAN-Code EAN-Code EAN-Code C Größe B x T x H (cm) B x T (cm) (kg) silber-metallic quarzgrau dunkelgrau-met. 120 117 x 73 x 109 114 x 62 39 9003414 72060 2 9003414 70060 4 9003414 73060 1 160 163 x 78 x 120 160 x 67 50 9003414 72010 7 9003414 70010 9 9003414 73010 6 190 190 x 97 x 136 188 x 86 65 9003414 72020 6 9003414 70020 8 9003414 73020 5 Verpackung: Größe 120/160: 1 Karton / Größe 190: 2 Kartons – jeweils mit Fotoaufbauanleitung Zubehör für Größe Maße (cm) EAN-Code Eckregale-Set (Dreieck) 120/160 Seitenlänge = 54 9003414 74010 5 Zwischenboden, inkl. 4 Stützen 160 B 160 (2 x 80) x T 59,5 9003414 75010 4 Regale-Set inkl. 2 Regalsteher 190 B 74 x T 21 9003414 74020 4 Zwischenboden, inkl. 6 Stützen 190 B 187 (2x 93,5) x T 74,5 9003414 75020 3 D Beispiele für Fassungsvermögen Größe Fassungsvermögen 120 2 x 120 l Mülltonnen 160 3 x 120 l Mülltonnen oder 2 x 240 l Mülltonnen, quer 190 3 x 120 l Mülltonnen oder 3 x 240 l Mülltonnen oder 2 - 3 Fahrräder Zum einfachen Befüllen reicht das Der untere Rollladen wird beim Öffnen Öffnen des oberen Rollladens. ebenfalls nach hinten geschoben. Grundausstattung & Zubehör StoreMax® 17
  • 18. T U! JETZerteNEilität Stab Verbess neres Design FreizeitBox 100, weiß und schö tem, glattem mit robuseckel. D FreizeitBox 130, dunkelgrün FreizeitBox formschön und langlebig FreizeitBox 180, dunkelgrau-metallic Abb.: FreizeitBox 130, silber-metallic (mit Deckelnetz als Zubehör) Für Garten und Camping Sie steckt locker all das weg, wofür Sie keinen geeigneten Aufbewahrungsort haben. Ideal zum Verstauen von Sitzkissen, Sonnenliegen, Klappstühlen, Spielzeug, Sport- und Campingutensilien. 3 Größen, 4 Farben – für alle Ansprüche. Durch hochwertige Materialien eine dauerhafte Lösung. 4 Farben Vorzüge Zubehör weiß silber-metallic • stabiler glatter Deckel Deckelnetz dunkelgrün 100 • feuerverzinktes und polyamid- • zur Aufbewahrung von dunkelgrau-metallic einbrennlackiertes Stahlblech Kleinteilen • komfortable Deckelöffnung mit • kann einfach an der Deckel- 3 Größen 130 Gasdruckfeder innenseite angebracht werden FreizeitBox • regenwasserdicht • in der FreizeitBox 180 100/130/180 • Drehgriff-Zylinderschloss können zwei Deckelnetze 180 (inkl. Reserveschlüssel) nebeneinander fixiert werden • unsichtbare, integrierte Durchlüftung • inklusive Befestigungsmaterial Gasdruckfeder • Edelstahlschrauben und -scharniere Außenmaße (Deckel) Innenmaße Gewicht Volumen EAN-Code EAN-Code EAN-Code EAN-Code Größe B x T x H (cm) B x T x H (cm) (kg) (l) weiß dunkelgrün silber-metallic dunkelgrau-metallic 100 101 x 46 x 61 92 x 37,5 x 56 17 195 9003414 61010 1 9003414 63010 9 9003414 64010 8 9003414 65010 7 130 134 x 62 x 71 125 x 53,5 x 66 27 460 9003414 61040 8 9003414 63040 6 9003414 64040 5 9003414 65040 4 180 181 x 79 x 71 172 x 70,5 x 66 38,5 800 9003414 61030 9 9003414 63030 7 9003414 64030 6 9003414 65030 5 Verpackt in einem Karton mit Foto-Aufbauanleitung. Zubehör EAN-Code Deckelnetz 9003414 67010 5 18 FreizeitBox
  • 19. Technik für alle Biohort-Qualitätsprodukte Blechqualität aller Biohortprodukte Einfacher Zusammenbau anhand BMW, Audi und andere Premium-Automarken Biohort-Fotoaufbauanleitung verarbeiten die gleiche Stahlqualität des Die Biohort-Aufbauanleitung erklärt Ihnen anhand von Fotos österreichischen Stahlwerks Voest Alpine. den schrittweisen Zusammenbau des Biohort-Produktes. Zusätzlich dazu finden Sie eine detaillierte Beschreibung der einzelnen Aufbauschritte für die mühelose Montage. 25 μm Polyamid-Einbrennlackierung 5 μm Primer 1 μm Vorbehandlung Außenseite Zusammenbauzeiten (abhängig von Produktgröße und handwerklichem Geschick) 150 g/m2 feuerverzinkt Gerätehaus „AvantGarde“: 4-6 Std. (2 Pers.) 0,5 mm Stahlblech Gerätehaus „Europa“: 3-6 Std. (2 Pers.) 150 g/m2 feuerverzinkt Geräteschrank: 2,5 Std. (1-2 Pers.) WoodStock®: 1,5 Std. (1-2 Pers.) 1 μm Vorbehandlung Innenseite StoreMax®: 0,5-1,5 Std. (1-2 Pers.) 5 μm Primer FreizeitBox: 0,5-2 Std. (1 Pers.) 10 μm Polyester-Einbrennlackierung Aufbauservice auf Anfrage! 3 Varianten für einen sicheren Stand (Gerätehäuser und Geräteschrank) VARIANTE 1 Biohort Alu-Bodenplatte & Alu-Bodenrahmen VARIANTE 2 Betonplatten Seitenwand Seitenwand profil profil Boden Boden Alu-Bodenplatte Alu-Bodenrahmen Alu-Bodenrahmen ca. 3 cm Schüttung Z-Winkel od. Styroporplatten Baudichtmasse Betonplatten ca. 50 x 50 cm Bodenanker Kiesbett Kiesbett Folie ca. 150 μm (Dampfsperre) Erde Erde 1. Mit dem Alu-Bodenrahmen (Zubehör) können Sie das Gerätehaus 2. Eine gute Lösung sind auch im Sand oder Kies verlegte Gehweg- auch auf unebenem Boden aufstellen und sturmsicher verankern. platten. Sie können das Haus auf diesen Betonplatten andübeln. Die Alu-Bodenplatte (Zubehör) ist wie dargestellt einzubauen. VARIANTE 3 Betonfundament, ca. 10cm Bei allen Fundamentvarianten ist auf Seitenwand eine sturmsichere Bodenverankerung profil zu achten (siehe Skizzen). Boden ca. 2 cm Haben Sie noch Fragen? Unter www.biohort.at finden Sie Betonfundament mind. 7 cm • Aufbauanleitungen, Einreichpläne usw. zum Download Schotterbett Maß für Fundament • Antworten zu häufig gestellten Fragen Erde Folie ca. 150 μm (Dampfsperre) • Beratungscoach 3. Optimal ist eine armierte Betonplatte als Fundament (siehe Maße • Maße, technische Details für Fundament). Damit schaffen Sie eine ebene trockene Fläche, auf und vieles mehr der Sie das Gerätehaus sturmsicher befestigen können. Schrauben und Kunststoffdübel sind in der Grundausstattung enthalten. Technik 19
  • 20. Service Produktübersicht Lieferung frei Haus: Für Österreich und Deutschland (Festland) im Preis bereits enthalten (“frei Bordstein- kante”, Straße mit 38 Tonnen-LKW befahrbar, Mindestbreite 2,7 m). Die Spedition vereinbart telefonisch einen Zustelltag. Lieferzeit: innerhalb von 3 Wochen für Standardprodukte Aufbauservice: Biohort vermittelt Ihnen gerne einen Gerätehaus „AvantGarde“ Gerätehaus „Europa“ Montagepartner, der den Aufbau 4 Größen, 3 Farben: 9 Größen, 4 Farben: fachgerecht für Sie erledigt. silber-metallic, dunkelgrün, silber-metallic, quarzgrau, dunkelgrau-metallic dunkelgrün, dunkelgrau-metallic Online Beratung: www.biohort.at Für jedes Biohort-Produkt finden Sie um- fassende Produktinformationen: technische Details, Fundamenttipps, FAQs etc. Ebenso bietet Biohort die Download- möglichkeit von Aufbauanleitungen und Einreichplänen. Mit der Händlersuche finden Sie ein Biohort- Ausstellungsmuster auch in Ihrer Nähe. JETZT NEU auf www.biohort.at Geräteschrank WoodStock® Visualisierung: 1 Größe, 3 Farben: 2 Größen, 2 Farben: Biohort in meinem Garten. Sie möchten silber-metallic, dunkelgrün, silber-metallic, dunkelgrau-metallic wissen, ob sich das Biohort-Gerätehaus gut dunkelgrau-metallic in Ihren Garten einfügt und welche Farbe am besten passt? Wir haben die Lösung! Laden Sie ein Foto von Ihrem Garten auf unsere Webseite und platzieren Sie das gewünschte Biohort-Produkt dazu. Persönlicher Beratungscoach: Sie bevorzugen den persönlichen Kontakt? Dann starten Sie online eine Anfrage an Biohort über den „Beratungscoach“ und einer unserer Mitarbeiter wird Ihre Frage innerhalb eines Werktages beantworten. StoreMax® FreizeitBox 3D-Produktansicht: 3 Größen, 3 Farben: 3 Größen, 4 Farben: Für alle die es genau wissen wollen. silber-metallic, quarzgrau, weiß, silber-metallic, dunkelgrün, Entdecken Sie mit diesem Feature dunkelgrau-metallic dunkelgrau-metallic interessante Details unserer Produkte. Ihr Fachhändler: EU JETZT N ern! CasaNova® kt anfo rd BH-852-150A-10.10.Bt Prospe Hersteller: Biohort Gartengeräte GmbH isoliertes Nebengebäude mit Pürnstein 43, A-4120 Neufelden Seitenwand-Sandwichelementen Tel.: +43-7282-7788-0, Fax: +43-7282-7788-190 3 Größen, 2 Farben: E-Mail: office@biohort.at, www.biohort.at silber-metallic, dunkelgrau-metallic Die Abbildungen zeigen Biohort-Produkte mit Dekorationsmaterial und Zubehör, das nicht im Preis enthalten ist. Technische Änderungen und Druckfehler vorbehalten. www.biohort.at
