Das Dokument behandelt die Einführung des EPCIS-Nachrichtenstandards in der Automobilbranche, der eine zentrale Rolle beim Austausch von Event-basierten Nachrichten zwischen Unternehmen spielt. Es erläutert die Merkmale und Inhalte von EPCIS-Telegrammen sowie deren Integration in bestehende Unternehmensarchitekturen und führt verschiedene Anwendungsbeispiele aus den Bereichen Produktion und Logistik an. EPCIS soll nicht nur den bereits existierenden EDI-Standard ergänzen, sondern auch die Effizienz von Prozessen durch die Digitalisierung und den Austausch relevanter Daten optimieren.

1. © 2015 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH
EPCIS der neue IoT Nachrichtenstandard in der Automotive Branche?
RFID Solutions - Prozessdigitalisierung
Thomas Grabscheit | MHPBoxenstopp: 18.10.2016

2. © 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 2

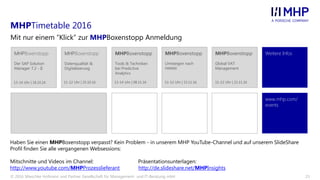

18.10.2016 Der SAP Solution Manager 7.2 - II Paradigmenwechsel im Testmanagement - II
25.10.2016 Datenqualität & Digitalisierung Neue Herausforderungen am Beispiel von Kundenportalen in
der Automobilindustrie
08.11.2016 Tools & Techniken bei Predictive Analytics Die Vielfalt bei Predictive Analytics Werkzeugen
15.11.2016 Umsteigen nach HANA! Die Transformation sicher und leicht gemacht, mit dem
MHPVorgehensmodell
Einleitung
Agenda Zu Anfang sind alle Teilnehmer auf stumm geschalten.
Weitere MHPBoxenstopps www.mhp.com/events
Wo Sie uns in 2016 auch finden können… www.mhp.com/events
11.00 - 11.05 Uhr Begrüßung Patrick Hechler
11.05 - 11.45 Uhr Vortrag Thomas Grabscheit
11.45 - 12.00 Uhr Offene Fragerunde Sie können bereits während der Web Session über die Chat-
funktion im rechten Fenster Fragen einreichen.
www.youtube.de/MHPProzesslieferantwww.slideshare.net/MHPInsights
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung

3. © 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 3
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung
Ihr Gesprächspartner
Thomas Grabscheit
Manager
Technology & Integration
Solutions

4. © 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 4
Prozesse verbessern kann nur, wer sich im Detail auskennt.
Genauso wie im Großen und Ganzen.
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung
Wir wissen aus Erfahrung,
wie man Ziele erreicht und dabei vorneweg fährt.

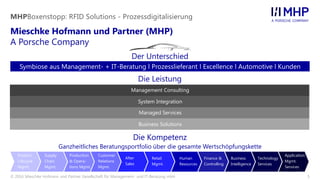

5. © 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 5
Mieschke Hofmann und Partner (MHP)
A Porsche Company
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung
Der Unterschied
Symbiose aus Management- + IT-Beratung l Prozesslieferant l Excellence l Automotive l Kunden
Die Kompetenz
Ganzheitliches Beratungsportfolio über die gesamte Wertschöpfungskette
Technology
Services
Application
Mgmt.
Services
Product
Lifecycle
Mgmt.
Supply
Chain
Mgmt.
Production
& Opera-
tions Mgmt.
Customer
Relations
Mgmt.
Finance &
Controlling
Business
Intelligence
After
Sales
Retail
Mgmt.
Human
Resources
Die Leistung
Management Consulting
System Integration
Managed Services
Business Solutions

6. © 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 6
Ganzheitliches Beratungsportfolio über die komplette Wertschöpfungskette.
Unsere Kompetenzbereiche mit Themenfeldern.
Technology
Services
Application
Mgmt.
Services
Product
Lifecycle
Mgmt.
Supply
Chain
Mgmt.
Production
& Opera-
tions Mgmt.
Customer
Relations
Mgmt.
Finance &
Controlling
Business
Intelligence
After
Sales
Retail
Mgmt.
Human
Resources
Production Planning
Strategic Production
Consulting
Lean Production
Manufacturing
Execution
Maintenance
Retail Service
Management
Retail Consulting
Fleet Management
Sourcing
Planning
Affiliation
Performance
Development & Talent
Management
Governance, Risk and
Compliance
Template
Development and
Rollouts
Business Process
Development &
Optimization
Legal and Fiscal
Requirements
Accounts, Reporting
and Consolidation
System Harmonization
CIO Management
Consulting
Enterprise Content
Management
Standard Software
Individual Software
Application & Process
Services
Application
Management
Consulting
Product Structure
Management
Product Development
Process (PDP)
Management
SAP PLM Consulting &
Solution
Implementation
PTC Windchill Solution
Integration
DS Enovia V6 Solution
Integration
PLM Strategy &
Management
Consulting
Production
Logistics
Procurement & Quality
Sales Logistics
Service Management
Spare Parts
Management
Supply Chain &
Demand Planning
Service Management
Spare Parts
Management
Warranty Processes
(Pro-active) Complaint
Management
Digital incl. Connected
CRM & Social CRM
CRM Strategy &
Management
Consulting
Sales Force
Automation incl.
Mobile CRM
Analytics incl.
Segmentation &
Campaign
Management
Vertical Retail
Integration
(Pro-active) Complaint
Management
BI Technology
BI Strategy
Integrated Corporate
Planning
Analytical Business
Processes
Next Generation BI &
BIG DATA
Mobile BI Scenarios
CRM IT Consulting &
Solution
Implementation
Transition & Change
Management
Administrative Core
Processes
MHP Dealer
Performance
Management
Finance and
Controlling for
Automotive Retailers
Dealer Management
Systems
MHP Carbon
Innovations Connected Vehicle Future City
Sustainable
Mobility
Digitalisierung
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung

7. © 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 7
Ganzheitliches Beratungsportfolio über die komplette Wertschöpfungskette.
Unsere Kompetenzbereiche mit Themenfeldern.
Technology
Services
Application
Mgmt.
Services
Product
Lifecycle
Mgmt.
Supply
Chain
Mgmt.
Production
& Opera-
tions Mgmt.
Customer
Relations
Mgmt.
Finance &
Controlling
Business
Intelligence
After
Sales
Retail
Mgmt.
Human
Resources
Production Planning
Strategic Production
Consulting
Lean Production
Manufacturing
Execution
Maintenance
Retail Service
Management
Retail Consulting
Fleet Management
Sourcing
Planning
Affiliation
Performance
Development & Talent
Management
Governance, Risk and
Compliance
Template
Development and
Rollouts
Business Process
Development &
Optimization
Legal and Fiscal
Requirements
Accounts, Reporting
and Consolidation
System Harmonization
CIO Management
Consulting
Enterprise Content
Management
Standard Software
Individual Software
Application & Process
Services
Application
Management
Consulting
Product Structure
Management
Product Development
Process (PDP)
Management
SAP PLM Consulting &
Solution
Implementation
PTC Windchill Solution
Integration
DS Enovia V6 Solution
Integration
PLM Strategy &
Management
Consulting
Production
Logistics
Procurement & Quality
Sales Logistics
Service Management
Spare Parts
Management
Supply Chain &
Demand Planning
Service Management
Spare Parts
Management
Warranty Processes
(Pro-active) Complaint
Management
Digital incl. Connected
CRM & Social CRM
CRM Strategy &
Management
Consulting
Sales Force
Automation incl.
Mobile CRM
Analytics incl.
Segmentation &
Campaign
Management
Vertical Retail
Integration
(Pro-active) Complaint
Management
BI Technology
BI Strategy
Integrated Corporate
Planning
Analytical Business
Processes
Next Generation BI &
BIG DATA
Mobile BI Scenarios
CRM IT Consulting &
Solution
Implementation
Transition & Change
Management
Administrative Core
Processes
MHP Dealer
Performance
Management
Finance and
Controlling for
Automotive Retailers
Dealer Management
Systems
MHP Carbon
Innovations Connected Vehicle Future City
Sustainable
Mobility
Digitalisierung
RFID Solutions
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung

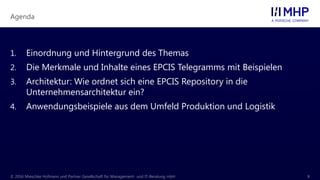

8. Agenda
© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 8
1. Einordnung und Hintergrund des Themas
2. Die Merkmale und Inhalte eines EPCIS Telegramms mit Beispielen
3. Architektur: Wie ordnet sich eine EPCIS Repository in die
Unternehmensarchitektur ein?
4. Anwendungsbeispiele aus dem Umfeld Produktion und Logistik

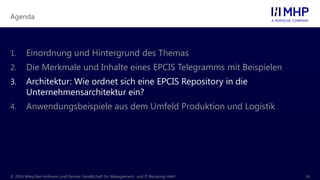

9. Agenda
© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 9
1. Einordnung und Hintergrund des Themas
2. Die Merkmale und Inhalte eines EPCIS Telegramms mit Beispielen
3. Architektur: Wie ordnet sich eine EPCIS Repository in die
Unternehmensarchitektur ein?
4. Anwendungsbeispiele aus dem Umfeld Produktion und Logistik

10. 10© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH

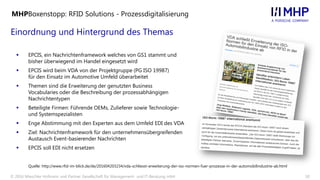

Einordnung und Hintergrund des Themas
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung
 EPCIS, ein Nachrichtenframework welches von GS1 stammt und
bisher überwiegend im Handel eingesetzt wird
 EPCIS wird beim VDA von der Projektgruppe (PG ISO 19987)
für den Einsatz im Automotive Umfeld überarbeitet
 Themen sind die Erweiterung der genutzten Business
Vocabularies oder die Beschreibung der prozessabhängigen
Nachrichtentypen
 Beteiligte Firmen: Führende OEMs, Zulieferer sowie Technologie-
und Systemspezialisten
 Enge Abstimmung mit den Experten aus dem Umfeld EDI des VDA
 Ziel: Nachrichtenframework für den unternehmensübergreifenden
Austausch Event-basierender Nachrichten
 EPCIS soll EDI nicht ersetzen
Quelle: http://www.rfid-im-blick.de/de/201604203234/vda-schliesst-erweiterung-der-iso-normen-fuer-prozesse-in-der-automobilindustrie-ab.html

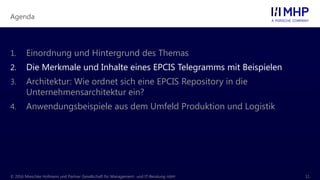

11. Agenda
© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 11
1. Einordnung und Hintergrund des Themas
2. Die Merkmale und Inhalte eines EPCIS Telegramms mit Beispielen
3. Architektur: Wie ordnet sich eine EPCIS Repository in die
Unternehmensarchitektur ein?
4. Anwendungsbeispiele aus dem Umfeld Produktion und Logistik

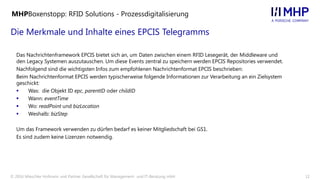

12. 12© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH
Die Merkmale und Inhalte eines EPCIS Telegramms
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung
Das Nachrichtenframework EPCIS bietet sich an, um Daten zwischen einem RFID Lesegerät, der Middleware und
den Legacy Systemen auszutauschen. Um diese Events zentral zu speichern werden EPCIS Repositories verwendet.
Nachfolgend sind die wichtigsten Infos zum empfohlenen Nachrichtenformat EPCIS beschrieben:
Beim Nachrichtenformat EPCIS werden typischerweise folgende Informationen zur Verarbeitung an ein Zielsystem
geschickt:
 Was: die Objekt ID epc, parentID oder childID
 Wann: eventTime
 Wo: readPoint und bizLocation
 Weshalb: bizStep
Um das Framework verwenden zu dürfen bedarf es keiner Mitgliedschaft bei GS1.
Es sind zudem keine Lizenzen notwendig.

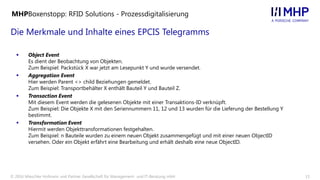

13. 13© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH
Die Merkmale und Inhalte eines EPCIS Telegramms
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung
 Object Event
Es dient der Beobachtung von Objekten.
Zum Beispiel: Packstück X war jetzt am Lesepunkt Y und wurde versendet.
 Aggregation Event
Hier werden Parent <> child Beziehungen gemeldet.
Zum Beispiel: Transportbehälter X enthält Bauteil Y und Bauteil Z.
 Transaction Event
Mit diesem Event werden die gelesenen Objekte mit einer Transaktions-ID verknüpft.
Zum Beispiel: Die Objekte X mit den Seriennummern 11, 12 und 13 wurden für die Lieferung der Bestellung Y
bestimmt.
 Transformation Event
Hiermit werden Objekttransformationen festgehalten.
Zum Beispiel: n Bauteile wurden zu einem neuen Objekt zusammengefügt und mit einer neuen ObjectID
versehen. Oder ein Objekt erfährt eine Bearbeitung und erhält deshalb eine neue ObjectID.

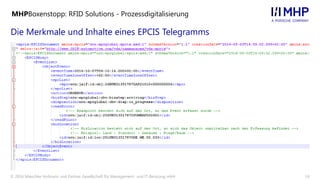

14. 14© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH
Die Merkmale und Inhalte eines EPCIS Telegramms
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung

15. 15© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH
Die Merkmale und Inhalte eines EPCIS Telegramms
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung

16. Agenda
© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 16
1. Einordnung und Hintergrund des Themas
2. Die Merkmale und Inhalte eines EPCIS Telegramms mit Beispielen
3. Architektur: Wie ordnet sich eine EPCIS Repository in die
Unternehmensarchitektur ein?
4. Anwendungsbeispiele aus dem Umfeld Produktion und Logistik

17. 17© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH
Wie ordnet sich eine EPCIS Repository in die Unternehmensarchitektur ein?
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung
Das EPCIS Repository dient der Speicherung und Bereitstellung der Eventdaten. Es stellt einen Service von
Fremdanwendungen zur Verfügung, die Anfragen an das Repository senden.
Folgende Methoden werden dabei angeboten:
 Poll
Abfrage von Events mit bestimmten Eigenschaften mit synchroner Antwort
 Subscribe
Ein Abonnement auf Events mit bestimmten Eigenschaften mit asynchroner Antwort
Zum Beispiel: Methode Poll Object Event
Abfrage mit BehälterID (eindeutige Behälternummer mit Serialnummer eines RTI VDA5501) des letzten Events.
Als Antwort erhalten wir den Zeitpunkt und den Ort des Behälters, an dem er zuletzt erfasst wurde.

18. 18© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung
Wie ordnet sich eine EPCIS Repository in die Unternehmensarchitektur ein?

19. Agenda
© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 19
1. Einordnung und Hintergrund des Themas
2. Die Merkmale und Inhalte eines EPCIS Telegramms mit Beispielen
3. Architektur: Wie ordnet sich eine EPCIS Repository in die
Unternehmensarchitektur ein?
4. Anwendungsbeispiele aus dem Umfeld Produktion und Logistik

20. 20© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH
Anwendungsbeispiele aus dem Umfeld Produktion und Logistik
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung
Type: Transaction Event
Inhalt: KLT > Bestellung
Quelle: Komm. Platz
Type: Aggregation Event
Inhalt: Produkt > KLT
Quelle: Produktionsort
Verpacken Kommissionieren Verpacken Verladen Transport Vereinnahmen
Type: Aggregation Event
Inhalt: Palette > LKW
Quelle: Verladerampe
Type: Object Event
Inhalt: LKW angekommen
Quelle: Gate am Zielwerk
Type: Aggregation Event
Inhalt: KLT > Palette
Quelle: Packstation
Type: Object Event
Inhalt: LKW verlässt Location
Quelle: Gate Werksausfahrt

21. 21© 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH
Anwendungsbeispiele aus dem Umfeld Produktion und Logistik
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung
Type: Object Event
Inhalt: Palette angekommen
Quelle: Wareneingangsgate
Type: Aggregation Event
Inhalt: LKW > Palette
Quelle: Wareneingangsgate
Vereinnahmen Transportieren Auspacken Einlagern Transport
Bestückung
Supermarkt
Type: Object Event
Inhalt: KLT > Lagerplatz
Quelle: Stapler Reader
Type: Object Event
Inhalt: KLT in Supermarkt
Quelle: Reader am Regal
Type: Aggregation Event
Inhalt: Palette > KLT
Quelle: Auspackstation
Type: Object Event
Inhalt: KLT auf Milkrun
Quelle: MDE Milkrunfahrzeug

22. © 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 22

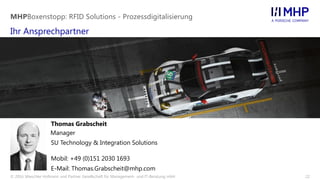

Ihr Ansprechpartner
MHPBoxenstopp: RFID Solutions - Prozessdigitalisierung
Thomas Grabscheit
Manager
SU Technology & Integration Solutions
Mobil: +49 (0)151 2030 1693
E-Mail: Thomas.Grabscheit@mhp.com

23. © 2016 Mieschke Hofmann und Partner Gesellschaft für Management- und IT-Beratung mbH 23
MHPBoxenstopp
Global VAT
Management
MHPTimetable 2016
Weitere Infos
www.mhp.com/
events
Mit nur einem “Klick” zur MHPBoxenstopp Anmeldung
Haben Sie einen MHPBoxenstopp verpasst? Kein Problem - in unserem MHP YouTube-Channel und auf unserem SlideShare
Profil finden Sie alle vergangenen Websessions:
Mitschnitte und Videos im Channel: Präsentationsunterlagen:
http://www.youtube.com/MHPProzesslieferant http://de.slideshare.net/MHPInsights
MHPBoxenstopp
Der SAP Solution
Manager 7.2 - II
MHPBoxenstopp
Datenqualität &
Digitalisierung
MHPBoxenstopp
Tools & Techniken
bei Predictive
Analytics
MHPBoxenstopp
Umsteigen nach
HANA!
13-14 Uhr | 18.10.16 11-12 Uhr | 25.10.16 13-14 Uhr | 08.11.16 11-12 Uhr | 15.11.16 11-12 Uhr | 22.11.16
