Das Dokument bietet eine umfassende Analyse von Heizsystemen, Raumtemperaturen und Möglichkeiten zur Einsparung von Heizkosten in verschiedenen Bereichen. Es werden verschiedene Maßnahmen zur Verbesserung der Energieeffizienz vorgestellt, darunter technische Lösungen, Verhaltensänderungen und Arbeitsplatzgestaltungen. Ziel ist es, die Heizenergie zu optimieren und Kosten sowie Emissionen zu reduzieren.

1. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
1
Heizung.

2. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
2

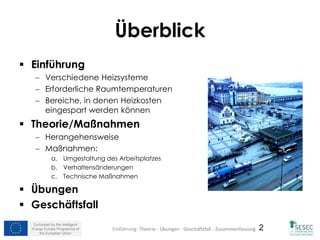

Überblick
 Einführung
 Verschiedene Heizsysteme
 Erforderliche Raumtemperaturen
 Bereiche, in denen Heizkosten
eingespart werden können
 Theorie/Maßnahmen
 Herangehensweise
 Maßnahmen:
a. Umgestaltung des Arbeitsplatzes
b. Verhaltensänderungen
c. Technische Maßnahmen
 Übungen
 Geschäftsfall
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

3. Co-funded by the Intelligent
Energy Europe Programme of
the European Union

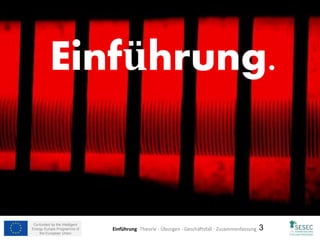

3Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

4. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
4

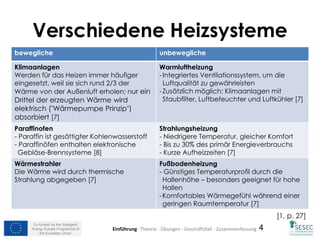

Verschiedene Heizsysteme
bewegliche unbewegliche
Klimaanlagen
Werden für das Heizen immer häufiger
eingesetzt, weil sie sich rund 2/3 der
Wärme von der Außenluft erholen; nur ein
Drittel der erzeugten Wärme wird
elektrisch ("Wärmepumpe Prinzip")
absorbiert [7]
Warmluftheizung
-Integriertes Ventilationssystem, um die
Luftqualität zu gewährleisten
-Zusätzlich möglich: Klimaanlagen mit
Staubfilter, Luftbefeuchter und Luftkühler [7]
Paraffinofen
- Paraffin ist gesättigter Kohlenwasserstoff
- Paraffinöfen enthalten elektronische
Gebläse-Brennsysteme [8]
Strahlungsheizung
- Niedrigere Temperatur, gleicher Komfort
- Bis zu 30% des primär Energieverbrauchs
- Kurze Aufheizzeiten [7]
Wärmestrahler
Die Wärme wird durch thermische
Strahlung abgegeben [7]
Fußbodenheizung
- Günstiges Temperaturprofil durch die
Hallenhöhe – besonders geeignet für hohe
Hallen
-Komfortables Wärmegefühl während einer
geringen Raumtemperatur [7]
[1, p. 27]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

5. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
5
Erforderliche Raumtemperaturen
nach DIN/ASR
Raumnutzung/ Tätigkeit DIN 12831 ASR6
Fertigungs- und
Werkstatträume (schwere
körperliche Arbeit)
15 °C 12 °C
Ausstellungshallen/
Nicht überwiegend
sitzende Arbeit
15 °C 17 °C
Sitzende Tätigkeiten 20 °C 19 °C
[1, p. 25]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

6. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
6

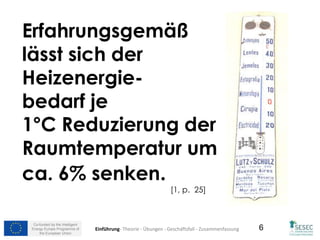

Erfahrungsgemäß
lässt sich der
Heizenergie-
bedarf je
1°C Reduzierung der
Raumtemperatur um
ca. 6% senken.
[1, p. 25]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

7. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
7

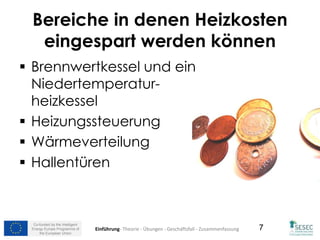

Bereiche in denen Heizkosten
eingespart werden können
 Brennwertkessel und ein
Niedertemperatur-
heizkessel
 Heizungssteuerung
 Wärmeverteilung
 Hallentüren
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

8. Co-funded by the Intelligent
Energy Europe Programme of
the European Union

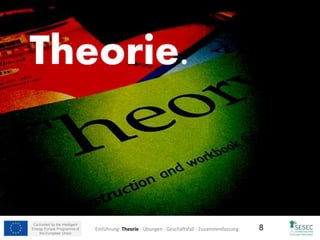

8Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

9. Co-funded by the Intelligent
Energy Europe Programme of
the European Union

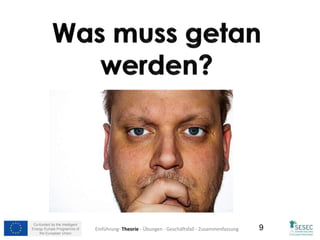

9Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

10. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
10

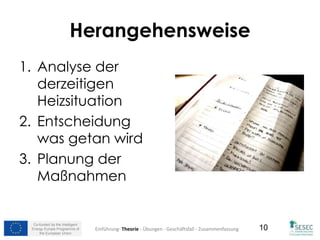

Herangehensweise
1. Analyse der
derzeitigen
Heizsituation
2. Entscheidung
was getan wird
3. Planung der
Maßnahmen
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

11. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
11
a. Umgestaltung der
Arbeitsplätze
b. Verhaltensänderungen
c. Technische
Maßnahmen
Maßnahmen
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

12. Co-funded by the Intelligent
Energy Europe Programme of
the European Union

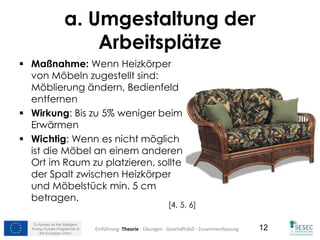

12
a. Umgestaltung der
Arbeitsplätze
 Maßnahme: Wenn Heizkörper
von Möbeln zugestellt sind:
Möblierung ändern, Bedienfeld
entfernen
 Wirkung: Bis zu 5% weniger beim
Erwärmen
 Wichtig: Wenn es nicht möglich
ist die Möbel an einem anderen
Ort im Raum zu platzieren, sollte
der Spalt zwischen Heizkörper
und Möbelstück min. 5 cm
betragen.
[4, 5, 6]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

13. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
13

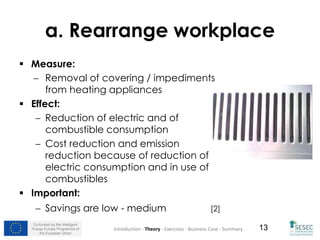

a. Rearrange workplace
 Measure:
 Removal of covering / impediments
from heating appliances
 Effect:
 Reduction of electric and of
combustible consumption
 Cost reduction and emission
reduction because of reduction of
electric consumption and in use of
combustibles
 Important:
 Savings are low - medium [2]
Introduction - Theory - Exercises - Business Case - Summary

14. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
14
 Maßnahme:
 Die Entfernung der Abdeckungen/
Hindernisse von Heizgeräten
 Wirkung:
 Verringerung des Stromverbrauchs und
dem Verbrauch an brennbaren Stoffe
 Kosten- und Emissionsreduzierung
aufgrund des verringerten
Stromverbrauchs und dem Einsatz
brennbarer Stoffe
 Wichtig:
 Einsparpotential gering bis mittel [2]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung
a. Umgestaltung der
Arbeitsplätze

15. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
15

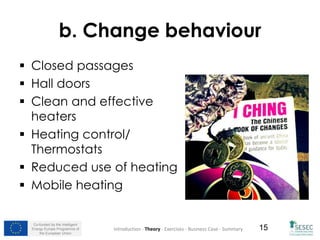

b. Change behaviour
 Closed passages
 Hall doors
 Clean and effective
heaters
 Heating control/
Thermostats
 Reduced use of heating
 Mobile heating
Introduction - Theory - Exercises - Business Case - Summary

16. Co-funded by the Intelligent
Energy Europe Programme of
the European Union

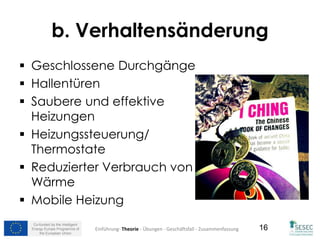

16
b. Verhaltensänderung
 Geschlossene Durchgänge
 Hallentüren
 Saubere und effektive
Heizungen
 Heizungssteuerung/
Thermostate
 Reduzierter Verbrauch von
Wärme
 Mobile Heizung
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

17. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
17
Geschlossene Durchgänge
 Maßnahme:
 Sicherstellung von geschlossenen Durchgängen
zwischen akklimatisierten und nicht akklimatisierten
Bereichen.
 Wirkung:
 Reduzierung des elektrischen und thermischen
Verbrauchs
 Kosten- und Emissionsreduzierung aufgrund des
verringerten Stromverbrauchs und dem Einsatz
brennbarer Stoffe
 Wichtig:
 Einsparungen sind variabel (jede
Innenraummaschine ist speziell für ihren Bereich
entwickelt, wenn mehrere Bereiche hinzugefügt
werden wird es schwierig komfortabel zu
kühlen/heizen). [2]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

18. Co-funded by the Intelligent
Energy Europe Programme of
the European Union

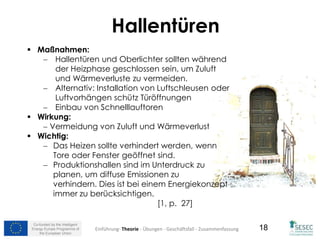

18
 Maßnahmen:
 Hallentüren und Oberlichter sollten während
der Heizphase geschlossen sein, um Zuluft
und Wärmeverluste zu vermeiden.
 Alternativ: Installation von Luftschleusen oder
Luftvorhängen schütz Türöffnungen
 Einbau von Schnelllauftoren
 Wirkung:
 Vermeidung von Zuluft und Wärmeverlust
 Wichtig:
 Das Heizen sollte verhindert werden, wenn
Tore oder Fenster geöffnet sind.
 Produktionshallen sind im Unterdruck zu
planen, um diffuse Emissionen zu
verhindern. Dies ist bei einem Energiekonzept
immer zu berücksichtigen.
[1, p. 27]
Hallentüren
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

19. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
19

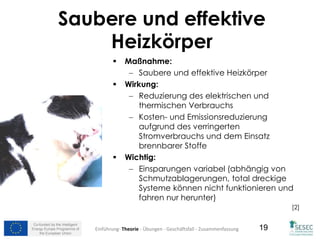

Saubere und effektive
Heizkörper
 Maßnahme:
 Saubere und effektive Heizkörper
 Wirkung:
 Reduzierung des elektrischen und
thermischen Verbrauchs
 Kosten- und Emissionsreduzierung
aufgrund des verringerten
Stromverbrauchs und dem Einsatz
brennbarer Stoffe
 Wichtig:
 Einsparungen variabel (abhängig von
Schmutzablagerungen, total dreckige
Systeme können nicht funktionieren und
fahren nur herunter)
[2]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

20. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
20
Heizungsregelung und
Thermostate
 Maßnahmen:
 Regelung des Thermostats auf den Mindestkomfort (20ºC im Winter und
25ºC im Sommer) - auch auf Folie 5
 Installation effizienter Thermostate mit einer wetterabhängigen Steuerung,
um die Akklimatisation im Bezug auf die Außentemperatur zu regulieren.
 Wärmeverbraucher sollten mit Thermostatventilen ausgestattet werden,
um eine genaue Steuerung der Raumtemperatur zu schaffen.
 Verwendung von hocheffizienten Umwälzpumpen mit
Druckdifferenzregulierung, einem Synchronmotor und einem
Permanentmagneten Rotor
 Wirkung:
 Reduzierung des elektrischen und thermischen Verbrauchs
 Kosten- und Emissionsreduzierung
 Geringer Wärmeverlust, hohe Effizienz von Brennsystemen
 Genaue Kontrolle der Raumtemperatur
 Wichtig:
 Einsparungen variabel (abhängig von der Ausgangstemperatur und der
Isolierungsqualität)
 Vergleich des hydraulischen Widerstands / der maximalen
Durchflussleistung des Wärmeverbrauchers (hydraulischer Abgleich)
[1, p. 26; 2]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

21. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
21

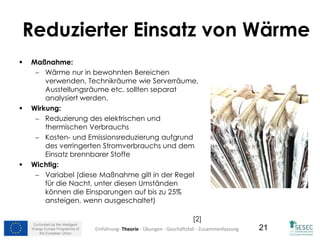

Reduzierter Einsatz von Wärme
 Maßnahme:
 Wärme nur in bewohnten Bereichen
verwenden, Technikräume wie Serverräume,
Ausstellungsräume etc. sollten separat
analysiert werden.
 Wirkung:
 Reduzierung des elektrischen und
thermischen Verbrauchs
 Kosten- und Emissionsreduzierung aufgrund
des verringerten Stromverbrauchs und dem
Einsatz brennbarer Stoffe
 Wichtig:
 Variabel (diese Maßnahme gilt in der Regel
für die Nacht, unter diesen Umständen
können die Einsparungen auf bis zu 25%
ansteigen, wenn ausgeschaltet)
[2]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

22. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
22
Mobile Heizung
 Maßnahme:
 Verwendung von mobilen Heizgeräten
wann immer möglich
 Verfügbar als Dampf / Kondensat-
Systeme, Kompressoren, Vakuumturbinen
 Wirkung:
 Reduzierung des elektrischen und
thermischen Verbrauchs
 Kosten- und Emissionsreduzierung
aufgrund des verringerten
Stromverbrauchs und dem Einsatz
brennbarer Stoffe
 Wichtig:
 Einsparungen 10-15%
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

23. Co-funded by the Intelligent
Energy Europe Programme of
the European Union

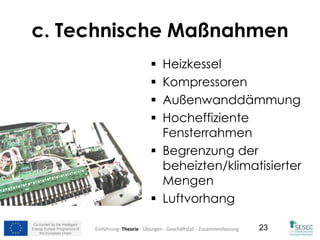

23
c. Technische Maßnahmen
 Heizkessel
 Kompressoren
 Außenwanddämmung
 Hocheffiziente
Fensterrahmen
 Begrenzung der
beheizten/klimatisierter
Mengen
 Luftvorhang
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

24. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
24

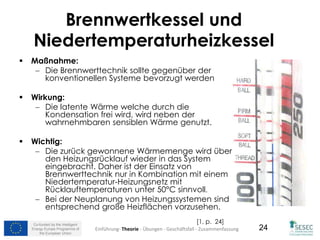

Brennwertkessel und
Niedertemperaturheizkessel
 Maßnahme:
 Die Brennwerttechnik sollte gegenüber der
konventionellen Systeme bevorzugt werden
 Wirkung:
 Die latente Wärme welche durch die
Kondensation frei wird, wird neben der
wahrnehmbaren sensiblen Wärme genutzt.
 Wichtig:
 Die zurück gewonnene Wärmemenge wird über
den Heizungsrücklauf wieder in das System
eingebracht. Daher ist der Einsatz von
Brennwerttechnik nur in Kombination mit einem
Niedertemperatur-Heizungsnetz mit
Rücklauftemperaturen unter 50°C sinnvoll.
 Bei der Neuplanung von Heizungssystemen sind
entsprechend große Heizflächen vorzusehen.
[1, p. 24]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

25. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
25

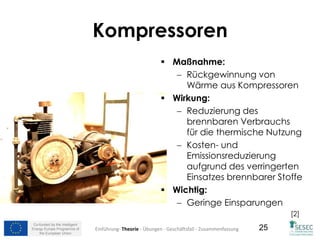

Kompressoren
 Maßnahme:
 Rückgewinnung von
Wärme aus Kompressoren
 Wirkung:
 Reduzierung des
brennbaren Verbrauchs
für die thermische Nutzung
 Kosten- und
Emissionsreduzierung
aufgrund des verringerten
Einsatzes brennbarer Stoffe
 Wichtig:
 Geringe Einsparungen
[2]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

26. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
26
Außenwanddämmung
 Maßnahme:
 Außenwanddämmung
 Effekt:
 Reduzierung des elektrischen
und thermischen Verbrauchs
 Kosten- und
Emissionsreduzierung aufgrund
des reduzierten elektrischen
und thermischen Verbrauchs
 Wichtig:
 Mittlere Einsparungen [2]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

27. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
27

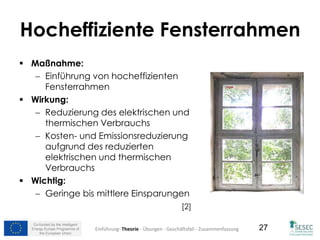

Hocheffiziente Fensterrahmen
 Maßnahme:
 Einführung von hocheffizienten
Fensterrahmen
 Wirkung:
 Reduzierung des elektrischen und
thermischen Verbrauchs
 Kosten- und Emissionsreduzierung
aufgrund des reduzierten
elektrischen und thermischen
Verbrauchs
 Wichtig:
 Geringe bis mittlere Einsparungen
[2]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

28. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
28
Begrenzung des
beheizten/klimatisierten Volumens
 Maßnahme:
 Begrenzung der
beheizten/klimatisierten Volumens (es
kann ausreichen ein Nylonblatt
auszulegen)
 Wirkung:
 Reduzierung des elektrischen und
thermischen Verbrauchs
 Kosten- und Emissionsreduzierung
aufgrund des reduzierten elektrischen
und thermischen Verbrauchs
 Wichtig:
 Geringe bis mittlere Einsparungen
[2]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

29. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
29

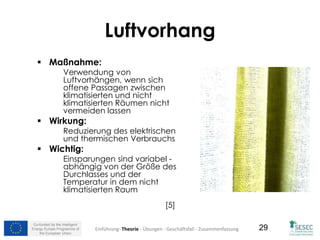

Luftvorhang
 Maßnahme:
Verwendung von
Luftvorhängen, wenn sich
offene Passagen zwischen
klimatisierten und nicht
klimatisierten Räumen nicht
vermeiden lassen
 Wirkung:
Reduzierung des elektrischen
und thermischen Verbrauchs
 Wichtig:
Einsparungen sind variabel -
abhängig von der Größe des
Durchlasses und der
Temperatur in dem nicht
klimatisierten Raum
[5]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

30. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
30
Übungen.
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

31. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
31

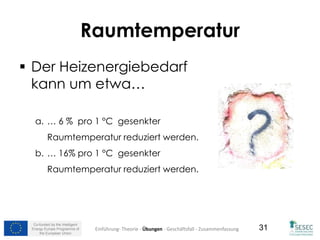

Raumtemperatur
 Der Heizenergiebedarf
kann um etwa…
a. … 6 % pro 1 °C gesenkter
Raumtemperatur reduziert werden.
b. … 16% pro 1 °C gesenkter
Raumtemperatur reduziert werden.
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

32. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
32
Raumtemperatur
 Der Heizenergiebedarf
kann um etwa…
a. … 6 % pro 1 °C gesenkter
Raumtemperatur reduziert werden.
b. … 16% pro 1 °C gesenkter
Raumtemperatur reduziert werden.
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

33. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
33
Brennwertkessel und ein
Niedertemperaturheizkessel
 Unter welchen Umständen ist
die Nutzung eines
Brennwertkessels nur sinnvoll?
a. Wenn die Raumtemperatur unter 25 °C
beträgt.
b. In Kombination mit einem
Niedertemperaturwärmenetz, welches
eine Rücklauftemperaturen von unter 50
Grad hat.
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

34. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
34
Brennwertkessel und ein
Niedertemperaturheizkessel
 Unter welchen Umständen ist
die Nutzung eines
Brennwertkessels nur sinnvoll?
a. Wenn die Raumtemperatur unter 25 °C
beträgt.
b. In Kombination mit einem
Niedertemperaturwärmenetz, welches
eine Rücklauftemperaturen von unter 50
°C hat.
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

35. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
35

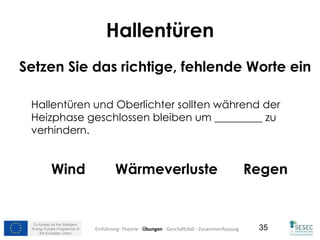

Hallentüren
Setzen Sie das richtige, fehlende Worte ein
Hallentüren und Oberlichter sollten während der
Heizphase geschlossen bleiben um _________ zu
verhindern.
Wind Wärmeverluste Regen
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

36. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
36
Hallentüren
Setzen Sie das richtige, fehlende Worte ein
Hallentüren und Oberlichter sollten während der
Heizphase geschlossen bleiben um _________ zu
verhindern.
Wind Wärmeverluste Regen
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

37. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
37
Geschäftsfall.
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

38. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
38

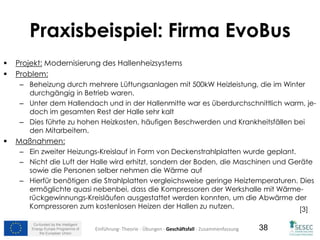

 Projekt: Modernisierung des Hallenheizsystems
 Problem:
– Beheizung durch mehrere Lüftungsanlagen mit 500kW Heizleistung, die im Winter
durchgängig in Betrieb waren.
– Unter dem Hallendach und in der Hallenmitte war es überdurchschnittlich warm, je-
doch im gesamten Rest der Halle sehr kalt
– Dies führte zu hohen Heizkosten, häufigen Beschwerden und Krankheitsfällen bei
den Mitarbeitern.
 Maßnahmen:
– Ein zweiter Heizungs-Kreislauf in Form von Deckenstrahlplatten wurde geplant.
– Nicht die Luft der Halle wird erhitzt, sondern der Boden, die Maschinen und Geräte
sowie die Personen selber nehmen die Wärme auf
– Hierfür benötigen die Strahlplatten vergleichsweise geringe Heiztemperaturen. Dies
ermöglichte quasi nebenbei, dass die Kompressoren der Werkshalle mit Wärme-
rückgewinnungs-Kreisläufen ausgestattet werden konnten, um die Abwärme der
Kompressoren zum kostenlosen Heizen der Hallen zu nutzen. [3]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung
Praxisbeispiel: Firma EvoBus

39. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
39

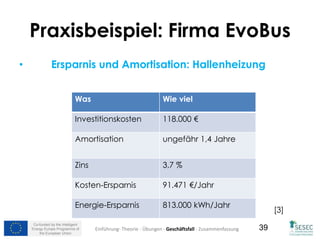

• Ersparnis und Amortisation: Hallenheizung
Was Wie viel
Investitionskosten 118.000 €
Amortisation ungefähr 1,4 Jahre
Zins 3,7 %
Kosten-Ersparnis 91.471 €/Jahr
Energie-Ersparnis 813.000 kWh/Jahr
[3]
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung
Praxisbeispiel: Firma EvoBus

40. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
40
Wiederholung.
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

41. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
41

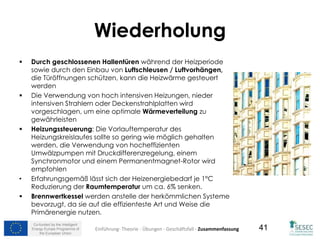

Wiederholung
 Durch geschlossenen Hallentüren während der Heizperiode
sowie durch den Einbau von Luftschleusen / Luftvorhängen,
die Türöffnungen schützen, kann die Heizwärme gesteuert
werden
 Die Verwendung von hoch intensiven Heizungen, nieder
intensiven Strahlern oder Deckenstrahlplatten wird
vorgeschlagen, um eine optimale Wärmeverteilung zu
gewährleisten
 Heizungssteuerung: Die Vorlauftemperatur des
Heizungskreislaufes sollte so gering wie möglich gehalten
werden, die Verwendung von hocheffizienten
Umwälzpumpen mit Druckdifferenzregelung, einem
Synchronmotor und einem Permanentmagnet-Rotor wird
empfohlen
• Erfahrungsgemäß lässt sich der Heizenergiebedarf je 1°C
Reduzierung der Raumtemperatur um ca. 6% senken.
 Brennwertkessel werden anstelle der herkömmlichen Systeme
bevorzugt, da sie auf die effizienteste Art und Weise die
Primärenergie nutzen.
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

42. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
42

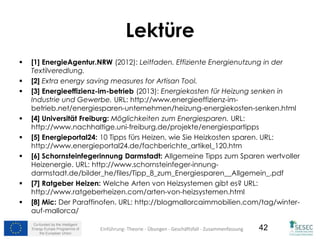

Lektüre
 [1] EnergieAgentur.NRW (2012): Leitfaden. Effiziente Energienutzung in der
Textilveredlung.
 [2] Extra energy saving measures for Artisan Tool.
 [3] Energieeffizienz-im-betrieb (2013): Energiekosten für Heizung senken in
Industrie und Gewerbe. URL: http://www.energieeffizienz-im-
betrieb.net/energiesparen-unternehmen/heizung-energiekosten-senken.html
 [4] Universität Freiburg: Möglichkeiten zum Energiesparen. URL:
http://www.nachhaltige.uni-freiburg.de/projekte/energiespartipps
 [5] Energieportal24: 10 Tipps fürs Heizen, wie Sie Heizkosten sparen. URL:
http://www.energieportal24.de/fachberichte_artikel_120.htm
 [6] Schornsteinfegerinnung Darmstadt: Allgemeine Tipps zum Sparen wertvoller
Heizenergie. URL: http://www.schornsteinfeger-innung-
darmstadt.de/bilder_he/files/Tipp_8_zum_Energiesparen__Allgemein_.pdf
 [7] Ratgeber Heizen: Welche Arten von Heizsystemen gibt es? URL:
http://www.ratgeberheizen.com/arten-von-heizsystemen.html
 [8] Mic: Der Paraffinofen. URL: http://blogmallorcaimmobilien.com/tag/winter-
auf-mallorca/
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

43. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
43
Bilder -1
 Folie 1 – Images_of_Money: Heating a House – URI:
http://www.flickr.com/photos/59937401@N07/5857335756/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 2 – arodseth: Overview – URI:
http://www.flickr.com/photos/alexander256/2259232020/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Folie 3 – adriagarcia: Heater @ Home – URI:
http://www.flickr.com/photos/adriagarcia/2163083676/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Folie 6 – Juan Manuel: Old wall thermometer – URI:
http://www.flickr.com/photos/23920588@N08/2783512454/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 7 – Christine Roth: All Kinds of Money – URI:
http://www.flickr.com/photos/socialspice/5713714866/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 8 – Aprilyn Podd: Theory Books – URI:
http://www.flickr.com/photos/apodd/5064813896/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Folie 9 – Dennis Skley: *grübel* – URI:
http://www.flickr.com/photos/dskley/8627475625/sizes/z/in/photostream/ License: CC BY-ND 2.0
(http://creativecommons.org/licenses/by-nd/2.0/legalcode)
 Folie 10 – Jahel Aheram: To-Do List – URI:
http://www.flickr.com/photos/aheram/409863531/sizes/m/in/photostream/ License: CC BY-ND 2.0
(http://creativecommons.org/licenses/by-nd/2.0/legalcode)
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

44. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
44
Bilder -2
 Folie 11 – Peter Kaminski: STOP ALL WAY – URI:
http://www.flickr.com/photos/peterkaminski/1510724/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 12 – Wicker Paradise: Rattan Furniture Loveseat: Tigre Bay Rattan Loveseat – Loveseats & Sofas ...
http://wicker.tw/JeGZDt – URI: http://www.flickr.com/photos/wicker-
furniture/8151714130/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 13 – Clive Darra: heating & ventilation – URI: http://www.flickr.com/photos/osde-
info/2230430378/sizes/m/in/photostream/ License: CC BY-SA 2.0 (http://creativecommons.org/licenses/by-
sa/2.0/legalcode)
 Folie 14 – Nikki L.: the Book of Changes – URI:
http://www.flickr.com/photos/22865921@N07/2491761454/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 15 – Bryan Mills: Closed Sign in Yellowstone – URI:
http://www.flickr.com/photos/32485328@N00/7175133946/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 16 – stanzebla: Porte du paradis Giverville – URI:
http://www.flickr.com/photos/stanzebla/10615543745/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Folie 17 – Aaron Jacobs: Cleaning I – URI:
http://www.flickr.com/photos/aaronjacobs/100064459/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Folie 18 – Antonio Silveira: My old thermostat and Nest – URI:
http://www.flickr.com/photos/acarlos1000/6727030891/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

45. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
45
Bilder -3
 Folie 19 – Kate Ter Haar: The Heat is On – URI:
http://www.flickr.com/photos/katerha/8117199498/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 20 – John Anes: Fire Pit – URI:
http://www.flickr.com/photos/johnanes/8622876294/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Folie 21 – Niels Heidenreich: Inside the Yamaha SY77: Perspective, Right – URI:
http://www.flickr.com/photos/schoschie/2258101097/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Folie 22 – Dvortygirl: Candy thermometer detail – URI:
http://www.flickr.com/photos/dvortygirl/3090162692/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Folie 23 – Chris Bartle: Air compressor – URI:
http://www.flickr.com/photos/13963375@N00/3388455135/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 24 - Son of Groucho: Wall – URI:
http://www.flickr.com/photos/sonofgroucho/2233679465/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 25 – onnola: Wasserschloss Quilow (1575) - Fenster – URI:
http://www.flickr.com/photos/30845644@N04/8111916376/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Folie 26 – hKIbOhNe: DSC07187 – URI:
http://www.flickr.com/photos/14594627@N00/474462406/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
45Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung

46. Co-funded by the Intelligent
Energy Europe Programme of
the European Union
46
Bilder -4
 Folie 27 – mikemccaffrey: IMG_2575 Green Curtain – URI:
http://www.flickr.com/photos/mccaffry/5318674611/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 28 – Florian Simeth: Arbeiten von zu Hause mit dem Laptop – URI:
http://www.flickr.com/photos/hangout-lifestyle/5865980513/sizes/o/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 29, 31 – Bilal Kamoon: Question Mark Graffiti – URI: http://www.flickr.com/photos/bilal-
kamoon/6835060992/sizes/m/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 30, 32 – Photocapy: ! – URI:
http://www.flickr.com/photos/photocapy/3834784192/sizes/m/in/photostream/ License: CC BY-SA 2.0
(http://creativecommons.org/licenses/by-sa/2.0/legalcode)
 Folie 35 – Son of Groucho: Not Our Guide – URI:
http://www.flickr.com/photos/sonofgroucho/3855487710/sizes/z/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 38 – Kutchala Sutchi: Repetition, 23.03.'10, Abidjan-Yopougon (4640) – URI:
http://www.flickr.com/photos/kutchala/4469943694/sizes/o/in/photostream/ License: CC BY 2.0
(http://creativecommons.org/licenses/by/2.0/legalcode)
 Folie 39 – evoo73: Windows – URI: http://www.flickr.com/photos/evoo73/3702164848/sizes/m/in/photolist-
6D9yCq-6vRS9w-92UgLg-bBKKcC-83Z1LS-92D1wh-8Lp4DZ-9eFpNm-85cqDq-44D8GC-NVZY-8mUXHM-dRVtGQ-
8Sjmt9-8JHTXm-4smbxn-9T2Fmc-5uHqK6-8SgeHc-8SgeMv-8SgeRT-9Hdiuh-9Hdiy1-5x46B-xZsfi-6wej7A-3bYyF6-
79FaT9-7x2qhZ-a2nVe-dG6o3i-8VLmtq-4uvVap-ueCfx-egoGtL-bvxMTN-dYKBiv-dYRiLU-dYGVKk-dYKwmn-
dXXG7B-dYtuTp-dYvwCv-4oVuHB-eBhcr-75KwuU-8WJ5td-8WJ5DW-akG62P-69MYKT-7GhAZZ/ License: CC BY
2.0 (http://creativecommons.org/licenses/by/2.0/legalcode)
46Einführung- Theorie - Übungen - Geschäftsfall - Zusammenfassung
