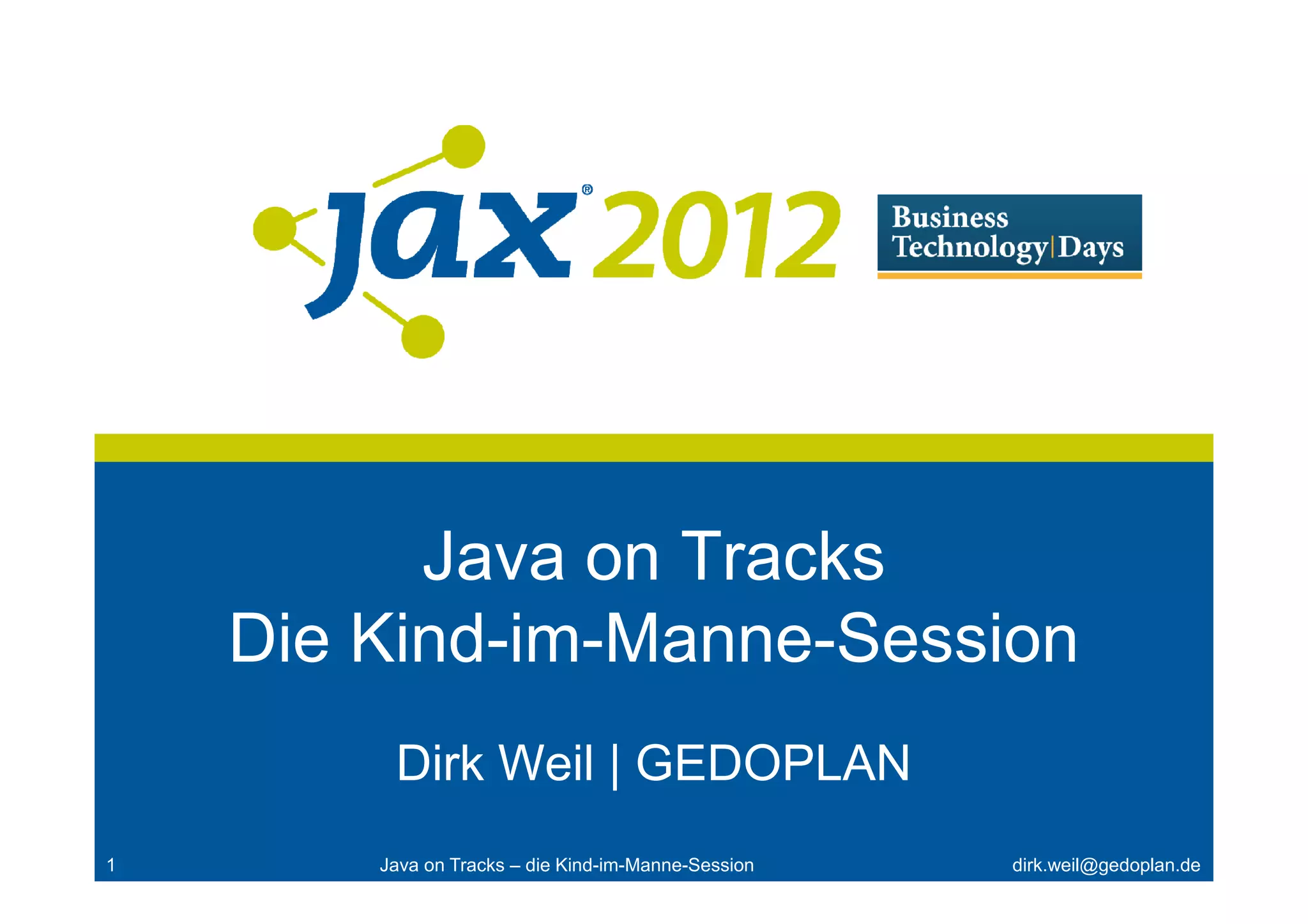

Java on Tracks
    Die Kind-im-Manne-Session
         Dirk Weil | GEDOPLAN
1       Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Dirk Weil
    • GEDOPLAN GmbH, Bielefeld
    • Java EE seit 1998
    • Konzeption und
      Realisierung
    • Vorträge
    • Seminare
    • Veröffentlichungen

2          Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Die Ausgangslage
                  Job




                                                 Keller

3   Java on Tracks – die Kind-im-Manne-Session        dirk.weil@gedoplan.de
V5T11
    • Visual Train Control

    • VT 11.5




                   http://commons.wikimedia.org/wiki/

4           Java on Tracks – die Kind-im-Manne-Session               dirk.weil@gedoplan.de
Aufgaben von V5T11
    • Visualisierung des Gleisplans.
    • Anzeige von Gleisbelegungen.
    • Reservieren und Freigeben von
      Fahrstraßen inklusive der dazu nötigen
      Weichen- und Signalstellungen.

    • Keine Automatisierung des
      Fahrbetriebs!
5           Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Mehrzugsteuerung Selectrix
    • Keine getrennten Stromkreise
    • Loks enthalten
      Decoder
    • erhalten Befehle
      über die Gleisspannung
      – Geschwindigkeit, Richtung
      – Licht
      – Horn
      –…
6           Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Mehrzugsteuerung Selectrix
    • Zentrale
      – Gleisspannung
      – SX-Bus
    • Funktionsdecoder
      – Steuerung von Weichen, Signalen
    • Besetztmelder
      – Überwachung von Gleisen
    • Interface
      – Konverter SX-Bus                       serielle Schnittstelle
7           Java on Tracks – die Kind-im-Manne-Session          dirk.weil@gedoplan.de
Systemaufbau




8   Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Wer hat's erfunden?




    GEDOPLAN Code Camp 2012
9           Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Selectrix Connector
     • Anbindung des Selectrix-Systems
     • Bidirektionaler Connector nach JCA 1.6
     • Outbound: Setzen und Abfragen von
       einzelnen Adressen
       – setValue(12, 0b01001110)
                                                          Geschwindigkeitsstufe 14
                                                          vorwärts
                                                          Licht an
                                                          Horn aus

10           Java on Tracks – die Kind-im-Manne-Session                   dirk.weil@gedoplan.de
Selectrix Connector
     • Inbound: Melden von
       Zustandsänderungen
       – SelectrixMessage(90, 0b00100000)
                                                             …

                                                         Gleis 11
                                                         Gleis 12
                                                         Gleis 1
                                                         …




11          Java on Tracks – die Kind-im-Manne-Session        dirk.weil@gedoplan.de
Selectrix Connector
     • Zugriff auf serielle und parallele
       Schnittstellen
       – commapi 2.0: uralt, stagniert
       – rxtx: GNU-Implementierung, derzeit auf
         cloudhopper.com zu finden
       – Java Communications 3.0: Oracle hat
         den Faden wieder aufgenommen; derzeit
         keine Windows-Implementierung

12            Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Betriebssteuerung
     • Geschäftslogik
       – Objektrepräsentation der Modellbahn
         (Loks, Weichen, Signale, Gleisabschnitte)
       – Objektrepräsentation der MZS (Zentrale,
         Funktionsdecoder, Besetztmelder)
       – Bidirektionale Synchronisation mit der MZS
       – Initialisierung aus XML-Konfig.-Datei
       – geplant: Speicherung des
         Systemzustandes in einer DB
13           Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Betriebssteuerung
                                             Selectrix
                                            Connector


                                            Steuerung




                                                                              Messaging/Events
     API (setValue)
                  )




                                             Funktions-            Besetzt-
                          Lok
                           Lok                decoder              melder


                                            Weiche                   Gleis



                                                    Signal



14                    Java on Tracks – die Kind-im-Manne-Session              dirk.weil@gedoplan.de
Betriebssteuerung
     • Systemzustand:
       @ApplicationScoped CDI Bean
       @ApplicationScoped
       public class SteuerungProducer
       {
         @Produces @ApplicationScoped
         private Steuerung                               steuerung;

         @PostConstruct
         private void init()
         {
           this.steuerung = XmlConverter.fromXml(Steuerung.class, …);
           …
         }


15              Java on Tracks – die Kind-im-Manne-Session            dirk.weil@gedoplan.de
Betriebssteuerung
     • Fahrstraßensteuerung
       – Reservieren von Fahrstraßen
         = Stellen benötigter Weichen und Signale
       – Kollisionskontrolle




16           Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Betriebssteuerung
     • Serviceangebot für Clients


                                Model (JSF)
             EJB (Remote)




                                                                     REST WS
                                      Steuerung



                                       Besetzt-         Funktions-
                             Lok
                              Lok      melder            decoder



                                      Weiche               Gleis




                                               Signal




17           Java on Tracks – die Kind-im-Manne-Session                        dirk.weil@gedoplan.de
Stellwerk
     •   Visualisierung des Gleisplans
     •   Stellen von Weichen und Signalen
     •   Reservieren von Fahrstraßen
     •   Anzeige von Gleisbelegungen




18             Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Stellwerk




19   Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Stellwerk
     • Ansatz im Code Camp
       – Gleisplan als SVG
       – Darstellung der Zustände per Transfor-
         mation des Objektmodells hinter der Grafik
       – Listener-Registrierung auf Grafikelementen
         für User-Aktionen
     • Vielversprechend
     • Aus Zeitgründen nicht realisiert
20           Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Remote Control
     • Mobile Variante eines
       "Walk Around Controllers"
       – Auswahl einer Lok
       – Steuerung von
         Geschwindigkeit, Licht etc.




21            Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
Demo




22   Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
23   Java on Tracks – die Kind-im-Manne-Session   dirk.weil@gedoplan.de
