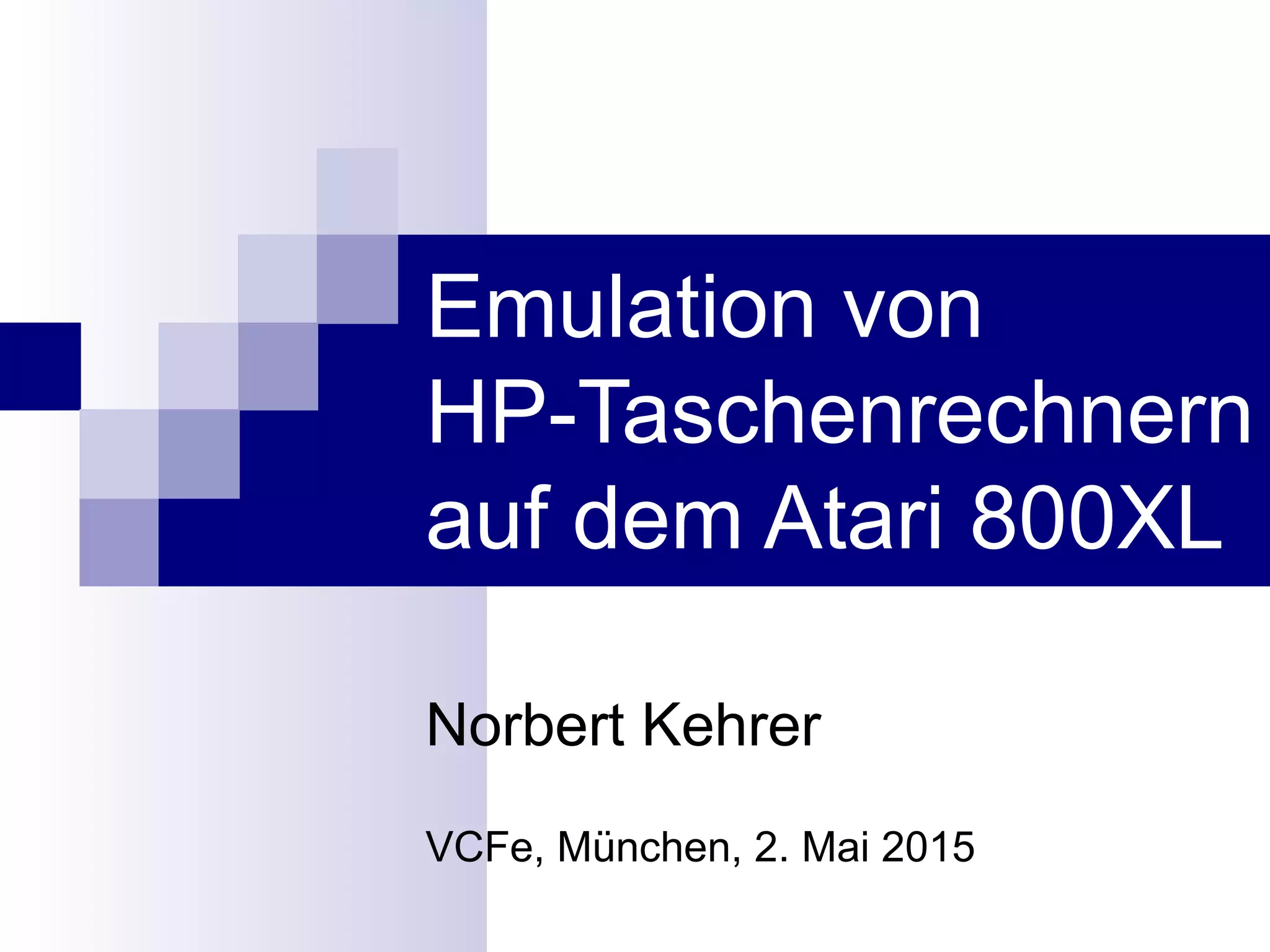

Emulation von
HP-Taschenrechnern
auf dem Atari 800XL
Norbert Kehrer
VCFe, München, 2. Mai 2015
Übersicht
 Hewlett-Packard-Qualität
 Klassische HP-Taschenrechner
 Hardware und Maschinensprache
 Taschenrechnersoftware
 Emulation auf alten Homecomputern
 Demo
 Hewlett-Packard-Qualität
 Klassische HP-Taschenrechner
 Hardware und Maschinensprache
 Taschenrechnersoftware
 Emulation auf alten Homecomputern
 Demo
HP-Taschenrechner emulieren
HP stand für Spitzenqualität bei
Taschenrechnern
 Vorreiter bei wissenschaftlichen und
Finanztaschenrechnern
 Sehr gute Verarbeitung
 Hochwertige Rechenroutinen
 Ausgezeichnete Dokumentation
 Hochpreisig
HP-Taschenrechner emulieren
 Hewlett-Packard-Qualität
 Klassische HP-Taschenrechner
 Hardware und Maschinensprache
 Taschenrechnersoftware
 Emulation auf alten Homecomputern
 Demo
Der HP-35 war der erste für die
Technikerhemdtasche (1972)
Der HP-80 war der erste für die
Buchhalterhemdtasche (1973)
Der HP-45 hat mehr Techniker-
funktionen und Stoppuhr (1973)
Der HP-55 war ein
Programmierbarer (1975)
HP-Taschenrechner emulieren
 Hewlett-Packard-Qualität
 Klassische HP-Taschenrechner
 Hardware und Maschinensprache
 Taschenrechnersoftware
 Emulation auf alten Homecomputern
 Demo
Kompakter Hardwareaufbau
Register als wichtigste Speicher
Register sind in Felder
gegliedert
HP hat BCD-Fließkommazahlen
0 1
9 7 0 0 0 0 0 0 0 0 0 119,7
9 1
2 3 0 0 0 0 0 0 0 0 0 2-123
0 6
6 0 0 0 0 0 0 0 0 9 9 70,0066
Die CPU stellt einen passenden
Befehlssatz bereit
 Arithmetische Operationen (+, -, inc, dec)
 Transfer Speicher/Register  Register
 Laden von Konstanten in Register
 ROM-Bänke selektieren
 Sprünge und Unterprogrammaufrufe
 Tastenabfrage, Display ein/aus
 Sonstige
Feldselektoren für arithmetische
Operationen auf „Registerteile“
• M Mantissa
• MS Mantissa and Sign
• X Exponent
• XS Exponent Sign
• S (Mantissa) Sign
• P Nibble Nummer “P“
• W Word (ganzes Register)
• WP Nibbles 1 bis P
Beispiele für Befehle
 C + 1  C [XS]
 A + C  C [M]
 A EXCHANGE C [W]
 LOAD CONSTANT 8
 IF S1 # 1
 GO TO LNC9
 JSB NORMALIZE
 RETURN
HP-Taschenrechner emulieren
 Hewlett-Packard-Qualität
 Klassische HP-Taschenrechner
 Hardware und Maschinensprache
 Taschenrechnersoftware
 Emulation auf alten Homecomputern
 Demo
Software der HP-Rechner in
Patenten veröffentlicht
Oder: Chips „decappen“ und
ROM-Bereich ablesen
HP-Taschenrechner emulieren
 Hewlett-Packard-Qualität
 Klassische HP-Taschenrechner
 Hardware und Maschinensprache
 Taschenrechnersoftware
 Emulation auf alten Homecomputern
 Demo
Emulieren auf 8-Bit-Rechnern
ist ganz gut machbar
 Einfache Maschinensprache
 Keine zeitkritische Grafik
 Kleine Programm-ROMs
 Kleines RAM
 Open-Source-Emulatoren in C als Vorlage
(z.B. Nonpareil)
Register, Programm-ROM und
Interpreterschleife
 Hauptspeicherbereiche für
Register und Speicher
Programm-ROM
 Interpreter:
loop:
 op_code = rom[PC++]
 function_addr = address_table[op_code]
 jsr (function_addr)
 jmp loop
HP-Taschenrechner emulieren
 Hewlett-Packard-Qualität
 Klassische HP-Taschenrechner
 Hardware und Maschinensprache
 Taschenrechnersoftware
 Emulation auf alten Homecomputern
 Demo
Demo am Atari 800XL und am
Commodore 64
 1975, anstatt des HP-Rechners:
 Einlage am Sparbuch: EUR 300
 5% Zinsen
 Heute?
Danke !
http://members.aon.at/nkehrer/
