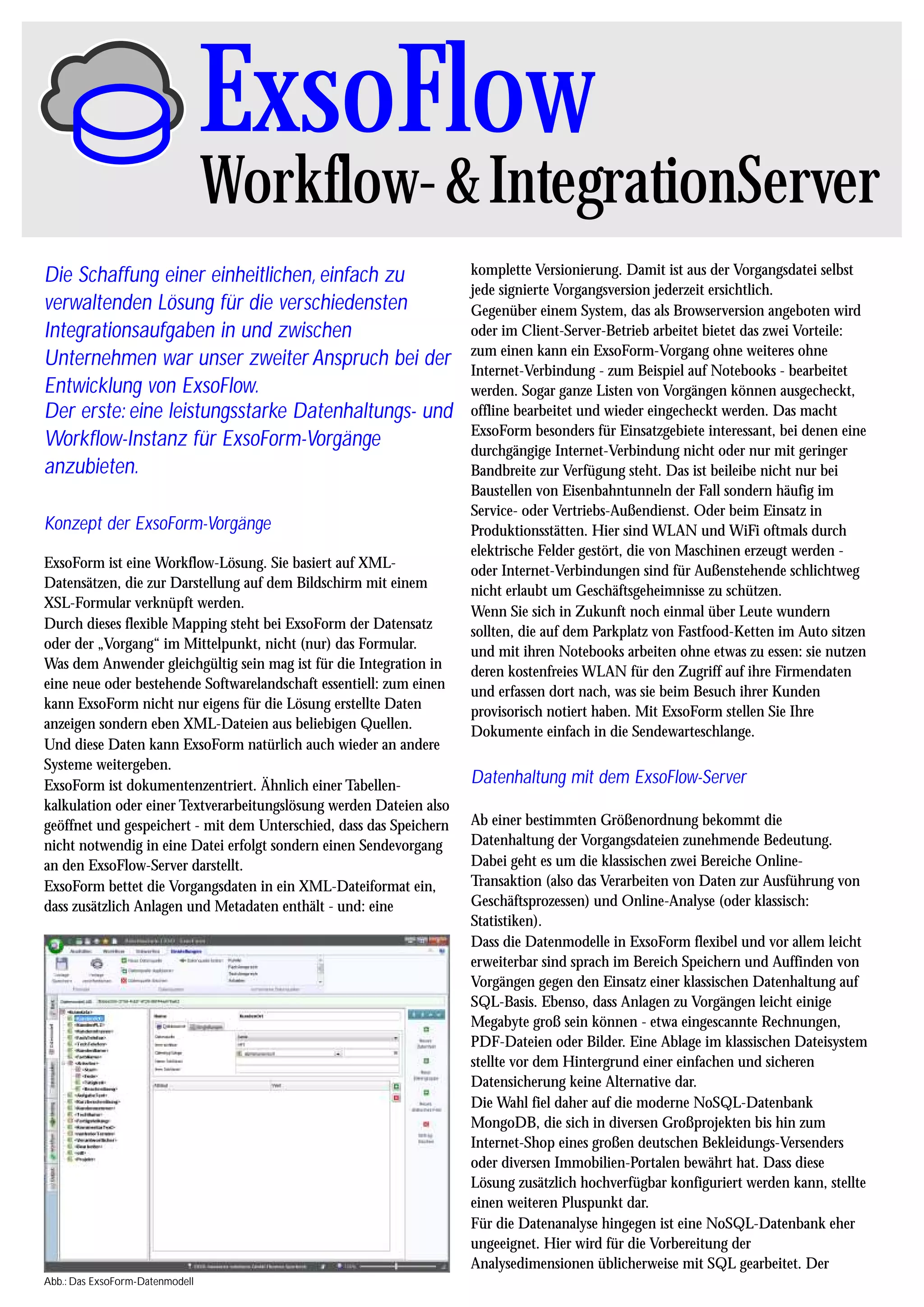

ExsoFlow

Workflow- & IntegrationServer

Die Schaffung einer einheitlichen, einfach zu
verwaltenden Lösung für die verschiedensten
Integrationsaufgaben in und zwischen
Unternehmen war unser zweiter Anspruch bei der
Entwicklung von ExsoFlow.
Der erste: eine leistungsstarke Datenhaltungs- und
Workflow-Instanz für ExsoForm-Vorgänge
anzubieten.
Konzept der ExsoForm-Vorgänge
ExsoForm ist eine Workflow-Lösung. Sie basiert auf XMLDatensätzen, die zur Darstellung auf dem Bildschirm mit einem
XSL-Formular verknüpft werden.
Durch dieses flexible Mapping steht bei ExsoForm der Datensatz
oder der „Vorgang“ im Mittelpunkt, nicht (nur) das Formular.
Was dem Anwender gleichgültig sein mag ist für die Integration in
eine neue oder bestehende Softwarelandschaft essentiell: zum einen
kann ExsoForm nicht nur eigens für die Lösung erstellte Daten
anzeigen sondern eben XML-Dateien aus beliebigen Quellen.
Und diese Daten kann ExsoForm natürlich auch wieder an andere
Systeme weitergeben.
ExsoForm ist dokumentenzentriert. Ähnlich einer Tabellenkalkulation oder einer Textverarbeitungslösung werden Dateien also
geöffnet und gespeichert - mit dem Unterschied, dass das Speichern
nicht notwendig in eine Datei erfolgt sondern einen Sendevorgang
an den ExsoFlow-Server darstellt.
ExsoForm bettet die Vorgangsdaten in ein XML-Dateiformat ein,
dass zusätzlich Anlagen und Metadaten enthält - und: eine

Abb.: Das ExsoForm-Datenmodell

komplette Versionierung. Damit ist aus der Vorgangsdatei selbst
jede signierte Vorgangsversion jederzeit ersichtlich.
Gegenüber einem System, das als Browserversion angeboten wird
oder im Client-Server-Betrieb arbeitet bietet das zwei Vorteile:
zum einen kann ein ExsoForm-Vorgang ohne weiteres ohne
Internet-Verbindung - zum Beispiel auf Notebooks - bearbeitet
werden. Sogar ganze Listen von Vorgängen können ausgecheckt,
offline bearbeitet und wieder eingecheckt werden. Das macht
ExsoForm besonders für Einsatzgebiete interessant, bei denen eine
durchgängige Internet-Verbindung nicht oder nur mit geringer
Bandbreite zur Verfügung steht. Das ist beileibe nicht nur bei
Baustellen von Eisenbahntunneln der Fall sondern häufig im
Service- oder Vertriebs-Außendienst. Oder beim Einsatz in
Produktionsstätten. Hier sind WLAN und WiFi oftmals durch
elektrische Felder gestört, die von Maschinen erzeugt werden oder Internet-Verbindungen sind für Außenstehende schlichtweg
nicht erlaubt um Geschäftsgeheimnisse zu schützen.
Wenn Sie sich in Zukunft noch einmal über Leute wundern
sollten, die auf dem Parkplatz von Fastfood-Ketten im Auto sitzen
und mit ihren Notebooks arbeiten ohne etwas zu essen: sie nutzen
deren kostenfreies WLAN für den Zugriff auf ihre Firmendaten
und erfassen dort nach, was sie beim Besuch ihrer Kunden
provisorisch notiert haben. Mit ExsoForm stellen Sie Ihre
Dokumente einfach in die Sendewarteschlange.

Datenhaltung mit dem ExsoFlow-Server
Ab einer bestimmten Größenordnung bekommt die
Datenhaltung der Vorgangsdateien zunehmende Bedeutung.
Dabei geht es um die klassischen zwei Bereiche OnlineTransaktion (also das Verarbeiten von Daten zur Ausführung von
Geschäftsprozessen) und Online-Analyse (oder klassisch:
Statistiken).
Dass die Datenmodelle in ExsoForm flexibel und vor allem leicht
erweiterbar sind sprach im Bereich Speichern und Auffinden von
Vorgängen gegen den Einsatz einer klassischen Datenhaltung auf
SQL-Basis. Ebenso, dass Anlagen zu Vorgängen leicht einige
Megabyte groß sein können - etwa eingescannte Rechnungen,
PDF-Dateien oder Bilder. Eine Ablage im klassischen Dateisystem
stellte vor dem Hintergrund einer einfachen und sicheren
Datensicherung keine Alternative dar.
Die Wahl fiel daher auf die moderne NoSQL-Datenbank
MongoDB, die sich in diversen Großprojekten bis hin zum
Internet-Shop eines großen deutschen Bekleidungs-Versenders
oder diversen Immobilien-Portalen bewährt hat. Dass diese
Lösung zusätzlich hochverfügbar konfiguriert werden kann, stellte
einen weiteren Pluspunkt dar.
Für die Datenanalyse hingegen ist eine NoSQL-Datenbank eher
ungeeignet. Hier wird für die Vorbereitung der
Analysedimensionen üblicherweise mit SQL gearbeitet. Der
ExsoFlow-Server bietet mit dem Statistik-Modul daher eine
optionale Funktionalität an, um die Vorgangsdaten auf SQLDatenbanken zu transferieren, wobei die Tabellenschemata anhand
des Datenmodells automatisch gepflegt werden und Master-DetailVerbindungen über Primär- und Fremdschlüssel sauber abgebildet
werden.

Auf diesem Ordner aufbauend können Sichten definiert werden, die
den Ordnerinhalt nach verschiedenen Kriterien filtern. Solche
Kriterien können sein der aktuelle Arbeitsschritt, der Status eines
Dokuments, beliebige Feldinhalte, der letzte oder aktuelle
Bearbeiter etc.

Workflow-Modell
ExsoForm/ExsoFlow bieten ein linearen Workflow mit
Sprungmöglichkeiten an. Ein Vorgang durchläuft also das
Workflow-Modell schrittweise, wobei einzelne Schritte
übersprungen oder wiederholt werden können. Wenn ein Vorgang
in einen anderen Schritt weitergeleitet wird geschieht dies durch
eine Statuszuweisung mit digitaler Signatur. In welche Schritte ein
Vorgang weitergeleitet werden kann richtet sich nach dem aktuellen
Zustand, nach der Berechtigung des Anwenders sowie nach
festzulegenden Feldinhalten, die auch mit Werten des Anwenders
abgeglichen werden können (Beispiel: Freizeichung einer
Eingangsrechnung nur, wenn dem Anwender eine Berechtigung

Abb: Konfigurieren privater Sicht-Ordner

Diese Filter können zum Teil auch dynamisch eingesetzt werden wie
zum Beispiel eine Einschränkung auf Vorgänge des „aktuellen
Benutzers“ oder Vorgänge mit Felddatum „größer 1 Monat“ etc.
Der Zugriff auf diese Sicht-Ordner kann auf bestimmte
Benutzergruppen/Abteilungen eingeschränkt werden, so dass
beinahe alle Berechtigungskonzepte abbildbar sind.
Zusätzlich können Anwender private Sicht-Ordner anlegen um ihre
Arbeitsaufgaben nach Wunsch zu organisieren.
Datumsfelder aus dem Datenmodell können dazu verwendet
werden, Vorgänge in einer Planungstafel zum entsprechenden
Ordner darzustellen (z.B. alle nicht erledigten Supporteinsätze eines
Tages).

Internet,WebServices, Cloud-Computing

Abb: Workflow-Modell in ExsoForm

mindestens in Höhe des Rechnungsbetrags zugewiesen ist).
Die bewusst einfach gehaltene Workflow-Systematik bringt in der
Praxis zwei Vorteile:
? sind die Sachbearbeiter in der Lage, den Workflow
zum einen
grob komplett zu beherrschen und jedenfalls den letzten und den
nächsten Schritt eines von ihnen bearbeiteten Vorgangs zu kennen.
?
zum anderen verleitet die Systematik nicht zu unüberschaubaren
Gestaltungen in der Planungsphase.
Durch die Möglichkeit, Schritte zu überspringen lassen sich
Verzweigungen wie zusätzliche Genehmigungen etc. ohne weiteres
abbilden.

Die Kommunikation zwischen ExsoForm und dem ExsoFlowServer sowie zwischen ExsoFlow-Servern findet über WebServices
mit dem HTTP- bzw. HTTPs-Protokoll statt - also über dasselbe
Protokoll, das auch ein Web-Browser verwendet. Im Grunde stellt
ExsoForm einen auf einen speziellen Zweck hin entwickelten WebBrowser dar - mit leistungsfähigen Erweiterungen.
Der ExsoFlow-Server kann auch als Internet-Service gehostet
werden - stellt also eine „Cloud-Lösung“ dar. So kann ExsoFlow
alternativ zu einer lokalen Installation bei einem externen CloudAnbieter laufen und über verschiedene Abrechnungsmodelle
gemietet werden. ExsoFlow fügt sich dabei beispielsweise
hervorragend in die Serverstruktur von Microsoft Azure ein.

DocumentWriterService
(parallele Pipelines)

Index-Prozessor
erstellt IndexObject

FolderReaderService

ReaderService
(parallele Pipelines)

Folder-Manager
Template-Library

Job-Prozessor
Status/Step startet Job

Template-Folder-Mapper
Folders & Queries

Ordnerstruktur
ExsoForm bietet für die Vorgänge eine verwaltbare Ordnerstruktur
an. Dabei existiert jeweils ein Grundordner, der einen oder mehrere
Vorgangstypen beinhalten kann (z.B. Montagebericht und
telefonischer Support, die sich nur marginal unterscheiden).

Organisationsmanagement
(Rechteverwaltung)
Dokumenten-Datenbank
(MongoDB)

Schematischer Aufbau des ExsoFlow Vorgangs- und Stammdatenprozessors

Abb:Vorgangs- und Stammdatenprozessor in ExsoFlow
Senden an den Server und Job-Engine

Domänen

Wird ein Vorgang an ExsoFlow versendet, so wird zunächst einmal
die Vorgangsdatei einfach in der Vorgangsdatenbank abgespeichert,

In der heutigen Unternehmenspraxis sind „einfache“ Unternehmen
(d.h. solche die nur eine rechtliche Gesellschaft darstellen und einen
homogenen Unternehmensgegenstand haben) kaum noch als
Regelfall anzusehen: eine Aufteilung in Produktions- und
Vertriebsgesellschaft ist in der Fertigung üblich, darüber hinaus gibt
es eine Reihe von Unternehmensverbänden mit wechselseitigen
Beteiligungen oftmals in völlig unterschiedlichen Branchen.
Gleichwohl sind gerade die Verbindungen zwischen den
Unternehmen wichtig und es gibt immer wieder Personen an
bestimmten Stellen, die auf die Daten mehrerer Teilstrukturen
dieser Unternehmensverbände zugreifen müssen.
Wollte man diese Strukturen mit einem einzigen Datenpool
versorgen, so ergäben sich mannigfaltige Berechtigungsprobleme.
Schon das Speichern in derselben Datenbank oder auf demselben
Server scheint problematisch, wenn beispielsweise bei einem JointVenture die Vertragspartner in anderen Gebieten zugleich
Wettbewerber sind.
Um solche Strukturen abbilden zu können verfügt ExsoFlow über
ein Domänenkonzept: ein Anwender kann in seinem ExsoFormFrontend völlig getrennte Instanzen von ExsoFlow einhängen und
mit unterschiedlichen Berechtigungen (abgebildet über X509Zertifikate) auf die Vorgänge mehrerer Domänen zugreifen.
So kann der Vertriebsmitarbeiter, der für mehrere Unternehmen
arbeitet, unterschiedliche Vorgangstypen seiner Auftraggeber im
gleichen Frontend abbilden und über den ExsoFlow-Server
gegebenenfalls sogar unternehmens- bzw. instanzübergreifende
Vorgänge auslösen.
Gleichzeitig hat er alle aktuellen Themen im Blick ohne sich ständig
an unterschiedliche Systeme anmelden zu müssen.

Plug-Ins
Eine mächtige Erweiterungsfunktionalität bietet ExsoFlow durch
die Plug-In-Technologie. ExsoForm und ExsoFlow sind komplett in
Java entwickelt. Aus einer frei verfügbaren Java-Basisklasse können
nun beliebige Java-Entwicklungen abgeleitet werden. Diese können
ihrerseits Jobs mit entsprechenden Verwaltungs-Oberflächen sowie
WebServices bereitstellen, die innerhalb des ExsoFlow-Servers
laufen.
Darüber hinaus sind alle Möglichkeiten denkbar, die Java als

ExsoForm

andere
ExsoFlow-Domäne

Scheduler

Built-In
Dokumenten-Datenbank
(NoSQL, MongoDB)

Plug-In 1
Plug-In n

Job- und Temp-Datenbank
(SQL, Apache Derby)
= Webservice via HTTP(S)

Abb: Aufbau des ExsoFlow-Servers

Schematischer Aufbau des ExsoFlow Servers

WebService

Job-Prozessor

JDBC

Watcher
(FileSystem, eMail, DB)

Vorgangs-/StammdatenProzessor

eMail

die Mehrbenutzersperre für diesen Vorgang aufgehoben und ein
Indexobjekt anhand der im Datenmodell gekennzeichneten
Indexfelder erstellt. Damit lassen sich in ExsoFlow die
Anforderungen der GoBS abbilden.
Zusätzlich prüft das System, ob aufgrund des Status und/oder des
Arbeitsschrittes des Vorgangs weitere Aktionen erforderlich sind. Ist
dies der Fall, d.h. ist ein entsprechender Job konfiguriert, wird
dieser Job ausgeführt.
ExsoFlow bietet dazu eine Reihe von Standard-Jobs an. Darunter
sind Jobs zum Abspeichern der XML-Daten in einer SQLDatenbank, das Verschicken von Vorgängen oder daraus generierter
pdf-Dateien per eMail, das Auslesen eines eMail-Postfachs, das
Starten von Anwendungen etc.
Verschiedene Jobs können dabei nacheinander ausgeführt werden.
Damit ist es beispielsweise möglich, einen eingegangenen
ExsoForm-Vorgang zunächst in eine Datenbankstruktur zu
schreiben, diese dann auszulesen und die Daten an ein ERP-System
zu übergeben. Damit kann aus einem ExsoForm-Montagebericht
sofort ein Auftrag in einem ERP-System generiert werden.
Diese Job-Bundles können auch zeitgesteuert ausgeführt werden
und so beispielsweise ein eMail-Postfach mit Eingangsrechnungen
auslesen, daraus automatisch ExsoForm-Vorgänge generieren und in
den Workflow einstellen.
Eine dritte Auslösemöglichkeit stellen sogenannte „Watcher“ dar,
die zum Beispiel ein Windows-Dateisystem überwachen und Jobs
ausführen sobald eine Datei in ein bestimmtes Verzeichnis gestellt
wird. Damit können beispielsweise Auftragsanlagen aus XMLDateien oder einfach Umwandlungen von XML-Formaten
ausgelöst werden.
Mit dem ExsoFlow-JobEngine sind also diverse
Integrationsaufgaben auch über den Einsatz mit ExsoForm hinaus
möglich, man kann ExsoFlow auch komplett ohne ExsoForm als
zentrale Schnittstellenlösung einsetzen.

File
(OS, FTP,
WebDAV)

Abb: Definition eines ExsoFlow Job-Bundles
Entwicklungsumgebung bietet, insbesondere kann auf alle
Klassenbibliotheken zugegriffen werden die für die Umsetzung einer
Aufgabe erforderlich sind.
Anders als bei herkömmlichen Applikationsservern sind zentrale
Funktionalitäten des Servers auch vom Plug-In nutzbar,

Integration in Verzeichnisdienste
Gerade in größeren Unternehmen stellt die Integration einer
Workflow-Lösung in Anwender-Verwaltungssysteme oft eine
Herausforderung dar: während einige Unternehmen gern komplett
in homogenen Lösungen wie Microsoft ActiveDirectory arbeiten
haben andere gar keine Windows-Server und können - oder wollen
- solche Integrationen daher nicht nutzen. Darüber hinaus darf die
Integration des Verzeichnisdienstes nicht zu Problemen bei Backup
oder Recovery führen und sollte auch nicht zu Einschränkungen in
der Funktionalität der Lösungen führen. Ein häufig beschrittener
Weg, den wir auch in ExsoFlow gehen, ist es, keine Vollintegration
in einen Verzeichnisdienst durchzuführen sondern die eigene
Anwenderstruktur regelmäßig mit einem Verzeichnisdienst (LDAP)
abzugleichen. So kommen neu angelegte Netzwerk-Accounts in
ExsoFlow an und können dort weiter bearbeitet werden. Fast noch
wichtiger ist es, dass gesperrte Accounts dann auch in ExsoFlow
gesperrt werden. Unabhängig davon können die
Einzelberechtigungen in ExsoFlow verwaltet werden oder - falls
andere zentrale Verwaltungstools eingesetzt werden - über eine
Anbindung zu diesen Tools.

Abb: Jobsteuerung und Protokoll in der ExsoFlow ManagementConsole

beispielsweise die Protokollierung oder die Verwaltung von SQLVerbindungen, die einfach über die ExsoFlow-Console
administrierbar sind.
Durch die Kombinationsmöglichkeiten im Job-Engine stehen nun
praktisch alle Möglichkeiten offen: seien es Zugriffe auf ein ERPAPI bei Empfang eines ExsoFlow-Montageberichtes, das Eintragen
oder Auslesen eines Termins in einem CRM-System, das Versenden
einer Mahnung per eMail, Lagerbestands-Auskünfte als Plug-InWebservice für eine Website etc.
Und das mit einem Entwicklungsaufwand, der kaum zu unterbieten
sein dürfte. Im Minimalfall reicht es aus, zwei Klassen zu
programmieren und in ExsoFlow einzuhängen um einen
kompletten Webservice anbieten zu können.

ExsoFlow

Workflow- & IntegrationServer

Verwaltung
Ihr zertifizierter ExsoForm-Partner:

Mit der ExsoFlow ManagementConsole bietet ExsoFlow ein
professionelles Verwaltungswerkzeug an, das mit dem ExsoFlowServer über WebServices verbunden ist.

EXSO. business solutions GmbH
Sternstraße 9-11 · 40479 Düsseldorf · Germany
Telefon +49 211 6000 10-3 · Telefax +49 211 6000 10-40
eMail vertrieb@exso.de
www.exsoform.com

Abb: Rechteverwaltung in der ExsoFlow ManagementConsole

Stand Januar 2014
Verwendete Unternehmens- und Produktnamen können eingetragene Marken
der jeweiligen Unternehmen sein.
Der Funktionsumfang kann landesspezifisch variieren, Änderungen des Funktionsumfangs
können ohne Vorankündigung erfolgen. Irrtümer und Druckfehler vorbehalten.
© 2014 EXSO. business solutions GmbH. Alle Rechte vorbehalten.

Weitere ähnliche Inhalte

Ähnlich wie ExsoFlow Workflow & IntegrationServer technische Information

B&IT-Broschüre: OpenText Extended ECM ermöglicht Büroarbeit mit SAP
B&IT-Broschüre: OpenText Extended ECM ermöglicht Büroarbeit mit SAPB&IT-Broschüre: OpenText Extended ECM ermöglicht Büroarbeit mit SAP
B&IT-Broschüre: OpenText Extended ECM ermöglicht Büroarbeit mit SAP
Wolfgang Hornung

NEW VERSION: Data Quality und SOA
NEW VERSION: Data Quality und SOANEW VERSION: Data Quality und SOA
NEW VERSION: Data Quality und SOA
Uniserv

Artikel Professional Computing: Mit SOA zu effizientem Business Process Manag...
Artikel Professional Computing: Mit SOA zu effizientem Business Process Manag...Artikel Professional Computing: Mit SOA zu effizientem Business Process Manag...
Artikel Professional Computing: Mit SOA zu effizientem Business Process Manag...
Peter Affolter

BPM-Systeme für ein optimiertes Angebots- und Auftragsmanagement
BPM-Systeme für ein optimiertes Angebots-  und AuftragsmanagementBPM-Systeme für ein optimiertes Angebots-  und Auftragsmanagement
BPM-Systeme für ein optimiertes Angebots- und Auftragsmanagement
SoftProject GmbH

Adruni Ishan Unified Workplace V2
Adruni Ishan   Unified Workplace V2Adruni Ishan   Unified Workplace V2
Adruni Ishan Unified Workplace V2
Adruni Ishan

It Economics Gmbh - Salesforce1 Webflyer
It Economics Gmbh - Salesforce1 WebflyerIt Economics Gmbh - Salesforce1 Webflyer
It Economics Gmbh - Salesforce1 Webflyer
Salesforce Deutschland

SAP_Basis_Klassisch.pdf
SAP_Basis_Klassisch.pdfSAP_Basis_Klassisch.pdf
SAP_Basis_Klassisch.pdf
CazLP

Artikel Schweizer Bank: SOA als Grundlage für «Composite Applications"​
Artikel Schweizer Bank: SOA als Grundlage für «Composite Applications"​Artikel Schweizer Bank: SOA als Grundlage für «Composite Applications"​
Artikel Schweizer Bank: SOA als Grundlage für «Composite Applications"​
Peter Affolter

2016 pcc presse_03_dcc_ontras_dcc_ver05
2016 pcc presse_03_dcc_ontras_dcc_ver052016 pcc presse_03_dcc_ontras_dcc_ver05
2016 pcc presse_03_dcc_ontras_dcc_ver05
Ulrich Schmidt

Problemloses crm
Problemloses crmProblemloses crm
Problemloses crm
Efficy CRM

notarXpert Folder
notarXpert FoldernotarXpert Folder
notarXpert Folder
jurXpert

SAP RM vs MOSS
SAP RM vs MOSSSAP RM vs MOSS
SAP RM vs MOSS
Adruni Ishan

2016 pcc presse_01_dcc_ferro_archivierung_ver04
2016 pcc presse_01_dcc_ferro_archivierung_ver042016 pcc presse_01_dcc_ferro_archivierung_ver04
2016 pcc presse_01_dcc_ferro_archivierung_ver04
Ulrich Schmidt

Adruni Ishan Digital Mailroom & Workflow V2
Adruni Ishan   Digital Mailroom & Workflow V2Adruni Ishan   Digital Mailroom & Workflow V2
Adruni Ishan Digital Mailroom & Workflow V2
Adruni Ishan

xPages Erfahrungen Wünsch AG
xPages Erfahrungen Wünsch AGxPages Erfahrungen Wünsch AG
xPages Erfahrungen Wünsch AG
Wünsch AG

WEBWARE ERP 2 - Hauptvorteile und Bildschirmmasken
WEBWARE ERP 2 - Hauptvorteile und BildschirmmaskenWEBWARE ERP 2 - Hauptvorteile und Bildschirmmasken
WEBWARE ERP 2 - Hauptvorteile und Bildschirmmasken
softenginegmbh

07 06 Xpertivy (Office 2003)
07 06 Xpertivy (Office 2003)07 06 Xpertivy (Office 2003)
07 06 Xpertivy (Office 2003)
soreco

Templates, Code & Tools
Templates, Code & ToolsTemplates, Code & Tools
Templates, Code & Tools
Ulrich Krause

Reporting fachartikel
Reporting fachartikelReporting fachartikel
Reporting fachartikel
oiloiloiloil

sones auf windows azure whitepaper (german)
sones auf windows azure whitepaper (german)sones auf windows azure whitepaper (german)
sones auf windows azure whitepaper (german)
sones GmbH


Ähnlich wie ExsoFlow Workflow & IntegrationServer technische Information (20)

B&IT-Broschüre: OpenText Extended ECM ermöglicht Büroarbeit mit SAP
B&IT-Broschüre: OpenText Extended ECM ermöglicht Büroarbeit mit SAPB&IT-Broschüre: OpenText Extended ECM ermöglicht Büroarbeit mit SAP
B&IT-Broschüre: OpenText Extended ECM ermöglicht Büroarbeit mit SAP

NEW VERSION: Data Quality und SOA
NEW VERSION: Data Quality und SOANEW VERSION: Data Quality und SOA
NEW VERSION: Data Quality und SOA

Artikel Professional Computing: Mit SOA zu effizientem Business Process Manag...
Artikel Professional Computing: Mit SOA zu effizientem Business Process Manag...Artikel Professional Computing: Mit SOA zu effizientem Business Process Manag...
Artikel Professional Computing: Mit SOA zu effizientem Business Process Manag...

BPM-Systeme für ein optimiertes Angebots- und Auftragsmanagement
BPM-Systeme für ein optimiertes Angebots-  und AuftragsmanagementBPM-Systeme für ein optimiertes Angebots-  und Auftragsmanagement
BPM-Systeme für ein optimiertes Angebots- und Auftragsmanagement

Adruni Ishan Unified Workplace V2
Adruni Ishan   Unified Workplace V2Adruni Ishan   Unified Workplace V2
Adruni Ishan Unified Workplace V2

It Economics Gmbh - Salesforce1 Webflyer
It Economics Gmbh - Salesforce1 WebflyerIt Economics Gmbh - Salesforce1 Webflyer
It Economics Gmbh - Salesforce1 Webflyer

SAP_Basis_Klassisch.pdf
SAP_Basis_Klassisch.pdfSAP_Basis_Klassisch.pdf
SAP_Basis_Klassisch.pdf

Artikel Schweizer Bank: SOA als Grundlage für «Composite Applications"​
Artikel Schweizer Bank: SOA als Grundlage für «Composite Applications"​Artikel Schweizer Bank: SOA als Grundlage für «Composite Applications"​
Artikel Schweizer Bank: SOA als Grundlage für «Composite Applications"​

2016 pcc presse_03_dcc_ontras_dcc_ver05
2016 pcc presse_03_dcc_ontras_dcc_ver052016 pcc presse_03_dcc_ontras_dcc_ver05
2016 pcc presse_03_dcc_ontras_dcc_ver05

Problemloses crm
Problemloses crmProblemloses crm
Problemloses crm

notarXpert Folder
notarXpert FoldernotarXpert Folder
notarXpert Folder

SAP RM vs MOSS
SAP RM vs MOSSSAP RM vs MOSS
SAP RM vs MOSS

2016 pcc presse_01_dcc_ferro_archivierung_ver04
2016 pcc presse_01_dcc_ferro_archivierung_ver042016 pcc presse_01_dcc_ferro_archivierung_ver04
2016 pcc presse_01_dcc_ferro_archivierung_ver04

Adruni Ishan Digital Mailroom & Workflow V2
Adruni Ishan   Digital Mailroom & Workflow V2Adruni Ishan   Digital Mailroom & Workflow V2
Adruni Ishan Digital Mailroom & Workflow V2

xPages Erfahrungen Wünsch AG
xPages Erfahrungen Wünsch AGxPages Erfahrungen Wünsch AG
xPages Erfahrungen Wünsch AG

WEBWARE ERP 2 - Hauptvorteile und Bildschirmmasken
WEBWARE ERP 2 - Hauptvorteile und BildschirmmaskenWEBWARE ERP 2 - Hauptvorteile und Bildschirmmasken
WEBWARE ERP 2 - Hauptvorteile und Bildschirmmasken

07 06 Xpertivy (Office 2003)
07 06 Xpertivy (Office 2003)07 06 Xpertivy (Office 2003)
07 06 Xpertivy (Office 2003)

Templates, Code & Tools
Templates, Code & ToolsTemplates, Code & Tools
Templates, Code & Tools

Reporting fachartikel
Reporting fachartikelReporting fachartikel
Reporting fachartikel

sones auf windows azure whitepaper (german)
sones auf windows azure whitepaper (german)sones auf windows azure whitepaper (german)
sones auf windows azure whitepaper (german)


ExsoFlow Workflow & IntegrationServer technische Information

  • 1. ExsoFlow Workflow- & IntegrationServer Die Schaffung einer einheitlichen, einfach zu verwaltenden Lösung für die verschiedensten Integrationsaufgaben in und zwischen Unternehmen war unser zweiter Anspruch bei der Entwicklung von ExsoFlow. Der erste: eine leistungsstarke Datenhaltungs- und Workflow-Instanz für ExsoForm-Vorgänge anzubieten. Konzept der ExsoForm-Vorgänge ExsoForm ist eine Workflow-Lösung. Sie basiert auf XMLDatensätzen, die zur Darstellung auf dem Bildschirm mit einem XSL-Formular verknüpft werden. Durch dieses flexible Mapping steht bei ExsoForm der Datensatz oder der „Vorgang“ im Mittelpunkt, nicht (nur) das Formular. Was dem Anwender gleichgültig sein mag ist für die Integration in eine neue oder bestehende Softwarelandschaft essentiell: zum einen kann ExsoForm nicht nur eigens für die Lösung erstellte Daten anzeigen sondern eben XML-Dateien aus beliebigen Quellen. Und diese Daten kann ExsoForm natürlich auch wieder an andere Systeme weitergeben. ExsoForm ist dokumentenzentriert. Ähnlich einer Tabellenkalkulation oder einer Textverarbeitungslösung werden Dateien also geöffnet und gespeichert - mit dem Unterschied, dass das Speichern nicht notwendig in eine Datei erfolgt sondern einen Sendevorgang an den ExsoFlow-Server darstellt. ExsoForm bettet die Vorgangsdaten in ein XML-Dateiformat ein, dass zusätzlich Anlagen und Metadaten enthält - und: eine Abb.: Das ExsoForm-Datenmodell komplette Versionierung. Damit ist aus der Vorgangsdatei selbst jede signierte Vorgangsversion jederzeit ersichtlich. Gegenüber einem System, das als Browserversion angeboten wird oder im Client-Server-Betrieb arbeitet bietet das zwei Vorteile: zum einen kann ein ExsoForm-Vorgang ohne weiteres ohne Internet-Verbindung - zum Beispiel auf Notebooks - bearbeitet werden. Sogar ganze Listen von Vorgängen können ausgecheckt, offline bearbeitet und wieder eingecheckt werden. Das macht ExsoForm besonders für Einsatzgebiete interessant, bei denen eine durchgängige Internet-Verbindung nicht oder nur mit geringer Bandbreite zur Verfügung steht. Das ist beileibe nicht nur bei Baustellen von Eisenbahntunneln der Fall sondern häufig im Service- oder Vertriebs-Außendienst. Oder beim Einsatz in Produktionsstätten. Hier sind WLAN und WiFi oftmals durch elektrische Felder gestört, die von Maschinen erzeugt werden oder Internet-Verbindungen sind für Außenstehende schlichtweg nicht erlaubt um Geschäftsgeheimnisse zu schützen. Wenn Sie sich in Zukunft noch einmal über Leute wundern sollten, die auf dem Parkplatz von Fastfood-Ketten im Auto sitzen und mit ihren Notebooks arbeiten ohne etwas zu essen: sie nutzen deren kostenfreies WLAN für den Zugriff auf ihre Firmendaten und erfassen dort nach, was sie beim Besuch ihrer Kunden provisorisch notiert haben. Mit ExsoForm stellen Sie Ihre Dokumente einfach in die Sendewarteschlange. Datenhaltung mit dem ExsoFlow-Server Ab einer bestimmten Größenordnung bekommt die Datenhaltung der Vorgangsdateien zunehmende Bedeutung. Dabei geht es um die klassischen zwei Bereiche OnlineTransaktion (also das Verarbeiten von Daten zur Ausführung von Geschäftsprozessen) und Online-Analyse (oder klassisch: Statistiken). Dass die Datenmodelle in ExsoForm flexibel und vor allem leicht erweiterbar sind sprach im Bereich Speichern und Auffinden von Vorgängen gegen den Einsatz einer klassischen Datenhaltung auf SQL-Basis. Ebenso, dass Anlagen zu Vorgängen leicht einige Megabyte groß sein können - etwa eingescannte Rechnungen, PDF-Dateien oder Bilder. Eine Ablage im klassischen Dateisystem stellte vor dem Hintergrund einer einfachen und sicheren Datensicherung keine Alternative dar. Die Wahl fiel daher auf die moderne NoSQL-Datenbank MongoDB, die sich in diversen Großprojekten bis hin zum Internet-Shop eines großen deutschen Bekleidungs-Versenders oder diversen Immobilien-Portalen bewährt hat. Dass diese Lösung zusätzlich hochverfügbar konfiguriert werden kann, stellte einen weiteren Pluspunkt dar. Für die Datenanalyse hingegen ist eine NoSQL-Datenbank eher ungeeignet. Hier wird für die Vorbereitung der Analysedimensionen üblicherweise mit SQL gearbeitet. Der
  • 2. ExsoFlow-Server bietet mit dem Statistik-Modul daher eine optionale Funktionalität an, um die Vorgangsdaten auf SQLDatenbanken zu transferieren, wobei die Tabellenschemata anhand des Datenmodells automatisch gepflegt werden und Master-DetailVerbindungen über Primär- und Fremdschlüssel sauber abgebildet werden. Auf diesem Ordner aufbauend können Sichten definiert werden, die den Ordnerinhalt nach verschiedenen Kriterien filtern. Solche Kriterien können sein der aktuelle Arbeitsschritt, der Status eines Dokuments, beliebige Feldinhalte, der letzte oder aktuelle Bearbeiter etc. Workflow-Modell ExsoForm/ExsoFlow bieten ein linearen Workflow mit Sprungmöglichkeiten an. Ein Vorgang durchläuft also das Workflow-Modell schrittweise, wobei einzelne Schritte übersprungen oder wiederholt werden können. Wenn ein Vorgang in einen anderen Schritt weitergeleitet wird geschieht dies durch eine Statuszuweisung mit digitaler Signatur. In welche Schritte ein Vorgang weitergeleitet werden kann richtet sich nach dem aktuellen Zustand, nach der Berechtigung des Anwenders sowie nach festzulegenden Feldinhalten, die auch mit Werten des Anwenders abgeglichen werden können (Beispiel: Freizeichung einer Eingangsrechnung nur, wenn dem Anwender eine Berechtigung Abb: Konfigurieren privater Sicht-Ordner Diese Filter können zum Teil auch dynamisch eingesetzt werden wie zum Beispiel eine Einschränkung auf Vorgänge des „aktuellen Benutzers“ oder Vorgänge mit Felddatum „größer 1 Monat“ etc. Der Zugriff auf diese Sicht-Ordner kann auf bestimmte Benutzergruppen/Abteilungen eingeschränkt werden, so dass beinahe alle Berechtigungskonzepte abbildbar sind. Zusätzlich können Anwender private Sicht-Ordner anlegen um ihre Arbeitsaufgaben nach Wunsch zu organisieren. Datumsfelder aus dem Datenmodell können dazu verwendet werden, Vorgänge in einer Planungstafel zum entsprechenden Ordner darzustellen (z.B. alle nicht erledigten Supporteinsätze eines Tages). Internet,WebServices, Cloud-Computing Abb: Workflow-Modell in ExsoForm mindestens in Höhe des Rechnungsbetrags zugewiesen ist). Die bewusst einfach gehaltene Workflow-Systematik bringt in der Praxis zwei Vorteile: ? sind die Sachbearbeiter in der Lage, den Workflow zum einen grob komplett zu beherrschen und jedenfalls den letzten und den nächsten Schritt eines von ihnen bearbeiteten Vorgangs zu kennen. ? zum anderen verleitet die Systematik nicht zu unüberschaubaren Gestaltungen in der Planungsphase. Durch die Möglichkeit, Schritte zu überspringen lassen sich Verzweigungen wie zusätzliche Genehmigungen etc. ohne weiteres abbilden. Die Kommunikation zwischen ExsoForm und dem ExsoFlowServer sowie zwischen ExsoFlow-Servern findet über WebServices mit dem HTTP- bzw. HTTPs-Protokoll statt - also über dasselbe Protokoll, das auch ein Web-Browser verwendet. Im Grunde stellt ExsoForm einen auf einen speziellen Zweck hin entwickelten WebBrowser dar - mit leistungsfähigen Erweiterungen. Der ExsoFlow-Server kann auch als Internet-Service gehostet werden - stellt also eine „Cloud-Lösung“ dar. So kann ExsoFlow alternativ zu einer lokalen Installation bei einem externen CloudAnbieter laufen und über verschiedene Abrechnungsmodelle gemietet werden. ExsoFlow fügt sich dabei beispielsweise hervorragend in die Serverstruktur von Microsoft Azure ein. DocumentWriterService (parallele Pipelines) Index-Prozessor erstellt IndexObject FolderReaderService ReaderService (parallele Pipelines) Folder-Manager Template-Library Job-Prozessor Status/Step startet Job Template-Folder-Mapper Folders & Queries Ordnerstruktur ExsoForm bietet für die Vorgänge eine verwaltbare Ordnerstruktur an. Dabei existiert jeweils ein Grundordner, der einen oder mehrere Vorgangstypen beinhalten kann (z.B. Montagebericht und telefonischer Support, die sich nur marginal unterscheiden). Organisationsmanagement (Rechteverwaltung) Dokumenten-Datenbank (MongoDB) Schematischer Aufbau des ExsoFlow Vorgangs- und Stammdatenprozessors Abb:Vorgangs- und Stammdatenprozessor in ExsoFlow
  • 3. Senden an den Server und Job-Engine Domänen Wird ein Vorgang an ExsoFlow versendet, so wird zunächst einmal die Vorgangsdatei einfach in der Vorgangsdatenbank abgespeichert, In der heutigen Unternehmenspraxis sind „einfache“ Unternehmen (d.h. solche die nur eine rechtliche Gesellschaft darstellen und einen homogenen Unternehmensgegenstand haben) kaum noch als Regelfall anzusehen: eine Aufteilung in Produktions- und Vertriebsgesellschaft ist in der Fertigung üblich, darüber hinaus gibt es eine Reihe von Unternehmensverbänden mit wechselseitigen Beteiligungen oftmals in völlig unterschiedlichen Branchen. Gleichwohl sind gerade die Verbindungen zwischen den Unternehmen wichtig und es gibt immer wieder Personen an bestimmten Stellen, die auf die Daten mehrerer Teilstrukturen dieser Unternehmensverbände zugreifen müssen. Wollte man diese Strukturen mit einem einzigen Datenpool versorgen, so ergäben sich mannigfaltige Berechtigungsprobleme. Schon das Speichern in derselben Datenbank oder auf demselben Server scheint problematisch, wenn beispielsweise bei einem JointVenture die Vertragspartner in anderen Gebieten zugleich Wettbewerber sind. Um solche Strukturen abbilden zu können verfügt ExsoFlow über ein Domänenkonzept: ein Anwender kann in seinem ExsoFormFrontend völlig getrennte Instanzen von ExsoFlow einhängen und mit unterschiedlichen Berechtigungen (abgebildet über X509Zertifikate) auf die Vorgänge mehrerer Domänen zugreifen. So kann der Vertriebsmitarbeiter, der für mehrere Unternehmen arbeitet, unterschiedliche Vorgangstypen seiner Auftraggeber im gleichen Frontend abbilden und über den ExsoFlow-Server gegebenenfalls sogar unternehmens- bzw. instanzübergreifende Vorgänge auslösen. Gleichzeitig hat er alle aktuellen Themen im Blick ohne sich ständig an unterschiedliche Systeme anmelden zu müssen. Plug-Ins Eine mächtige Erweiterungsfunktionalität bietet ExsoFlow durch die Plug-In-Technologie. ExsoForm und ExsoFlow sind komplett in Java entwickelt. Aus einer frei verfügbaren Java-Basisklasse können nun beliebige Java-Entwicklungen abgeleitet werden. Diese können ihrerseits Jobs mit entsprechenden Verwaltungs-Oberflächen sowie WebServices bereitstellen, die innerhalb des ExsoFlow-Servers laufen. Darüber hinaus sind alle Möglichkeiten denkbar, die Java als ExsoForm andere ExsoFlow-Domäne Scheduler Built-In Dokumenten-Datenbank (NoSQL, MongoDB) Plug-In 1 Plug-In n Job- und Temp-Datenbank (SQL, Apache Derby) = Webservice via HTTP(S) Abb: Aufbau des ExsoFlow-Servers Schematischer Aufbau des ExsoFlow Servers WebService Job-Prozessor JDBC Watcher (FileSystem, eMail, DB) Vorgangs-/StammdatenProzessor eMail die Mehrbenutzersperre für diesen Vorgang aufgehoben und ein Indexobjekt anhand der im Datenmodell gekennzeichneten Indexfelder erstellt. Damit lassen sich in ExsoFlow die Anforderungen der GoBS abbilden. Zusätzlich prüft das System, ob aufgrund des Status und/oder des Arbeitsschrittes des Vorgangs weitere Aktionen erforderlich sind. Ist dies der Fall, d.h. ist ein entsprechender Job konfiguriert, wird dieser Job ausgeführt. ExsoFlow bietet dazu eine Reihe von Standard-Jobs an. Darunter sind Jobs zum Abspeichern der XML-Daten in einer SQLDatenbank, das Verschicken von Vorgängen oder daraus generierter pdf-Dateien per eMail, das Auslesen eines eMail-Postfachs, das Starten von Anwendungen etc. Verschiedene Jobs können dabei nacheinander ausgeführt werden. Damit ist es beispielsweise möglich, einen eingegangenen ExsoForm-Vorgang zunächst in eine Datenbankstruktur zu schreiben, diese dann auszulesen und die Daten an ein ERP-System zu übergeben. Damit kann aus einem ExsoForm-Montagebericht sofort ein Auftrag in einem ERP-System generiert werden. Diese Job-Bundles können auch zeitgesteuert ausgeführt werden und so beispielsweise ein eMail-Postfach mit Eingangsrechnungen auslesen, daraus automatisch ExsoForm-Vorgänge generieren und in den Workflow einstellen. Eine dritte Auslösemöglichkeit stellen sogenannte „Watcher“ dar, die zum Beispiel ein Windows-Dateisystem überwachen und Jobs ausführen sobald eine Datei in ein bestimmtes Verzeichnis gestellt wird. Damit können beispielsweise Auftragsanlagen aus XMLDateien oder einfach Umwandlungen von XML-Formaten ausgelöst werden. Mit dem ExsoFlow-JobEngine sind also diverse Integrationsaufgaben auch über den Einsatz mit ExsoForm hinaus möglich, man kann ExsoFlow auch komplett ohne ExsoForm als zentrale Schnittstellenlösung einsetzen. File (OS, FTP, WebDAV) Abb: Definition eines ExsoFlow Job-Bundles
  • 4. Entwicklungsumgebung bietet, insbesondere kann auf alle Klassenbibliotheken zugegriffen werden die für die Umsetzung einer Aufgabe erforderlich sind. Anders als bei herkömmlichen Applikationsservern sind zentrale Funktionalitäten des Servers auch vom Plug-In nutzbar, Integration in Verzeichnisdienste Gerade in größeren Unternehmen stellt die Integration einer Workflow-Lösung in Anwender-Verwaltungssysteme oft eine Herausforderung dar: während einige Unternehmen gern komplett in homogenen Lösungen wie Microsoft ActiveDirectory arbeiten haben andere gar keine Windows-Server und können - oder wollen - solche Integrationen daher nicht nutzen. Darüber hinaus darf die Integration des Verzeichnisdienstes nicht zu Problemen bei Backup oder Recovery führen und sollte auch nicht zu Einschränkungen in der Funktionalität der Lösungen führen. Ein häufig beschrittener Weg, den wir auch in ExsoFlow gehen, ist es, keine Vollintegration in einen Verzeichnisdienst durchzuführen sondern die eigene Anwenderstruktur regelmäßig mit einem Verzeichnisdienst (LDAP) abzugleichen. So kommen neu angelegte Netzwerk-Accounts in ExsoFlow an und können dort weiter bearbeitet werden. Fast noch wichtiger ist es, dass gesperrte Accounts dann auch in ExsoFlow gesperrt werden. Unabhängig davon können die Einzelberechtigungen in ExsoFlow verwaltet werden oder - falls andere zentrale Verwaltungstools eingesetzt werden - über eine Anbindung zu diesen Tools. Abb: Jobsteuerung und Protokoll in der ExsoFlow ManagementConsole beispielsweise die Protokollierung oder die Verwaltung von SQLVerbindungen, die einfach über die ExsoFlow-Console administrierbar sind. Durch die Kombinationsmöglichkeiten im Job-Engine stehen nun praktisch alle Möglichkeiten offen: seien es Zugriffe auf ein ERPAPI bei Empfang eines ExsoFlow-Montageberichtes, das Eintragen oder Auslesen eines Termins in einem CRM-System, das Versenden einer Mahnung per eMail, Lagerbestands-Auskünfte als Plug-InWebservice für eine Website etc. Und das mit einem Entwicklungsaufwand, der kaum zu unterbieten sein dürfte. Im Minimalfall reicht es aus, zwei Klassen zu programmieren und in ExsoFlow einzuhängen um einen kompletten Webservice anbieten zu können. ExsoFlow Workflow- & IntegrationServer Verwaltung Ihr zertifizierter ExsoForm-Partner: Mit der ExsoFlow ManagementConsole bietet ExsoFlow ein professionelles Verwaltungswerkzeug an, das mit dem ExsoFlowServer über WebServices verbunden ist. EXSO. business solutions GmbH Sternstraße 9-11 · 40479 Düsseldorf · Germany Telefon +49 211 6000 10-3 · Telefax +49 211 6000 10-40 eMail vertrieb@exso.de www.exsoform.com Abb: Rechteverwaltung in der ExsoFlow ManagementConsole Stand Januar 2014 Verwendete Unternehmens- und Produktnamen können eingetragene Marken der jeweiligen Unternehmen sein. Der Funktionsumfang kann landesspezifisch variieren, Änderungen des Funktionsumfangs können ohne Vorankündigung erfolgen. Irrtümer und Druckfehler vorbehalten. © 2014 EXSO. business solutions GmbH. Alle Rechte vorbehalten.
