1. Das dreckige Dutzend –
ADF Migration nach 12c in der IKB
Torsten Kleiber, DOAG, 19.11.2014

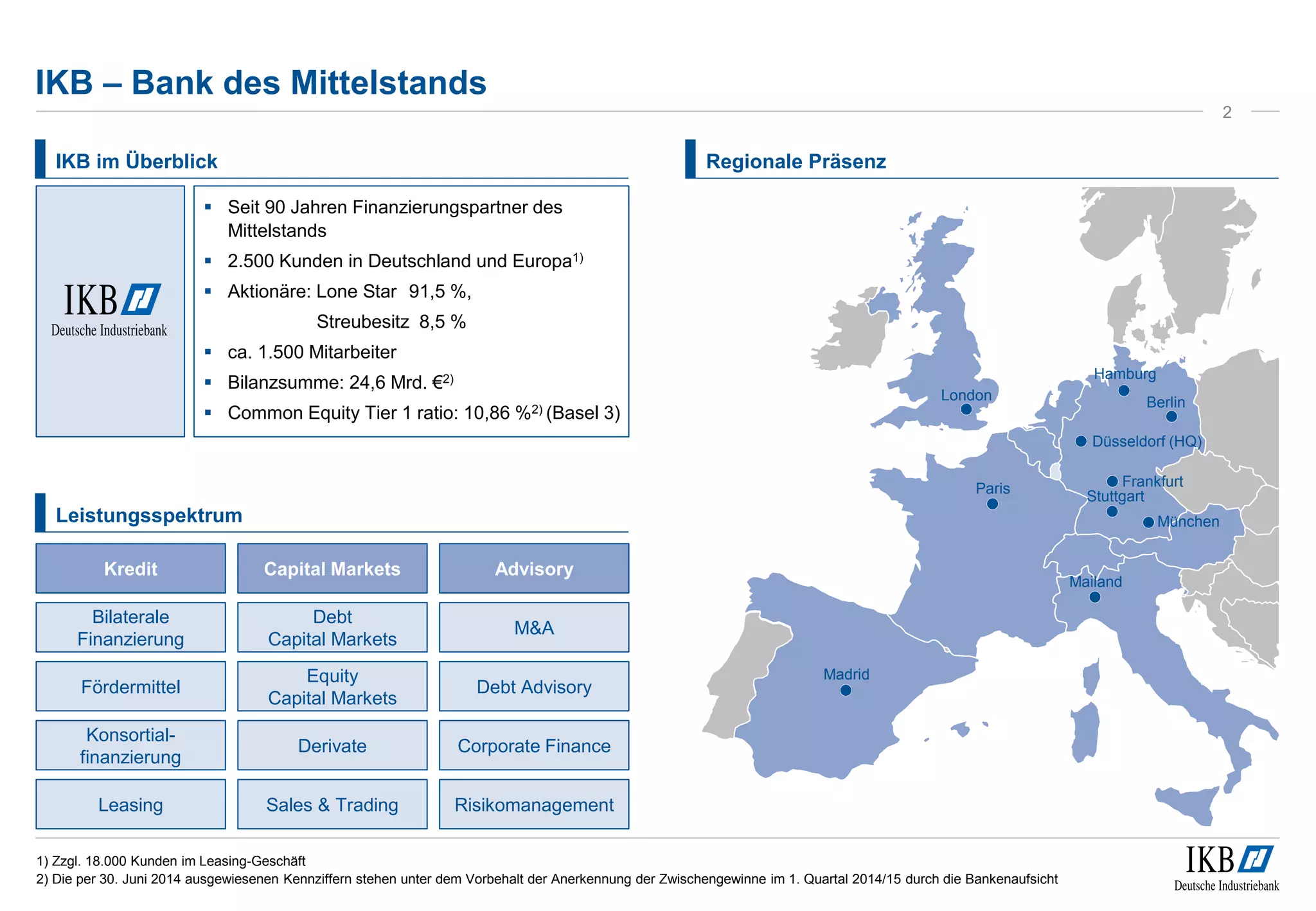

2. IKB – Bank des Mittelstands
IKB im Überblick
Leistungsspektrum
Regionale Präsenz
1) Zzgl. 18.000 Kunden im Leasing-Geschäft
2) Die per 30. Juni 2014 ausgewiesenen Kennziffern stehen unter dem Vorbehalt der Anerkennung der Zwischengewinne im 1. Quartal 2014/15 durch die Bankenaufsicht
2
 Seit 90 Jahren Finanzierungspartner des
Mittelstands
 2.500 Kunden in Deutschland und Europa1)
 Aktionäre: Lone Star 91,5 %,
Streubesitz 8,5 %
 ca. 1.500 Mitarbeiter
 Bilanzsumme: 24,6 Mrd. €2)
 Common Equity Tier 1 ratio: 10,86 %2) (Basel 3)
Mailand
London
Paris
Madrid
München
Stuttgart
Frankfurt
Düsseldorf (HQ)
Berlin
Hamburg
Fördermittel
Konsortial-finanzierung
Leasing
Equity
Capital Markets
Advisory
M&A
Corporate Finance
Risikomanagement
Debt Advisory
Derivate
Sales & Trading
Kredit
Bilaterale
Finanzierung
Capital Markets
Debt
Capital Markets

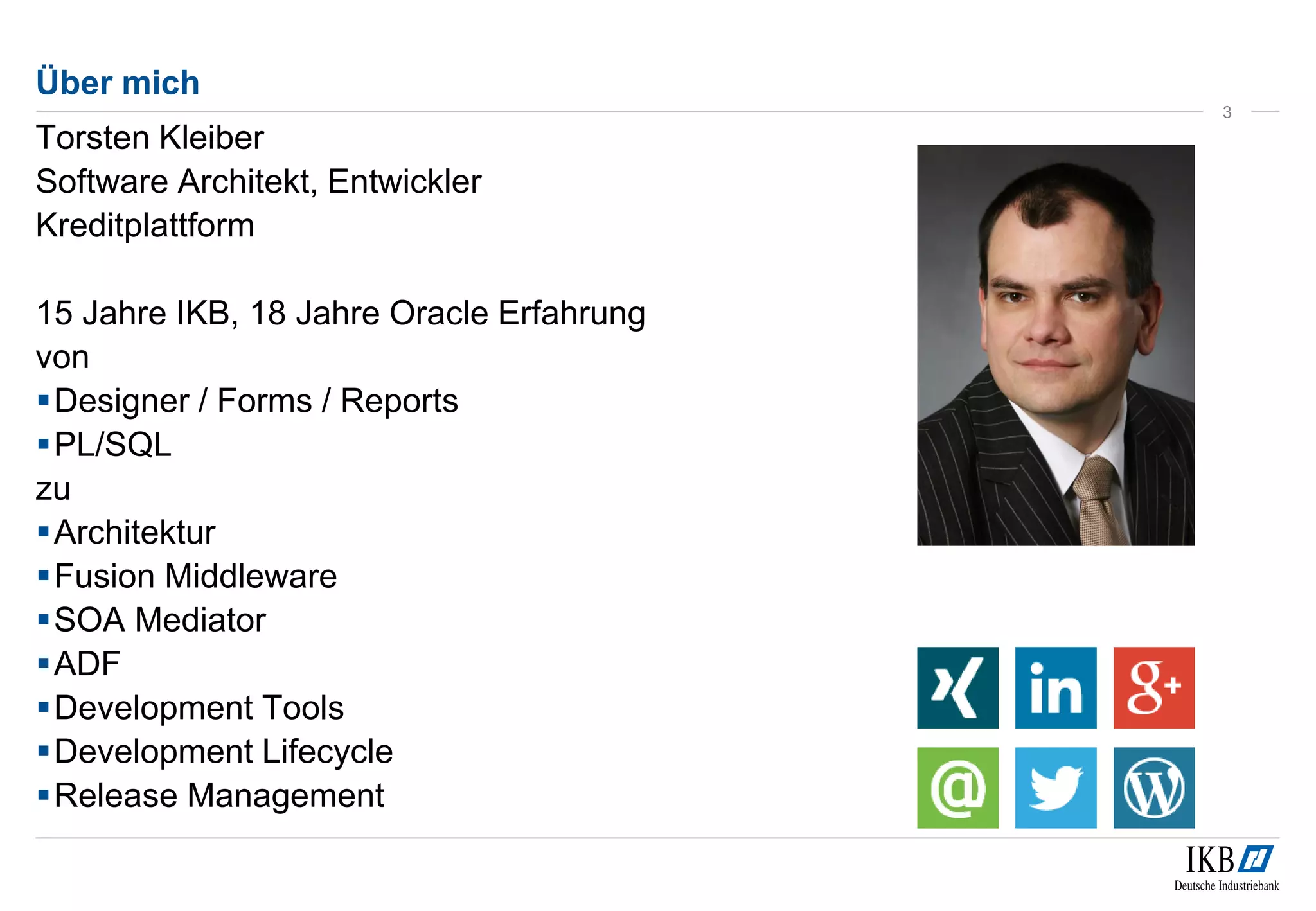

3. Über mich
Torsten Kleiber
Software Architekt, Entwickler
Kreditplattform
15 Jahre IKB, 18 Jahre Oracle Erfahrung
von
Designer / Forms / Reports
PL/SQL
zu
Architektur
Fusion Middleware
SOA Mediator
ADF
Development Tools
Development Lifecycle
Release Management
3

4. Agenda
4
Ausgangs-lage
Ziele
Server
Entwickler-
Software
Migration
Release
Bugs
Betrieb
???
Fazit
Ausblick
Q&A

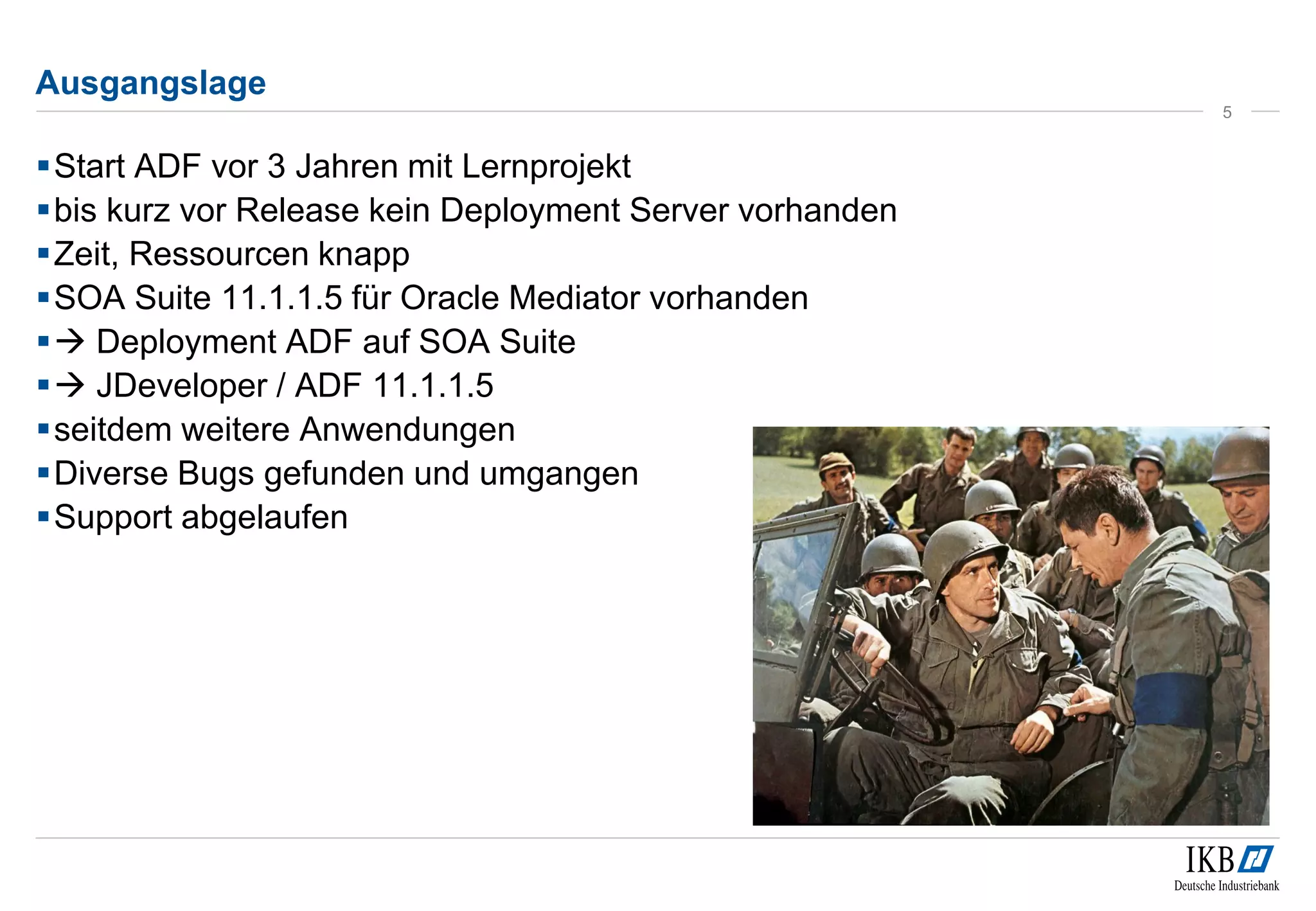

5. Ausgangslage
Start ADF vor 3 Jahren mit Lernprojekt
bis kurz vor Release kein Deployment Server vorhanden
Zeit, Ressourcen knapp
SOA Suite 11.1.1.5 für Oracle Mediator vorhanden
 Deployment ADF auf SOA Suite
 JDeveloper / ADF 11.1.1.5
seitdem weitere Anwendungen
Diverse Bugs gefunden und umgangen
Support abgelaufen
5

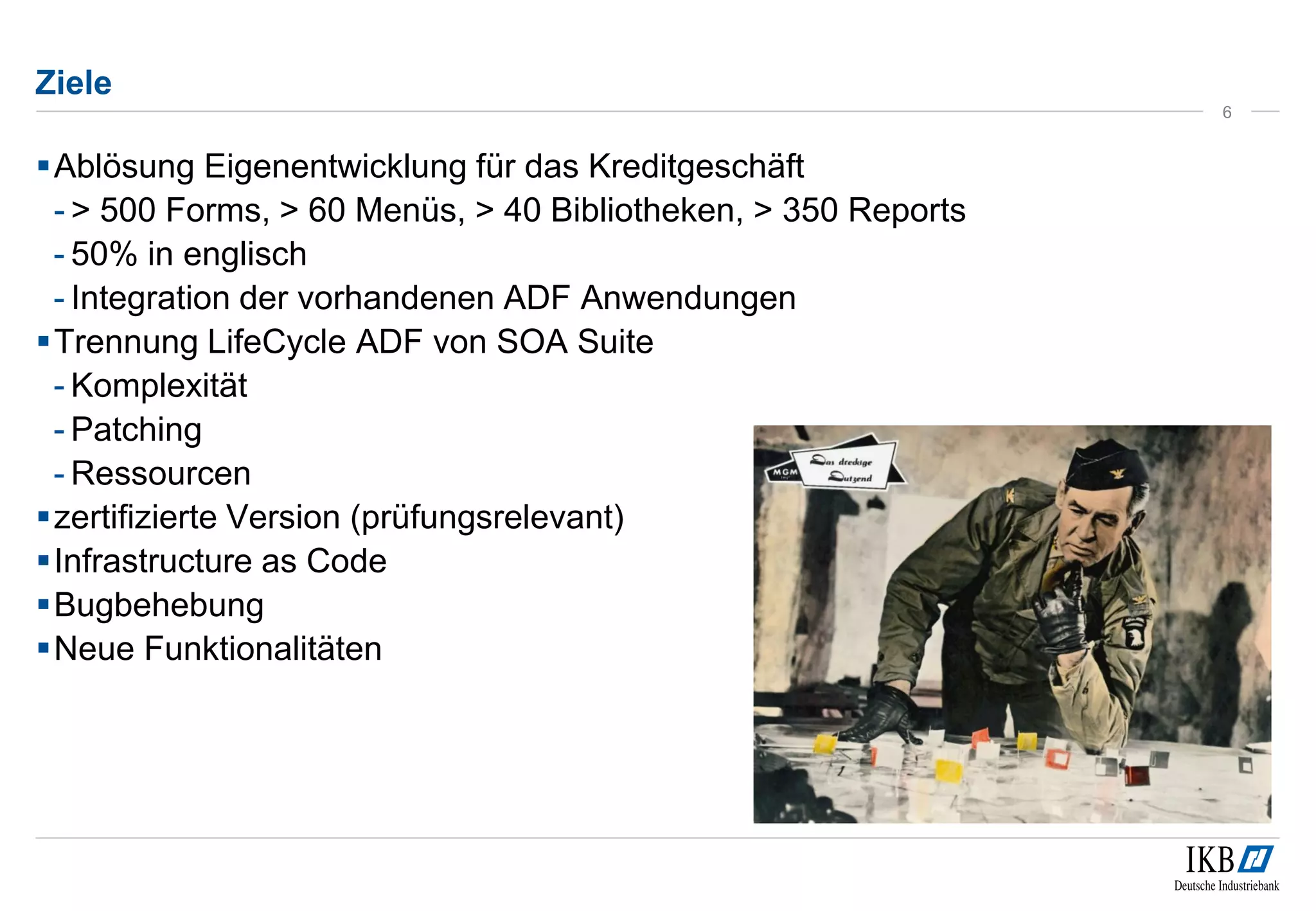

6. Ziele
Ablösung Eigenentwicklung für das Kreditgeschäft
- > 500 Forms, > 60 Menüs, > 40 Bibliotheken, > 350 Reports
- 50% in englisch
- Integration der vorhandenen ADF Anwendungen
Trennung LifeCycle ADF von SOA Suite
- Komplexität
- Patching
- Ressourcen
zertifizierte Version (prüfungsrelevant)
Infrastructure as Code
Bugbehebung
Neue Funktionalitäten
6

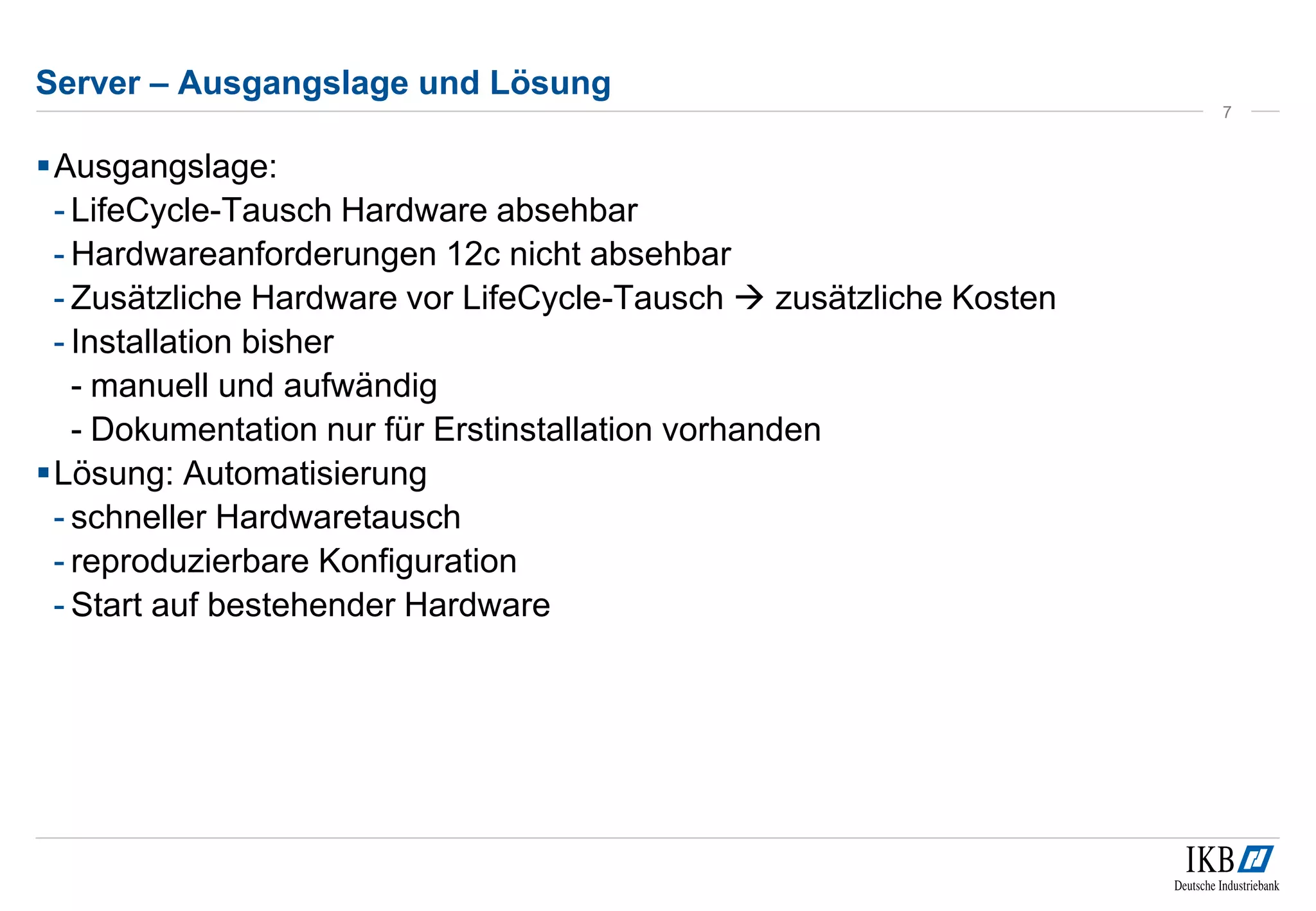

7. Server – Ausgangslage und Lösung
Ausgangslage:
- LifeCycle-Tausch Hardware absehbar
- Hardwareanforderungen 12c nicht absehbar
- Zusätzliche Hardware vor LifeCycle-Tausch  zusätzliche Kosten
- Installation bisher
- manuell und aufwändig
- Dokumentation nur für Erstinstallation vorhanden
Lösung: Automatisierung
- schneller Hardwaretausch
- reproduzierbare Konfiguration
- Start auf bestehender Hardware
7

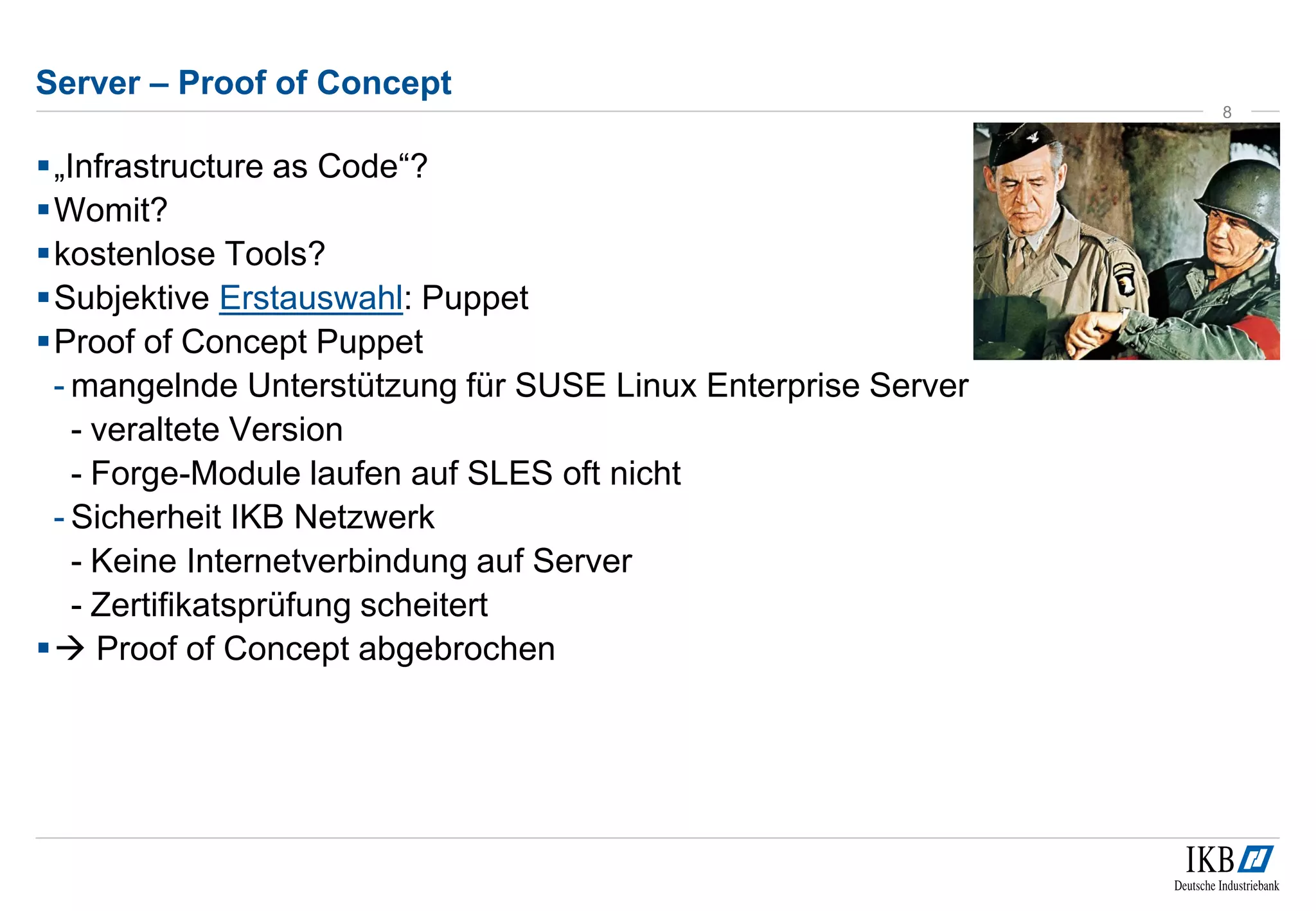

8. Server – Proof of Concept
 „Infrastructure as Code“?
Womit?
kostenlose Tools?
Subjektive Erstauswahl: Puppet
Proof of Concept Puppet
- mangelnde Unterstützung für SUSE Linux Enterprise Server
- veraltete Version
- Forge-Module laufen auf SLES oft nicht
- Sicherheit IKB Netzwerk
- Keine Internetverbindung auf Server
- Zertifikatsprüfung scheitert
 Proof of Concept abgebrochen
8

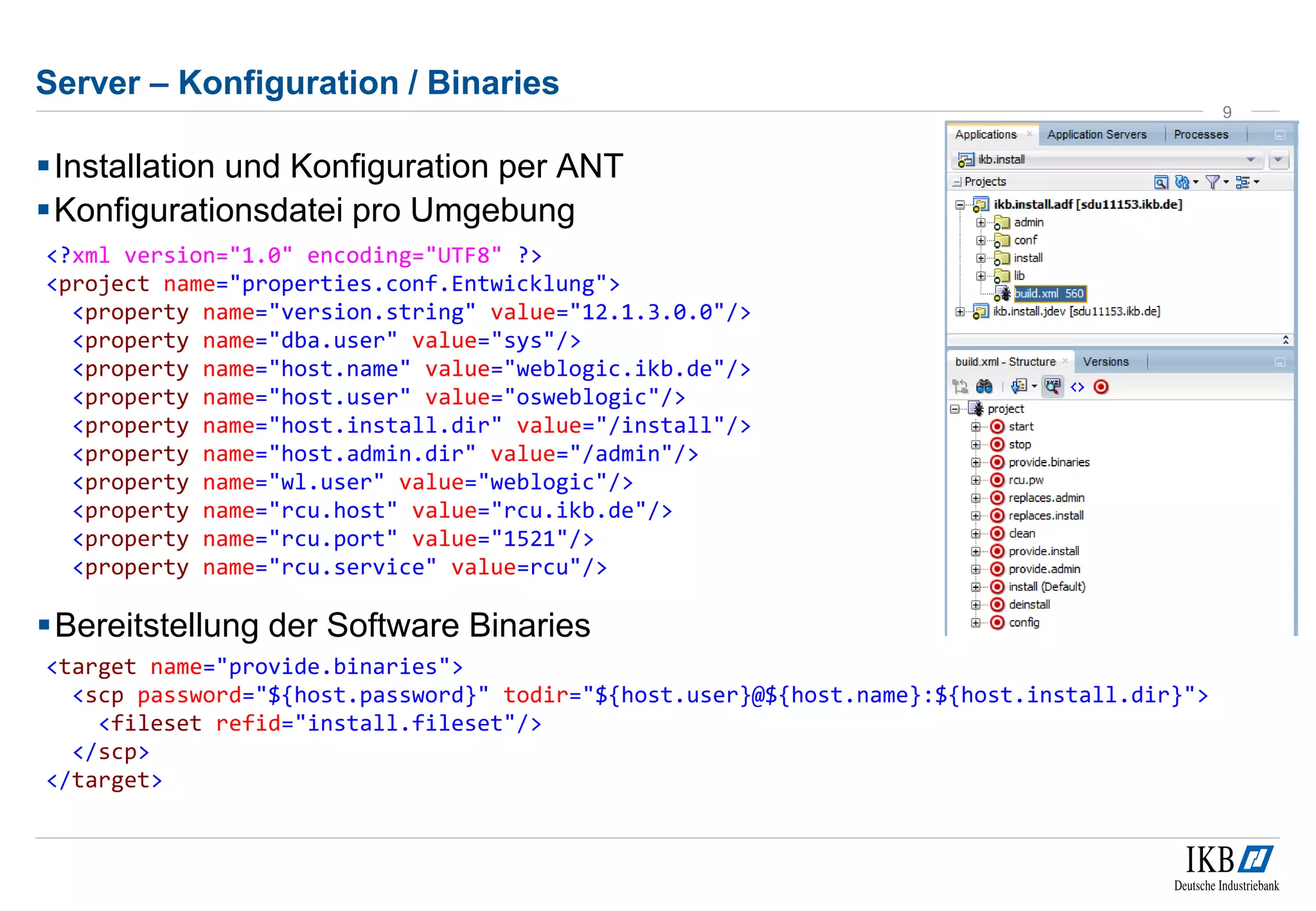

9. Server – Konfiguration / Binaries
Installation und Konfiguration per ANT
Konfigurationsdatei pro Umgebung
9
<?xml version="1.0" encoding="UTF8" ?>
<project name="properties.conf.Entwicklung">
<property name="version.string" value="12.1.3.0.0"/>
<property name="dba.user" value="sys"/>
<property name="host.name" value="weblogic.ikb.de"/>
<property name="host.user" value="osweblogic"/>
<property name="host.install.dir" value="/install"/>
<property name="host.admin.dir" value="/admin"/>
<property name="wl.user" value="weblogic"/>
<property name="rcu.host" value="rcu.ikb.de"/>
<property name="rcu.port" value="1521"/>
<property name="rcu.service" value=rcu"/>
Bereitstellung der Software Binaries
<target name="provide.binaries">
<scp password="${host.password}" todir="${host.user}@${host.name}:${host.install.dir}">
<fileset refid="install.fileset"/>
</scp>
</target>

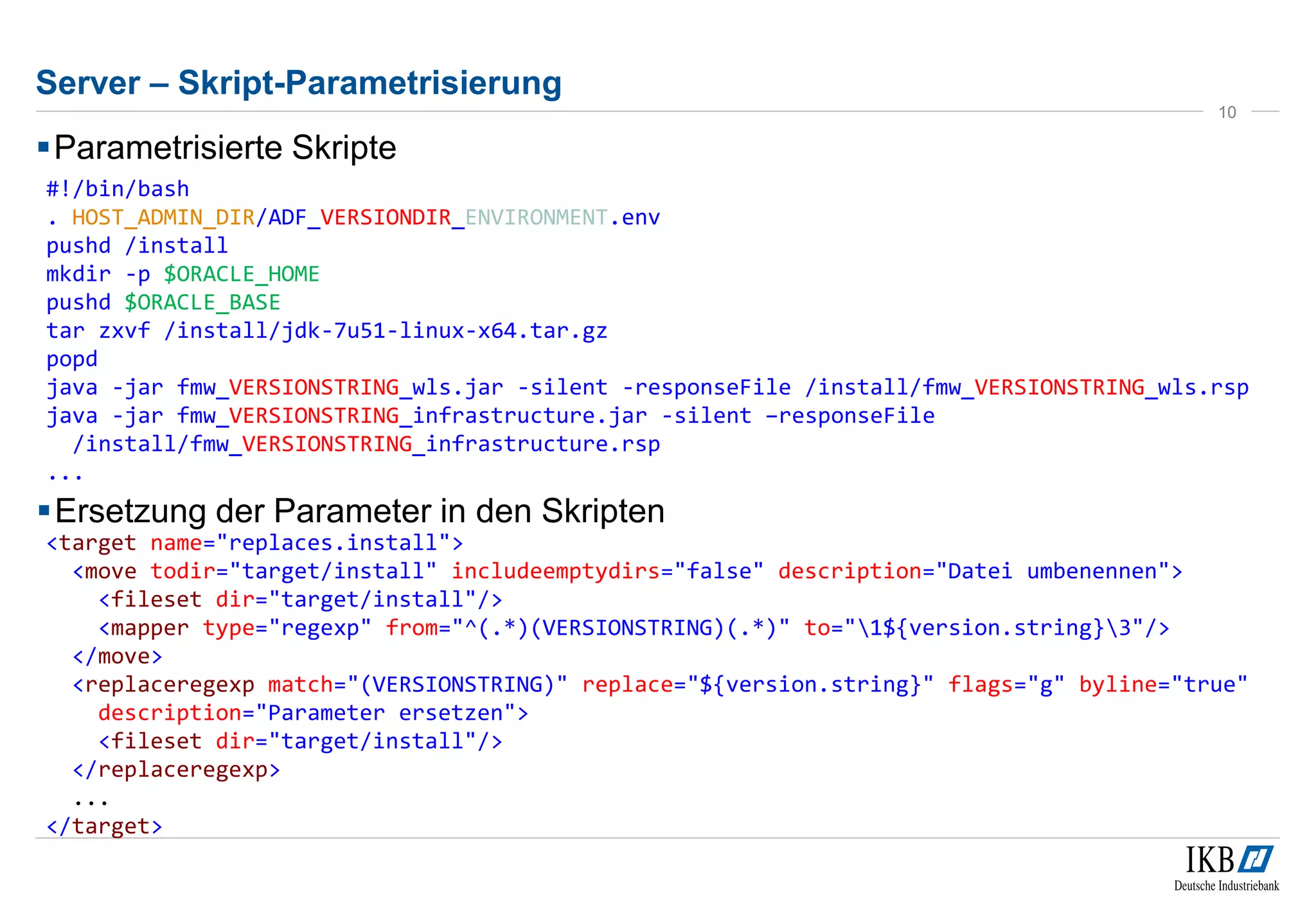

10. Server – Skript-Parametrisierung
Parametrisierte Skripte
10
Ersetzung der Parameter in den Skripten
#!/bin/bash
. HOST_ADMIN_DIR/ADF_VERSIONDIR_ENVIRONMENT.env
pushd /install
mkdir -p $ORACLE_HOME
pushd $ORACLE_BASE
tar zxvf /install/jdk-7u51-linux-x64.tar.gz
popd
java -jar fmw_VERSIONSTRING_wls.jar -silent -responseFile /install/fmw_VERSIONSTRING_wls.rsp
java -jar fmw_VERSIONSTRING_infrastructure.jar -silent –responseFile
/install/fmw_VERSIONSTRING_infrastructure.rsp
...
<target name="replaces.install">
<move todir="target/install" includeemptydirs="false" description="Datei umbenennen">
<fileset dir="target/install"/>
<mapper type="regexp" from="^(.*)(VERSIONSTRING)(.*)" to="1${version.string}3"/>
</move>
<replaceregexp match="(VERSIONSTRING)" replace="${version.string}" flags="g" byline="true"
description="Parameter ersetzen">
<fileset dir="target/install"/>
</replaceregexp>
...
</target>

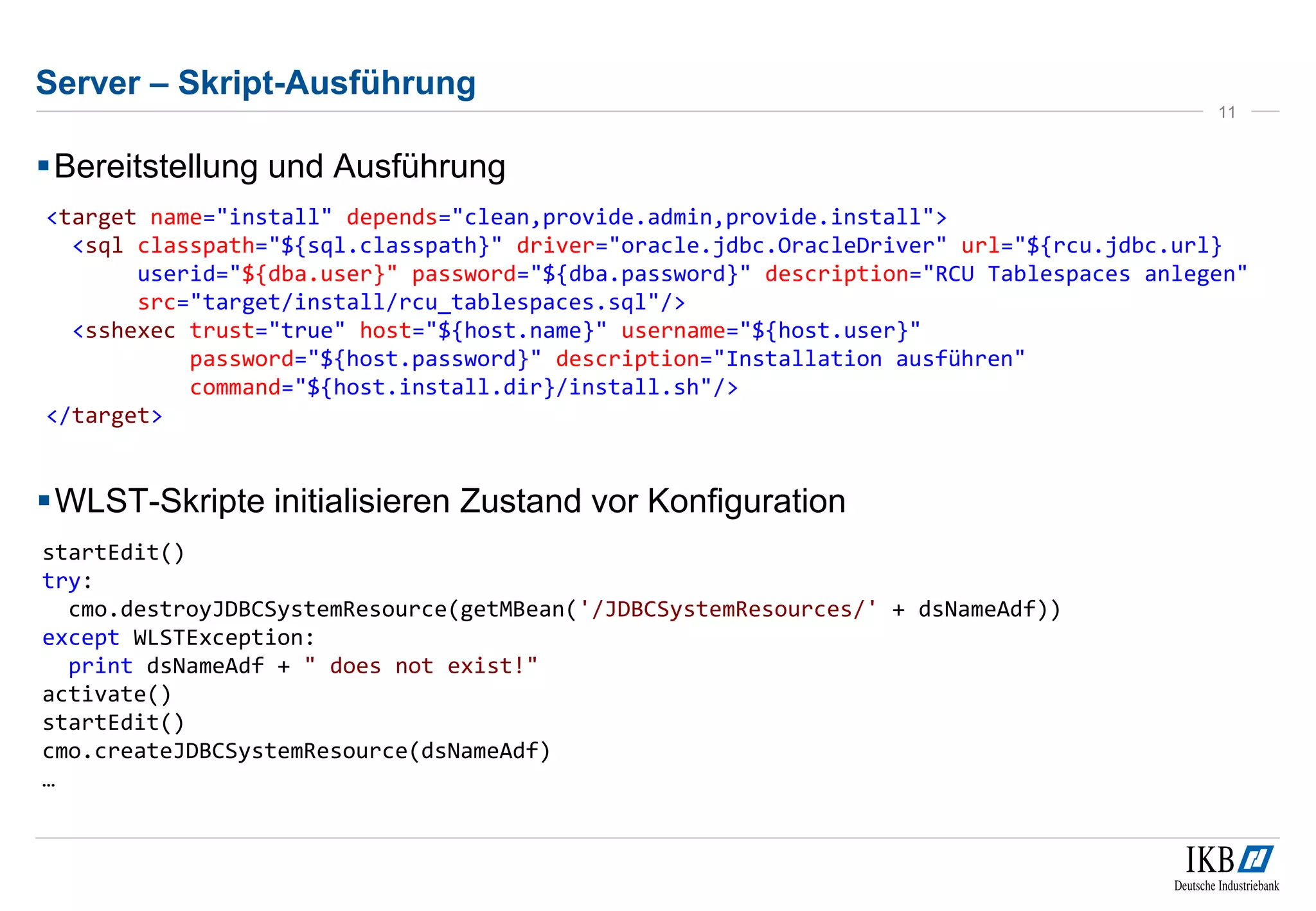

11. Server – Skript-Ausführung
Bereitstellung und Ausführung
11
<target name="install" depends="clean,provide.admin,provide.install">
<sql classpath="${sql.classpath}" driver="oracle.jdbc.OracleDriver" url="${rcu.jdbc.url}
userid="${dba.user}" password="${dba.password}" description="RCU Tablespaces anlegen"
src="target/install/rcu_tablespaces.sql"/>
<sshexec trust="true" host="${host.name}" username="${host.user}"
password="${host.password}" description="Installation ausführen"
command="${host.install.dir}/install.sh"/>
</target>
WLST-Skripte initialisieren Zustand vor Konfiguration
startEdit()
try:
cmo.destroyJDBCSystemResource(getMBean('/JDBCSystemResources/' + dsNameAdf))
except WLSTException:
print dsNameAdf + " does not exist!"
activate()
startEdit()
cmo.createJDBCSystemResource(dsNameAdf)
…

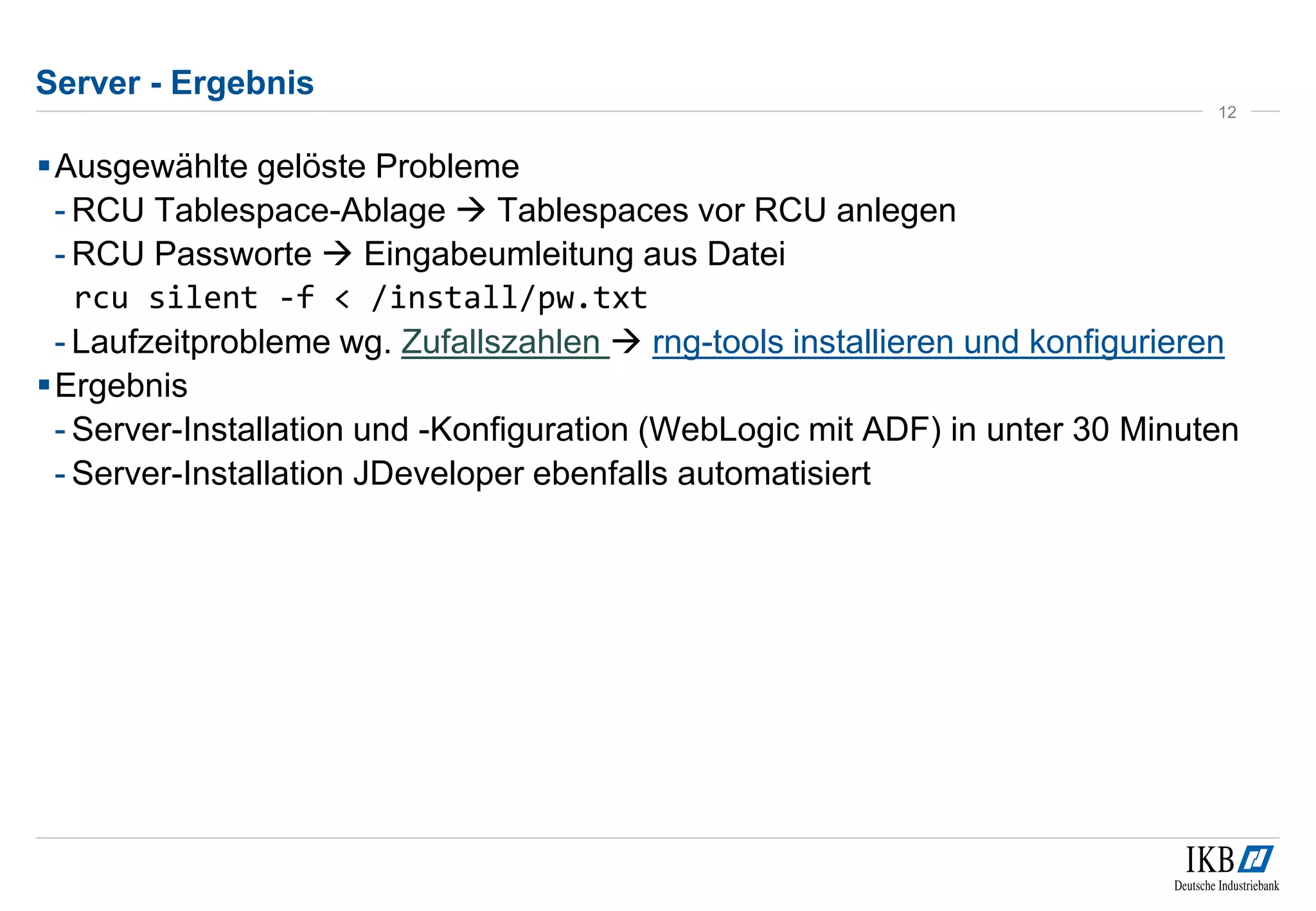

12. Server - Ergebnis
12
Ausgewählte gelöste Probleme
- RCU Tablespace-Ablage  Tablespaces vor RCU anlegen
-RCU Passworte  Eingabeumleitung aus Datei
rcu silent -f < /install/pw.txt
- Laufzeitprobleme wg. Zufallszahlen  rng-tools installieren und konfigurieren
Ergebnis
- Server-Installation und -Konfiguration (WebLogic mit ADF) in unter 30 Minuten
- Server-Installation JDeveloper ebenfalls automatisiert

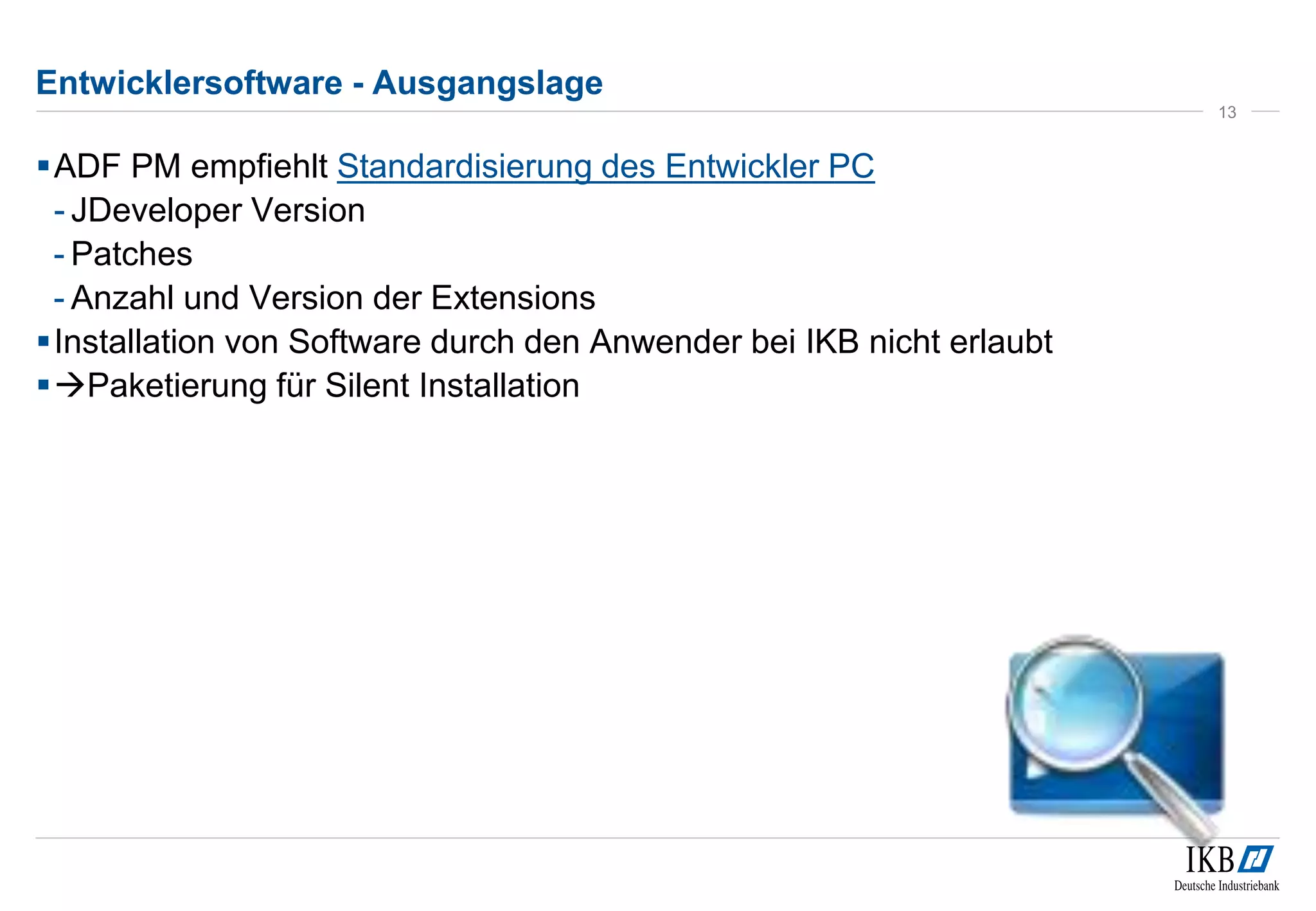

13. Entwicklersoftware - Ausgangslage
ADF PM empfiehlt Standardisierung des Entwickler PC
- JDeveloper Version
- Patches
- Anzahl und Version der Extensions
Installation von Software durch den Anwender bei IKB nicht erlaubt
Paketierung für Silent Installation
13

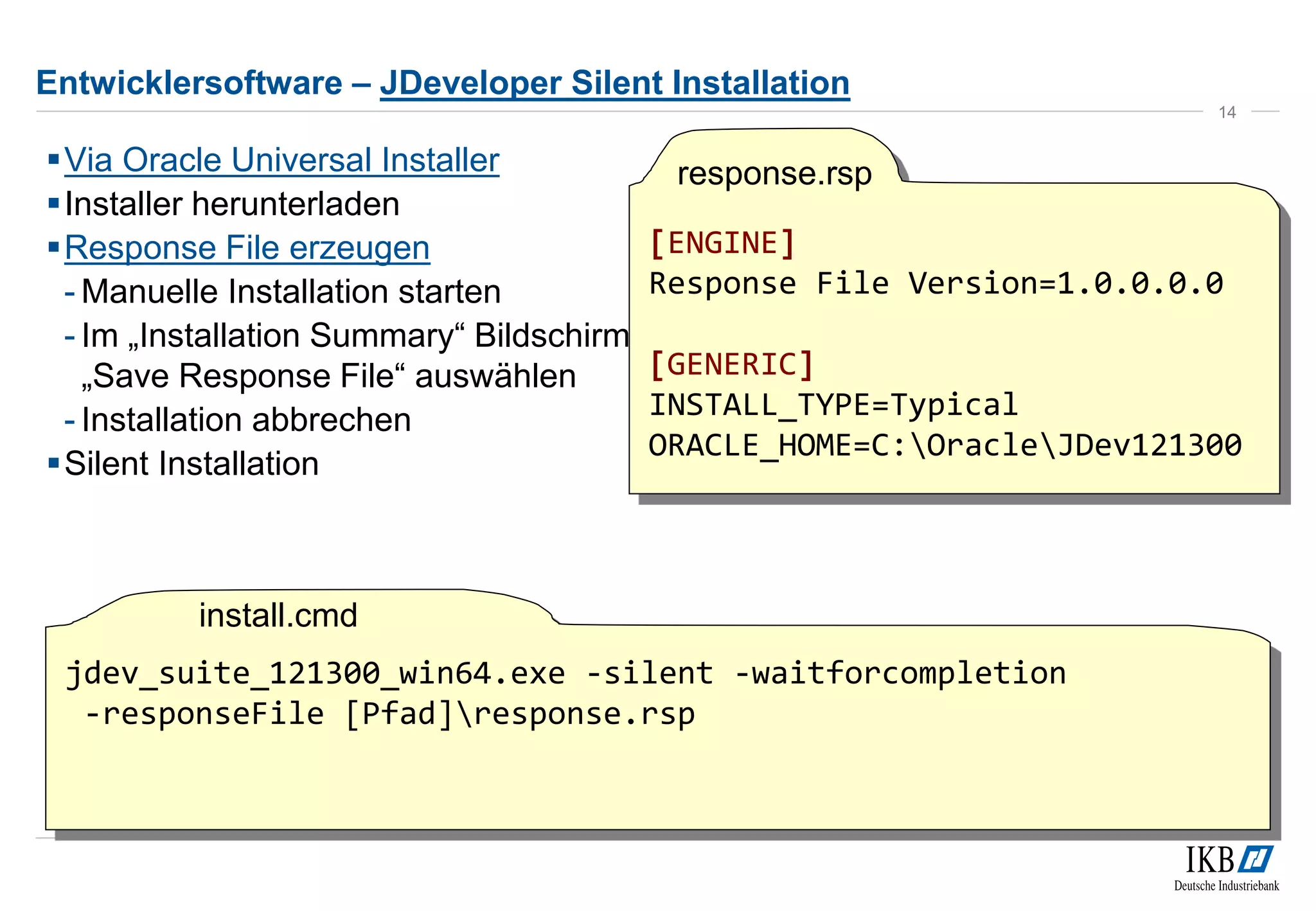

14. Entwicklersoftware – JDeveloper Silent Installation
Via Oracle Universal Installer
Installer herunterladen
Response File erzeugen
- Manuelle Installation starten
- Im „Installation Summary“ Bildschirm
„Save Response File“ auswählen
- Installation abbrechen
Silent Installation
14
[ENGINE]
Response File Version=1.0.0.0.0
[GENERIC]
INSTALL_TYPE=Typical
ORACLE_HOME=C:OracleJDev121300
jdev_suite_121300_win64.exe -silent -waitforcompletion
-responseFile [Pfad]response.rsp
response.rsp
install.cmd

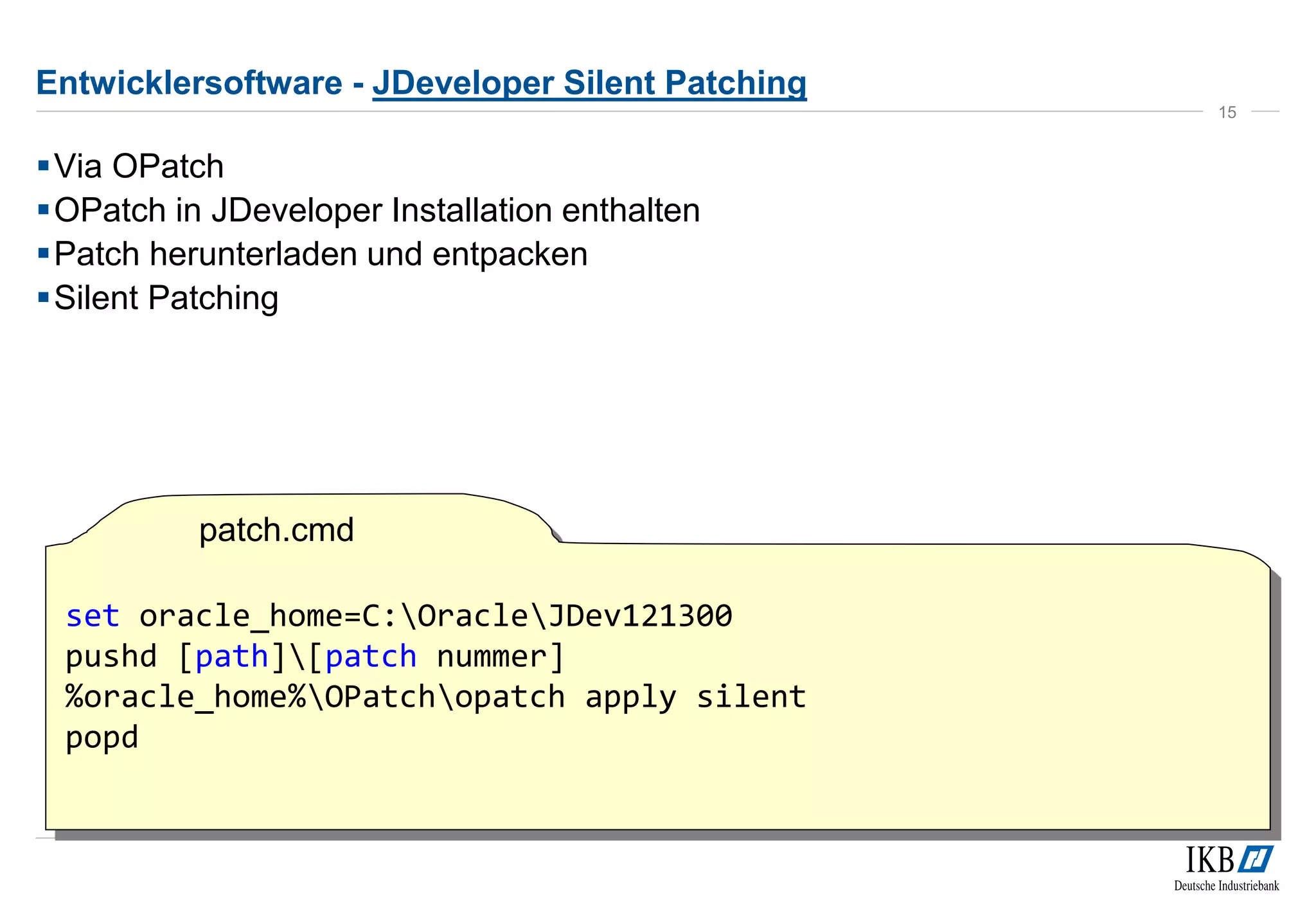

15. Entwicklersoftware - JDeveloper Silent Patching
Via OPatch
OPatch in JDeveloper Installation enthalten
Patch herunterladen und entpacken
Silent Patching
15
set oracle_home=C:OracleJDev121300
pushd [path][patch nummer]
%oracle_home%OPatchopatch apply silent
popd
patch.cmd

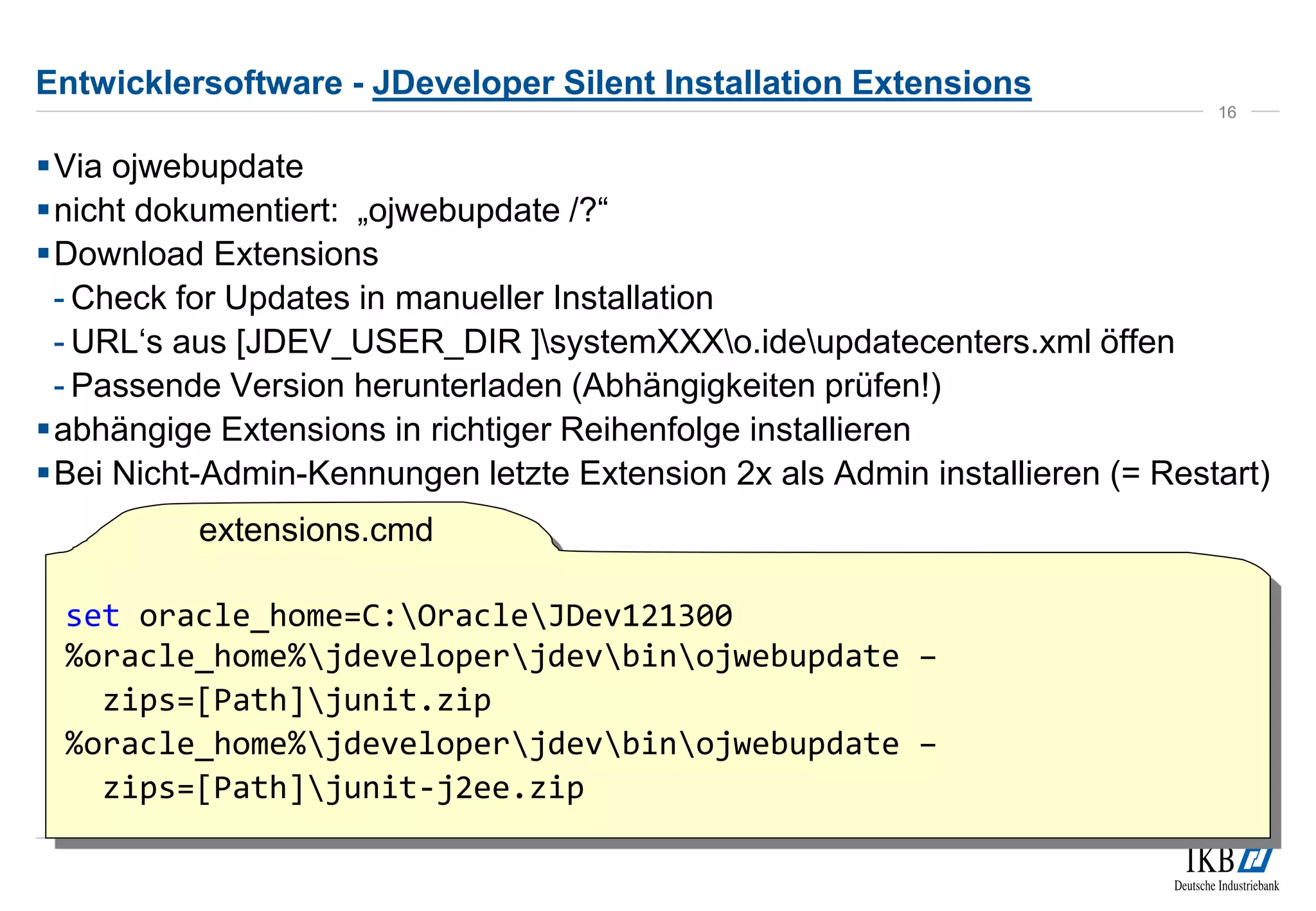

16. Entwicklersoftware - JDeveloper Silent Installation Extensions
Via ojwebupdate
 nicht dokumentiert: „ojwebupdate /?“
Download Extensions
- Check for Updates in manueller Installation
- URL‘s aus [JDEV_USER_DIR ]systemXXXo.ideupdatecenters.xml öffen
- Passende Version herunterladen (Abhängigkeiten prüfen!)
abhängige Extensions in richtiger Reihenfolge installieren
Bei Nicht-Admin-Kennungen letzte Extension 2x als Admin installieren (= Restart)
16
set oracle_home=C:OracleJDev121300
%oracle_home%jdeveloperjdevbinojwebupdate –
zips=[Path]junit.zip
%oracle_home%jdeveloperjdevbinojwebupdate –
zips=[Path]junit-j2ee.zip
extensions.cmd

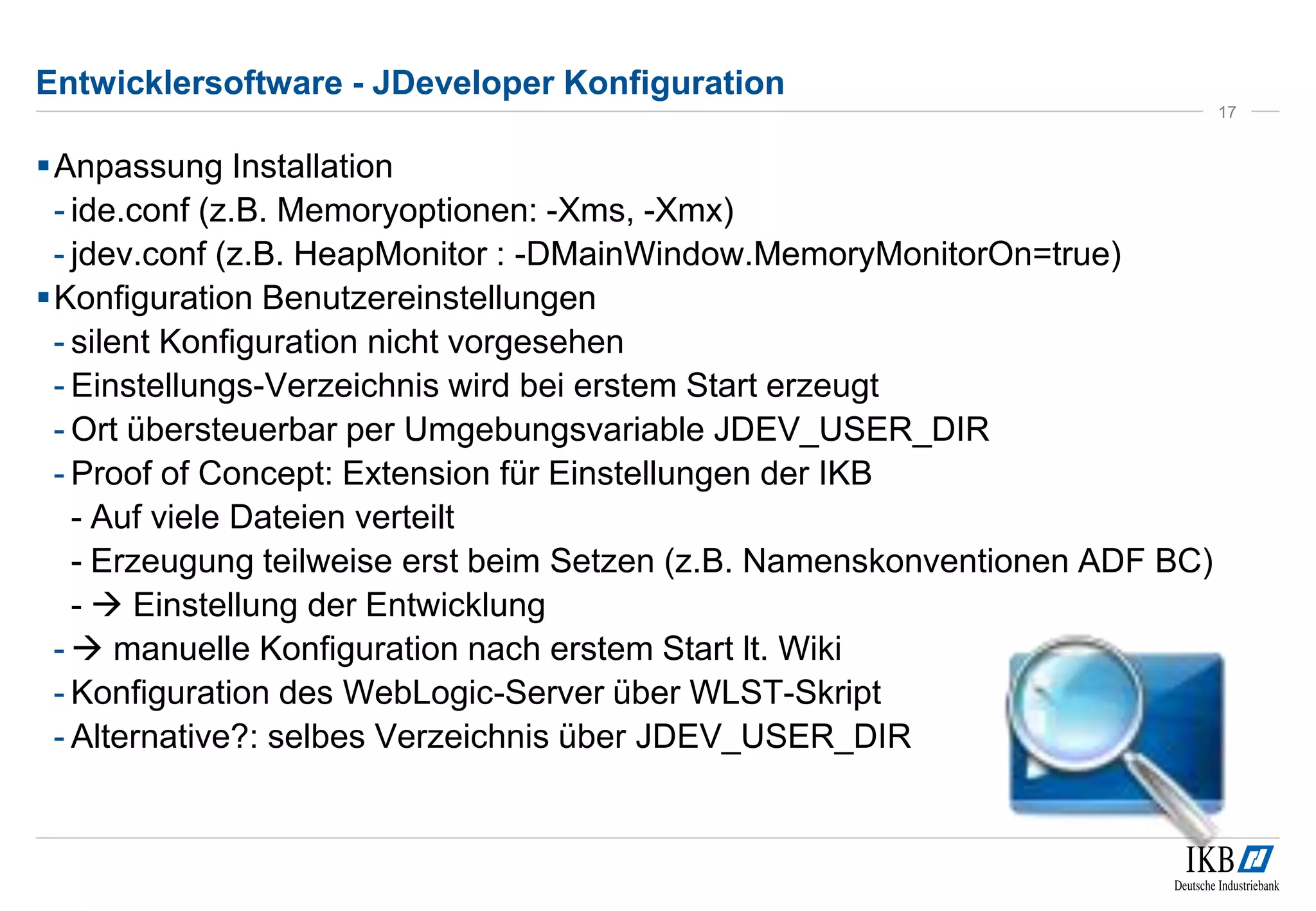

17. Entwicklersoftware - JDeveloper Konfiguration
Anpassung Installation
- ide.conf (z.B. Memoryoptionen: -Xms, -Xmx)
- jdev.conf (z.B. HeapMonitor : -DMainWindow.MemoryMonitorOn=true)
Konfiguration Benutzereinstellungen
- silent Konfiguration nicht vorgesehen
- Einstellungs-Verzeichnis wird bei erstem Start erzeugt
- Ort übersteuerbar per Umgebungsvariable JDEV_USER_DIR
- Proof of Concept: Extension für Einstellungen der IKB
- Auf viele Dateien verteilt
- Erzeugung teilweise erst beim Setzen (z.B. Namenskonventionen ADF BC)
-  Einstellung der Entwicklung
-  manuelle Konfiguration nach erstem Start lt. Wiki
- Konfiguration des WebLogic-Server über WLST-Skript
- Alternative?: selbes Verzeichnis über JDEV_USER_DIR
17

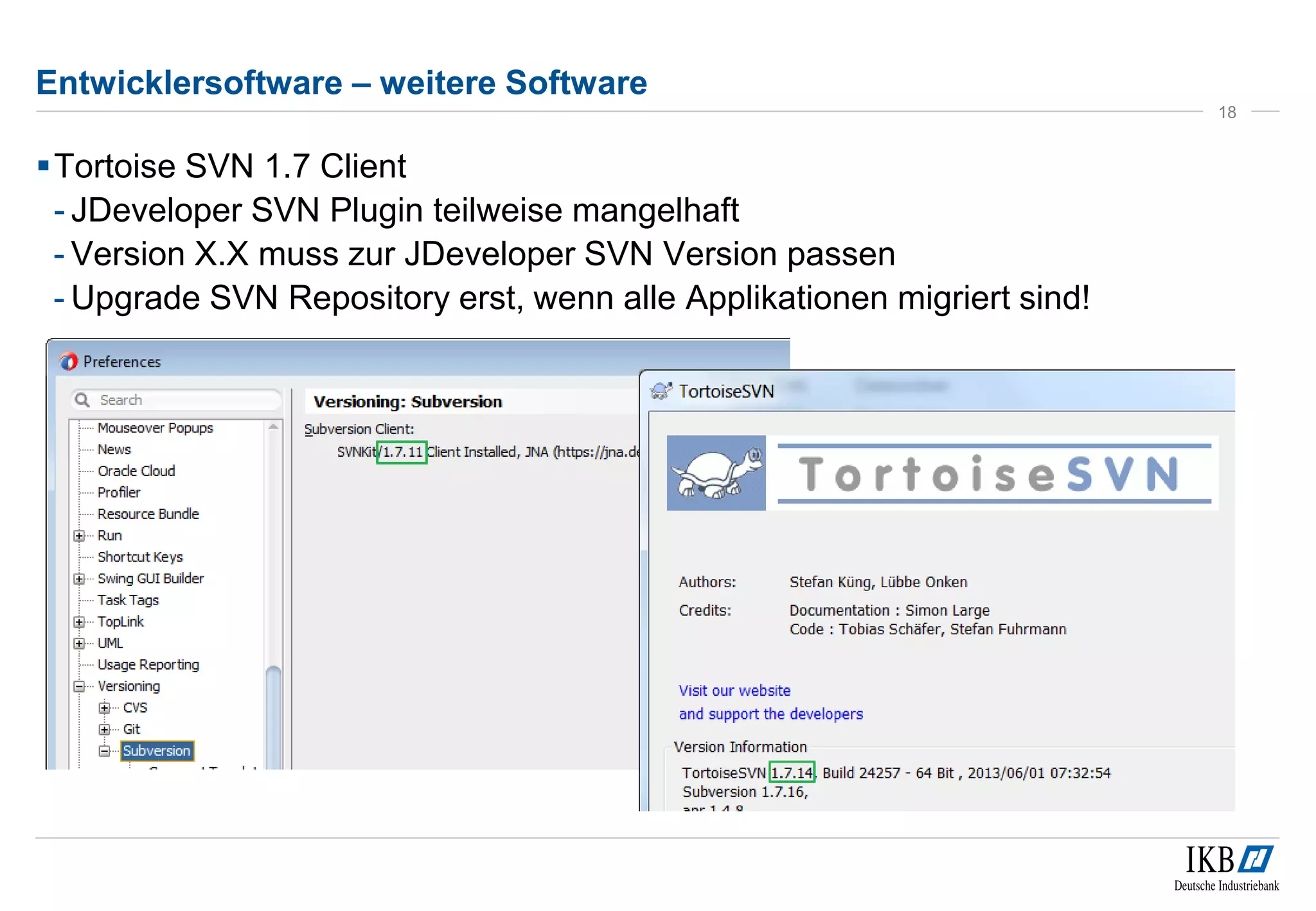

18. Entwicklersoftware – weitere Software
Tortoise SVN 1.7 Client
- JDeveloper SVN Plugin teilweise mangelhaft
- Version X.X muss zur JDeveloper SVN Version passen
- Upgrade SVN Repository erst, wenn alle Applikationen migriert sind!
18

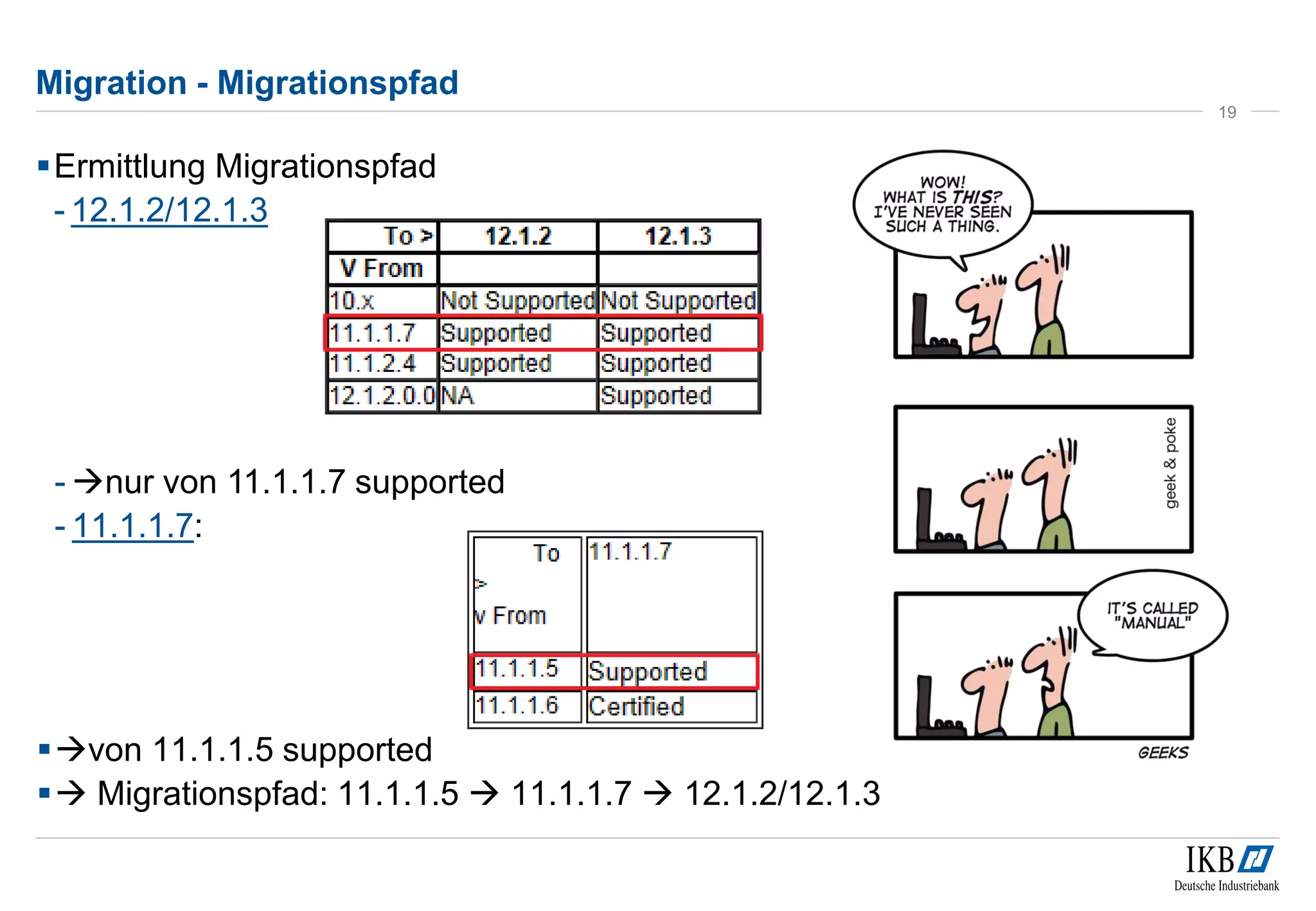

19. Migration - Migrationspfad
Ermittlung Migrationspfad
- 12.1.2/12.1.3
19
- nur von 11.1.1.7 supported
- 11.1.1.7:
von 11.1.1.5 supported
 Migrationspfad: 11.1.1.5  11.1.1.7  12.1.2/12.1.3

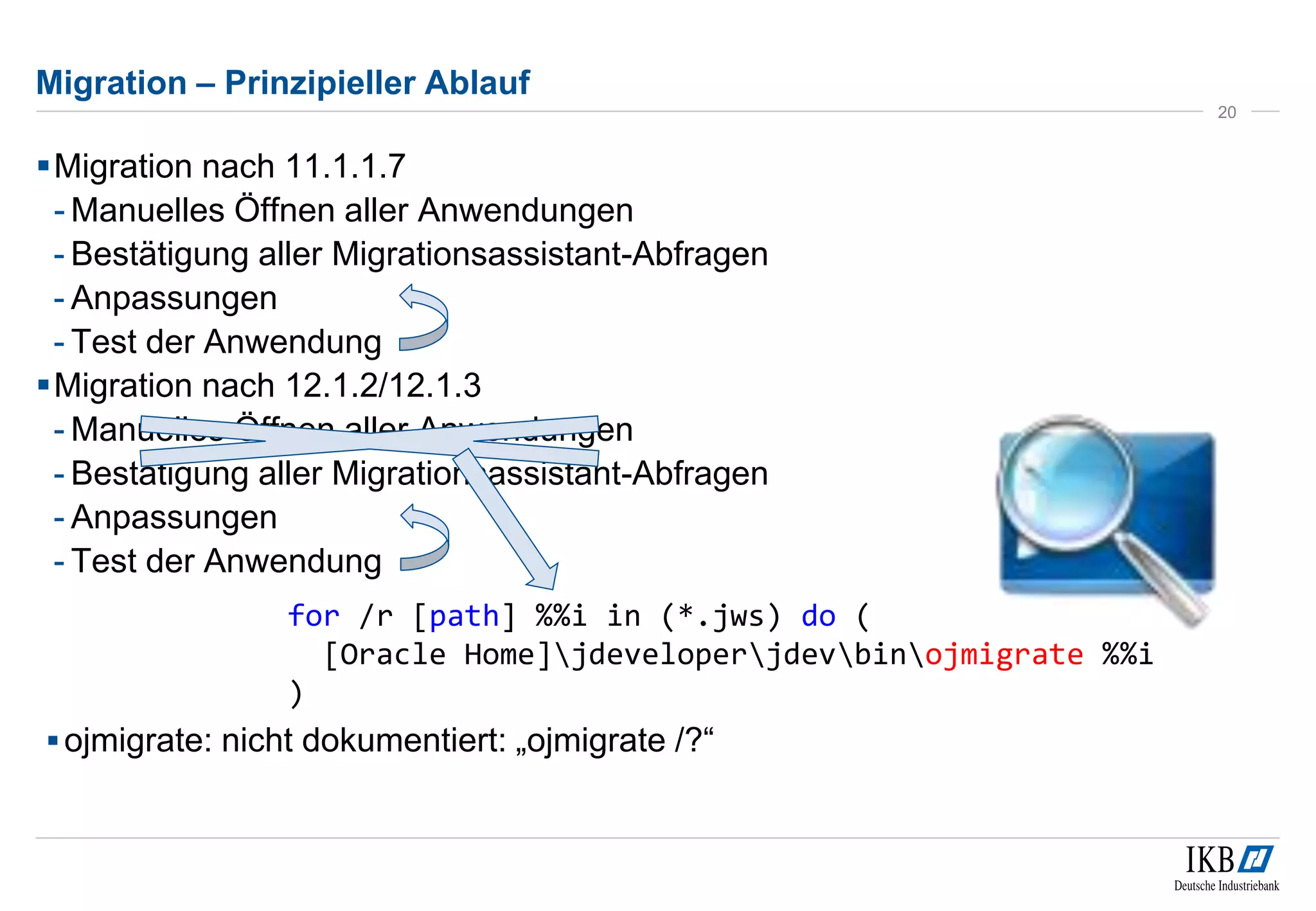

20. Migration – Prinzipieller Ablauf
Migration nach 11.1.1.7
- Manuelles Öffnen aller Anwendungen
- Bestätigung aller Migrationsassistant-Abfragen
- Anpassungen
- Test der Anwendung
Migration nach 12.1.2/12.1.3
- Manuelles Öffnen aller Anwendungen
- Bestätigung aller Migrationsassistant-Abfragen
- Anpassungen
- Test der Anwendung
20
for /r [path] %%i in (*.jws) do (
[Oracle Home]jdeveloperjdevbinojmigrate %%i
)
ojmigrate: nicht dokumentiert: „ojmigrate /?“

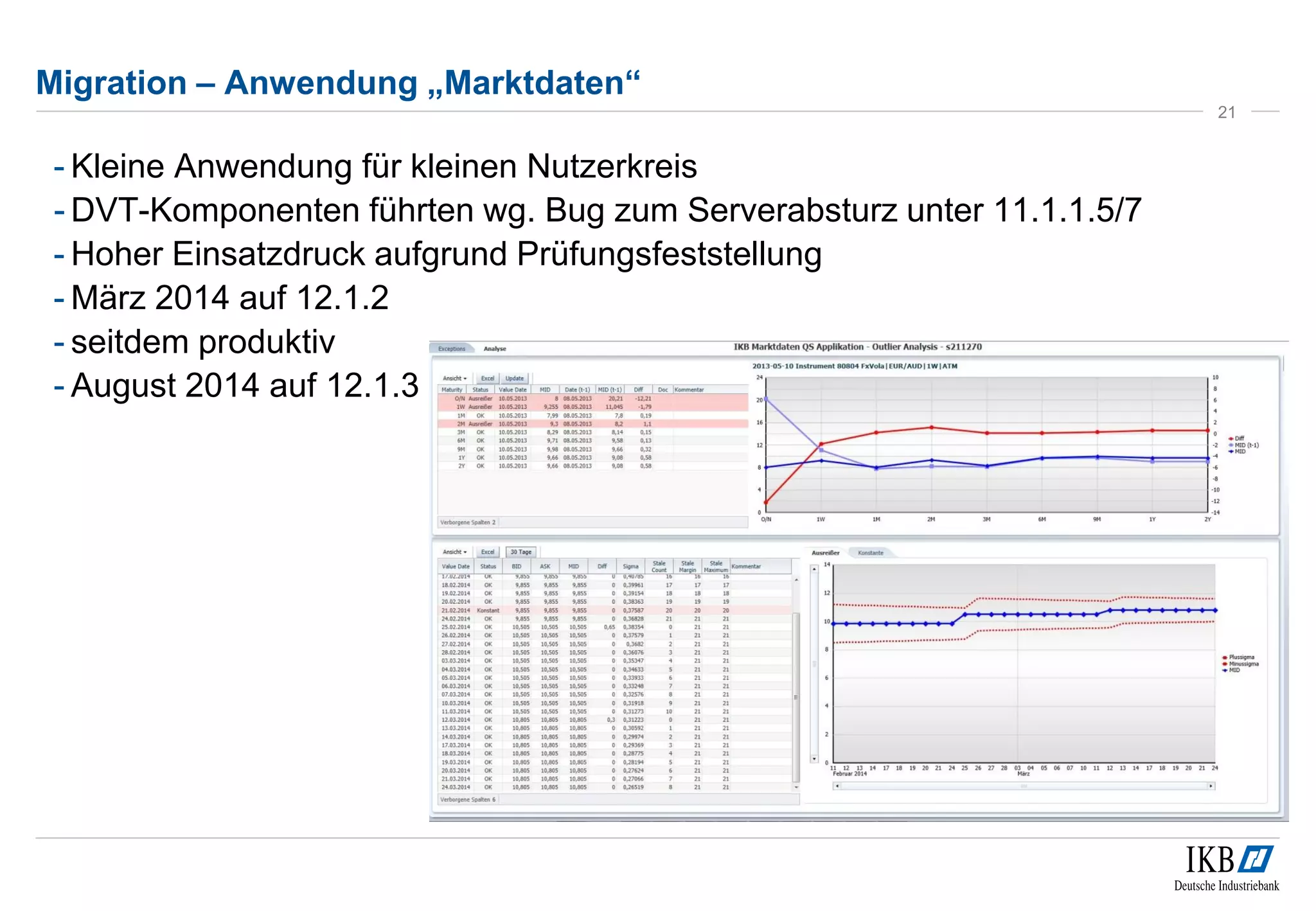

21. Migration – Anwendung „Marktdaten“
- Kleine Anwendung für kleinen Nutzerkreis
- DVT-Komponenten führten wg. Bug zum Serverabsturz unter 11.1.1.5/7
- Hoher Einsatzdruck aufgrund Prüfungsfeststellung
- März 2014 auf 12.1.2
- seitdem produktiv
- August 2014 auf 12.1.3
21

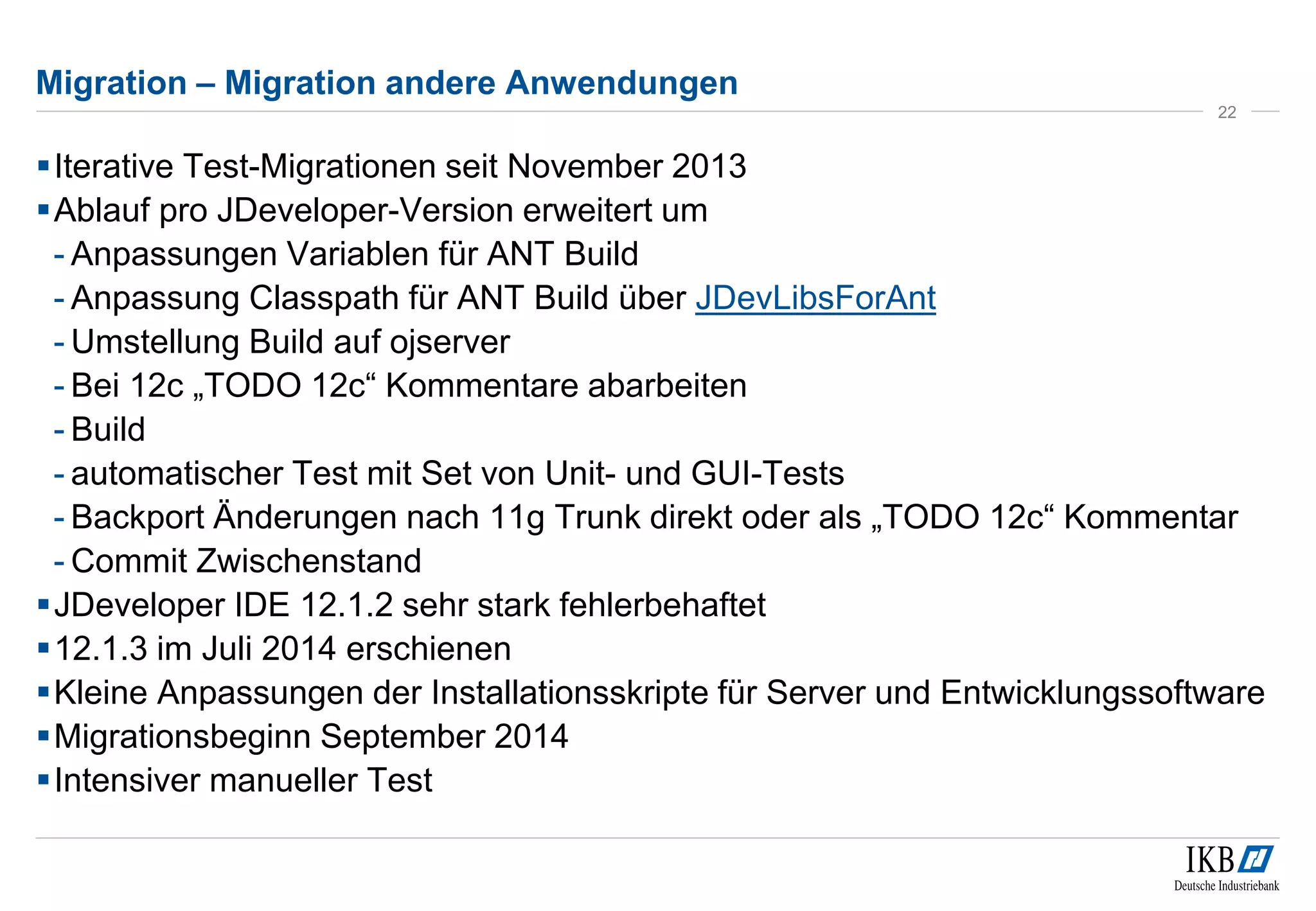

22. Migration – Migration andere Anwendungen
 Iterative Test-Migrationen seit November 2013
Ablauf pro JDeveloper-Version erweitert um
- Anpassungen Variablen für ANT Build
- Anpassung Classpath für ANT Build über JDevLibsForAnt
- Umstellung Build auf ojserver
- Bei 12c „TODO 12c“ Kommentare abarbeiten
- Build
- automatischer Test mit Set von Unit- und GUI-Tests
- Backport Änderungen nach 11g Trunk direkt oder als „TODO 12c“ Kommentar
- Commit Zwischenstand
JDeveloper IDE 12.1.2 sehr stark fehlerbehaftet
12.1.3 im Juli 2014 erschienen
Kleine Anpassungen der Installationsskripte für Server und Entwicklungssoftware
Migrationsbeginn September 2014
Intensiver manueller Test
22

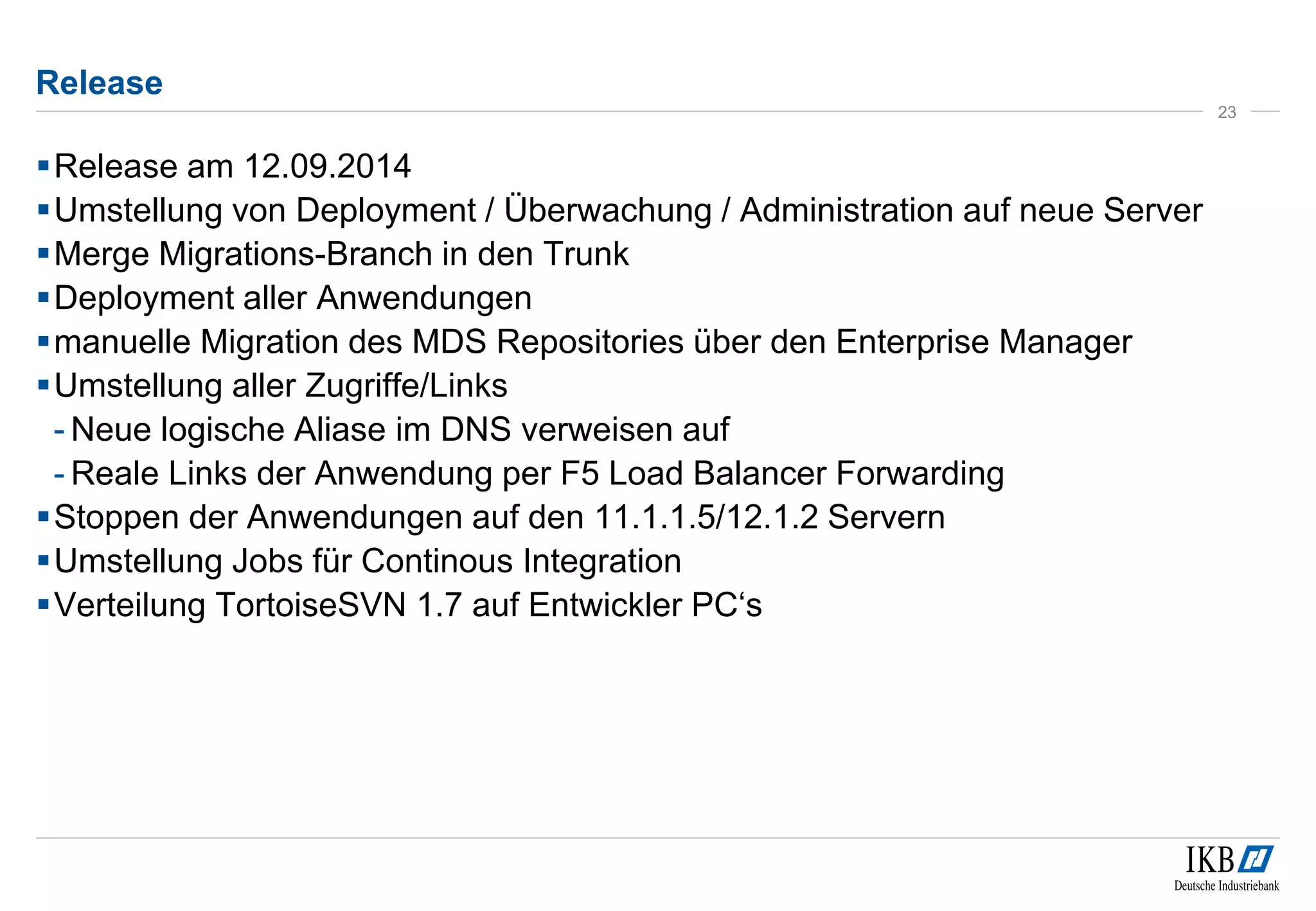

23. Release
Release am 12.09.2014
Umstellung von Deployment / Überwachung / Administration auf neue Server
Merge Migrations-Branch in den Trunk
Deployment aller Anwendungen
manuelle Migration des MDS Repositories über den Enterprise Manager
Umstellung aller Zugriffe/Links
- Neue logische Aliase im DNS verweisen auf
- Reale Links der Anwendung per F5 Load Balancer Forwarding
Stoppen der Anwendungen auf den 11.1.1.5/12.1.2 Servern
Umstellung Jobs für Continous Integration
 Verteilung TortoiseSVN 1.7 auf Entwickler PC‘s
23

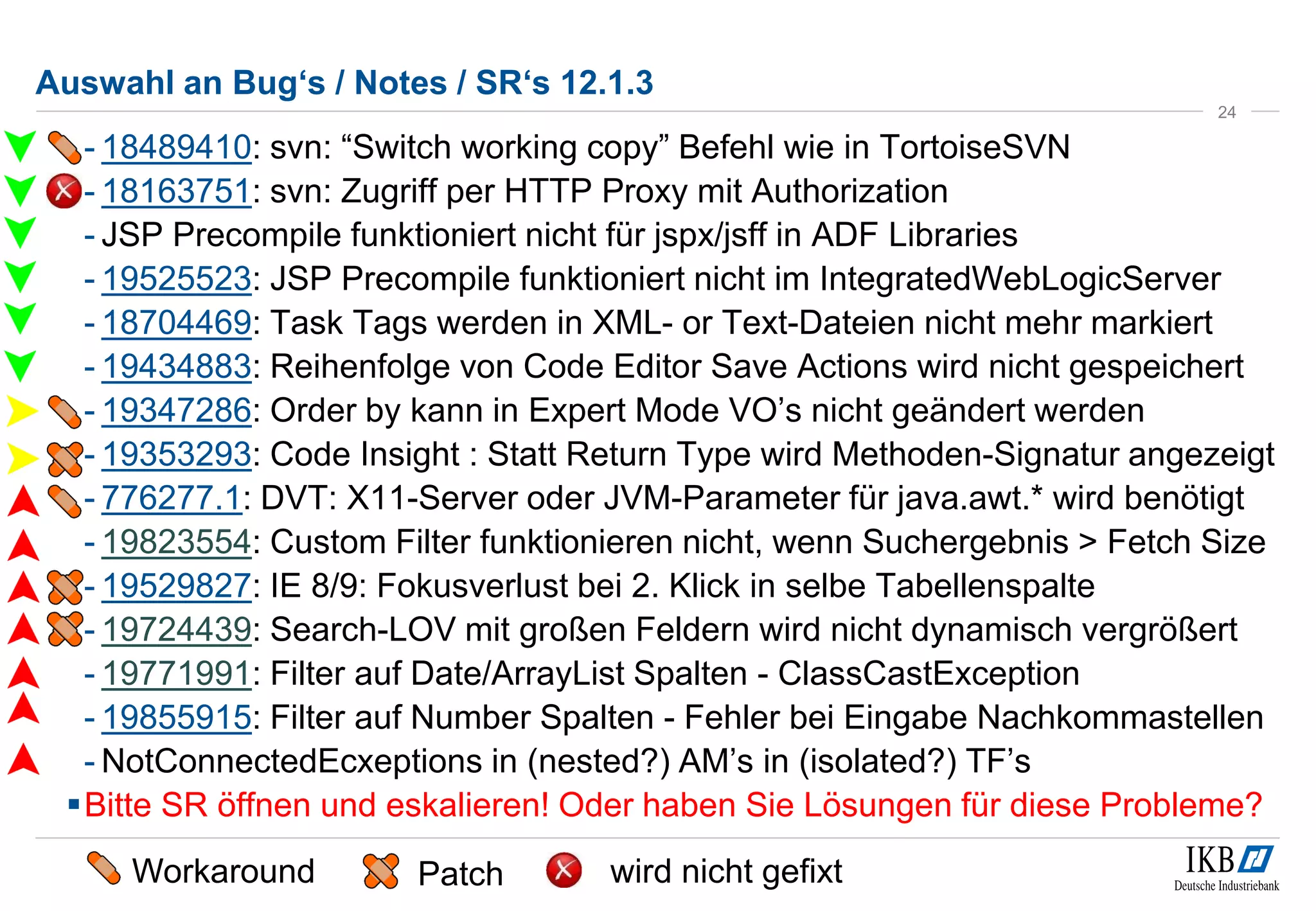

24. Auswahl an Bug‘s / Notes / SR‘s 12.1.3
- 18489410: svn: “Switch working copy” Befehl wie in TortoiseSVN
- 18163751: svn: Zugriff per HTTP Proxy mit Authorization
- JSP Precompile funktioniert nicht für jspx/jsff in ADF Libraries
- 19525523: JSP Precompile funktioniert nicht im IntegratedWebLogicServer
- 18704469: Task Tags werden in XML- or Text-Dateien nicht mehr markiert
- 19434883: Reihenfolge von Code Editor Save Actions wird nicht gespeichert
- 19347286: Order by kann in Expert Mode VO’s nicht geändert werden
- 19353293: Code Insight : Statt Return Type wird Methoden-Signatur angezeigt
- 776277.1: DVT: X11-Server oder JVM-Parameter für java.awt.* wird benötigt
- 19823554: Custom Filter funktionieren nicht, wenn Suchergebnis > Fetch Size
- 19529827: IE 8/9: Fokusverlust bei 2. Klick in selbe Tabellenspalte
- 19724439: Search-LOV mit großen Feldern wird nicht dynamisch vergrößert
- 19771991: Filter auf Date/ArrayList Spalten - ClassCastException
- 19855915: Filter auf Number Spalten - Fehler bei Eingabe Nachkommastellen
- NotConnectedEcxeptions in (nested?) AM’s in (isolated?) TF’s
Bitte SR öffnen und eskalieren! Oder haben Sie Lösungen für diese Probleme?
24
Workaround Patch wird nicht gefixt

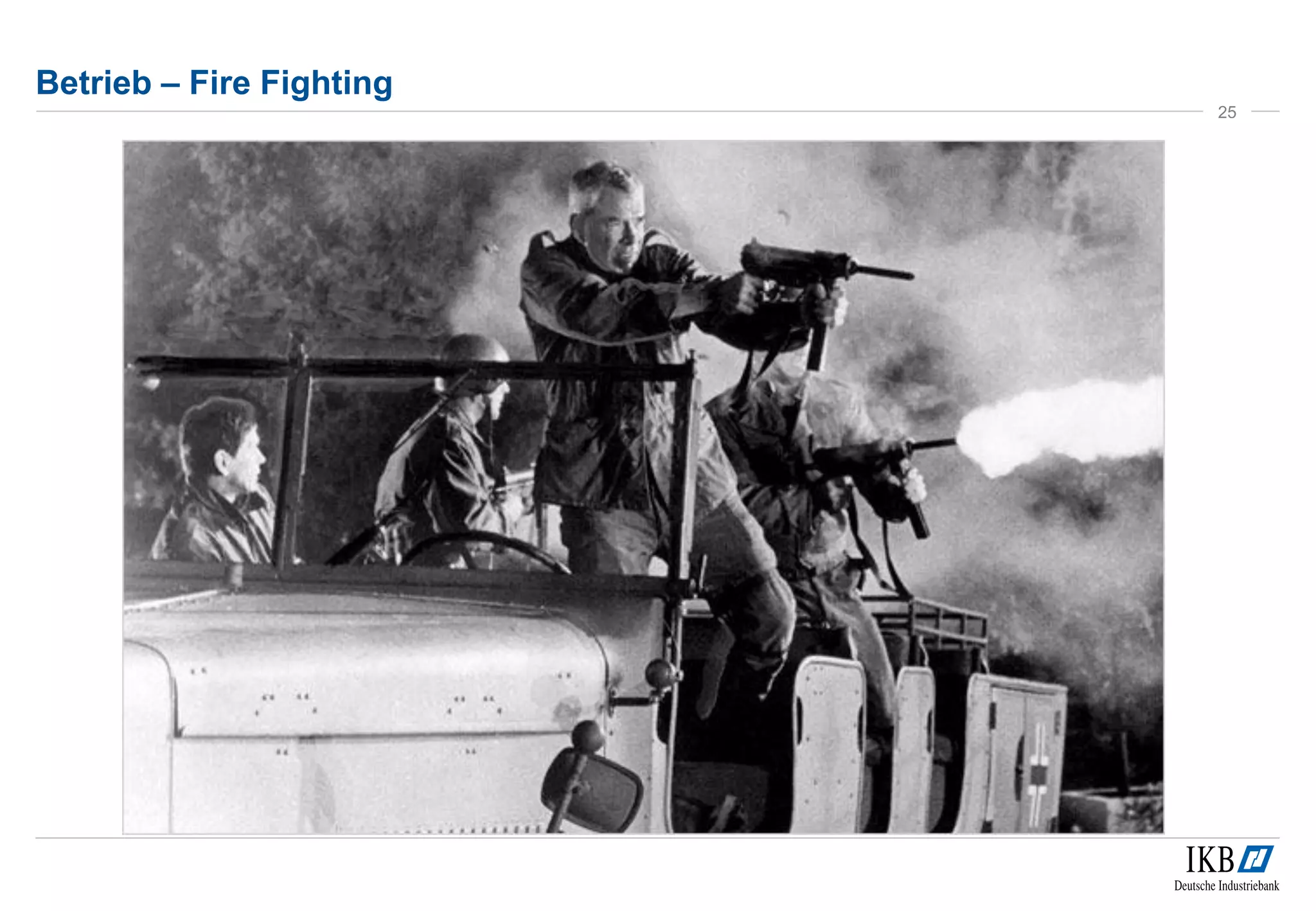

25. Betrieb – Fire Fighting
25

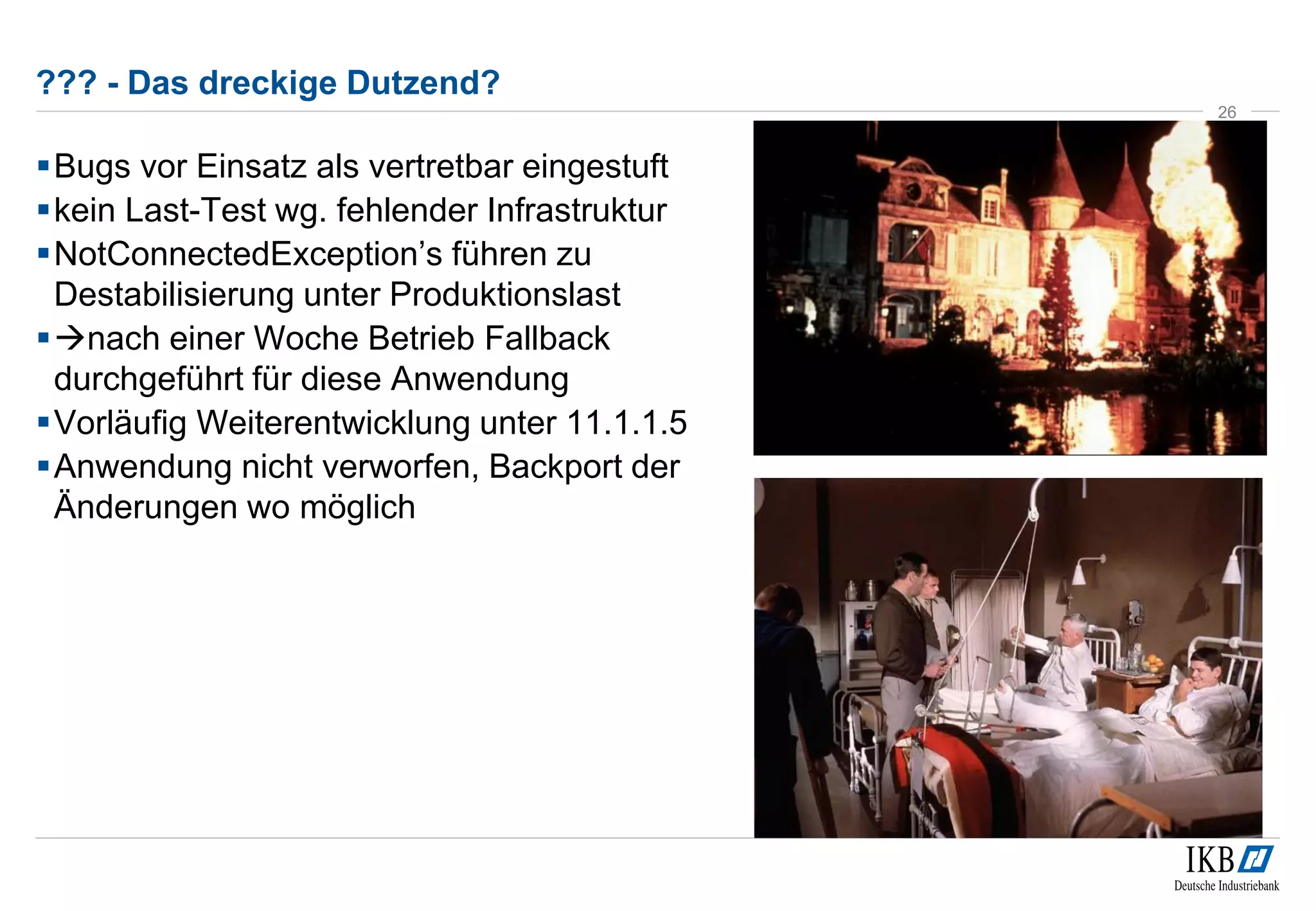

26. ??? - Das dreckige Dutzend?
Bugs vor Einsatz als vertretbar eingestuft
kein Last-Test wg. fehlender Infrastruktur
 NotConnectedException’s führen zu
Destabilisierung unter Produktionslast
nach einer Woche Betrieb Fallback
durchgeführt für diese Anwendung
Vorläufig Weiterentwicklung unter 11.1.1.5
Anwendung nicht verworfen, Backport der
Änderungen wo möglich
26

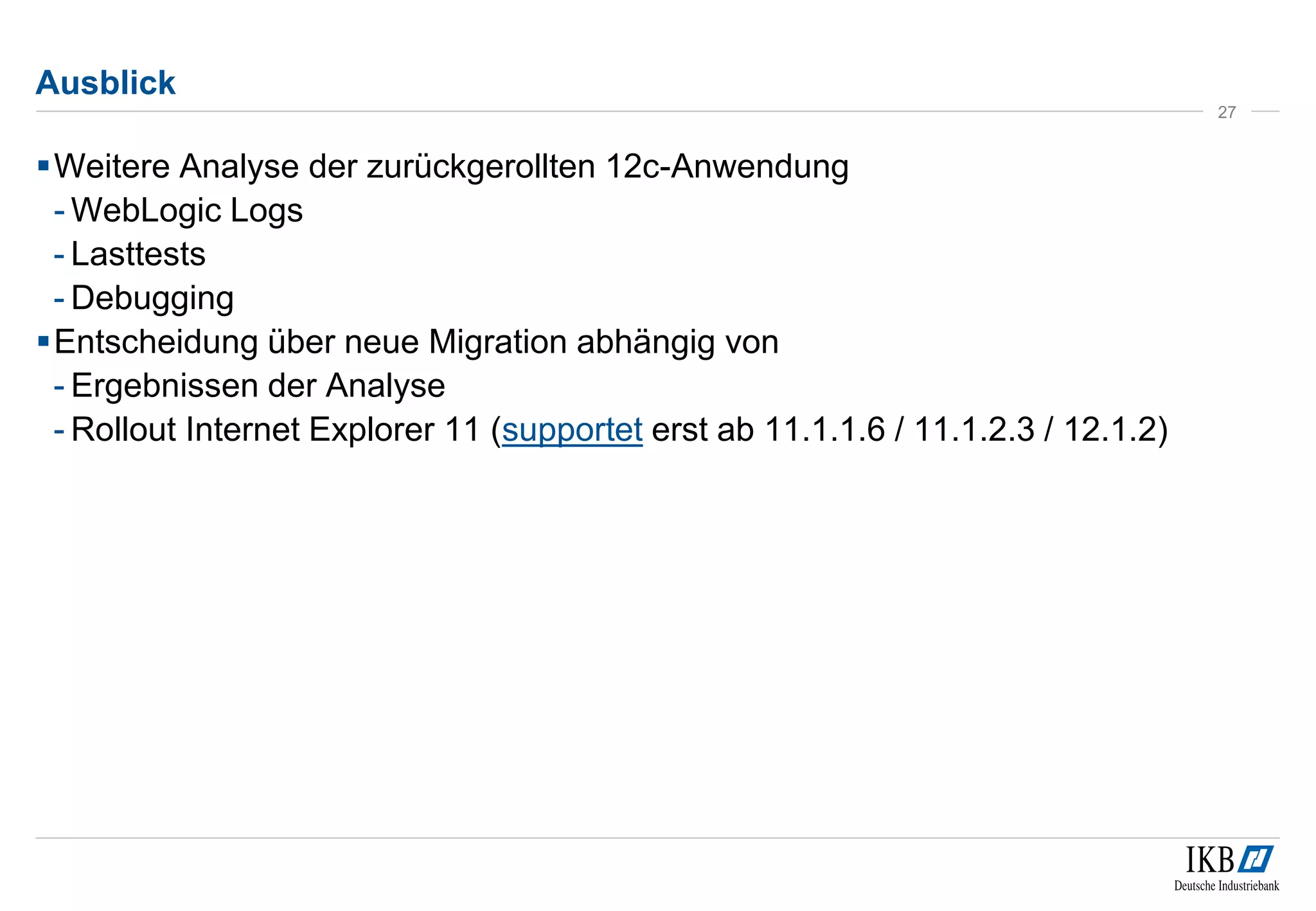

27. Ausblick
Weitere Analyse der zurückgerollten 12c-Anwendung
- WebLogic Logs
- Lasttests
- Debugging
Entscheidung über neue Migration abhängig von
- Ergebnissen der Analyse
- Rollout Internet Explorer 11 (supportet erst ab 11.1.1.6 / 11.1.2.3 / 12.1.2)
27

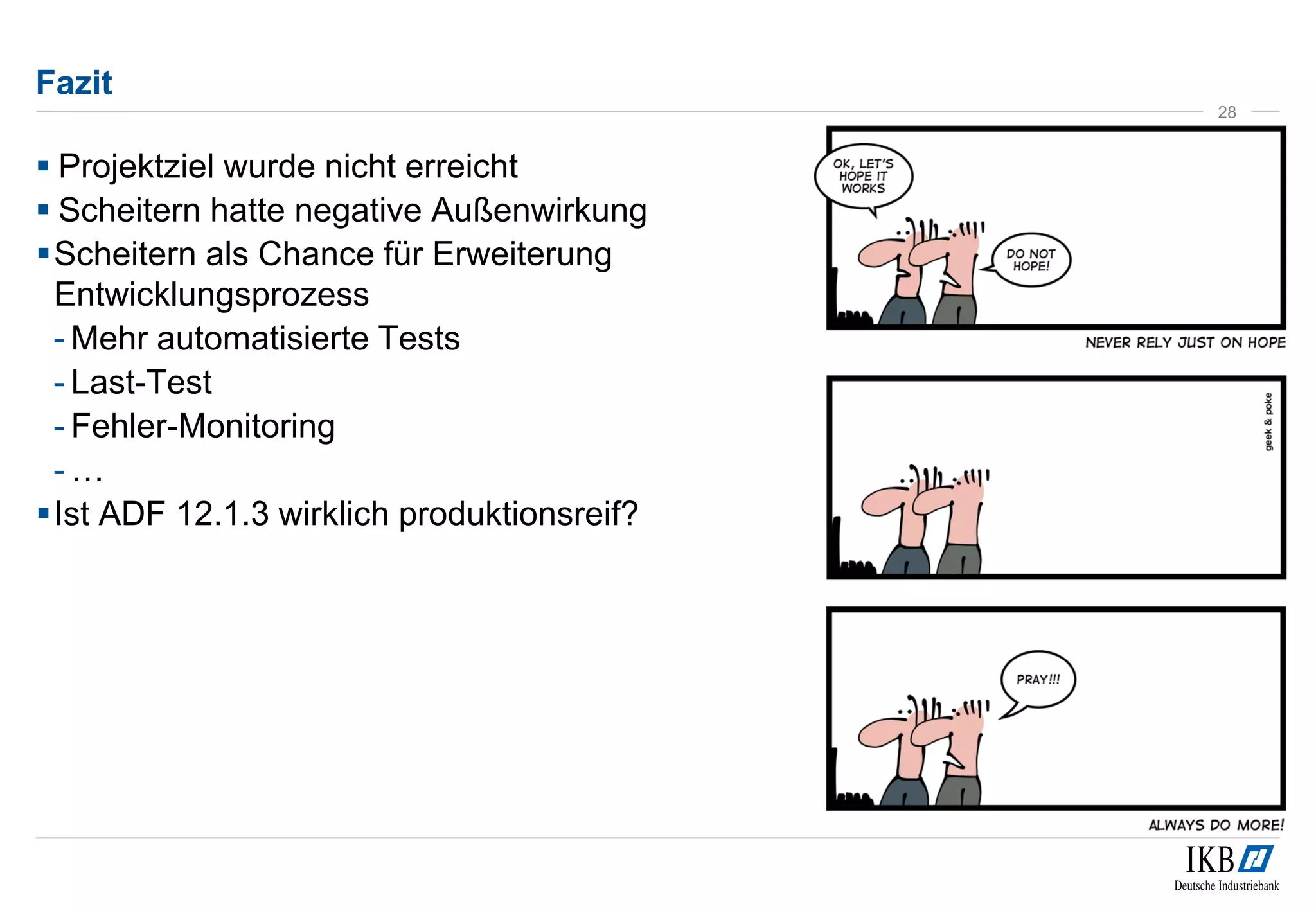

28. Fazit
 Projektziel wurde nicht erreicht
 Scheitern hatte negative Außenwirkung
Scheitern als Chance für Erweiterung
Entwicklungsprozess
- Mehr automatisierte Tests
- Last-Test
- Fehler-Monitoring
- …
Ist ADF 12.1.3 wirklich produktionsreif?
28

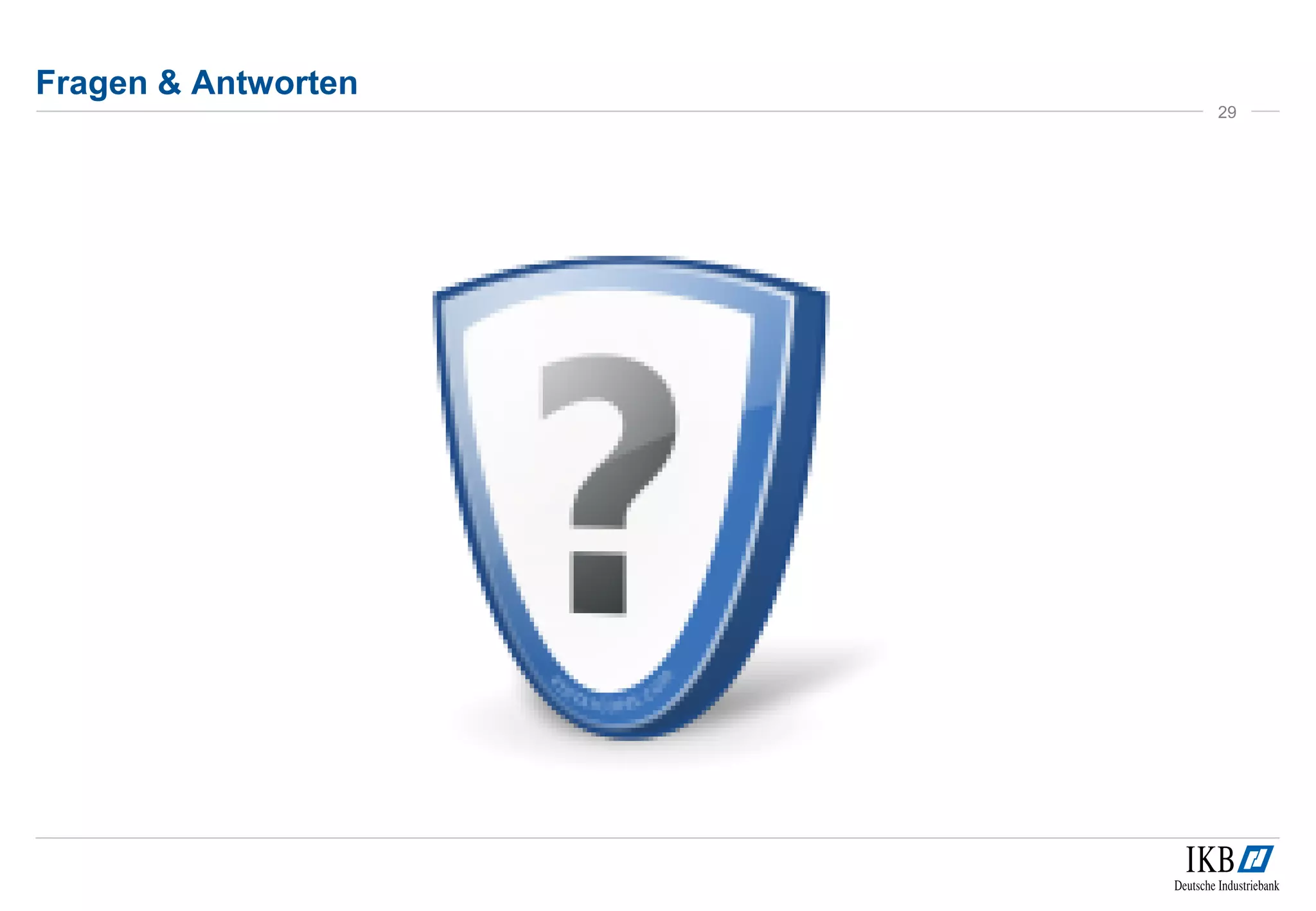

29. Fragen & Antworten
29
